本技術涉及風洞實驗，更具體的說，它涉及一種風洞實驗用背支撐機構。

背景技術：

1、在現有的技術中，一種風洞實驗用背支撐機構是用于風洞實驗中的模型支撐系統，它主要用于固定和支撐實驗?zāi)Ｐ停_保模型在風洞內穩定地承受氣流的作用，現有的風洞實驗用背支撐機構對實驗?zāi)Ｐ偷闹谓Y(jié)構較為復雜，這種復雜性可能導致支撐機構本身的重量和體積較大，增加了風洞實驗的成本和難度，此外，復雜的結構可能使得支撐機構在高速氣流中產生不必要的氣流擾動，影響實驗結果的準確性；

2、現有的風洞實驗用背支撐機構無法實現對實驗?zāi)Ｐ偷目焖侔惭b與拆卸，在風洞實驗中，實驗?zāi)Ｐ偷陌惭b與拆卸是常見的操作，尤其是在進行多組實驗或更換實驗?zāi)Ｐ蜁r，然而，現有的背支撐機構可能需要復雜的操作步驟和較長的時間來完成模型的安裝與拆卸，這降低了實驗的效率；

3、現有的風洞實驗用背支撐機構不便于對高度進行調節，在風洞實驗中，實驗?zāi)Ｐ偷母叨瓤赡軙绊憣嶒灲Y(jié)果的準確性，因此需要根據實驗需求對模型的高度進行調整，然而，現有的背支撐機構可能缺乏靈活的高度調節功能，或者調節過程繁瑣，需要耗費較多的時間和人力資源，這限制了實驗的靈活性和效率。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種風洞實驗用背支撐機構，以解決背景技術中提到的如復雜的結構、無法快速安裝與拆卸以及不便于高度調節的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種風洞實驗用背支撐機構，包括支撐套，所述支撐套上設置有支撐裝置，所述支撐裝置包括連接臂、鉸接臂、承接板、安裝板和側板，所述連接臂設置在支撐套上，所述鉸接臂設置在連接臂上，所述承接板設置在鉸接臂上，所述安裝板貼合設置在承接板上，所述側板設置有兩組安裝在安裝板兩側，所述承接板上設置有卡接裝置，所述卡接裝置包括卡接桿、安裝桿、撥片、卡接套、斜滑塊、卡塊、推環和傳動套，所述卡接桿設置在承接板上，所述安裝桿設置在卡接桿上，所述撥片設置在安裝桿上，所述卡接套設置在卡接桿外，所述斜滑塊設置在卡接套內，所述卡塊設置在斜滑塊上，所述推環設置在卡接桿上，所述傳動套設置在卡接套上。

5、本實用新型進一步設置為，所述支撐裝置上設有緊固栓，所述緊固栓設置有多組，所述支撐套、連接臂、鉸接臂和承接板的連接處均通過緊固栓進行連接，緊固栓的多組設置提高了支撐裝置的整體剛性和穩定性。

6、本實用新型進一步設置為，所述撥片設置有多組，多組所說撥片均轉動安裝在安裝桿上，多組所述撥片與安裝桿之間均連接設有彈簧，彈簧的回彈能力確保了撥片的自動復位，簡化了操作流程，提高了實驗效率。

7、本實用新型進一步設置為，所述卡接套內設有斜滑槽，所述斜滑槽設置有多組，所述斜滑塊設置有多組均滑動安裝在斜滑槽內，斜滑槽的多組設置增強了卡接裝置的穩定性和耐用性，使得模型在風洞中的固定更加精確和可靠。

8、本實用新型進一步設置為，所述卡接套上開設有讓位槽，所述讓位槽設置有多組，多組所述讓位槽內均滑動設有連桿，多組所述連桿兩端連接推環與傳動套，讓位槽的多組設置使得連桿的運動更加順暢，提高了卡接裝置的操作便利性和響應速度。

9、本實用新型進一步設置為，所述卡接套上轉動設有控制套，所述控制套與傳動套螺紋連接，控制套的設計使得卡接裝置的操作更加直觀和精確。

10、本實用新型進一步設置為，所述支撐套上設置有升降裝置，所述升降裝置包括升降桿、升降套、底架、定位孔和定位栓，所述升降桿固定安裝在支撐套底端，所述升降套滑動安裝在升降桿外壁，所述底架設置在升降套底端，所述定位孔設置有多組設置在升降桿與升降套上，所述定位栓插接在定位孔內，將定位栓插接在定位孔內，即可完成對設備的高度進行調節。

11、本實用新型進一步設置為，所述底架設置有多組，多組所述底架安裝在升降套外壁，多組底架的設置提高了升降裝置的承載能力和穩定性。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種風洞實驗用背支撐機構，具備以下有益效果：

14、1、支撐裝置的設計允許用戶通過連接臂、鉸接臂和承接板的結構，實現對實驗?zāi)Ｐ偷姆€(wěn)定支撐，這種設計可以確保實驗?zāi)Ｐ驮陲L洞內穩定地承受氣流的作用，減少實驗過程中的震動和位移，同時，側板的設置可以進一步增加支撐的穩定性，防止模型在高速氣流中發生側向移動，緊固栓的使用可以確保各部件之間的牢固連接，提高支撐裝置的整體穩定性。

15、2、卡接裝置的設計允許用戶通過控制套的轉動來驅動傳動套，進而帶動推環和斜滑塊的運動，實現對安裝板的固定，這種設計可以快速且方便地完成安裝板的固定，提高實驗操作的效率，同時，卡塊和撥片的設置可以提供額外的穩定性和安全性，確保實驗?zāi)Ｐ驮诟咚贇饬髦械姆€(wěn)定性。

16、3、升降裝置的設計允許用戶通過拉動支撐套來驅動升降桿和升降套的運動，實現對設備高度的調節，這種設計可以方便地調整支撐裝置的高度，以適應不同實驗?zāi)Ｐ偷男枨螅瑫r，定位孔和定位栓的設置可以確保支撐裝置在調節過程中的穩定性和準確性，提高實驗的可靠性。

技術特征：

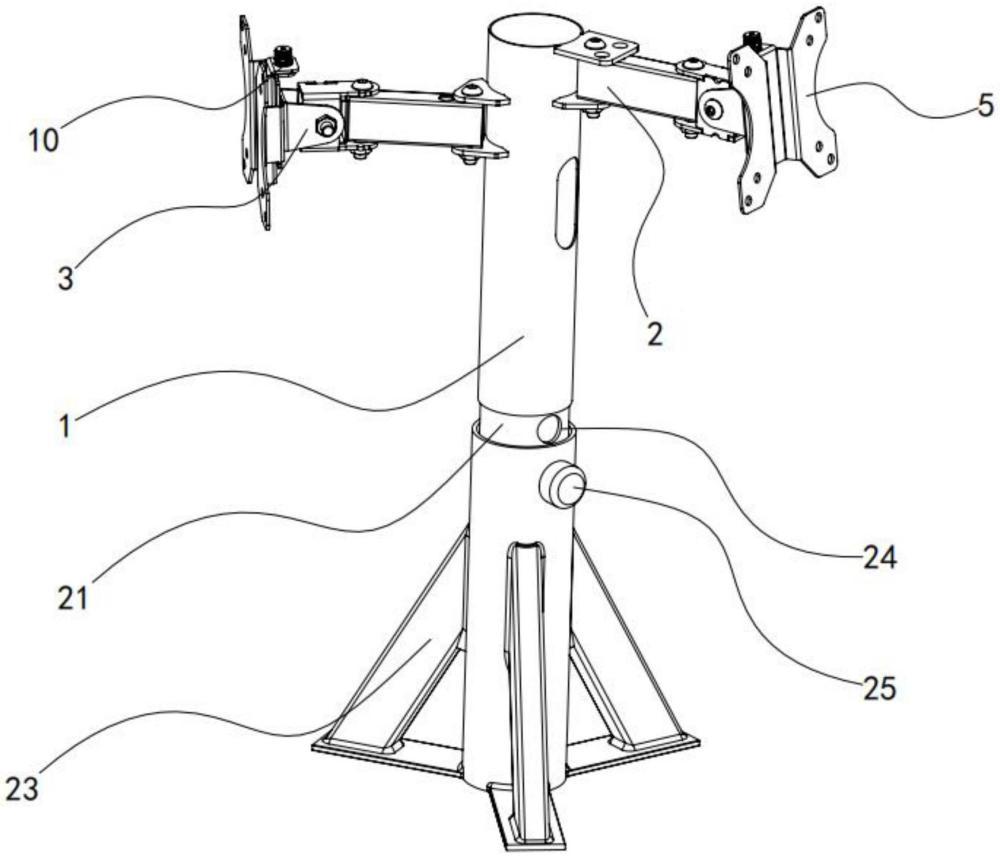

1.一種風洞實驗用背支撐機構，包括支撐套(1)，其特征是：所述支撐套(1)上設置有支撐裝置，所述支撐裝置包括連接臂(2)、鉸接臂(3)、承接板(4)、安裝板(5)和側板(6)，所述連接臂(2)設置在支撐套(1)上，所述鉸接臂(3)設置在連接臂(2)上，所述承接板(4)設置在鉸接臂(3)上，所述安裝板(5)貼合設置在承接板(4)上，所述側板(6)設置有兩組安裝在安裝板(5)兩側，所述承接板(4)上設置有卡接裝置，所述卡接裝置包括卡接桿(7)、安裝桿(8)、撥片(9)、卡接套(10)、斜滑塊(11)、卡塊(12)、推環(13)和傳動套(14)，所述卡接桿(7)設置在承接板(4)上，所述安裝桿(8)設置在卡接桿(7)上，所述撥片(9)設置在安裝桿(8)上，所述卡接套(10)設置在卡接桿(7)外，所述斜滑塊(11)設置在卡接套(10)內，所述卡塊(12)設置在斜滑塊(11)上，所述推環(13)設置在卡接桿(7)上，所述傳動套(14)設置在卡接套(10)上。

2.根據權利要求1所述的一種風洞實驗用背支撐機構，其特征是：所述支撐裝置上設有緊固栓(15)，所述緊固栓(15)設置有多組，所述支撐套(1)、連接臂(2)、鉸接臂(3)和承接板(4)的連接處均通過緊固栓(15)進行連接。

3.根據權利要求1所述的一種風洞實驗用背支撐機構，其特征是：所述撥片(9)設置有多組，多組所說撥片(9)均轉動安裝在安裝桿(8)上，多組所述撥片(9)與安裝桿(8)之間均連接設有彈簧(16)。

4.根據權利要求1所述的一種風洞實驗用背支撐機構，其特征是：所述卡接套(10)內設有斜滑槽(17)，所述斜滑槽(17)設置有多組，所述斜滑塊(11)設置有多組均滑動安裝在斜滑槽(17)內。

5.根據權利要求4所述的一種風洞實驗用背支撐機構，其特征是：所述卡接套(10)上開設有讓位槽(18)，所述讓位槽(18)設置有多組，多組所述讓位槽(18)內均滑動設有連桿(19)，多組所述連桿(19)兩端連接推環(13)與傳動套(14)。

6.根據權利要求5所述的一種風洞實驗用背支撐機構，其特征是：所述卡接套(10)上轉動設有控制套(20)，所述控制套(20)與傳動套(14)螺紋連接。

7.根據權利要求1所述的一種風洞實驗用背支撐機構，其特征是：所述支撐套(1)上設置有升降裝置，所述升降裝置包括升降桿(21)、升降套(22)、底架(23)、定位孔(24)和定位栓(25)，所述升降桿(21)固定安裝在支撐套(1)底端，所述升降套(22)滑動安裝在升降桿(21)外壁，所述底架(23)設置在升降套(22)底端，所述定位孔(24)設置有多組設置在升降桿(21)與升降套(22)上，所述定位栓(25)插接在定位孔(24)內。

8.根據權利要求7所述的一種風洞實驗用背支撐機構，其特征是：所述底架(23)設置有多組，多組所述底架(23)安裝在升降套(22)外壁。

技術總結
本技術公開了一種風洞實驗用背支撐機構，包括支撐套，所述支撐套上設置有支撐裝置，所述支撐裝置包括連接臂、鉸接臂、承接板、安裝板和側板，所述連接臂設置在支撐套上，所述鉸接臂設置在連接臂上，所述承接板設置在鉸接臂上，所述安裝板貼合設置在承接板上，所述側板設置有兩組安裝在安裝板兩側，所述承接板上設置有卡接裝置，所述卡接裝置包括卡接桿、安裝桿、撥片、卡接套、斜滑塊、卡塊、推環和傳動套，所述卡接桿設置在承接板上，所述安裝桿設置在卡接桿上，所述撥片設置在安裝桿上，所述卡接套設置在卡接桿外，所述斜滑塊設置在卡接套內，以解決背景技術中提到的如復雜的結構、無法快速安裝與拆卸以及不便于高度調節的技術問題。

技術研發人員：周宇軍,李吉安,周棟
受保護的技術使用者：成都熙鵬航空機械設備有限公司
技術研發日：20240731
技術公布日：2025/4/28
