本發明屬于建筑，具體涉及一種預應力鋼絞線穿束效果檢測系統及方法。

背景技術：

1、預應力結構在現代建筑和土木工程中扮演著關鍵角色，特別是在提高結構的承載能力和耐久性方面，有著顯著的效果。預應力混凝土結構通過對預應力鋼絞線施加拉應力，從而在結構使用期間能夠抵抗更大的外部荷載。這種結構設計不僅提高了結構的強度和剛度，還減少了混凝土的裂縫發展，延長了結構的使用壽命。

2、在預應力結構的施工中，通常采用波紋管作為預應力鋼絞線的穿束通道。然而，預應力鋼絞線在使用過程中可能會出現失效，這可能導致嚴重的后果。例如，鋼絞線張拉過程可能會導致交叉、纏繞，進而影響結構的穩定性和安全性。因此，及時檢測和定位波紋管內部多根鋼絞線的位置和狀態，對于確保預應力結構的安全性和可靠性至關重要。

3、當前，波紋管內部多根鋼絞線空間分布的檢測面臨諸多問題。一般僅通過鋼絞線編束判斷，這種方式僅能看到鋼絞線在渡槽端部分布，無法了解預應力鋼絞線在波紋管內具體空間分布狀態。此方法效率較低、準確性較差，對于百米級高大渡槽而言，難以確保預應力鋼絞線在波紋管中平直穿過。有的工程甚至不檢測鋼絞線空間布置。因此，掌握鋼絞線在波紋管內的空間分布，于保障渡槽工程質量安全具有重要意義，尤其是百米級的高大渡槽。

4、因此，有必要設計一種能夠精確檢測并顯示鋼絞線在波紋管中位置的系統，其對于提高高大預應力結構的施工質量和效率具有重要意義。這種系統能夠準確檢測波紋管內部多根鋼絞線的位置，并通過可視化手段直觀顯示鋼絞線的布局，從而確保鋼絞線在結構中的正確布置，這將極大提高預應力結構的施工效率和可靠性。

技術實現思路

1、本發明所要解決的技術問題是：提出一種預應力鋼絞線穿束效果檢測系統及方法，實現對不同預應力鋼絞線在波紋管空間內的布置進行高效、準確定位，提高預應力結構的施工效率和可靠性。

2、本發明解決上述技術問題采用的技術方案是：

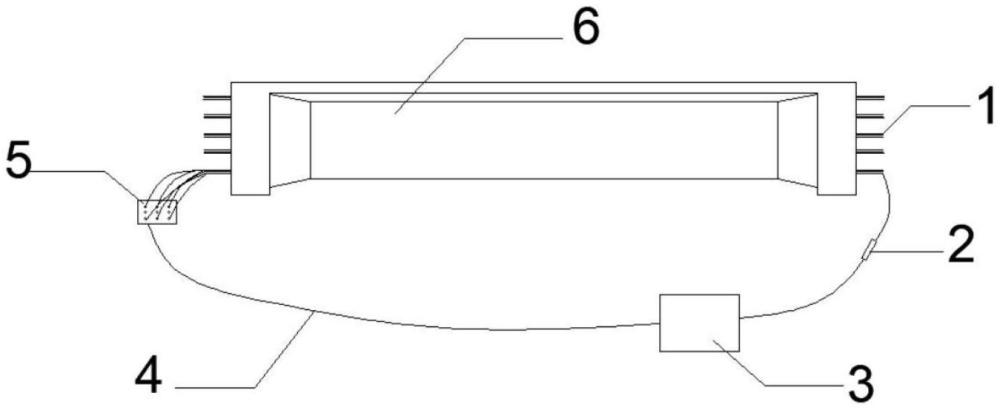

3、一方面，本發明提供了一種預應力鋼絞線穿束效果檢測系統，包括：布設于每根鋼絞線上的多個線圈、布設于預應力結構外部的多個磁感應傳感器、電源裝置和數據處理裝置；

4、所述電源裝置，用于對鋼絞線進行電流加載，使得鋼絞線上的線圈得電并產生磁場；

5、所述磁感應傳感器，用于檢測鋼絞線上的各線圈產生的磁場數據；

6、所述數據處理裝置，用于建立統一坐標系，根據磁感應傳感器檢測的各線圈的磁場數據，結合磁感應傳感器在所述統一坐標系中的位置，計算各個線圈在所述統一坐標系中的位置，并通過創建波紋管空間的3d模型，將每根鋼絞線上的各個線圈的位置點映射在3d模型中，基于3d模型上的每根鋼絞線上的線圈的位置點的連線可視化展示，展示各鋼絞線在波紋管內的空間布局。

7、進一步的，每根鋼絞線上的多個線圈按照設定間隔長度均勻布設，且不同鋼絞線上的線圈布置位置錯開，不同鋼絞線上的線圈的尺寸不同。

8、進一步的，所述線圈的電阻小于預應力鋼絞線的電阻，線圈外表面涂有絕緣材料，且線圈外表面與封錨灌漿材料具有良好的粘結性。

9、進一步的，所述磁感應傳感器在預應力結構外部沿波紋管長度方向呈三排均勻排布，各個磁感應傳感器的信號輸出端連接數據處理裝置。

10、進一步的，所述電源裝置的正極連接有電阻器件，負極連接有接線端子，所述接線端子可支持波紋管內所有鋼絞線同時通過導線連接。

11、進一步的，所述數據處理裝置包括處理器、存儲器和顯示屏；所述處理器用于對磁場數據進行預處理后，執行數據融合和定位計算，獲得各個線圈的位置點，將每根鋼絞線上的各個線圈的位置點映射在波紋管空間的3d模型中；所述存儲器用于存儲磁感應傳感器檢測的磁場數據、對磁場強度數據進行數據融合、定位計算的計算結果以及對波紋管空間進行3d建模所需數據；所述顯示屏用于對波紋管空間的3d模型進行可視化展示，包括基于3d模型上的每根鋼絞線上的線圈的位置點的連線可視化展示，展示各鋼絞線在波紋管內的空間布局。

12、另一方面，本發明還提供了一種預應力鋼絞線穿束效果檢測方法，其應用于上述檢測系統，該方法包括以下步驟：

13、s1、以波紋管的一端為參考點作為坐標系的原點，根據波紋管的方向，使用笛卡爾坐標系定義坐標軸，建立統一坐標系，并對統一坐標系進行校準；

14、s2、利用電源裝置向波紋管中的預應力鋼絞線加載電流；

15、s3、磁感應傳感器檢測鋼絞線上的各線圈產生的磁場數據；

16、s4、數據處理裝置根據磁感應傳感器檢測的各線圈的磁場數據，計算出各線圈在統一坐標系中的位置點；

17、s5、數據處理裝置創建波紋管空間的3d模型，將每根鋼絞線上的各個線圈的位置點映射在3d模型中，基于3d模型上的每根鋼絞線上的線圈的位置點的連線可視化展示，展示各鋼絞線在波紋管內的空間布局。

18、進一步的，步驟s1中，對統一坐標系進行校準的方式包括：確定鋼絞線上的線圈的實際安裝位置，將其轉換為統一坐標系中的坐標點，并將該坐標點與磁感應傳感器檢測到的對應線圈的位置點進行比較，以此校準統一坐標系。

19、進一步的，步驟s2中，利用電源裝置向波紋管中的預應力鋼絞線加載電流的方式包括：

20、第一次加載：將電源裝置的正極通過導線與波紋管的一端a中的某一根鋼絞線連接，將電源裝置的負極通過接線端子連接波紋管的另一端b中的所有鋼絞線，然后打開電源并啟動數據采集；

21、第二次加載：將電源裝置的正極通過導線與波紋管的另一端b中的某一根鋼絞線連接，將電源裝置的負極通過接線端子連接波紋管的一端a中的所有鋼絞線，然后打開電源并啟動數據采集。

22、進一步的，步驟s4中，數據處理裝置根據磁感應傳感器檢測的各線圈的磁場數據，計算出各線圈在統一坐標系中的位置點，包括：

23、首先，對各線圈的磁場數據進行預處理，提取磁場強度關鍵特征；

24、然后，對于每個線圈構建一個包含其位置信息和提取的磁場強度關鍵特征的特征向量；

25、接著，采用加權平均方法計算每個線圈的融合特征向量；

26、最后，根據每個線圈的融合特征向量，結合不同磁感應傳感器的位置，采用矢量計算獲得各線圈在統一坐標系中的位置點。

27、本發明的有益效果是：

28、(1)本發明基于電生磁原理和磁場感應技術進行檢測，無需物理接觸或破壞預應力鋼絞線，確保了結構在檢測過程中的完整性和安全性，這種非侵入式的檢測方式不僅避免了潛在的結構損傷，而且可以重復進行。

29、(2)本發明通過獲取預應力鋼絞線在波紋管內的精確空間布局，可以及時發現鋼絞線可能存在的交叉、纏繞的問題，這樣的預防性維護確保了預應力鋼絞線張拉過程的安全問題，提高了結構的長期穩定性和耐久性，降低了事故風險，也有利于提高施工效率。

30、(3)本發明基于鋼絞線在波紋管內的空間布局的3d展示，能夠指導渡槽預應力鋼絞線的張拉順序，優化張拉方案，確保每根鋼絞線按照設計要求均勻受力，從而提高了預應力結構的整體性能和壽命。

31、(4)本發明的檢測過程避免了傳統技術中人工操作檢測穿束效果存在的耗費人力、檢測效率低下的問題，檢測方法簡單適用于各種使用塑料波紋管的預應力結構工程，適用性強。
