本發明涉及雷達系統仿真，具體公開一種基于地物散射特性和相干斑噪聲的sar回波仿真系統及方法。

背景技術：

1、合成孔徑雷達(sar)作為一種利用微波進行感知的主動傳感器，具有全天候、全天時對地觀測能力，已經成為軍事偵察的重要手段。sar成像通過對目標區域進行高分辨成像，在軍事目標檢測、定位和識別領域發揮了重要作用，sar雷達通過發射寬帶信號對目標區域進行有效成像，圖像能夠有效顯示地物散射特性信息和目標特征，進而通過目標檢測識別算法完成目標定位。當前，為了有效驗證sar成像裝備的性能，多采用目標回波模擬設備生成sar回波信號，通過輻射或注入方式將回波送入sar成像雷達驗證裝備的成像、目標檢測、識別和定位等性能。

2、sar回波信號仿真模擬的逼真度直接影響圖像中軍事目標檢測定位性能，在目標回波模擬設備仿真sar回波信號的過程中，傳統方法多基于灰度圖像預先計算生成回波信號，并通過脈沖觸發方式實現回波信號發射，該方法中灰度圖像反映了地面散射特性，通過地面后向散射系數(rcs)和高程數據(dem)計算場景回波信號，但未考慮回波信號中的相干斑特性，而相干斑作為地物散射的內部過程，是整個散射的一部分，其在實際的sar圖像中會影響目標檢測性能，傳統基于灰度圖像仿真的sar回波信號忽略了這一影響，使得sar回波信號模擬逼真度不足。

技術實現思路

1、為了克服背景技術中的不足，本發明公開了一種基于地物散射特性和相干斑噪聲的sar回波仿真系統及方法，利用地面真實后向散射系數以及sar成像相關參數，實現與真實場景基本一致的包含相干斑噪聲的sar雷達回波信號模擬方法，在半實物仿真試驗中實現了sar回波信號的精確模擬。

2、為實現上述發明目的，本發明采用如下技術方案：

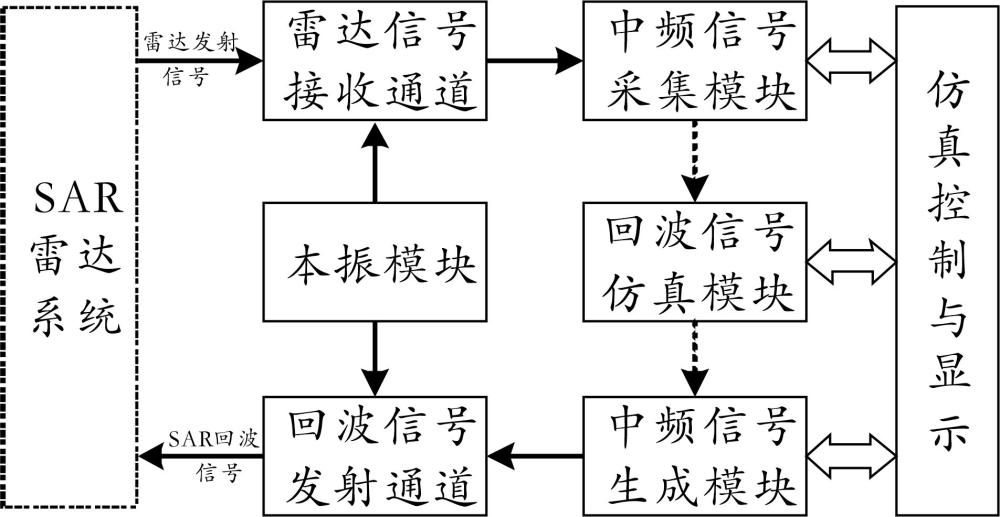

3、基于地物散射特性和相干斑噪聲的sar回波仿真系統，包括仿真控制與顯示、雷達信號接收通道、中頻信號采集模塊、回波信號仿真模塊、中頻信號生成模塊和回波信號發射通道；

4、仿真控制與顯示用于完成系統的控制和相關參數設置，并對全系統工作狀態進行監控和顯示；

5、雷達信號接收通道用于接收sar雷達系統發送的低功率雷達發射信號，將雷達信號下變頻為中頻雷達信號，并將信號濾波、放大、功率調整后送入中頻信號采集模塊；

6、中頻信號采集模塊用于將中頻雷達信號進行模數變換，形成數字雷達信號送入回波信號仿真模塊；

7、回波信號仿真模塊根據接收到的數字雷達信號以及相關參數設定，完成sar回波信號仿真；

8、中頻信號生成模塊將sar回波數字信號進行模數變換，形成中頻sar回波信號；

9、回波信號發射通道用于將中頻sar回波信號上變頻為射頻sar回波信號送入sar雷達系統。

10、進一步地，所述基于地物散射特性和相干斑噪聲的sar回波仿真系統，還包括為雷達信號接收通道和回波信號發射通道提供本振和時鐘信號的本振模塊。

11、基于地物散射特性和相干斑噪聲的sar回波仿真方法，利用上述任意一項基于地物散射特性和相干斑噪聲的sar回波仿真系統實現sar回波信號仿真模擬，具體步驟如下：

12、1)系統加電、自檢，將sar雷達系統的低功率雷達發射信號通道和回波信號接收通道與本系統的雷達信號接收通道和回波信號發射通道通過線纜對應連接；

13、2)通過仿真控制與顯示設定sar雷達系統的工作中心頻率、雷達信號接收通道增益、回波信號發射通道增益、sar回波仿真多視系數、乘性噪聲比mnr，并加載sar回波仿真基準圖像；

14、3)雷達信號接收通道接收sar雷達系統發送的低功率雷達發射信號，將雷達信號下變頻為中頻雷達信號，并將信號濾波、放大、功率調整后送入中頻信號采集模塊，中頻信號采集模塊將中頻雷達信號進行模數變換，形成數字雷達信號送入回波信號仿真模塊；

15、4)回波信號仿真模塊接收數字雷達發射信號并讀取相關設定參數后，計算sar回波信號s0；

16、5)將回波信號按照dac量程范圍進行量化，假定dac為14位，則幅度輸出最大值為amax＝214-1，量化公式為：

17、

18、6)利用中頻信號生成模塊將歸一化后的sar回波數字信號s0′進行模數變換，形成中頻sar回波信號；

19、7)回波信號發射通道將中頻sar回波信號上變頻為射頻sar回波信號送入sar雷達系統；

20、8)sar雷達系統發射低功率雷達發射信號的同時，接收sar射頻回波信號后，對回波信號進行成像、檢測和識別處理。

21、進一步地，所述基于地物散射特性和相干斑噪聲的sar回波仿真方法，步驟4)中sar回波信號的計算方法如下：

22、4.1、讀取sar回波仿真的基準圖像，假定sar回波仿真的基準圖像大小為2048*2048，得到地面散射系數矩陣σn(n＝1,2,...,20482)，地面散射系數矩陣表征了理想的、不受噪聲影響的rcs，反映的是地物后向散射特性；

23、4.2、讀取sar回波仿真多視系數nds，乘性噪聲系數mnr，多視系數表征了sar圖像處理過程中進行非相干相加處理過程，其值等于多視圖像的總幀數；

24、4.3、根據乘性噪聲系數mnr計算相干斑噪聲方差系數γstd，計算公式為

25、

26、4.4、生成服從均值系數為1、方差系數為γstd的相干斑噪聲ni，噪聲系數長度等于多視系數nds，則

27、ni＝rand(1,γstd,nds),i＝1,2,...,nds

28、其中rand表示隨機數生成過程；

29、4.5、對于多視圖像的每一幀圖像，計算添加了相干斑噪聲的地物散射系數in(n＝1,2,...,20482)，對于任意一個in，公式為

30、in＝σn·ni,i＝randperm(1,2,...,nds)

31、其中：randperm是將i進行隨機排序，模擬相干斑噪聲的隨機特性；

32、4.6、利用添加了相干斑噪聲的地物散射系數以及sar雷達設定參數，計算sar場景中每一點的回波信號，公式為

33、

34、其中：ωr為矩形窗函數，τ為雷達發射信號脈寬，c為光速，f0為載波頻率，kr為發射信號調頻斜率，r(n)為每個像素點到達雷達的距離。

35、由于采用上述技術方案，本發明的有益效果是：
