本發明涉及錦綸dty低彈絲檢測領域，具體是一種錦綸dty低彈絲加工用的抗拉強度檢測裝置及方法。

背景技術：

1、錦綸dty低彈絲在加工完成后，需要對錦綸各種參數和性能進行檢測，以保證產品符合標準，而電子單紗強力機就是專門用于對錦綸以及各種纖維的強度進行檢測的設備。

2、根據專利文件cn202222293618.4所提出的一種電子單紗強力機，涉及紡織檢測設備領域。該電子單紗強力機包括強力機主體、上夾座和下夾座，所述強力機主體上且靠近左端處設置有立柱，所述上夾座的后側設置有升降座，所述升降座的下方且位于立柱的內部設置有升降組件，所述升降組件包括螺紋套和第二螺桿，所述上夾座、所述下夾座的前側均設置有夾持機構。該電子單紗強力機，在進行測試時，通過轉動手柄帶動第二錐形齒輪轉動，使第二錐形齒輪與第一錐形齒輪嚙合傳動，螺紋套與第二螺桿相對運動，可帶動升降座上下移動，從而可對上夾座的高度進行調節，擴大上夾座與下夾座之間的牽拉范圍，進而提高紗線長度的測量范圍，增強對紗線伸長率的測試效果。

3、但上述技術中的電子單紗強力機，在對錦綸紗線檢測前，需要將紗線的上下兩端分別通過上下兩組夾具進行固定，由于上下兩組夾具都需要單獨進行夾緊，因此在固定紗線的過程中，需要耗費較多的時間，且下夾具往往靠近設備的底端，在使用下夾具對紗線固定時，可能需要檢測人員彎腰進行操作，頻繁彎腰容易給檢測人員帶來不適；因此，針對上述問題提出一種錦綸dty低彈絲加工用的抗拉強度檢測裝置及方法。

技術實現思路

1、為了解決上述技術中的電子單紗強力機，在對錦綸紗線檢測前，需要將紗線的上下兩端分別通過上下兩組夾具進行固定，由于上下兩組夾具都需要單獨進行夾緊，因此在固定紗線的過程中，需要耗費較多的時間，且下夾具往往靠近設備的底端，在使用下夾具對紗線固定時，可能需要檢測人員彎腰進行操作，頻繁彎腰容易給檢測人員帶來不適的問題，本發明提出一種錦綸dty低彈絲加工用的抗拉強度檢測裝置及方法。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，包括電子強力單紗機，所述電子強力單紗機的左側固定連接有放置架，所述電子強力單紗機上固定連接有兩組導線孔，所述電子強力單紗機的前端開設有活動槽，所述電子強力單紗機的前端設置有夾緊機構，所述夾緊機構包括兩組底座，頂端所述底座固定連接在電子強力單紗機上，底端所述底座滑動連接在活動槽上，所述底座的前端固定連接有固定夾具，所述固定夾具的內部開設有插槽，所述插槽的內壁與彈簧固定連接，所述彈簧的左側與移動夾具固定連接，所述彈簧套設在插接桿上，所述插接桿的右側與移動夾具固定連接，所述插接桿的左側貫穿插槽，所述移動夾具上開設有抵接槽，所述抵接槽內壁與推動塊抵接，所述推動塊設置有兩組，兩組所述推動塊分別與滑塊和滑動塊固定連接。

3、優選的，所述滑動塊與第一推動桿轉動連接，所述滑塊與第二推動桿轉動連接，所述第一推動桿和第二推動桿皆與固定塊轉動連接，所述固定塊與氣缸固定連接，所述滑塊和滑動塊皆滑動連接在導向桿上，所述氣缸和導向桿皆固定連接在電子強力單紗機上，底端所述底座上設置有拉直組件，所述拉直組件包括延伸板，所述延伸板固定連接在底端所述底座的底端，所述延伸板上開設有u形槽，所述u形槽的內部滑動連接有繞線柱，所述繞線柱與固定環固定連接，所述固定環與滑塊固定連接，所述滑動塊上設置有固定組件。

4、優選的，所述固定組件包括連桿，所述連桿與滑動塊轉動連接，所述連桿的左側與移動塊轉動連接，所述移動塊的左側固定連接有插桿，所述插桿插設在夾塊上，所述夾塊固定連接在電子強力單紗機上。

5、優選的，所述固定塊的前端固定連接有連接桿，所述連接桿的左側與夾緊板固定連接，所述連接桿不與導向桿接觸，所述夾緊板靠近長板，所述長板固定連接在電子強力單紗機上，所述長板上開設有刻度，所述長板采用透明pp材質。

6、優選的，所述移動夾具上固定連接有固定板，所述固定夾具的左側對應固定板的位置開設有槽口，所述固定板的橫截面呈梯形設計。

7、優選的，所述固定板的左側固定連接有兩組擋塊，兩組所述擋塊分別與固定夾具的頂端和底端貼合。

8、優選的，所述插接桿整體呈t形設計，所述插接桿的左側與固定夾具的左側貼合。

9、優選的，所述延伸板呈l形設計，所述繞線柱上開設有豎槽。

10、一種錦綸dty低彈絲加工用的抗拉強度檢測方法，該方法包括以下步驟：

11、s1、將樣品放在放置架上，然后通過導線孔將紗線牽引到固定夾具和移動夾具之間；

12、s2、將紗線的底端纏繞在繞線柱上進行固定，然后啟動氣缸，氣缸啟動后，第一推動桿和第二推動桿會分別推動兩組推動塊移動，推動塊與抵接槽內壁抵接，并推動移動夾具移動，使移動夾具靠近紗線直至將紗線夾緊固定，移動夾具會對紗線進行固定；

13、s3、調整電子強力單紗機控制面板的參數，然后啟動電子強力單紗機，電子強力單紗機內部的驅動機構會帶動底端底座向下移動，從而對于紗線的抗拉強度進行檢測。

14、本發明的有益之處在于：

15、1.本發明通過夾緊機構的結構設計，氣缸啟動推動第一推動桿和第二推動桿移動，固定在第一推動桿和第二推動桿上的推動塊就能夠推動移動夾具移動，從而通過移動夾具自動對紗線進行固定，方便對紗線進行固定，提高檢測效率的同時檢測人員也不用彎腰進行操作，解決了現有技術中的電子單紗強力機，在對錦綸紗線檢測前，需要將紗線的上下兩端分別通過上下兩組夾具進行固定，由于上下兩組夾具都需要單獨進行夾緊，因此在固定紗線的過程中，需要耗費較多的時間，且下夾具往往靠近設備的底端，在使用下夾具對紗線固定時，可能需要檢測人員彎腰進行操作，頻繁彎腰容易給檢測人員帶來不適的問題。

16、2.本發明通過拉直組件的結構設計，紗線在牽引下來后，可能并未繃直，為了便于后續的檢測，第二推動桿在移動的同時，會帶動滑塊向下移動，滑塊拉動繞線柱向下移動，從而在移動夾具對紗線夾緊前，將纏繞在繞線柱上的紗線拉直。

17、3.本發明通過固定組件的結構設計，第一推動桿推動滑動塊向上移動時，移動塊會向靠近夾塊的方向移動并對紗線進行夾緊固定，以便于滑塊向下移動將紗線拉直的過程中，紗線的頂端位置能夠保持固定，不會隨著繞線柱一起向下移動，確保紗線能夠正常被拉直。

技術特征：

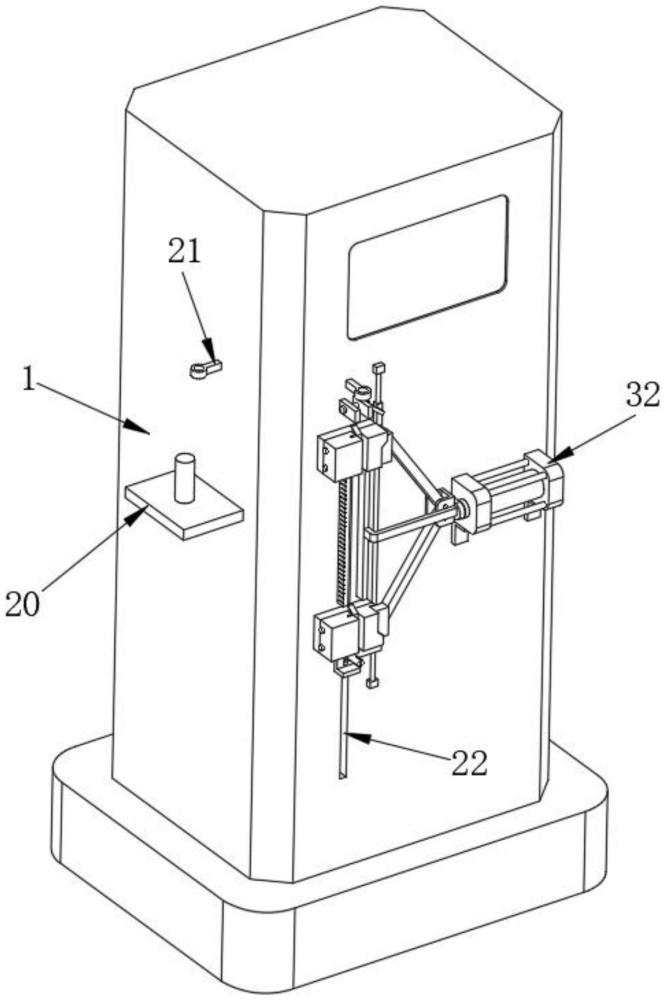

1.一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，包括電子強力單紗機(1)，所述電子強力單紗機(1)的左側固定連接有放置架(20)，所述電子強力單紗機(1)上固定連接有兩組導線孔(21)，所述電子強力單紗機(1)的前端開設有活動槽(22)，其特征在于：所述電子強力單紗機(1)的前端設置有夾緊機構，所述夾緊機構包括兩組底座(25)，頂端所述底座(25)固定連接在電子強力單紗機(1)上，底端所述底座(25)滑動連接在活動槽(22)上，所述底座(25)的前端固定連接有固定夾具(23)，所述固定夾具(23)的內部開設有插槽(30)，所述插槽(30)的內壁與彈簧(28)固定連接，所述彈簧(28)的左側與移動夾具(26)固定連接，所述彈簧(28)套設在插接桿(29)上，所述插接桿(29)的右側與移動夾具(26)固定連接，所述插接桿(29)的左側貫穿插槽(30)，所述移動夾具(26)上開設有抵接槽(31)，所述抵接槽(31)內壁與推動塊(38)抵接，所述推動塊(38)設置有兩組，兩組所述推動塊(38)分別與滑塊(39)和滑動塊(50)固定連接。

2.根據權利要求1所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述滑動塊(50)與第一推動桿(34)轉動連接，所述滑塊(39)與第二推動桿(35)轉動連接，所述第一推動桿(34)和第二推動桿(35)皆與固定塊(33)轉動連接，所述固定塊(33)與氣缸(32)固定連接，所述滑塊(39)和滑動塊(50)皆滑動連接在導向桿(40)上，所述氣缸(32)和導向桿(40)皆固定連接在電子強力單紗機(1)上，底端所述底座(25)上設置有拉直組件，所述拉直組件包括延伸板(43)，所述延伸板(43)固定連接在底端所述底座(25)的底端，所述延伸板(43)上開設有u形槽(44)，所述u形槽(44)的內部滑動連接有繞線柱(45)，所述繞線柱(45)與固定環(42)固定連接，所述固定環(42)與滑塊(39)固定連接，所述滑動塊(50)上設置有固定組件。

3.根據權利要求2所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述固定組件包括連桿(49)，所述連桿(49)與滑動塊(50)轉動連接，所述連桿(49)的左側與移動塊(48)轉動連接，所述移動塊(48)的左側固定連接有插桿(47)，所述插桿(47)插設在夾塊(46)上，所述夾塊(46)固定連接在電子強力單紗機(1)上。

4.根據權利要求1所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述固定塊(33)的前端固定連接有連接桿(36)，所述連接桿(36)的左側與夾緊板(37)固定連接，所述連接桿(36)不與導向桿(40)接觸，所述夾緊板(37)靠近長板(51)，所述長板(51)固定連接在電子強力單紗機(1)上，所述長板(51)上開設有刻度，所述長板(51)采用透明pp材質。

5.根據權利要求1所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述移動夾具(26)上固定連接有固定板(52)，所述固定夾具(23)的左側對應固定板(52)的位置開設有槽口(24)，所述固定板(52)的橫截面呈梯形設計。

6.根據權利要求5所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述固定板(52)的左側固定連接有兩組擋塊(27)，兩組所述擋塊(27)分別與固定夾具(23)的頂端和底端貼合。

7.根據權利要求1所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述插接桿(29)整體呈t形設計，所述插接桿(29)的左側與固定夾具(23)的左側貼合。

8.根據權利要求2所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：所述延伸板(43)呈l形設計，所述繞線柱(45)上開設有豎槽。

9.一種錦綸dty低彈絲加工用的抗拉強度檢測方法，包含權利要求1-8中任意一項所述的一種錦綸dty低彈絲加工用的抗拉強度檢測裝置，其特征在于：該方法包括以下步驟：

10.根據權利要求9所述的一種錦綸dty低彈絲加工用的抗拉強度檢測方法，其特征在于：所述s2具體為：氣缸(32)啟動后，第一推動桿(34)和第二推動桿(35)會分別推動兩組推動塊(38)移動，推動塊(38)與抵接槽(31)內壁抵接，并推動移動夾具(26)移動，使移動夾具(26)靠近紗線直至將紗線夾緊固定。

技術總結
本發明屬于錦綸DTY低彈絲檢測領域，具體的說是一種錦綸DTY低彈絲加工用的抗拉強度檢測裝置及方法，包括電子強力單紗機，所述電子強力單紗機的左側固定連接有放置架，所述電子強力單紗機上固定連接有兩組導線孔，所述電子強力單紗機的前端開設有活動槽，所述電子強力單紗機的前端設置有夾緊機構，所述夾緊機構包括兩組底座，頂端所述底座固定連接在電子強力單紗機上，底端所述底座滑動連接在活動槽上；通過夾緊機構的結構設計，氣缸啟動推動第一推動桿和第二推動桿移動，固定在第一推動桿和第二推動桿上的推動塊就能夠推動移動夾具移動，從而通過移動夾具自動對紗線進行固定，方便對紗線進行固定，提高檢測效率的同時檢測人員也不用彎腰進行操作。
