本發明涉及糞便檢測領域，尤其涉及一種醫用ai智能識別檢測儀。

背景技術：

1、現有技術中，糞便自動化檢測儀通常會配備一套采樣盒，采樣盒用于收集糞便樣品，現有的標本盒，在使用時由采樣者將盒蓋打開，此時盒蓋相當于采樣勺的手柄，用采樣勺采取適量標本，將盒蓋蓋嚴，然后，將標本盒固定在盒架上，從插入孔中插入吸樣針，吸樣針穿過過濾網進入緩沖室，給標本盒加入稀釋液，然后將旋轉接口連接旋轉接頭，采樣勺在固定旋轉軸的帶動下轉動，即可實現對標本盒內樣本的攪拌混勻。

2、但為確保樣品的均勻性和代表性，避免因單一深度采樣導致的偏差，現有需要對不同深度的糞便進行多點取樣，而采樣勺在操作過程中容易帶入上一層的樣品，導致不同深度的樣品混合，影響樣品的代表性。

技術實現思路

1、為了克服采樣勺在對不同深度的糞便樣品進行采樣時，粘附到上一層的樣品，導致不同深度的樣品混合，影響樣品的代表性的缺點，本發明提供一種醫用ai智能識別檢測儀。

2、技術方案：一種醫用ai智能識別檢測儀，包括有檢測儀、采樣盒、放置盒和取液管；檢測儀上放置有若干個采樣盒；每個采樣盒上均可拆卸連接有密封蓋；每個密封蓋上均設置有用于取樣的連通孔；每個采樣盒的密封蓋內均設置有連通槽；檢測儀上放置有放置盒；放置盒內放置有若干個取液管；每個取液管上均設置有卡接部，每個卡接部均設置為倒圓臺狀，且每個卡接部均采用橡膠材質；還包括有安裝柱、攪拌桿和套筒；每個采樣盒的密封蓋上均轉動連接有安裝柱；每個安裝柱上均設置有若干個限位槽；每個安裝柱上均阻尼式滑動連接有用于將生理鹽水與糞便混合的攪拌桿；每個攪拌桿下側均設置有連接部；每個攪拌桿上均設置有若干個攪拌部；每個安裝柱上均固接有便于取樣的套筒，且每個攪拌桿均位于對應套筒內。

3、可選地，每個套筒均采用透明材質。

4、可選地，還包括有密封塊；每個密封蓋的連通孔下側均固接有密封瓣膜；每個攪拌桿上均連接有用于封堵異味的密封塊，且每個密封塊均與相鄰安裝柱滑動連接；每個密封塊上均設置有連通口。

5、可選地，還包括有刮板；每個采樣盒內均固接有刮板；每個刮板上均設置有刮孔，且每個刮孔內均固接有便于刮除套筒外壁多余樣品的橡膠瓣膜。

6、可選地，還包括有清理塊；每個攪拌桿上均固接有用于防止樣品粘附在套筒內的清理塊。

7、可選地，每個安裝柱均設置為中空結構；每個安裝柱上均設置有進水口；每個進水口均與對應的連通槽相連通；每個套筒均與對應的安裝柱連通。

8、可選地，還包括有限制塊；每個套筒內均固接有限制塊；每個限制塊上均設置有第二出液口；每個清理塊上均設置有第一出液口，第一出液口與相鄰第二出液口為錯位狀態。

9、可選地，每個第一出液口均朝向攪拌桿傾斜設置。

10、可選地，每個攪拌桿的攪拌部均采用彈性橡膠材質。

11、可選地，還包括有攔截筒；每個采樣盒內均固接有用于攔截大顆粒物質的攔截筒；每個攔截筒上均開設有若干個通槽。

12、本發明的有益效果是：本發明實現了通過拉動攪拌桿，使攪拌桿的連接部對套筒的下側進行封堵，便于人工對糞便不同深度的位置進行采樣，從而無需人工將多余糞便撥開，節省時間，提高裝置的使用便捷性，且避免在采樣過程中帶入上一層的樣品，導致不同深度的樣品混合，影響樣品的代表性，同時采樣過程中，有效防止糞便樣品暴露在空氣中，降低樣品的污染風險；

13、通過刮板上的刮孔內的橡膠瓣膜將粘附在套筒外壁以及攪拌桿的連接部外壁的糞便樣品進行刮除，使被刮下的糞便被阻擋在刮板上，利于降低不同深度的糞便樣品混合情況，提高后續檢測結果的準確性；

14、通過密封瓣膜和密封塊分別對密封蓋上的連通孔和連通槽進行封堵，從而使采樣盒內部的樣品與外界空氣進行隔絕，保持環境的清潔和衛生，同時防止空氣中的微生物污染樣品，避免影響檢測結果的準確性；

15、通過清理塊對套筒內部的糞便樣品進行擠壓，使套筒內部的糞便樣品脫落至采樣盒內，從而防止糞便樣品殘留在套筒內部，影響樣品的稀釋效果，對檢測結果造成影響；

16、通過攔截筒對樣品中的大顆粒物質進行攔截，從而防止大顆粒物質與取液管管口接觸，避免堵塞取液管管口，確保取樣的正常進行。

技術特征：

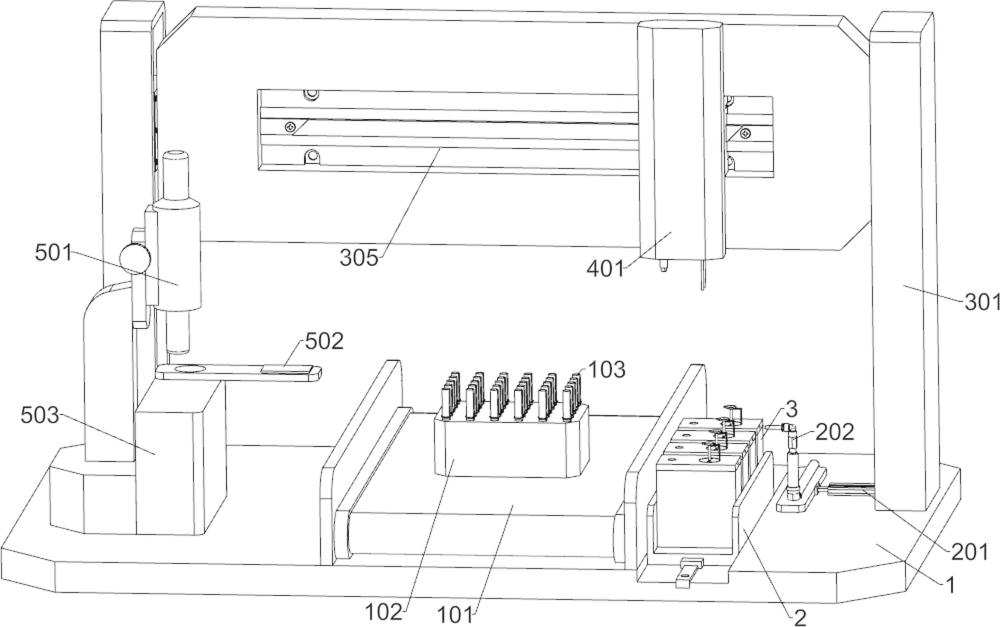

1.一種醫用ai智能識別檢測儀，包括有檢測儀、采樣盒（3）、放置盒（102）和取液管（103）；檢測儀上放置有若干個采樣盒（3）；每個采樣盒（3）上均可拆卸連接有密封蓋（3001）；每個密封蓋（3001）上均設置有用于取樣的連通孔（3002）；每個采樣盒（3）的密封蓋（3001）內均設置有連通槽（3003）；檢測儀上放置有放置盒（102）；放置盒（102）內放置有若干個取液管（103）；每個取液管（103）上均設置有卡接部（10301），每個卡接部（10301）均設置為倒圓臺狀，且每個卡接部（10301）均采用橡膠材質；其特征在于，還包括有安裝柱（4）、攪拌桿（5）和套筒（6）；每個采樣盒（3）的密封蓋（3001）上均轉動連接有安裝柱（4）；每個安裝柱（4）上均設置有若干個限位槽（4001）；每個安裝柱（4）上均阻尼式滑動連接有用于將生理鹽水與糞便混合的攪拌桿（5）；每個攪拌桿（5）下側均設置有連接部（5001）；每個攪拌桿（5）上均設置有若干個攪拌部（5002）；每個安裝柱（4）上均固接有便于取樣的套筒（6），且每個攪拌桿（5）均位于對應套筒（6）內。

2.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，每個套筒（6）均采用透明材質。

3.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，還包括有密封塊（701）；每個密封蓋（3001）的連通孔（3002）下側均固接有密封瓣膜（3004）；每個攪拌桿（5）上均連接有用于封堵異味的密封塊（701），且每個密封塊（701）均與相鄰安裝柱（4）滑動連接；每個密封塊（701）上均設置有連通口（70101）。

4.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，還包括有刮板（702）；每個采樣盒（3）內均固接有刮板（702）；每個刮板（702）上均設置有刮孔，且每個刮孔內均固接有便于刮除套筒（6）外壁多余樣品的橡膠瓣膜（70201）。

5.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，還包括有清理塊（801）；每個攪拌桿（5）上均固接有用于防止樣品粘附在套筒（6）內的清理塊（801）。

6.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，每個安裝柱（4）均設置為中空結構；每個安裝柱（4）上均設置有進水口（4002）；每個進水口（4002）均與對應的連通槽（3003）相連通；每個套筒（6）均與對應的安裝柱（4）連通。

7.根據權利要求5所述的一種醫用ai智能識別檢測儀，其特征在于，還包括有限制塊（901）；每個套筒（6）內均固接有限制塊（901）；每個限制塊（901）上均設置有第二出液口（90101）；每個清理塊（801）上均設置有第一出液口（80101），第一出液口（80101）與相鄰第二出液口（90101）為錯位狀態。

8.根據權利要求7所述的一種醫用ai智能識別檢測儀，其特征在于，每個第一出液口（80101）均朝向攪拌桿（5）傾斜設置。

9.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，每個攪拌桿（5）的攪拌部（5002）均采用彈性橡膠材質。

10.根據權利要求1所述的一種醫用ai智能識別檢測儀，其特征在于，還包括有攔截筒（902）；每個采樣盒（3）內均固接有用于攔截大顆粒物質的攔截筒（902）；每個攔截筒（902）上均開設有若干個通槽。

技術總結
本發明涉及糞便檢測領域，尤其涉及一種醫用AI智能識別檢測儀，包括有檢測儀、采樣盒、放置盒和取液管等；檢測儀上放置有若干個采樣盒；每個采樣盒上均可拆卸連接有密封蓋；每個密封蓋上均設置有用于取樣的連通孔；每個采樣盒的密封蓋內均設置有連通槽；檢測儀上放置有放置盒；放置盒內放置有若干個取液管。本發明實現了通過拉動攪拌桿，使攪拌桿的連接部對套筒的下側進行封堵，便于人工對糞便不同深度的位置進行采樣，從而無需人工將多余糞便撥開，節省時間，提高裝置的使用便捷性，且避免在采樣過程中帶入上一層的樣品，導致不同深度的樣品混合，影響樣品的代表性，同時采樣過程中，有效防止糞便樣品暴露在空氣中，降低樣品的污染風險。

技術研發人員：吳偉鑾,左江,黃遠泉,周小俊,鐘子暉,劉智俊
受保護的技術使用者：江西中創雙衛醫療器械有限公司
技術研發日：
技術公布日：2025/4/28
