本發明涉及土方檢測，具體為一種建筑監理用土方厚度檢測裝置。

背景技術：

1、土方厚度檢測裝置是應用于建筑施工現場，如進行土方開挖、基坑回填及運輸等土壤的測量工具，通過檢測裝置的使用，對堆積的土方深度進行檢測，從而找出在建筑工程應用中，特別是監理進行施工作業檢測及項目驗收時，檢測土方作業是否滿足建筑施工規范及施工場地作業要求。

2、現有的土方厚度檢測裝置大多采用鉆孔加工的方式，在土方的表層進行鉆孔，由于土方的土壤大多經過初步的開挖和回填，其土壤的夯實強度不高，因此普通的鉆孔作業也能快速深入土壤之下，在鉆孔完成后，利用檢測標尺實現土壤的厚度檢測；

3、但是在實際的使用過程中，由于土壤厚度不同，在土壤厚度較小時，能夠快速精準的實現土方厚度檢測，但是當土壤厚度較大時，深入鉆孔作業裝置操作繁瑣，有時甚至需要增長鉆桿，才能實現土方的鉆孔及厚度檢測，操作繁瑣的同時，大厚度的土方，在鉆孔的同時由于鉆頭組件位于土壤內，易發生鉆深時的角度偏位傾斜，使得后續的土壤厚度檢測出現精確的較大誤差。

4、針對上述問題，急需在原有建筑監理用土方厚度檢測裝置的基礎上進行創新設計。

技術實現思路

1、本發明的目的在于提供一種建筑監理用土方厚度檢測裝置，以解決上述背景技術提出建筑監理用土方厚度檢測裝置，當土壤厚度較大時，厚度檢測的施工作業效率低，作業困難，同時厚度檢測精度誤差大的問題。

2、為實現上述目的，本發明提供如下技術方案：一種建筑監理用土方厚度檢測裝置，包括：

3、立柱，間隔分布在土方頂層定位；

4、還包括：檢測組件，固定于相鄰所述立柱的上端之間，檢測組件下方通過內空的伸縮套連接有鉆深組件，檢測組件和鉆深組件之間設有調整垂直對位及長度檢測的傳感器；

5、收線器，固定于所述立柱的上端外壁，其中收線器與鉆深組件之間連接有拉繩。

6、優選的，所述立柱呈三角形分布，在土方頂層插入式定位，立柱的上端與檢測組件之間安裝定位繩，定位繩通過立柱上端的轉動螺栓結構下壓加固。

7、優選的，所述伸縮套與檢測組件和鉆深組件豎向同軸分布，其中伸縮套與立柱平行分布，鉆深組件內設有配重塊。

8、優選的，所述檢測組件的上端設置有進氣管，進氣管與外界氣體加壓管道連接，其中進氣管用于中空的伸縮套內部氣體填充及加壓。

9、優選的，所述伸縮套設置為折疊狀結構，其中伸縮套的外壁為褶皺狀分布，其中伸縮套的內壁設置有加強筋；

10、加強筋用于伸縮套伸縮并限制其彎曲。

11、優選的，所述檢測組件和鉆深組件之間的傳感器，包括紅外距離傳感器及對位傳感器，傳感器在檢測組件和鉆深組件的相對面分布。

12、優選的，所述拉繩與立柱一一對應分布，且三個拉繩的下端呈等邊三角形狀，等角度均勻分布至鉆深組件的外壁上，拉繩的收線放線調整鉆深組件的底部對位狀態。

13、優選的，所述收線器用于拉繩的收線及放線作業，其中拉繩與立柱貫穿設置，立柱上設置有實現拉繩偏向移動的轉向輪。

14、優選的，相鄰的所述立柱之間鉸接式轉動安裝有折疊桿，折疊桿的中段設置有轉向節點。

15、優選的，所述收線器包括收線輪，利用收線輪進行拉繩的收線及放線，同時收線輪由伺服電機驅動。

16、與現有技術相比，本發明的有益效果是：該建筑監理用土方厚度檢測裝置，安裝及使用便捷，能夠在立于土方上層后，進行穩定的垂直鉆孔，并在持續鉆孔的過程中便捷調節偏向角度，使其在鉆孔的后續厚度檢測時，得到檢測數據精確性更高，其具體內容如下：

17、1、通過立柱的架立達到鉆深組件的安裝，鉆深組件上設置有水準氣泡，使其自身在安裝時保持穩定的水平狀態，同時利用鉆深組件的鉆孔及配重，使其能夠快速鉆土土方內，進行穩定的鉆孔；

18、進一步地，設置伸縮套和加強筋，由于土方檢測時土壤的夯實程度不高，土方鉆深時土壤破開效率高，具有伸縮套伸縮運動的預留空間，不易造成伸縮套在土壤壓力作用下的彎曲形變，影響鉆深組件的朝向角度；同時檢測組件設置有外界氣體連接管道，通過氣壓導入控制伸縮套伸縮，使得鉆深組件垂直的向下鉆孔更加穩定；

19、進一步地，檢測組件和鉆深組件豎向同軸分布，兩者之間設置傳感器實時對位及監控，在檢測組件水平定位安裝后，利用對位傳感器檢測鉆深組件在鉆深時是否偏位，以及后續鉆深完成后的土方厚度檢測。

20、2、利用傳感器實時監控鉆深組件的鉆孔是否偏位，在偏位時利用對應的收線器啟動作業，使得對應位置的單個或多個收線器通過拉繩改變鉆深組件的底部角度朝向，便于其發生土方鉆深的偏向和偏位時進行糾偏，使鉆深組件能夠穩定垂直鉆深。

技術特征：

1.一種建筑監理用土方厚度檢測裝置，包括：

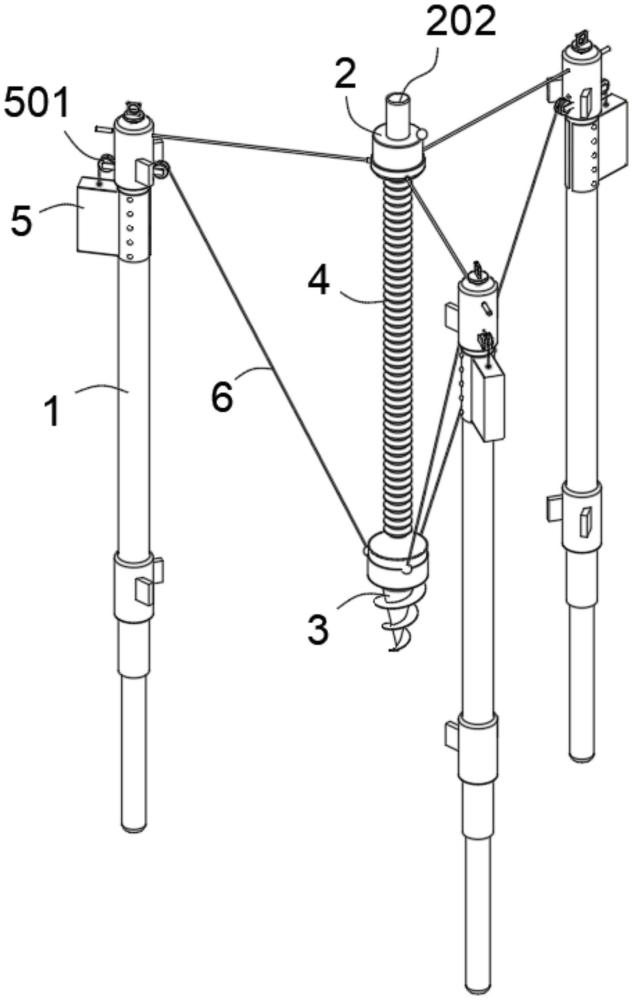

2.根據權利要求1所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述立柱(1)呈三角形分布，在土方頂層插入式定位，立柱(1)的上端與檢測組件(2)之間安裝定位繩(201)，定位繩(201)通過立柱(1)上端的轉動螺栓結構下壓加固。

3.根據權利要求1所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述伸縮套(4)與檢測組件(2)和鉆深組件(3)豎向同軸分布，其中伸縮套(4)與立柱(1)平行分布，鉆深組件(3)內設有配重塊。

4.根據權利要求3所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述檢測組件(2)的上端設置有進氣管(202)，進氣管(202)與外界氣體加壓管道連接，其中進氣管(202)用于中空的伸縮套(4)內部氣體填充及加壓。

5.根據權利要求1或4所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述伸縮套(4)設置為折疊狀結構，其中伸縮套(4)的外壁為褶皺狀分布，其中伸縮套(4)的內壁設置有加強筋(401)；

6.根據權利要求5所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述檢測組件(2)和鉆深組件(3)之間的傳感器，包括紅外距離傳感器及對位傳感器，傳感器在檢測組件(2)和鉆深組件(3)的相對面分布。

7.根據權利要求1所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述拉繩(6)與立柱(1)一一對應分布，且三個拉繩(6)的下端呈等邊三角形狀，等角度均勻分布至鉆深組件(3)的外壁上，拉繩(6)的收線放線調整鉆深組件(3)的底部對位狀態。

8.根據權利要求7所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述收線器(5)用于拉繩(6)的收線及放線作業，其中拉繩(6)與立柱(1)貫穿設置，立柱(1)上設置有實現拉繩(6)偏向移動的轉向輪(501)。

9.根據權利要求1所述的一種建筑監理用土方厚度檢測裝置，其特征在于：相鄰的所述立柱(1)之間鉸接式轉動安裝有折疊桿(7)，折疊桿(7)的中段設置有轉向節點。

10.根據權利要求1所述的一種建筑監理用土方厚度檢測裝置，其特征在于：所述收線器(5)包括收線輪，利用收線輪進行拉繩(6)的收線及放線，同時收線輪由伺服電機驅動。

技術總結
本發明涉及土方檢測技術領域，具體公開了一種建筑監理用土方厚度檢測裝置，包括：立柱，間隔分布在土方頂層定位；還包括：檢測組件，固定于相鄰所述立柱的上端之間，檢測組件下方通過內空的伸縮套連接有鉆深組件，檢測組件和鉆深組件之間設有調整垂直對位及長度檢測的傳感器；收線器，固定于所述立柱的上端外壁，其中收線器與鉆深組件之間連接有拉繩。該建筑監理用土方厚度檢測裝置，安裝及使用便捷，能夠在立于土方上層后，進行穩定的垂直鉆孔，并在持續鉆孔的過程中便捷調節偏向角度，使其在鉆孔的后續厚度檢測時，得到檢測數據精確性更高，適用于不同場景的土方作業環境，具有良好使用效率及檢測數據的精準性。
