本技術屬于三向交叉網架，具體是一種用于大跨度的三向交叉網架。

背景技術：

1、三向交叉網架是由三個方向的平面桁架相互交叉而成，其相互交叉的角度為60度，網架的節點處均有一根為三個方向平面桁架共用的豎桿，這類網架的網格一般呈正三角形。

2、三向交叉網架的節點位置常見的連接方式有兩種，一種是焊接，另一種是螺栓連接，通過高強度螺栓將桿件連接在一起，這種方式安裝和拆卸相對方便，也便于后期的維護和更換。

3、但是，在實際使用過程中，螺栓連接的方式存在以下問題：處于螺栓連接位置的結構受水汽及其他物質的腐蝕造成拆卸不便，嚴重時會導致連接位置出現裂紋。

4、因此，針對上述問題提出一種用于大跨度的三向交叉網架。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種用于大跨度的三向交叉網架，具有保護螺栓連接位置結構，以方便拆卸的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于大跨度的三向交叉網架，包括相互交叉的處于三個不同方向的一級平面桁架、二級平面桁架、三級平面桁架，所述一級平面桁架、二級平面桁架、三級平面桁架相互交叉點位置設有連接球，上下對應的連接球之間連接有豎桿，所述一級平面桁架、二級平面桁架、三級平面桁架以及豎桿均由數量不一桿件單元構成，所述桿件單元的兩端均通過螺栓組件連接連接球，所述螺栓組件的外側設有保護組件；

3、所述保護組件包括固定環，所述固定環套設于桿件單元上，所述固定環一側連接有多個均勻分布的彈簧伸縮桿，所述彈簧伸縮桿的端部連接有保護套筒，所述保護套筒套設于桿件單元上，且所述保護套筒處于螺栓組件的外側，所述保護套筒遠離彈簧伸縮桿的一面緊貼連接球。

4、優選地，相交的兩個桿件單元之間的角度均為60度。。

5、優選地，所述一級平面桁架、二級平面桁架、三級平面桁架以及豎桿之間相互交叉構成的網格均為正三角形。

6、優選地，所述螺栓組件包括錐頭，所述錐頭連接有高強螺栓，所述連接球上與高強螺栓對應的位置設有螺紋槽，所述螺紋槽螺紋連接高強螺栓，所述高強螺栓上套設有六角套筒，所述六角套筒處于錐頭與連接球之間，所述六角套筒上設有緊固銷釘，所述緊固銷釘連接高強螺栓。

7、優選地，所述高強螺栓的頭部處于錐頭內，所述高強螺栓的桿部貫穿錐頭。

8、優選地，所述固定環固定連接有固定套，所述固定套通過固定螺栓連接桿件單元。

9、優選地，所述彈簧伸縮桿包括筒體，所述筒體內設有活動塊，所述活動塊的兩側分別連接彈簧與活動桿，所述活動桿遠離活動塊的一端貫穿筒體。

10、優選地，所述保護套筒靠近連接球的一端設有保護墊圈，所述保護墊圈緊貼連接球外表面。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、本實用新型通過設置保護組件，將螺栓組件位置密封起來，減少水汽及其他物質的侵蝕，以便于后續的拆卸，并且防止螺栓組件結構收到侵蝕而導致受力強度降低；

13、2、本實用新型通過設置固定環、彈性伸縮桿等結構，使得保護套筒可以推動，在螺栓組件的定時維護過程中不會影響檢查，更加有利于三向交叉網架的使用。

技術特征：

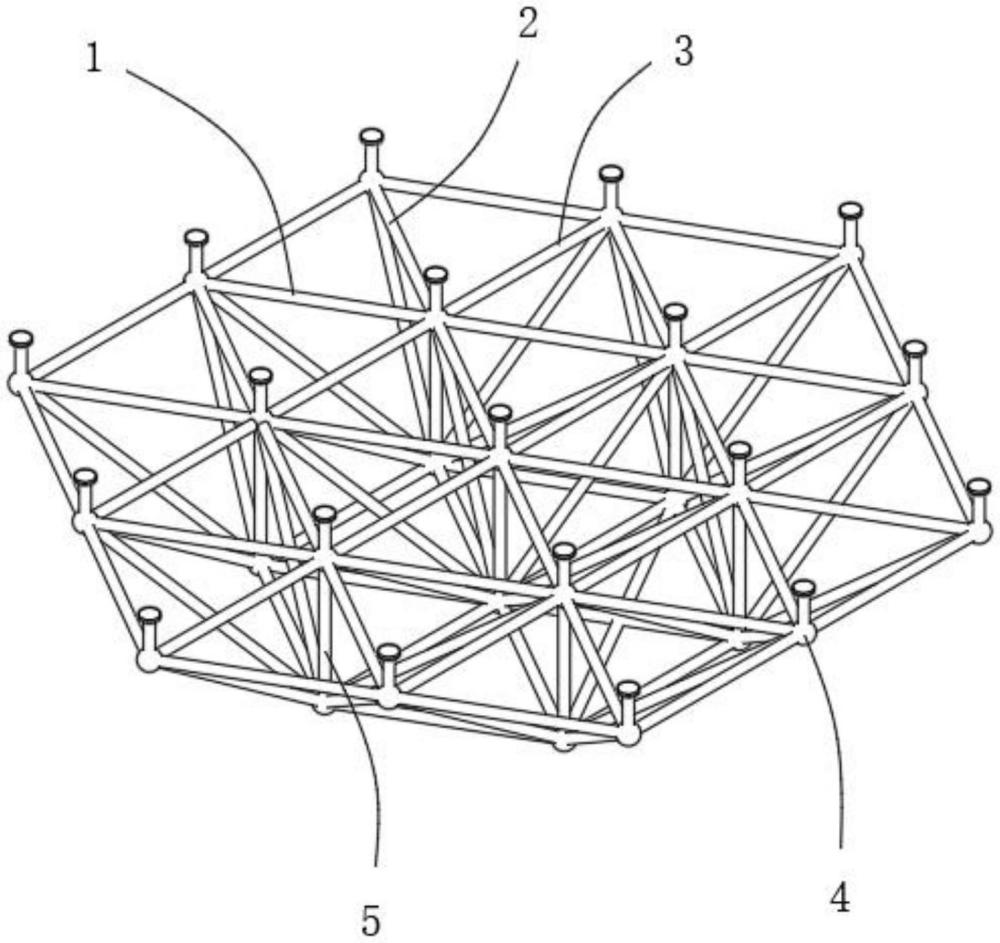

1.一種用于大跨度的三向交叉網架，包括相互交叉的處于三個不同方向的一級平面桁架（1）、二級平面桁架（2）、三級平面桁架（3），其特征在于：所述一級平面桁架（1）、二級平面桁架（2）、三級平面桁架（3）相互交叉點位置設有連接球（4），上下對應的連接球（4）之間連接有豎桿（5），所述一級平面桁架（1）、二級平面桁架（2）、三級平面桁架（3）以及豎桿（5）均由數量不一桿件單元（6）構成，所述桿件單元（6）的兩端均通過螺栓組件（7）連接連接球（4），所述螺栓組件（7）的外側設有保護組件（8）；

2.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：相交的兩個桿件單元（6）之間的角度均為60度。

3.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：所述一級平面桁架（1）、二級平面桁架（2）、三級平面桁架（3）以及豎桿（5）之間相互交叉構成的網格均為正三角形。

4.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：所述螺栓組件（7）包括錐頭（71），所述錐頭（71）連接有高強螺栓（72），所述連接球（4）上與高強螺栓（72）對應的位置設有螺紋槽（73），所述螺紋槽（73）螺紋連接高強螺栓（72），所述高強螺栓（72）上套設有六角套筒（74），所述六角套筒（74）處于錐頭（71）與連接球（4）之間，所述六角套筒（74）上設有緊固銷釘（75），所述緊固銷釘（75）連接高強螺栓（72）。

5.根據權利要求4所述的一種用于大跨度的三向交叉網架，其特征在于：所述高強螺栓（72）的頭部處于錐頭（71）內，所述高強螺栓（72）的桿部貫穿錐頭（71）。

6.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：所述固定環（81）固定連接有固定套（9），所述固定套（9）通過固定螺栓（10）連接桿件單元（6）。

7.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：所述彈簧伸縮桿（82）包括筒體（821），所述筒體（821）內設有活動塊（822），所述活動塊（822）的兩側分別連接彈簧（823）與活動桿（824），所述活動桿（824）遠離活動塊（822）的一端貫穿筒體（821）。

8.根據權利要求1所述的一種用于大跨度的三向交叉網架，其特征在于：所述保護套筒（83）靠近連接球（4）的一端設有保護墊圈（11），所述保護墊圈（11）緊貼連接球（4）外表面。

技術總結
本技術屬于三向交叉網架技術領域，且公開了一種用于大跨度的三向交叉網架，包括相互交叉的處于三個不同方向的一級平面桁架、二級平面桁架、三級平面桁架，所述一級平面桁架、二級平面桁架、三級平面桁架相互交叉點位置設有連接球，上下對應的連接球之間連接有豎桿，所述一級平面桁架、二級平面桁架、三級平面桁架以及豎桿均由數量不一桿件單元構成，所述桿件單元的兩端均通過螺栓組件連接連接球，將螺栓組件位置密封起來，減少水汽及其他物質的侵蝕，以便于后續的拆卸，并且防止螺栓組件結構收到侵蝕而導致受力強度降低，保護套筒可以推動，在螺栓組件的定時維護過程中不會影響檢查，更加有利于三向交叉網架的使用。

技術研發人員：宋莉,曹海艷,潘巍,曾令濤,萬守芳
受保護的技術使用者：貴州建工集團第三建筑工程有限責任公司
技術研發日：20240617
技術公布日：2025/4/28
