本發明涉及庫岸危巖崩塌監測，特別是指一種基于激光雷達定位與傾角測斜的危巖運動監測系統及方法。

背景技術：

1、危巖崩塌是常見的地質災害之一，其成因復雜，分布廣泛，具有隱蔽性、突發性、致災性等特征，致使早期有效預警一直難以實現。庫岸區危巖隱患早期識別、孕災機制、監測預警與治理，是學科前沿關注的熱點與難點，同時也是行業的重大需求。危巖崩塌的早期預警技術一直是亟待解決的關鍵技術問題之一，而有效的早期預警依賴于配套的監測裝備，因此迫切需要開發一種危巖監測方法及裝置，對危巖運動姿態進行監測與預警。

2、現有技術中，常規的基于全球衛星導航系統的靜態坐標定位方法一方面解算時間較長，難以及時獲取到運動數據，另一方面易受到雨水天氣影響，而危巖崩塌往往發生在連續暴雨天，致使定位精度存在較大的誤差，難以有效監測危巖崩塌過程及早期預警。通過布設位移計進行數據采集的方法雖然獲取了較高的精度，但局部的監測無法實現危巖體整體運動姿態的解算，同時也存在地形適用性方面的限制。

技術實現思路

1、針對上述問題，本發明的目的在于提供一種基于激光雷達定位與傾角測斜的危巖運動監測系統及方法，采用激光雷達測量距離，以及可重復使用的手持rtk測量儀對三個球形靶點的坐標進行一次定位，硬件設備造價較低，適合在庫岸危巖區域進行大量布設；能夠?qū)崟r(shí)獲取危巖測點的三維運動軌跡和傾角變化，具有對運動姿態實時呈現功能，從而實現庫岸危巖運動姿態的監測及預警。

2、為解決上述技術問題，本發明提供如下技術方案：

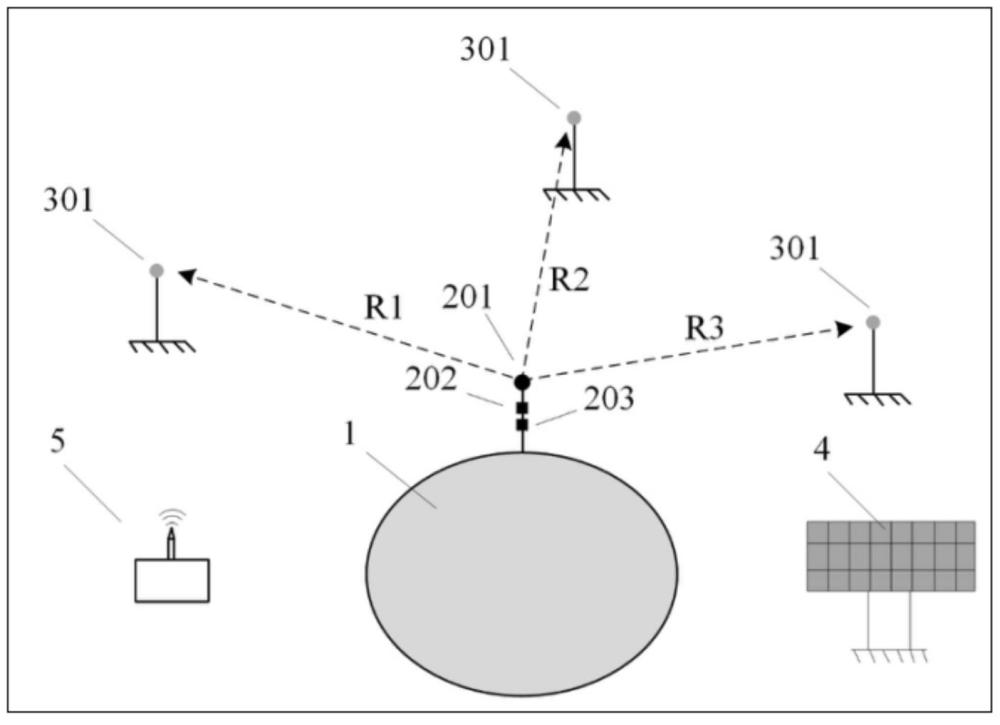

3、一方面，提供了一種基于激光雷達定位與傾角測斜的危巖運動監測系統，所述系統包括：坐標定位裝置、傾角測量裝置、供電裝置與監測基站；

4、所述坐標定位裝置包括布置在危巖測點的激光雷達、布置在危巖變形區域外的三個球形靶點、以及手持rtk測量儀；所述激光雷達用于測量危巖測點與三個球形靶點的距離，所述手持rtk測量儀用于定位三個球形靶點的球心三維坐標；

5、所述傾角測量裝置包括布置在危巖測點的傾角儀和加速度計；所述傾角儀用于測量危巖測點的傾斜角，所述加速度計用于測量危巖測點的加速度；

6、所述供電裝置用于給所述坐標定位裝置及所述傾角測量裝置供電；

7、所述監測基站安裝后處理軟件，所述后處理軟件包括激光雷達數據處理模塊、運動姿態監控模塊和預警模塊；

8、所述激光雷達數據處理模塊用于生成球形靶點的三維點云數據，并根據三球面定位法解算出危巖測點的三維坐標；所述運動姿態監控模塊用于根據不同時刻危巖測點的三維坐標繪制運動軌跡，并結合測量的傾斜角生成危巖運動姿態模型；所述預警模塊用于根據危巖運動姿態模型計算出危巖的變形數據，并將加速度、變形數據與預設閾值進行對比，當其中任意一項超出預設閾值時對危巖崩塌進行預警。

9、可選地，所述激光雷達、所述傾角儀和所述加速度計安裝在第一支架上，所述第一支架包括萬向節、升降螺桿、緊固螺栓、支架下段、支架中段、支架上段、加勁板、固定板、基座、螺栓、調平螺帽、自攻螺絲、圓柱形銷釘；

10、所述激光雷達通過所述萬向節與所述升降螺桿連接，能夠?qū)崿F(xiàn)前、后、左、右轉動調節；所述激光雷達與所述萬向節通過所述圓柱形銷釘連接；所述激光雷達的輻射范圍能夠在危巖運動后仍然覆蓋所述球形靶點；

11、所述升降螺桿的上端擰入所述萬向節下方的螺絲孔進行固定；所述升降螺桿的下端擰進所述支架上段的螺絲孔內，采用所述緊固螺栓進行鎖定；單個或者多個所述支架中段將所述支架下段和所述支架上段連接；

12、所述支架下段底部設有所述固定板，并采用所述加勁板進行加固；所述固定板通過所述螺栓與所述基座連接；所述螺栓在穿過所述固定板時上、下各布設一個所述調平螺帽，用于緊固和調平所述固定板；

13、所述傾角儀和所述加速度計采用所述自攻螺絲固定在所述支架下段。

14、可選地，所述球形靶點安裝在第二支架上，所述第二支架包括升降螺桿，所述球形靶點設有螺絲孔，所述升降螺桿擰入所述螺絲孔進行固定；

15、所述球形靶點包括白色鋼球，所述白色鋼球能夠?qū)す膺M(jìn)行反射。

16、可選地，所述激光雷達搭載有測繪相機，所述激光雷達生成三維點云數據后，所述測繪相機為所述三維點云數據實時著色，使監測基站的后處理軟件能夠識別出所述三維點云數據中的球形靶點；

17、所述激光雷達的掃描模式為重復掃描，水平視角為180°，垂直視角為75°，所述激光雷達的量程大于50?m，誤差小于2?mm；所述激光雷達采用無線電通信，搭載有無線發射器，無線頻率為2.4?ghz；

18、所述傾角儀測量x和y兩個方向的傾斜角，用于呈現危巖傾斜方向；所述傾角儀采用無線電通信，配有無線發射器，無線頻率為2.4ghz；

19、所述加速度計測量x和y兩個方向的運動加速度，用于獲取危巖運動狀態；所述加速度計采用無線電通信，配有無線發射器，無線頻率為2.4ghz。

20、可選地，所述供電裝置為太陽能供電裝置，包括太陽能電池組、蓄電池、逆變器和控制器；

21、所述監測基站包括無線接收器和pc端，所述無線接收器采用usb接口與所述pc端連接；

22、所述pc端安裝所述后處理軟件，所述后處理軟件二次開發一個插件，所述插件能夠識別出所述三維點云數據中的三個球形靶點；所述激光雷達數據處理模塊根據三球面定位法解算出危巖測點的三維坐標；

23、所述運動姿態監控模塊根據不同時刻危巖測點的三維坐標繪制運動軌跡，結合測量的傾斜角生成危巖運動姿態模型，并實時呈現；

24、所述預警模塊根據危巖運動姿態模型計算出危巖的變形數據，并將加速度、變形數據與預設閾值對比，當其中任意一項超出預設閾值時對危巖崩塌進行預警。

25、另一方面，提供了一種基于激光雷達定位與傾角測斜的危巖運動監測方法，所述方法基于上述任一項所述的系統，所述方法包括以下步驟：

26、s1、在危巖測點布置激光雷達、傾角儀和加速度計，并在危巖變形區域外布置三個球形靶點；

27、s2、采用手持rtk測量儀定位三個球形靶點的球心三維坐標，并利用激光雷達測量危巖測點與每個球形靶點的距離，根據三球面定位法解算出危巖測點的三維坐標；

28、s3、利用傾角儀測量危巖測點的傾斜角，并利用加速度計測量危巖測點的加速度；

29、s4、根據不同時刻危巖測點的三維坐標繪制運動軌跡，并結合測量的傾斜角生成危巖運動姿態模型；

30、s5、根據危巖運動姿態模型計算出危巖的變形數據，將加速度、變形數據與預設閾值進行對比，當其中任意一項超出預設閾值時對危巖崩塌進行預警。

31、可選地，所述步驟s1中，在現場選取一個危巖測點和三個球形靶點，設三個球形靶點分別為球形靶點1、球形靶點2、球形靶點3，四個點位滿足如下關系式：

32、

33、其中，l12、l13、l23分別為球形靶點1與球形靶點2的距離、球形靶點1與球形靶點3的距離、球形靶點2與球形靶點3的距離；r01、r02、r03分別為球形靶點1、球形靶點2、球形靶點3的初始半徑，即危巖測點與球形靶點1、球形靶點2、球形靶點3的初始距離。

34、可選地，所述步驟s2中，根據三球面定位法解算出危巖測點的三維坐標，過程如下：

35、

36、其中，xt、yt、zt為待求的危巖測點在不同時刻的三維坐標；x1、y1、z1為球形靶點1的球心三維坐標，x2、y2、z2為球形靶點2的球心三維坐標，x3、y3、z3為球形靶點3的球心三維坐標，三個球形靶點的球心三維坐標由手持rtk測量儀測量，為不隨時間變化的定值；rt1、rt2、rt3分別為不同時刻球形靶點1、球形靶點2、球形靶點3與危巖測點的距離，即三球面定位法中的半徑。

37、可選地，所述三球面定位法解算危巖測點的三維坐標采用解析法或數值近似解法。

38、可選地，所述步驟s4中，危巖運動姿態模型包括運動軌跡和傾斜角；其中，運動軌跡包含x，y，z三個方向，傾斜角包含x，y兩個方向；

39、將不同時刻危巖測點放在對應的三維空間坐標位置，并賦予對應的傾斜角，進行渲染與展示，得到危巖運動姿態模型。

40、另一方面，提供了一種電子設備，所述電子設備包括：

41、處理器；

42、存儲器，所述存儲器上存儲有計算機可讀指令，所述計算機可讀指令被所述處理器加載并執行時，實現如上述基于激光雷達定位與傾角測斜的危巖運動監測方法的步驟。

43、另一方面，提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質中存儲有程序代碼，所述程序代碼可被處理器調用執行如上述基于激光雷達定位與傾角測斜的危巖運動監測方法的步驟。

44、本發明提供的技術方案帶來的有益效果至少包括：

45、本發明實施例中，采用手持rtk測量儀定位球形靶點作為基準點，再采用激光雷達定位危巖測點，克服了傳統gnss實時定位技術易受天氣影響造成精度差、時效性低、易受干擾等問題；采用激光雷達測量距離，以及可重復使用的手持rtk測量儀對三個球形靶點的坐標進行一次定位，硬件設備造價較低，適合在庫岸危巖區域進行大量布設；能夠?qū)崟r(shí)獲取危巖測點的三維運動軌跡、傾角變化及加速度變化，具有對運動姿態實時呈現功能，從而實現庫岸危巖運動姿態的監測及預警。
