本發明屬于線纜試驗裝置，具體涉及一種線纜熱延伸試驗裝置。

背景技術：

1、電纜性能的安全性對電力輸送起著至關重要的作用，其中包括熱延伸實驗檢測，主要是指對電纜外表皮通過相應的溫度檢測拉伸實驗，通過設定不同的加熱時間以及溫度，可對電纜的最大破壞力、抗拉強度、伸長率和收縮率等指標進行實驗，但是現有的電纜熱延伸試驗裝置存在以下問題，一是在使用時無法快速便捷夾緊試件，夾裝試件時耗時耗力，而且在進行試驗時由于夾持不牢固使得試件易脫落，導致試驗失敗；二是現有的裝置只能對特定長度的線纜進行試驗，無法根據線纜長度進行自適應調整，也就無法對不同長度規格的線纜進行試驗，導致適用范圍局限；因此，提供一種結構合理、夾持快速便捷、夾持牢固可靠、實用性強的一種線纜熱延伸試驗裝置是非常有必要的。

技術實現思路

1、本發明的目的是為了克服現有技術的不足，而提供一種結構合理、夾持快速便捷、夾持牢固可靠、實用性強的一種線纜熱延伸試驗裝置。

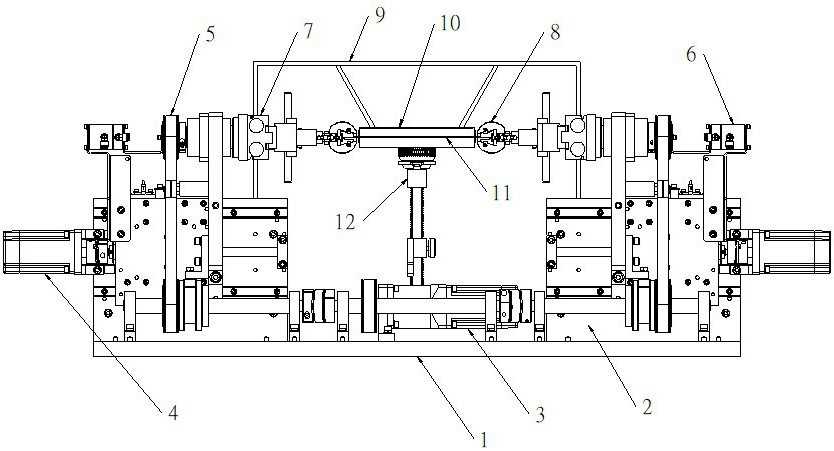

2、本發明的目的是這樣實現的：一種線纜熱延伸試驗裝置，它包括機架和夾持組件，所述機架上方兩側對稱設置有一組支座，所述機架上方中部設置有驅動組件，所述支座前面均設置有移動調節組件，所述移動調節組件與支座滑動連接，所述移動調節組件內側均設置有旋轉組件，所述旋轉組件與驅動組件動力連接；所述旋轉組件上方外側均通過連接架與安裝在機架上的低回轉力矩旋轉接頭連接、內側均設置有轉動夾頭，所述轉動夾頭內部夾持有夾持組件；所述支座后面設置有龍門架，所述龍門架上安裝有紅外加熱管組件，所述紅外加熱管組件內部設置有待測線纜，所述待測線纜兩端分別與夾持組件連接。

3、所述驅動組件包括減速電機，所述減速電機輸出端安裝有第一同步帶傳動組件，所述第一同步帶傳動組件動力連接有主軸，所述主軸兩側均設置有鍵槽軸，所述鍵槽軸均通過聯軸器座與主軸連接，所述鍵槽軸外端均設置有軸承座。

4、所述移動調節組件包括伺服電機，所述伺服電機輸出端安裝有絲杠，所述絲杠前面螺紋連接有滑動板，所述滑動板通過滑座滑軌組件與支座滑動連接，所述滑動板頂部設置有光電感應器，所述光電感應器與設置在支座上的安全光柵開關匹配連接；所述旋轉組件設置在移動調節組件前面。

5、所述旋轉組件包括安裝在滑動板前面的縱板，所述縱板一側設置有第二同步帶傳動組件，所述第二同步帶傳動組件下部通過帶鍵槽輪與鍵槽軸連接、上部輸出端貫穿縱板與轉動夾頭連接；所述縱板一側中部設置有l架，所述l架下端通過凸輪軸承隨動器與帶鍵槽輪連接。

6、所述轉動夾頭包括滑臺氣缸，所述滑臺氣缸通過轉動軸承組件與第二同步帶傳動組件上部輸出端連接，所述滑臺氣缸內側對稱設置有一組移動夾具。

7、所述夾持組件包括位于轉動夾頭的移動夾具內的底板，所述底板內側均安裝有夾持件。

8、所述夾持件包括夾具座，所述夾具座內部外側設置有夾具連接件，所述夾具座內部前面設置有一組手柄座，所述手柄座上活動安裝有手柄桿，所述手柄桿端部設置有手柄齒輪，所述手柄齒輪為扇形結構的不完全齒輪。

9、所述夾具連接件內部設置有與手柄齒輪嚙合的齒條桿，所述齒條桿為“t”形結構，所述齒條桿一端設置有一組v槽夾頭，所述v槽夾頭均通過u型槽與齒條桿卡接，所述v槽夾頭內部均設置有呈“v”形設置的防滑凸起。

10、所述夾具連接件外側均設置有防護套，所述防護套內部均設置有拉力傳感器。

11、所述測高組件包括基座和頂板，所述基座和頂板之間設置有支撐刻度桿，所述支撐刻度桿外部滑動套設安裝有移動板，所述移動板前面設置有指示板，所述移動板前面對應支撐刻度桿處設置有拇指鎖螺釘，所述移動板另一側內部設置有貫穿頂板的螺桿，所述頂板上安裝有用于對螺桿進行轉動限制的限位卡爪。

12、本發明的有益效果：本發明為一種線纜熱延伸試驗裝置，在使用中，本發明通過夾持組件將待測線纜兩端進行夾持，并通過移動調節組件帶動夾持組件移動，對夾持組件的間距進行調整，使得待測線纜得到初始繃直，便于適用于不同長度規格的線纜，而不僅僅局限于定距線纜的試驗操作，實用性強；初始繃直的待測線纜在紅外加熱管組件作用下，對待測線纜外壁進行照射，使待測線纜表面溫度升高，然后啟動驅動組件，由于在移動調節組件帶動夾持組件移動時，會通過l架及凸輪軸承隨動器帶動帶鍵槽輪在鍵槽軸上同步移動，因此驅動組件會通過主軸帶動旋轉組件動作，旋轉組件帶動轉動夾頭旋轉，轉動夾頭帶動夾持組件及待測線纜旋轉，進而經同步帶動傳動后實現兩組夾持組件帶動待測線纜同步緩慢轉動，使線纜外壁均勻受熱，待達到一定溫度后，待測線纜處于靜止狀態，然后通過測高組件測量線纜中部下降高度h，再根據兩組夾具之間的距離l1可計算出拉伸狀態線纜的長度l2，l2與l1的差值即為線纜拉伸長度，模擬陽光直射，縮短線纜試驗時長，提高試驗結果精準性；本發明具有結構合理、夾持快速便捷、夾持牢固可靠、實用性強的優點。

技術特征：

1.一種線纜熱延伸試驗裝置，它包括機架和夾持組件，其特征在于：所述機架上方兩側對稱設置有一組支座，所述機架上方中部設置有驅動組件，所述支座前面均設置有移動調節組件，所述移動調節組件與支座滑動連接，所述移動調節組件內側均設置有旋轉組件，所述旋轉組件與驅動組件動力連接；所述旋轉組件上方外側均通過連接架與安裝在機架上的低回轉力矩旋轉接頭連接、內側均設置有轉動夾頭，所述轉動夾頭內部夾持有夾持組件；所述支座后面設置有龍門架，所述龍門架上安裝有紅外加熱管組件，所述紅外加熱管組件內部設置有待測線纜，所述待測線纜兩端分別與夾持組件連接。

2.如權利要求1所述的一種線纜熱延伸試驗裝置，其特征在于：所述驅動組件包括減速電機，所述減速電機輸出端安裝有第一同步帶傳動組件，所述第一同步帶傳動組件動力連接有主軸，所述主軸兩側均設置有鍵槽軸，所述鍵槽軸均通過聯軸器座與主軸連接，所述鍵槽軸外端均設置有軸承座。

3.如權利要求2所述的一種線纜熱延伸試驗裝置，其特征在于：所述移動調節組件包括伺服電機，所述伺服電機輸出端安裝有絲杠，所述絲杠前面螺紋連接有滑動板，所述滑動板通過滑座滑軌組件與支座滑動連接，所述滑動板頂部設置有光電感應器，所述光電感應器與設置在支座上的安全光柵開關匹配連接；所述旋轉組件設置在移動調節組件前面。

4.如權利要求3所述的一種線纜熱延伸試驗裝置，其特征在于：所述旋轉組件包括安裝在滑動板前面的縱板，所述縱板一側設置有第二同步帶傳動組件，所述第二同步帶傳動組件下部通過帶鍵槽輪與鍵槽軸連接、上部輸出端貫穿縱板與轉動夾頭連接；所述縱板一側中部設置有l架，所述l架下端通過凸輪軸承隨動器與帶鍵槽輪連接。

5.如權利要求4所述的一種線纜熱延伸試驗裝置，其特征在于：所述轉動夾頭包括滑臺氣缸，所述滑臺氣缸通過轉動軸承組件與第二同步帶傳動組件上部輸出端連接，所述滑臺氣缸內側對稱設置有一組移動夾具。

6.如權利要求1所述的一種線纜熱延伸試驗裝置，其特征在于：所述夾持組件包括位于轉動夾頭的移動夾具內的底板，所述底板內側均安裝有夾持件。

7.如權利要求6所述的一種線纜熱延伸試驗裝置，其特征在于：所述夾持件包括夾具座，所述夾具座內部外側設置有夾具連接件，所述夾具座內部前面設置有一組手柄座，所述手柄座上活動安裝有手柄桿，所述手柄桿端部設置有手柄齒輪，所述手柄齒輪為扇形結構的不完全齒輪。

8.如權利要求7所述的一種線纜熱延伸試驗裝置，其特征在于：所述夾具連接件內部設置有與手柄齒輪嚙合的齒條桿，所述齒條桿為“t”形結構，所述齒條桿一端設置有一組v槽夾頭，所述v槽夾頭均通過u型槽與齒條桿卡接，所述v槽夾頭內部均設置有呈“v”形設置的防滑凸起。

9.如權利要求8所述的一種線纜熱延伸試驗裝置，其特征在于：所述夾具連接件外側均設置有防護套，所述防護套內部均設置有拉力傳感器。

10.如權利要求1所述的一種線纜熱延伸試驗裝置，其特征在于：所述測高組件包括基座和頂板，所述基座和頂板之間設置有支撐刻度桿，所述支撐刻度桿外部滑動套設安裝有移動板，所述移動板前面設置有指示板，所述移動板前面對應支撐刻度桿處設置有拇指鎖螺釘，所述移動板另一側內部設置有貫穿頂板的螺桿，所述頂板上安裝有用于對螺桿進行轉動限制的限位卡爪。

技術總結
本發明涉及一種線纜熱延伸試驗裝置，它包括機架和夾持組件，機架上方兩側對稱設置有一組支座，機架上方中部設置有驅動組件，支座前面均設置有移動調節組件，移動調節組件與支座滑動連接，移動調節組件內側均設置有旋轉組件，旋轉組件與驅動組件動力連接；旋轉組件上方外側均通過連接架與安裝在機架上的低回轉力矩旋轉接頭連接、內側均設置有轉動夾頭，轉動夾頭內部夾持有夾持組件；支座后面設置有龍門架，龍門架上安裝有紅外加熱管組件，紅外加熱管組件內部設置有待測線纜，待測線纜兩端分別與夾持組件連接；本發明具有結構合理、夾持快速便捷、夾持牢固可靠、實用性強的優點。

技術研發人員：王鑫,付冬,苗桂喜,郭建宇,齊道坤,鄭月松,元亮,魏民,張慶文,郭俊杰,李思聰,孫浩然,崔哲芳,許鵬程,馬輝,薛飛
受保護的技術使用者：國網河南省電力公司安陽供電公司
技術研發日：
技術公布日：2025/4/24
