本發明涉及鋼混組合梁預抬高支撐的，尤其是涉及一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置。

背景技術：

1、鋼箱梁安裝采用鋼格構柱支架支撐預抬高施工工藝，鋼箱梁橋面混凝土施工后，再將鋼混組合梁落到永久支座上，完成鋼混組合梁體系轉換，在此期間，一般利用臨時支撐裝置對鋼箱梁的底部進行支撐的，以便于在鋼箱梁的下方設置永久支座。

2、現有技術中，常用的鋼箱梁或混凝土連續梁體系轉換時所使用的支撐裝置主要為砂筒(砂箱)臨時支座、硫磺砂漿臨時支座，其使用范圍僅限于箱梁預抬高高度接近于永久支座標高，箱梁體系轉換安全風險幾乎為零。由于鋼箱梁安裝預抬高高于永久支座標高較高,采用常用的砂筒(砂箱)臨時支座、硫磺砂漿臨時支座進行體系轉換時，落梁下落位移的均勻性、對稱性、安全穩定性難以控制，容易造成箱梁失穩、扭曲變形、成橋線型難以滿足設計標高以及箱梁墩頂負彎矩區施加預加力難以達到設計要求等現象。施工安全風險較大，并且整體較為笨重，從而在使用時費時費力，影響了對鋼箱梁預抬高落梁體系轉換時的效率。

技術實現思路

1、根據現有技術存在的不足，本發明的目的是提供一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，以便于解決上述背景技術中所提到的技術問題。

2、本發明的上述技術目的是通過以下技術方案得以實現的：

3、一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，包括中心腔柱，所述中心腔柱的頂側連接有上撐板，所述中心腔柱的底側連接有下撐板，所述上撐板的頂側四個轉角處均開設有第一定位孔，所述下撐板頂側的四個轉角處開設有四個第二定位孔，相互靠近的所述第一定位孔和所述第二定位孔的位置相互對應，所述第一定位孔與所述第二定位孔之間設置有鎖定件，所述中心腔柱的外周側設置有加強件。

4、本發明在一較佳示例中可以進一步配置為：所述加強件包括有數量若干的加強筋，若干個所述加強筋呈環形陣列分布連接于所述中心腔柱的外周側。

5、本發明在一較佳示例中可以進一步配置為：所述上撐板相鄰的兩個邊側下方設置有定位板，所述定位板與對應的所述加強筋連接，兩個所述定位板上均通過螺栓連接有連接板。

6、本發明在一較佳示例中可以進一步配置為：所述鎖定件包括有下鎖銷和上鎖銷，所述下鎖銷設置于所述第二定位孔的上方，所述下鎖銷與所述下撐板轉動連接，所述上鎖銷滑動連接于所述第一定位孔內，所述上鎖銷的底端連接有螺柱，所述螺柱插入所述下鎖銷內并與所述下鎖銷螺紋連接。

7、本發明在一較佳示例中可以進一步配置為：所述上鎖銷的頂端延伸至所述上撐板的上方并呈弧形設置，所述下鎖銷的底端開設有與所述上鎖銷頂端對應的內凹弧槽。

8、本發明在一較佳示例中可以進一步配置為：四個所述下鎖銷的外周側底部嵌入有鏈輪，且所述鏈輪與所述下鎖銷為固定連接，四個所述鏈輪的外周側共同嚙合有一個鏈條。

9、綜上所述，本發明包括以下至少一種有益技術效果：

10、1.該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，在進行使用時，可快速將多個該支撐裝置疊加在一起，同時還能夠快速對相鄰的兩個支撐裝置進行定位，提高多個該支撐裝置使用安裝時的效率和安全穩定性，降低了施工過程中存在鋼箱梁滑移、傾斜、扭曲、失穩的安全風險，并且能對多跨單幅整聯鋼箱梁進行預抬高支撐，確保了對鋼混組合梁成橋線型高程的有效控制，以實現對鋼混組合梁墩頂負彎矩區域施加預壓力的目的，達到了提高整體施工效率的效果。

11、2.該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，加強筋的數量有若干個，使得若干個加強筋能夠輔助中心腔柱的支撐，提高中心腔柱的支撐剛性，并且加強筋能夠進一步對上撐板和下撐板進行支撐，從而提高了上撐板和下撐板支撐時的穩定；

12、3.該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，相鄰的兩個支撐裝置之間利用連接板進行連接，連接板的兩個端部分別與相鄰的兩個支撐裝置上對應的定位板進行連接，從而進一步提高該支撐裝置使用時的穩定性，讓多個支撐裝置在安置完畢之后形成整體，從而提高對鋼箱梁支撐時的穩定性；

13、4.該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，上鎖銷的頂端為弧形設置，因此在上鎖銷抵觸到對應的第二定位孔擴口的位置時，能夠利用上鎖銷弧形設置的側壁與第二定位孔擴口的側壁貼合摩擦，從而讓上鎖銷自動找準并插入對應的第二定位孔內，提高兩個支撐裝置找準定位的效率，避免出現角度偏差而影響兩個支撐裝置堆疊固定的效率；

14、5.該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，鏈輪固定連接在下鎖銷的外周側底部，可拉動鏈條旋轉，讓鏈條同時帶動四個鏈輪旋轉，從而能夠同時控制四個上鎖銷的上下移動，在兩個支撐裝置進行堆疊時能夠快速讓四個上鎖銷快速插入對應的第二定位孔內，從而達到快速定位鎖定的效果。

技術特征：

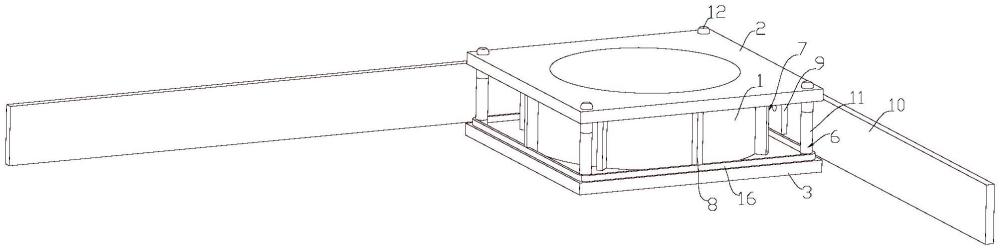

1.一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，包括中心腔柱(1)，其特征在于，所述中心腔柱(1)的頂側連接有上撐板(2)，所述中心腔柱(1)的底側連接有下撐板(3)，所述上撐板(2)的頂側四個轉角處均開設有第一定位孔(4)，所述下撐板(3)頂側的四個轉角處開設有四個第二定位孔(5)，相互靠近的所述第一定位孔(4)和所述第二定位孔(5)的位置相互對應，所述第一定位孔(4)與所述第二定位孔(5)之間設置有鎖定件(6)，所述中心腔柱(1)的外周側設置有加強件(7)。

2.根據權利要求1所述的一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，其特征在于，所述加強件(7)包括有數量若干的加強筋(8)，若干個所述加強筋(8)呈環形陣列分布連接于所述中心腔柱(1)的外周側。

3.根據權利要求2所述的一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，其特征在于，所述上撐板(2)相鄰的兩個邊側下方設置有定位板(9)，所述定位板(9)與對應的所述加強筋(8)連接，兩個所述定位板(9)上均通過螺栓連接有連接板(10)。

4.根據權利要求3所述的一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，其特征在于，所述鎖定件(6)包括有下鎖銷(11)和上鎖銷(12)，所述下鎖銷(11)設置于所述第二定位孔(5)的上方，所述下鎖銷(11)與所述下撐板(3)轉動連接，所述上鎖銷(12)滑動連接于所述第一定位孔(4)內，所述上鎖銷(12)的底端連接有螺柱(13)，所述螺柱(13)插入所述下鎖銷(11)內并與所述下鎖銷(11)螺紋連接。

5.根據權利要求4所述的一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，其特征在于，所述上鎖銷(12)的頂端延伸至所述上撐板(2)的上方并呈弧形設置，所述下鎖銷(11)的底端開設有與所述上鎖銷(12)頂端對應的內凹弧槽(14)。

6.根據權利要求5所述的一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，其特征在于，四個所述下鎖銷(11)的外周側底部嵌入有鏈輪(15)，且所述鏈輪(15)與所述下鎖銷(11)為固定連接，四個所述鏈輪(15)的外周側共同嚙合有一個鏈條(16)。

技術總結
本發明涉及一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，包括中心腔柱，所述中心腔柱的頂側連接有上撐板，所述中心腔柱的底側連接有下撐板。本發明涉及鋼混組合梁預抬高支撐的技術領域。該一種基于預抬高鋼混組合梁落梁體系轉換的支撐裝置，可快速將多個該支撐裝置疊加在一起，同時還能夠快速對相鄰的兩個支撐裝置進行定位，提高多個該支撐裝置使用安裝時的效率和安全穩定性，降低了施工過程中存在鋼箱梁滑移、傾斜、扭曲、失穩的安全風險，并且能對多跨單幅整聯鋼箱梁進行預抬高支撐，確保了對鋼混組合梁成橋線型高程的有效控制，以實現對鋼混組合梁墩頂負彎矩區域施加預壓力的目的，達到了提高整體施工效率的效果。

技術研發人員：林金彪,張小龍,王偉,擺彥福,安全壽,姚愛軍,韓華,王自寧,魏曉峰,馬巍,張長青,馬壯,海軍,柳淵,李曉龍,丁永同
受保護的技術使用者：寧夏公路橋梁建設有限公司
技術研發日：
技術公布日：2025/4/24
