本發明涉及醫療器械的，尤其是涉及一種紫外線燈照射強度測試裝置。

背景技術：

1、在臨床治療過程中，多以紫外線燈照射的方式進行治療、殺菌以及消毒；根據紫外線燈使用規范要求，使用紫外線燈時需要進行強度檢測，使用到測試裝置；

2、現有技術中的紫外線燈照射強度測試裝置，設置擋板用于對紫外線燈下方的紫外光線進行遮擋，對在下方操作的醫務人員進行保護，防止紫外線直射至醫務人員；

3、但是現有技術中的測試裝置，在不同高度位置對紫外線燈強度測試時，需要在關閉紫外線燈后，測試人員在架板上轉動吊桿，才可重新打開紫外線燈，在不同高度位置對紫外線燈強度進行測試，這樣操作費時、費力，降低了測試工作效率。

技術實現思路

1、為了解決上述背景技術中提出的問題，本發明提供一種紫外線燈照射強度測試裝置。

2、本發明提供的一種紫外線燈照射強度測試裝置采用如下的技術方案：

3、一種紫外線燈照射強度測試裝置，包括底板、頂板以及紫外燈，所述底板正上方處設置有頂板，所述頂板與底板之間通過兩塊支撐板固定連接，所述支撐板上靠近頂端位置處通過安裝結構安裝有紫外燈，兩塊所述支撐板相互靠近一側面靠近頂端位置處均通過螺絲緊固有固定板，兩塊所述固定板上通過間歇式升降結構設置有升降板，所述升降板上設置有放置結構，用于放置多張指示卡；

4、所述間歇式升降結構包括固定連接在固定板下面處的豎板，所述豎板上活動套設有套框，所述升降板連接在兩個套框底端，所述豎板與套框上設置有限位結構，所述支撐板正面靠近中間處通過螺絲緊固有u形板，所述u形板正面中間處安裝有第一電動伸縮桿，所述第一電動伸縮桿輸出軸穿過u形板一端處設置有切換框，所述切換框上設置有自動切換結構，所述切換框呈“u”形狀，所述切換框一端處固定穿過有第一插桿，所述切換框另一端處固定穿過有第二插桿，所述套框一側面上安裝有固定框，所述固定框上水平段開設有第一橫槽，所述固定框上豎直段開設有豎槽，相鄰所述第一橫槽與豎槽之間相互連通，所述固定框上下方處固定嵌入有嵌入板，所述嵌入板上開設有第一斜槽，所述第一斜槽與最下方的第一橫槽和豎槽連通，所述套框另一側面上開設有多組第二橫槽和第二斜槽，所述第二橫槽與第二斜槽之間相互間隔設置，所述第二橫槽和第二斜槽在套框上沿豎直方向分布，所述第二橫槽內左端處以及第二斜槽下端處均設置有封堵結構，所述第一插桿的一端活動插進第一橫槽中。

5、優選的，所述安裝結構包括固定穿過支撐板上靠近頂端處的固定管，所述固定管中活動穿過拉桿，所述拉桿一端上安裝有拉盤所述拉盤上安裝有第一把手，所述拉桿另一端上安裝有抵緊筒，所述拉桿上套設有彈簧，所述彈簧兩端分別連接在抵緊筒和固定管上。

6、優選的，所述自動切換結構包括安裝在u形板一側面上的第二電動伸縮桿，所述第二電動伸縮桿輸出軸一端固定連接在切換框上，所述切換框靠近第一電動伸縮桿一側面上開設有滑槽，所述第一電動伸縮桿輸出軸一端上連接有t形塊，所述t形塊滑動設置在滑槽中。

7、優選的，所述封堵結構包括轉動連接在第二橫槽內左端處的第一轉軸，所述第一轉軸上固定套設有第一擋塊，所述第一擋塊與第二橫槽的槽壁之間連接有扭簧，所述第二斜槽內下端槽壁處轉動連接有第二轉軸，所述第二轉軸上固定套設有第二擋塊，所述第二擋塊與第二斜槽槽壁之間連接有扭簧。

8、優選的，所述限位結構包括固定連接在豎板底端上的限位板，所述限位板的外徑為豎板外徑1.2倍的方形板，所述限位板側面活動貼合在套框內壁上，所述套框上面處安裝有磁塊，所述豎板上設置有固定吸附在磁塊上的鐵塊。

9、優選的，所述放置結構包括開設在升降板中的內槽，所述內槽中放置有放置板，所述放置板上面處開設有放置槽，所述放置槽中多張指示卡，所述升降板上處于內槽位置處鉸接有翻蓋板，所述翻蓋板上中間處開設有測試孔，所述翻蓋板上面靠近前側兩個邊角位置處均安裝有第二把手，所述放置板與底板之間設置有傳動結構。

10、優選的，所述傳動結構包括固定連接在放置板左端處的u形桿，所述u形桿活動穿出升降板，所述底板左端面中間處固定安裝有傳動板，所述傳動板上開設有傳動槽，所述傳動槽呈階梯狀，所述u形桿活動穿過傳動槽，所述u形桿穿出開設在支撐板上的矩形槽。

11、綜上所述，本發明包括以下有益技術效果：

12、1、本發明通過在升降板上設置多張指示卡的放置結構，升降板通過間歇式升降結構設置在支撐板上，通過間歇式升降結構，可帶動升降板在豎直方向上，向下間歇式移動以及向上間歇式移動，來自動調解升降板上指示卡的高度，從而在不同高度位置處對紫外燈照射強度進行檢測，并且無人測試人員操作，安全性也更高，同時也提高了測試工作效率；

13、2、本發明通過設置有切換結構，可自動對間歇式升降結構上第一插桿或第二插桿進行切換，使得升降板可順利的間歇式下移或間歇式下移；

14、3、本發明通過設置有限位結構，可在套框移動至豎板上的最下方，以及套框移動至豎板上的最上方處時，在豎板上對套框進行限位，避免因套框重力在豎板上的移動，而導致無法順利對第一插桿和第二插桿進行切換工作；

15、4、本發明通過設置有放置結構和傳動結構，放置結構用于放置多張指示卡，并且升降板在上下移動的過程之中，通過傳動結構可自動的推動放置結構在升降板內沿水平方向間歇式的移動，使得可在指示條上不同位置，對不同高度位置的紫外燈強度進行檢測。

技術特征：

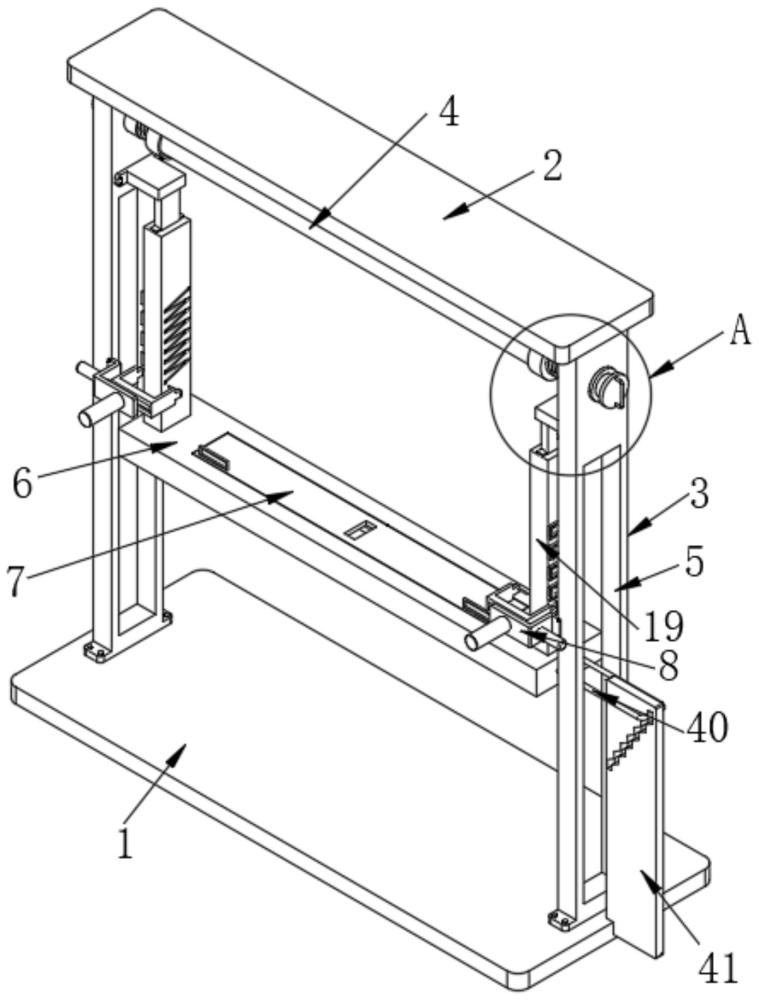

1.一種紫外線燈照射強度測試裝置，包括底板（1）、頂板（2）以及紫外燈（4），其特征在于：所述底板（1）正上方處設置有頂板（2），所述頂板（2）與底板（1）之間通過兩塊支撐板（3）固定連接，所述支撐板（3）上靠近頂端位置處通過安裝結構安裝有紫外燈（4），兩塊所述支撐板（3）相互靠近一側面靠近頂端位置處均通過螺絲緊固有固定板（18），兩塊所述固定板（18）上通過間歇式升降結構設置有升降板（6），所述升降板（6）上設置有放置結構，用于放置多張指示卡；

2.根據權利要求1所述的一種紫外線燈照射強度測試裝置，其特征在于：所述安裝結構包括固定穿過支撐板（3）上靠近頂端處的固定管（20），所述固定管（20）中活動穿過拉桿（21），所述拉桿（21）一端上安裝有拉盤（22）所述拉盤（22）上安裝有第一把手（23），所述拉桿（21）另一端上安裝有抵緊筒（24），所述拉桿（21）上套設有彈簧（25），所述彈簧（25）兩端分別連接在抵緊筒（24）和固定管（20）上。

3.根據權利要求1所述的一種紫外線燈照射強度測試裝置，其特征在于：所述自動切換結構包括安裝在u形板（8）一側面上的第二電動伸縮桿（30），所述第二電動伸縮桿（30）輸出軸一端固定連接在切換框（10）上，所述切換框（10）靠近第一電動伸縮桿（9）一側面上開設有滑槽（31），所述第一電動伸縮桿（9）輸出軸一端上連接有t形塊（29），所述t形塊（29）滑動設置在滑槽（31）中。

4.根據權利要求1所述的一種紫外線燈照射強度測試裝置，其特征在于：所述封堵結構包括轉動連接在第二橫槽（28）內左端處的第一轉軸，所述第一轉軸上固定套設有第一擋塊（32），所述第一擋塊（32）與第二橫槽（28）的槽壁之間連接有扭簧，所述第二斜槽（27）內下端槽壁處轉動連接有第二轉軸，所述第二轉軸上固定套設有第二擋塊（33），所述第二擋塊（33）與第二斜槽（27）槽壁之間連接有扭簧。

5.根據權利要求1所述的一種紫外線燈照射強度測試裝置，其特征在于：所述限位結構包括固定連接在豎板（17）底端上的限位板，所述限位板的外徑為豎板（17）外徑1.2倍的方形板，所述限位板側面活動貼合在套框（19）內壁上，所述套框（19）上面處安裝有磁塊（35），所述豎板（17）上設置有固定吸附在磁塊（35）上的鐵塊（34）。

6.根據權利要求1所述的一種紫外線燈照射強度測試裝置，其特征在于：所述放置結構包括開設在升降板（6）中的內槽（37），所述內槽（37）中放置有放置板（38），所述放置板（38）上面處開設有放置槽（39），所述放置槽（39）中多張指示卡，所述升降板（6）上處于內槽（37）位置處鉸接有翻蓋板（7），所述翻蓋板（7）上中間處開設有測試孔（43），所述翻蓋板（7）上面靠近前側兩個邊角位置處均安裝有第二把手（36），所述放置板（38）與底板之間設置有傳動結構。

7.根據權利要求6所述的一種紫外線燈照射強度測試裝置，其特征在于：所述傳動結構包括固定連接在放置板（38）左端處的u形桿（40），所述u形桿（40）活動穿出升降板（6），所述底板（1）左端面中間處固定安裝有傳動板（41），所述傳動板（41）上開設有傳動槽（42），所述傳動槽（42）呈階梯狀，所述u形桿（40）活動穿過傳動槽（42），所述u形桿（40）穿出開設在支撐板（3）上的矩形槽（5）。

技術總結
本發明涉及醫療器械的領域，公開了一種紫外線燈照射強度測試裝置，包括底板、頂板以及紫外燈，所述底板正上方處設置有頂板，所述頂板與底板之間通過兩塊支撐板固定連接，所述支撐板上靠近頂端位置處通過安裝結構安裝有紫外燈，兩塊所述支撐板相互靠近一側面靠近頂端位置處均通過螺絲緊固有固定板，兩塊所述固定板上通過間歇式升降結構設置有升降板，所述升降板上設置有放置結構，用于放置多張指示卡，通過間歇式升降結構，可帶動升降板在豎直方向上，向下間歇式移動以及向上間歇式移動，來自動調解升降板上指示卡的高度，從而在不同高度位置處對紫外燈照射強度進行檢測，并且無人測試人員操作，安全性也更高，同時也提高了測試工作效率。

技術研發人員：張永堅,徐敏,陶穆峰,趙利明,劉亦兵,楊永新,何俊凱,劉京靄
受保護的技術使用者：藍鉑醫療科技發展（蘇州）有限公司
技術研發日：
技術公布日：2025/4/28
