本發明涉及測量工具，具體為一種電動卷尺。

背景技術：

1、人類生產生活中對長度測量需求由來已久，早期為了滿足建筑，木工、裁縫等行業簡單長度測量，出現以人力抽動的軟卷尺，鋼卷尺等，結構簡單、成本低、攜帶方便，但存在一定的弊端，如手抽動卷尺時，手部受力很難保持絕對穩定和均勻，容易使卷尺拉伸或收縮、且抽動速度不均勻，手部抖動等情況也難以避免、這些都會導致測量結果出現較大的誤差，難以達到高精度測量的要求，所以針對一些高精度要求測量需要不斷地反復測量，這樣會影響工作效率，也會因頻繁快速抽動的不均勻力度導致卷尺內部的發條彈簧疲勞，變形甚至斷裂，導致卷尺無法正常收卷。而且在抽動卷尺時，若尺帶彈出速度過快，邊緣可能會割傷手指，若卷尺脫手飛出，可能會打到自己或他人，造成一定的傷害。

2、后來市場上出現中國專利cn94245836多功能電動卷尺提出的一種機構和電子相互結合的設計，在結構相關的外殼內置帶有收卷軸及導向軸的機芯，帶蝸桿的永磁電動機作為動力源，通電后，永磁體產生的磁場與通電線圈相互作用，使電動機軸帶動蝸桿旋轉，輸出穩定動力，其轉速和扭矩可以滿足電動卷尺收放尺帶的要求，蝸輪帶卷尺的收卷軸套，及安裝在蝸輪與帶卷尺的收卷軸套之間的超離合器，使動力正常傳遞，實現尺帶收卷，并控制卷尺運動的具有自動復位的按鈕開關，配有串聯電池組，它解決了手動抽拉卷尺的缺點，但存在，結構復雜，內部功能附加太多，導致結構復雜，一定程度上再外殼內部布置太多的測量器具，造成結構的牢固和穩定性下降，最重要的問題點是，該專利電動卷尺的傳動設計存在最大的不足，?僅依靠電動機的正反轉動來實現尺帶的伸縮，在實際應用中會出現在尺帶放出過程中，由于尺帶脹死現象而導致不能平穩的按預期速度放出或縮回，大大的影響電動卷尺設計的初衷是為了用戶的便捷、及正常使用和測量。

3、隨著電動卷尺在各方面的完善性下，中國專利cn200610051847又提供了一種《電動卷尺》，其尺芯卷繞上尺帶，尺帶一端尺鉤通過尺殼上的開口伸在尺殼外面，尺芯內的電動機通過傳動機構分別驅動連接尺芯和尺帶上面的出尺大滾輪，其中電動機、電源部分、控制開關連接成控制電動機進行正反轉動的控制回路。

4、上述專利技術方案專利重要特征在于當卷尺在放出和縮回模式下，電動機開始運轉，電機軸的小齒輪將動力傳遞給其他齒輪，這些繁瑣的齒輪會逐步增大扭矩來拉動尺帶放出和縮回。在整個過程中，不同大小的齒輪可以改變傳動比帶動尺帶的伸出及收回，繁瑣的齒輪減少尺帶的膨脹死現象（尺帶卡住），利用齒輪系統，確保動力傳輸?shù)捻槙场５嬖谝欢ǖ谋锥耍紫葞в旋X輪傳動的電動卷尺內部結構復雜，這是它的體積和重量相對較大，不便于攜帶，而且一但某個齒輪出現故障，不便于維修。其次易受環境影響，內部的齒輪結構容易受到灰塵、沙粒等雜質的侵入。一旦這些雜質進入齒輪之間，會增加摩擦力、磨損齒輪，甚至可能導致齒輪卡死，影響卷尺正常工作。?最后成本較高，由于其結構復雜，包括多個齒輪等零部件，這種電動卷尺的生產成本較高，價格通常比普通卷尺貴很多，這也限制了它的市場普及程度。

技術實現思路

1、為解決上述問題，本發明采用如下的技術方案。

2、一種電動卷尺，包括，外殼，所述外殼內部的一端設置有卷尺容納腔，另一端設置有電源腔，外殼的一端還設置有開口，開口與卷尺容納腔相連通；滾筒，轉動設置于卷尺容納腔內，滾筒四周環繞設置有若干導輥，導輥的兩端分別與外殼內壁轉動連接；電動機，設置于所述滾筒內部的空腔內，電動機的輸出端與滾筒的一端相連接，電動機的另一端與殼體相連接；尺帶，卷繞設置在滾筒外壁上，尺帶的一端與滾筒外壁固定連接，尺帶的另一端從開口伸出，尺帶設置在若干導輥圍合的空間內；供電組件，設置于電源腔內；控制電路板，設置于外殼內部；控制開關，設置于外殼外壁，控制開關、供電組件和電動機分別與控制電路板相連接。

3、作為優選，所述外殼包括半殼一和半殼二，所述半殼一內壁固定設置有筒軸，滾筒轉動設置于筒軸上，電動機設置于筒軸內。

4、作為優選，所述滾筒與半殼一之間的筒軸上設置有大軸承。

5、作為優選，所述電動機的輸出軸伸出滾筒且與半殼二通過小軸承轉動連接。

6、作為優選，所述開口里面轉動設置有滾軸，尺帶放置在滾軸上方。

7、作為優選，所述滾筒四周環繞設置有若干導輥，導輥的兩端分別與外殼內壁轉動連接。

8、相比于現有技術，本發明具有的有益效果為：

9、本發明，導輥分布在滾筒四周，當出帶時尺帶會瞬間從內圈向外圈脹開，此時尺帶最外圈會緊貼于導輥，利用導輥的旋轉極大地化解了由于脹尺而產生的出帶摩擦力，有效防止尺帶出帶扭曲和卡死，也使尺帶更順滑，真正意義上用簡單合理的結構，實現尺帶放縮麻利平穩，工作可靠，低成本、易生產、易維修、定價合理易市場推廣和用戶普及化。

10、本發明，尺帶在伸出和收回時在出口出會產生很大的摩擦力，滾軸可以讓尺帶順滑地移動，避免尺帶和出帶口因直接摩擦而損壞,尤其是尺帶伸出越長由于重力尺帶會和出口摩擦力加大，出帶滾軸大大減少了摩擦,并且可以引導尺帶，確保尺帶能夠按照正確的方向出帶和收帶，防止尺帶在出口處卡住或者扭曲。

技術特征：

1.一種電動卷尺，其特征在于，包括，

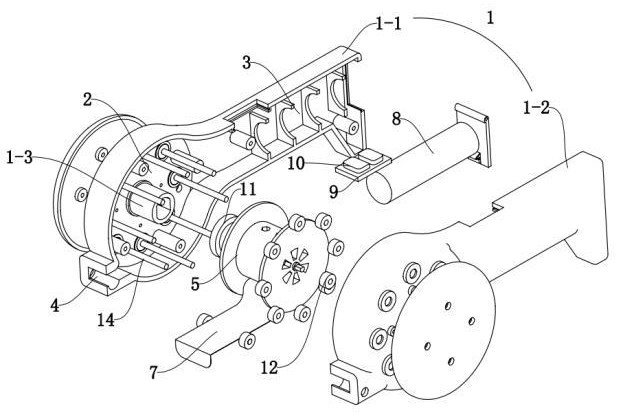

2.根據權利要求1所述的一種電動卷尺，其特征在于，所述外殼（1）包括半殼一（1-1）和半殼二（1-2），所述半殼一（1-1）內壁固定設置有筒軸（1-3），滾筒（5）轉動設置于筒軸（1-3）上，電動機（6）設置于筒軸（1-3）內。

3.根據權利要求2所述的一種電動卷尺，其特征在于，所述滾筒（5）與半殼一（1-1）之間的筒軸（1-3）上設置有大軸承（11）。

4.根據權利要求1所述的一種電動卷尺，其特征在于，所述電動機（6）的輸出軸伸出滾筒（5）且與半殼二（1-2）通過小軸承（12）轉動連接。

5.根據權利要求1所述的一種電動卷尺，其特征在于，所述開口（4）里面轉動設置有滾軸（13），尺帶（7）放置在滾軸（13）上方。

技術總結
本發明涉及工具測量技術領域，具體公開了一種電動卷尺，包括，外殼，所述外殼內部的一端設置有卷尺容納腔，另一端設置有電源腔，外殼的一端還設置有開口，開口與卷尺容納腔相連通；滾筒，轉動設置于卷尺容納腔內；電動機，設置于所述滾筒內部的空腔內，電動機的輸出端與滾筒的一端相連接，電動機的另一端與殼體相連接；尺帶，卷繞設置在滾筒外壁上，尺帶的一端與滾筒外壁固定連接，在滾筒周圍設置有轉動導輥，卷尺尺帶最外圈將受其束縛直至延伸到外殼開口處；供電組件，設置于電源腔內；控制電路板，設置于外殼內部；控制開關，設置于外殼外壁。本發明整體的電動卷尺用最簡單、合理的結構使尺帶能平滑、穩定、勻速縮放自如可靠的工作。

技術研發人員：吉曉林,韓麗娟
受保護的技術使用者：鹽城鴻勒佳科技有限公司
技術研發日：
技術公布日：2025/4/28
