本發明涉及厚度測量的，尤其涉及一種海域海灘侵蝕淤積厚度測量設備。

背景技術：

1、海洋與海浪的持續作用致使海灘頻繁出現侵蝕與淤積現象，影響需要海域海灘侵蝕淤積厚度測量設備，準確測量海灘侵蝕淤積厚度變化，利用測量數據，更科學地評估海岸生態健康狀況，及時發現潛在生態風險。

2、現有的潮灘侵蝕淤積厚度自動測量儀，通常采用自容式工作模式，無需繁瑣的電纜與外接電源，依靠內部安裝堿性電池供電，功耗極低，可實現長期穩定監測，該設備具備高速藍牙通訊功能，數據傳輸便捷，重量約450g，采用回聲探測的原理來測量儀器和底質之間的距離定量，來反映底質的侵蝕和淤積情況，通常安裝在一個外部支架上，隨后將支架安裝在合適的測量位置即可。

3、但現有技術中，隨著設備使用時間的延長，核心部件逐漸損耗，導致監測精度下降，甚至超出誤差范圍，而工作人員難以通過常規手段快速判斷設備是否出現誤差，且設備采用自容式工作模式，無法快速遠程反饋自身狀態，導致監測數據的準確性和可靠性受到嚴重影響，目前主要方式是定期巡檢，進行拆卸、地面校準，但這一過程需要專業技術人員，攜帶專業校準工具前往設備安裝地點，拆卸過程中也需避免對設備造成二次損傷，由于設備多部署在偏遠海灘，環境復雜且交通不便，并且測量器安裝在支架上方，拆卸十分不便，為便于更換維護測量設備，部分采用了可折疊支架，然而，這類支架在實際使用中問題重重，其結構穩定性較差，在海風強勁、海浪沖擊頻繁的海灘區域，極易受到外力作用而晃動或傾斜，輕微的晃動都會干擾傳感器的測量準確性，嚴重時甚至導致設備掉落損壞，并且經過的校準流程后，還需將設備重新安裝回原地點，難以快速便捷實時的反饋自身狀態。

4、為此，提出一種海域海灘侵蝕淤積厚度測量設備，可遠程校準測量設備是否出現問題，確保監測數據的準確性。

技術實現思路

1、本發明的目的在于提供一種海域海灘侵蝕淤積厚度測量設備，解決測量設備無法快速遠程反饋自身狀態的問題。

2、本發明的技術方案為：一種海域海灘侵蝕淤積厚度測量設備，包括豎桿，還包括固定連接在豎桿頂端的支架，固定連接在支架內部的測量器，設置在測量器外部的清刮件，固定連接在支架內部的驅動件，固定連接在驅動件的輸出端的傳動桿，設置有兩個且連接在支架兩側的搖桿，固定連接在搖桿底端的護套，以及轉動連接在護套內部的圓板，所述傳動桿的兩側位于搖桿的內部，所述驅動件完全收縮時傳動桿位于初始位，所述傳動桿下移時通過清刮件對測量器的底面處理，所述傳動桿下移時擠壓搖桿和圓板，使得所述圓板旋轉至測量器的正下方且與測量器的底面平行。

3、進一步的，所述支架包括與豎桿固定連接的套架，固定連接在套架頂部的護板，以及設置有兩個且固定連接在套架兩側的直板，所述直板上開設有弧槽口。

4、進一步的，所述搖桿分為直段和斜段，所述搖桿靠近支架的一側設置有圓塊，所述搖桿上開設有直槽口，所述圓塊與直板之間連接有彈簧。

5、進一步的，所述圓塊始終位于弧槽口的內部，所述弧槽口與直槽口的頂端同心。

6、進一步的，所述護套的中部開設有豎槽，所述護套和圓板之間連接有扭簧，所述圓板靠近護套的一側為弧形。

7、進一步的，所述傳動桿包括固定連接在驅動件輸出端的圓桿，設置有兩個且固定連接在圓桿兩側的壓桿，固定連接在圓桿底端的弧塊，以及固定連接在圓桿外部的凸條，所述壓桿位于直槽口的內部，所述壓桿始終與直槽口的內壁貼合，所述弧塊的底面遠離圓桿的位置為弧面。

8、進一步的，所述清刮件包括固定套接在測量器外部的圓套，轉動連接在圓套內部的圓軸，以及固定連接在圓軸底端的圓弧刮條，所述圓軸上開設有導向槽，所述測量器的外表設置有護環，所述護環位于圓弧刮條的正上方，所述導向槽的底部垂直。

9、進一步的，所述圓套與圓軸的接觸面高摩擦處理，所述圓桿位于初始時，所述凸條位于導向槽的內部，且所述壓桿與弧槽口同心。

10、進一步的，所述弧塊的寬度與豎槽的寬度相等，所述弧塊的兩側與豎槽的內壁位于同一平面，所述凸條與弧塊兩者中心線重合。

11、進一步的，所述驅動件包括固定連接在套架內部的伸縮器，以及固定連接在伸縮器內部的蓄電器，所述護板位于蓄電器的正上方。

12、本發明的有益效果：

13、通過傳動桿下移時，先利用清刮件對測量器的底部進行清理，極大地提升了測量器測量海灘侵蝕淤積厚度的準確性與穩定性，為相關研究提供可靠數據基礎，隨后將圓板擠壓至測量器的正下方從而實時反饋測量器與圓板的間距，即可與首次安裝記錄的數據比對，能迅速判斷測量器工作狀態，及時發現問題并采取措施，無需工作人員親臨現場，快速便捷無需拆卸。

14、2、通過單一驅動件作為驅動，并且設備可遠程控制驅動件收縮，從而控制傳動桿的上下移動，即可快速判斷測量器工作狀態，不僅減少了校準過程中的復雜性和潛在錯誤，同時能夠與現有設備快速結構，提高了操作的便捷性和效率，降低了設備的故障率，并且確保了監測數據的連續性，提升了整個設備的可靠性，極大提升了操作便利性，節省人力與時間成本。

15、通過傳動桿下移對搖桿擠壓，來推動搖桿轉動，從而減少電控設備，利用擠壓力，使得設備在長期頻繁的校準操作中，傳動結構能保持良好的工作性能，同時清刮件也隨之傳動桿下移擠壓而旋轉，從而實現對測量器底部的清理，確保在長期的清刮作業中，結構穩定，不易出現松動、位移等情況，保障清刮功能持續有效，進一步提升設備海域環境下的耐用性。

技術特征：

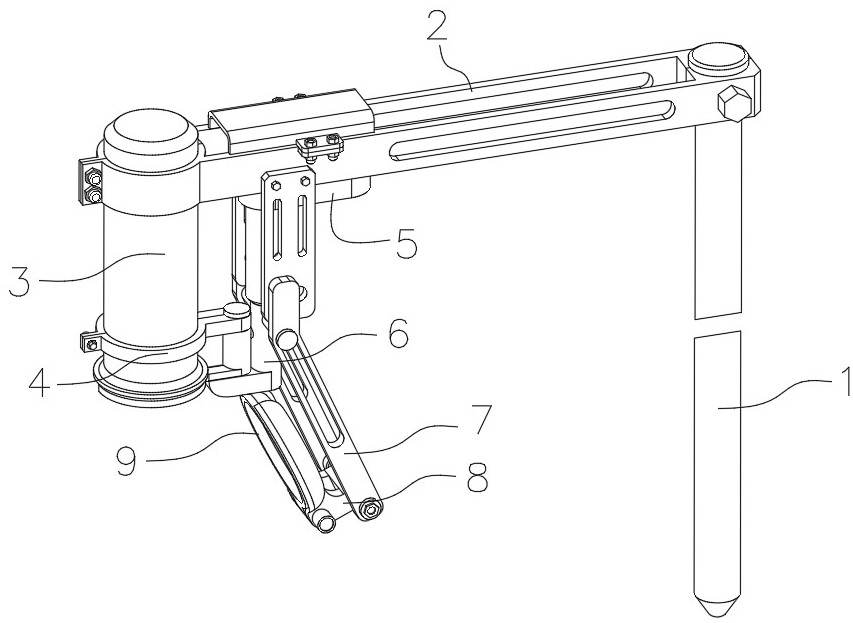

1.一種海域海灘侵蝕淤積厚度測量設備，包括豎桿（1），其特征在于：還包括固定連接在豎桿（1）頂端的支架（2），固定連接在支架（2）內部的測量器（3），設置在測量器（3）外部的清刮件（4），固定連接在支架（2）內部的驅動件（5），固定連接在驅動件（5）的輸出端的傳動桿（6），設置有兩個且連接在支架（2）兩側的搖桿（7），固定連接在搖桿（7）底端的護套（8），以及轉動連接在護套（8）內部的圓板（9），所述傳動桿（6）的兩側位于搖桿（7）的內部，所述驅動件（5）完全收縮時傳動桿（6）位于初始位，所述傳動桿（6）下移時通過清刮件（4）對測量器（3）的底面處理，所述傳動桿（6）下移時擠壓搖桿（7）和圓板（9），使得所述圓板（9）旋轉至測量器（3）的正下方且與測量器（3）的底面平行。

2.根據權利要求1所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述支架（2）包括與豎桿（1）固定連接的套架（21），固定連接在套架（21）頂部的護板（22），以及設置有兩個且固定連接在套架（21）兩側的直板（23），所述直板（23）上開設有弧槽口（231）。

3.根據權利要求2所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述搖桿（7）分為直段（701）和斜段（702），所述搖桿（7）靠近支架（2）的一側設置有圓塊（71），所述搖桿（7）上開設有直槽口（72），所述圓塊（71）與直板（23）之間連接有彈簧（232）。

4.根據權利要求3所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述圓塊（71）始終位于弧槽口（231）的內部，所述弧槽口（231）與直槽口（72）的頂端同心。

5.根據權利要求2所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述護套（8）的中部開設有豎槽（81），所述護套（8）和圓板（9）之間連接有扭簧（801），所述圓板（9）靠近護套（8）的一側為弧形。

6.根據權利要求5所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述傳動桿（6）包括固定連接在驅動件（5）輸出端的圓桿（61），設置有兩個且固定連接在圓桿（61）兩側的壓桿（62），固定連接在圓桿（61）底端的弧塊（63），以及固定連接在圓桿（61）外部的凸條（64），所述壓桿（62）位于直槽口（72）的內部，所述壓桿（62）始終與直槽口（72）的內壁貼合，所述弧塊（63）的底面遠離圓桿（61）的位置為弧面。

7.根據權利要求6所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述清刮件（4）包括固定套接在測量器（3）外部的圓套（41），轉動連接在圓套（41）內部的圓軸（42），以及固定連接在圓軸（42）底端的圓弧刮條（43），所述圓軸（42）上開設有導向槽（421），所述測量器（3）的外表設置有護環（31），所述護環（31）位于圓弧刮條（43）的正上方，所述導向槽（421）的底部垂直。

8.根據權利要求7所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述圓套（41）與圓軸（42）的接觸面高摩擦處理，所述圓桿（61）位于初始時，所述凸條（64）位于導向槽（421）的內部，且所述壓桿（62）與弧槽口（231）同心。

9.根據權利要求6所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述弧塊（63）的寬度與豎槽（81）的寬度相等，所述弧塊（63）的兩側與豎槽（81）的內壁位于同一平面，所述凸條（64）與弧塊（63）兩者中心線重合。

10.根據權利要求4所述的海域海灘侵蝕淤積厚度測量設備，其特征在于：所述驅動件（5）包括固定連接在套架（21）內部的伸縮器（51），以及固定連接在伸縮器（51）內部的蓄電器（52），所述護板（22）位于蓄電器（52）的正上方。

技術總結
本發明涉及厚度測量的技術領域，公開了一種海域海灘侵蝕淤積厚度測量設備，包括豎桿，還包括固定連接在豎桿頂端的支架，固定連接在支架內部的測量器，設置在測量器外部的清刮件，驅動件完全收縮時傳動桿位于初始位，傳動桿下移時通過清刮件對測量器的底面處理，遠程控制傳動桿下移時擠壓搖桿和圓板，使得圓板旋轉至測量器的正下方且與測量器的底面平行。通過傳動桿下移時，先利用清刮件對測量器的底部進行清理，隨后將圓板擠壓至測量器的正下方從而實時反饋測量器與圓板的間距，即可與首次安裝記錄的數據比對，能迅速判斷測量器工作狀態，及時發現問題并采取措施，無需工作人員親臨現場，快速便捷無需拆卸。

技術研發人員：郝義,張啟慧,顧守軍,楊春麗,馮英明,肖倩文
受保護的技術使用者：中國海洋大學
技術研發日：
技術公布日：2025/4/28
