本發明涉及鏡面檢測設備，具體為一種浴室鏡鏡面平整度檢測設備及其使用方法。

背景技術：

1、浴室鏡是放在浴室里供人梳洗用的鏡子，是衛浴空間不可缺少的組成部分。

2、現有技術中，在對浴室鏡進行平整度檢測時，通常需要通過控制檢測設備沿浴室鏡的表面進行移動，在單次的移動過程中，通過調整檢測設備的檢測方法，往往只能對浴室鏡面的凹面或凸面進行單一檢測，便捷性不足，從而使得檢測效率低下，同時在檢測到瑕疵處時，往往需要工作人員手動對瑕疵處進行標記，進而便于后續工作進行，實用性不足，因此需要一種能夠自動對浴室鏡面進行凹凸面同步檢測的同時對瑕疵處進行標記，以避免檢測效率低下、實用性不足的裝置。

技術實現思路

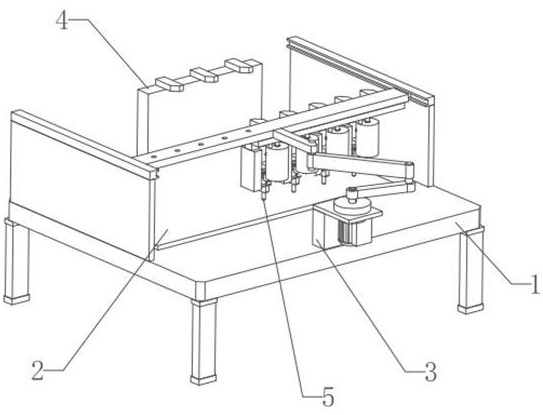

1、本發明的目的在于提供一種浴室鏡鏡面平整度檢測設備及其使用方法，以解決上述背景技術中提出的問題。為實現上述目的，本發明提供如下技術方案：一種浴室鏡鏡面平整度檢測設備，包括測試臺，所述測試臺上設有用于放置浴室鏡的放置臺，所述放置臺的一側設有驅動組件，所述驅動組件上設有輔助移動組件，所述輔助移動組件上設有若干個用于檢測的檢測裝置，若干個所述檢測裝置等距設置，每一個所述檢測裝置的側端均設有啟動組件，所述啟動組件的側端設有標記組件，所述檢測裝置包括反應組件和配合組件，所述反應組件設置在輔助移動組件上，所述配合組件設置在反應組件的一側。

2、優選的，所述驅動組件包括驅動架，所述驅動架設置在放置臺的一側，所述驅動架的底部與測試臺的頂部連接，所述驅動架上轉動連接有驅動盤，所述驅動盤的下方設有驅動電機，所述驅動電機的輸出端與驅動盤的中心處連接，所述驅動盤的上方設有驅動桿，所述驅動桿的端部與驅動盤的中心處鉸接，所述驅動桿的另一端與聯動桿的端部鉸接，所述聯動桿的另一端與滑動架側端的連接架端部鉸接，所述滑動架滑動設置在兩個滑動軌道之間，所述滑動架位于放置臺的上方，兩個所述滑動軌道對稱設置在放置臺的兩側，所述滑動軌道的底部與測試臺的頂部連接。

3、優選的，所述輔助移動組件包括移動架，所述移動架滑動設置在滑動架的底部，所述移動架的側端通過彈簧伸縮桿與滑動架內壁活動連接，所述移動架遠離彈簧伸縮桿一端的頂部設有彈簧桿，所述滑動架遠離彈簧伸縮桿的一側設有若干個與彈簧桿相配合使用的彈簧孔，若干個所述彈簧孔等距離設置，所述移動架遠離驅動架的一側設有若干個等距設置的第一楔形塊，所述放置臺遠離驅動架的一側設有抵觸架，所述抵觸架的底部與測試臺的頂部連接，所述抵觸架上設有若干個與第一楔形塊相配合使用的第二楔形塊，若干個所述第二楔形塊等距設置，當所述移動架帶動第一楔形塊抵觸在第二楔形塊時，能夠通過斜面使得移動架拉伸彈簧伸縮桿并使彈簧桿移動至相鄰的彈簧孔內。

4、優選的，所述反應組件包括l型架，所述l型架設置在兩個第一楔形塊之間，所述l型架頂部的一側與移動架的側端連接，所述l型架側面的底部設有反應滑軌，所述反應滑軌的側端與l型架的側端連接，所述反應滑軌上滑動設有反應架，所述反應架遠離反應滑軌的一側設有出墨腔體，所述出墨腔體的底部連通設置有標記筆，所述標記筆的輸出端朝下設置，所述反應滑軌的上方設有支架，所述支架的側端與l型架的側端連接，所述支架上通過轉動軸轉動連接有反應盤，所述轉動軸遠離支架的一端上套設有套筒，所述套筒遠離支架一側的偏心處鉸接有反應桿，所述反應桿的另一端鉸接在反應架的側端，所述反應盤上設置有水平狀的卡桿，所述卡桿的側端通過壓縮彈簧與支架側端的鎖定架活動連接，所述反應盤遠離支架的一側設有重力弧形塊，所述重力弧形塊的側端與套筒的側端連接，所述重力弧形塊初始狀態下位于套筒的上方一側，所述重力弧形塊上設有限位弧形架，所述限位弧形架的側端與支架的側端連接。

5、優選的，所述配合組件包括連通管道，所述連通管道水平設置在出墨腔體遠離反應桿的一側，所述連通管道的上下兩側均通過l型連接架與l型架的側端連接，所述連通管道靠近出墨腔體的一端與出墨腔體滑動配合，所述連通管道靠近出墨腔體的一端內連通有折疊管，所述折疊管的另一端通過出墨腔體與標記筆的進料端連接，所述連通管道內上下滑動設有移動門，所述移動門的上下兩側均開設有若干個通孔，所述移動門的頂部通過曲形連接桿與觸發桿的一端鉸接，所述觸發桿的中心處通過第一卷簧與定點架轉動連接，所述定點架的側端與l型架的側端連接，所述觸發桿的另一端鉸接有拉動桿，所述拉動桿遠離觸發桿的一端鉸接在反應架側端的基準架上，當所述觸發桿呈水平狀態時，此時移動門位于連桶管道內，所述移動門上的通孔均位于聯動管道內壁中。

6、優選的，所述啟動組件包括觸發錐齒輪，所述觸發錐齒輪設置在連通管道的上方且位于支架遠離反應桿的一側，所述觸發錐齒輪的中心處與轉動軸的端部連接，所述觸發錐齒輪的上方設有水平設置的聯動錐齒輪，所述聯動錐齒輪與觸發錐齒輪之間的夾角為90度，所述聯動錐齒輪的中心處與輔助架轉動連接，所述輔助架的側端與支架的側端連接，所述輔助架的上方設有觸發輪，所述觸發輪的中心處與聯動錐齒輪的中心處連接，所述觸發輪的側端抵觸在傳動輥底部的一側，所述傳動輥的中心處與移動架的底部轉動連接，所述傳動輥底部的直徑大于傳動輥頂部的直徑，所述傳動輥頂部的一側設有控制輪，所述控制輪的側端抵觸在傳動輥頂部的一側，所述控制輪的中心處通過控制軸與移動架的底部連接，所述控制軸外側通過第二卷簧與出料倉的頂部轉動連接，所述出料倉位于控制輪的下方，所述出料倉的頂部與移動架的底部連接。

7、優選的，所述標記組件包括觸發柱，所述觸發柱轉動設置在出料倉內，所述觸發柱與出料倉內壁上下滑動配合，所述觸發柱頂部的中心處與控制軸轉動配合，所述觸發柱的頂部通過復位彈簧與出料倉內的頂部活動連接，所述控制軸的底部位于觸發柱內且與其上下滑動配合，所述觸發柱內設有旋轉柱，所述旋轉柱的頂部與控制軸的底部連接，所述旋轉柱上設有兩個螺旋狀的弧形抵壓件，兩個所述弧形抵壓件呈鏡像相反設置，每一個所述弧形抵壓件最底部的上方均設有一個水平設置的配合桿，所述配合桿的端部與相鄰的觸發柱內壁連接，當所述控制軸旋轉時能夠帶動旋轉柱同步旋轉，并通過兩個弧形抵壓件和配合桿的配合時觸發柱沿出料倉內壁上移并壓縮復位彈簧，所述出料倉的底部通過出料管與連通管道遠離出墨腔體的進料端連接。

8、優選的，所述的一種浴室鏡鏡面平整度檢測設備的使用方法，包括如下步驟：

9、s1：工作人員首先將浴室鏡放置在放置臺上，隨后通過控制驅動電機工作，從而帶動驅動盤在驅動架上旋轉，進而通過驅動桿和聯動的配合，能夠帶動滑動架在兩個滑動軌道之間進行往復移動，從而能夠帶動若干個檢測裝置沿浴室鏡的表面進行移動，完成檢測工作，當滑動架移動至抵觸架一側時，此時檢測裝置移動至浴室鏡面遠離驅動架的一側，通過第一楔形塊和第二楔形塊的配合，使得移動架拉伸彈簧伸縮桿，從而帶動彈簧桿脫離彈簧孔并移動至相鄰的彈簧孔內鎖定，從而帶動若干個檢測裝置沿滑動架相平行的方向移動，并在聯動桿的配合下向驅動架的方向靠近，進而便于完成對浴室鏡面的全部檢測；

10、s2：在若干個檢測裝置移動的過程中，此時標記筆的輸出端貼合鏡面，此時在標記筆的抵觸力下，通過反應架和反應桿的配合，使得重力弧形塊保持靜止，并同步使觸發桿位于水平狀態，當遇到鏡面表面出現凹面情況下時，此時標記筆的底部在失去抵觸力的情況下，出墨腔體和反應架沿反應滑軌的方向下移，并通過反應桿帶動套筒和轉動軸偏轉，從而能夠通過重力弧形塊自身的重力通過卡桿拉伸壓縮彈簧，從而觸發啟動組件工作，并在反應架下移時，通過基準架帶動拉動桿，使得觸發桿在定點架上偏轉，從而通過曲形連接桿帶動移動門沿連通管道上移使得通孔位于連通管道內，使得墨體能夠通過連通管道進入至標記筆內，并在移動過凹面后，通過標記筆與鏡面的抵觸力，在第一卷簧的同步作用下，使得反應架復位，此時重力弧形塊與壓縮彈簧同步復位，當遇到凸面時，能夠通過凸面與標記筆輸出端擠壓的情況下，使得反應架上移，并在上移的過程中，帶動重力弧形塊偏轉同步觸發啟動組件工作，并通過拉動桿帶動觸發桿偏轉，使移動門下移，同步使通孔位于連通管道內，并在移動過凸面后完成復位；

11、s3：在標記筆遇到凹凸面時，此時觸發錐齒輪在轉動軸的作用下轉動，從而帶動聯動錐齒輪和觸發輪同步在輔助架上旋轉，進而通過傳動輥帶動控制輪同步偏轉，由于傳動輥底部的直徑大于頂部的直徑，從而使得控制輪能夠將觸發輪旋轉力度放大，進而使得控制軸同步旋轉，從而旋轉柱同步轉動，通過兩個弧形抵壓件與配合桿的配合，從而帶動觸發柱沿出料倉內壁上移，并壓縮復位彈簧完成蓄力，直至弧形抵壓件與配合桿脫離接觸后，觸發柱通過壓縮的復位彈簧完成釋放復位，從而將出料倉內的墨水瞬間擠壓，使其通過出料管進入至連通管道內，并通過通孔流動至標記筆內完成對瑕疵處的標記，進而對瑕疵處快速反應進行標記。

12、與現有技術相比，本發明的有益效果：

13、本發明中，本裝置使用時，工作人員首先將浴室鏡放置在放置臺上，隨后通過控制驅動組件工作，從而帶動輔助移動組件和若干個檢測裝置沿浴室鏡的表面進行移動，在移動的過程中，當遇到鏡面表面出現凹凸情況下時，均能觸發反應組件工作，從而帶動配合組件工作，使標記組件激活，并在反應組件工作的過程中觸發啟動組件工作，進而對瑕疵處快速反應進行標記，從而提高標記的精準性，并在標記完成后，反應組件帶動配合組件完成自動復位，進而便于檢測過程的連續，當若干個檢測裝置移動至浴室鏡面的另一側后，通過輔助移動組件帶動若干個檢測裝置平移，并同步在驅動組件的作用下帶動若干個檢測裝置再次沿浴室鏡面移動，使其完成浴室鏡面的全部檢測，在此過程中，從而避免了需要工作人員手動調整檢測設備檢測浴室鏡面的凹凸面，提高工作時的便捷，進而提高檢測效率，同時避免了需要工作人員手動對瑕疵處進行標記，進而便于后續工作進行，從而提高本裝置的實用性，并能夠通過輔助移動組件移動的距離，在驅動組件移動距離固定的情況下，得到測量浴室鏡面的面積，從而實現了能夠自動對浴室鏡面進行凹凸面同步檢測的同時對瑕疵處進行標記，實現了高檢測效率、高實用性的效果。

14、本發明中，工作人員首先將浴室鏡放置在放置臺上，隨后通過控制驅動電機工作，從而帶動驅動盤在驅動架上旋轉，進而通過驅動桿和聯動的配合，能夠帶動滑動架在兩個滑動軌道之間進行往復移動，從而能夠帶動若干個檢測裝置沿浴室鏡的表面進行移動，完成檢測工作，當滑動架移動至抵觸架一側時，此時檢測裝置移動至浴室鏡面遠離驅動架的一側，通過第一楔形塊和第二楔形塊的配合，使得移動架拉伸彈簧伸縮桿，從而帶動彈簧桿脫離彈簧孔并移動至相鄰的彈簧孔內鎖定，從而帶動若干個檢測裝置沿滑動架相平行的方向移動，并在聯動桿的配合下向驅動架的方向靠近，進而便于完成對浴室鏡面的全部檢測，并能夠通過彈簧桿移動彈簧孔的數量，從而獲得移動架移動的距離，并根據滑動架固定移動距離的數值下，得到測量浴室鏡面的面積，進一步提高工作時的便利。

15、本發明中，在若干個檢測裝置移動的過程中，此時標記筆的輸出端貼合鏡面，此時在標記筆的抵觸力下，通過反應架和反應桿的配合，使得重力弧形塊保持靜止，并同步使觸發桿位于水平狀態，當遇到鏡面表面出現凹面情況下時，此時標記筆的底部在失去抵觸力的情況下，出墨腔體和反應架沿反應滑軌的方向下移，并通過反應桿帶動套筒和轉動軸偏轉，從而能夠通過重力弧形塊自身的重力通過卡桿拉伸壓縮彈簧，從而觸發啟動組件工作，并在反應架下移時，通過基準架帶動拉動桿，使得觸發桿在定點架上偏轉，從而通過曲形連接桿帶動移動門沿連通管道上移使得通孔位于連通管道內，使得墨體能夠通過連通管道進入至標記筆內，并在移動過凹面后，通過標記筆與鏡面的抵觸力，在第一卷簧的同步作用下，使得反應架復位，此時重力弧形塊與壓縮彈簧同步復位，當遇到凸面時，能夠通過凸面與標記筆輸出端擠壓的情況下，使得反應架上移，并在上移的過程中，帶動重力弧形塊偏轉同步觸發啟動組件工作，并通過拉動桿帶動觸發桿偏轉，使移動門下移，同步使通孔位于連通管道內，并在移動過凸面后完成復位，進而便于檢測過程的連續，從而避免了需要工作人員手動調整檢測設備檢測浴室鏡面的凹凸面，提高工作時的便捷，進而提高檢測效率。

16、本發明中，在標記筆遇到凹凸面時，此時觸發錐齒輪在轉動軸的作用下轉動，從而帶動聯動錐齒輪和觸發輪同步在輔助架上旋轉，進而通過傳動輥帶動控制輪同步偏轉，由于傳動輥底部的直徑大于頂部的直徑，從而使得控制輪能夠將觸發輪旋轉力度放大，進而使得控制軸同步旋轉，從而旋轉柱同步轉動，通過兩個弧形抵壓件與配合桿的配合，從而帶動觸發柱沿出料倉內壁上移，并壓縮復位彈簧完成蓄力，直至弧形抵壓件與配合桿脫離接觸后，觸發柱通過壓縮的復位彈簧完成釋放復位，從而將出料倉內的墨水瞬間擠壓，使其通過出料管進入至連通管道內，并通過通孔流動至標記筆內完成對瑕疵處的標記，進而對瑕疵處快速反應進行標記，從而提高標記的精準性，同時避免了需要工作人員手動對瑕疵處進行標記，進而便于后續工作進行，從而提高本裝置的實用性，通過設置的第二卷簧，使其在遇到過度凹凸面時能夠有足夠的壓縮距離，進一步提高本裝置的靈活性。
