本發明涉及鋰離子電池隔膜檢測，尤其涉及一種鋰離子電池隔膜的檢測方法。

背景技術：

1、鋰離子電池隔膜是位于正負極之間、用于阻隔電子直接接觸又允許鋰離子自由穿梭的重要功能部件。它不僅關系到電池的循環壽命、能量密度和倍率性能，也對安全性起到關鍵保護作用；一旦隔膜在使用過程中出現熱縮、孔道堵塞或界面剝離等問題，電池將面臨嚴重的短路風險。現階段常用的聚乙烯、聚丙烯等聚烯烴隔膜機械強度較佳、成本較低，但高溫下易收縮或熔融，且離子傳輸能力有限。為提高安全性與高能量密度，研究者在傳統聚烯烴基膜上引入具有三維互通孔道結構的多維網絡陶瓷涂層（如α-al2o3），以增強隔膜的耐熱性和離子傳輸性能，滿足當前電動汽車與大型儲能系統對于電池安全與性能的更高需求。

2、然而，這種多維網絡陶瓷層與聚烯烴基膜復合的隔膜在高溫、長時間循環等嚴苛工況下，其微觀結構演變和界面結合穩固度卻難以通過傳統檢測手段得到精準評估。雖然宏觀檢測（例如測量熱收縮率、抗拉強度或表面形貌）能夠發現部分問題，但無法全面掌握三維網絡孔道是否堵塞或塌陷，也難以量化陶瓷層與基膜在多重應力（高溫、振動、電化學循環）下的結合衰退情況。尤其在實際場景中，當電池需要兼顧快速充放電和高安全性時，隔膜的微觀孔道結構及界面穩定狀態就顯得至關重要。因此，如何針對這類兼具三維互通孔道與界面多層耦合特性的復合隔膜，建立可動態監測與定量表征其微觀結構變化的高精度檢測方法，便成為亟待解決的技術難題。

技術實現思路

1、本發明的主要目的在于解決現有的多維網絡陶瓷涂層與聚乙烯基膜復合隔膜在高溫、長時間循環等嚴苛工況下，難以精準評估其微觀結構演變與界面結合牢固度，從而無法滿足對高安全性與高性能需求的技術問題。

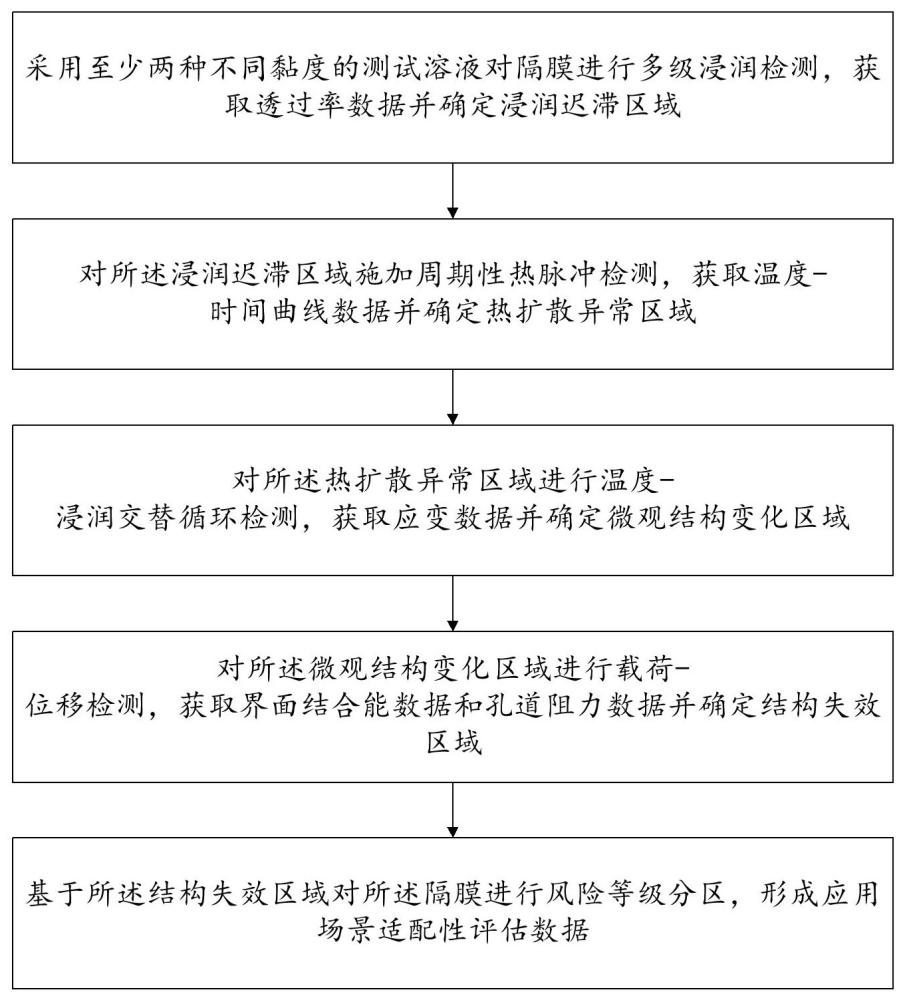

2、本發明第一方面提供了一種鋰離子電池隔膜的檢測方法，所述鋰離子電池隔膜的檢測方法包括：

3、采用至少兩種不同黏度的測試溶液對隔膜進行多級浸潤檢測，獲取透過率數據并確定浸潤遲滯區域；

4、對所述浸潤遲滯區域施加周期性熱脈沖檢測，獲取溫度-時間曲線數據并確定熱擴散異常區域；

5、對所述熱擴散異常區域進行溫度-浸潤交替循環檢測，獲取應變數據并確定微觀結構變化區域；

6、對所述微觀結構變化區域進行載荷-位移檢測，獲取界面結合能數據和孔道阻力數據并確定結構失效區域；

7、基于所述結構失效區域?qū)λ龈裟みM(jìn)行風險等級分區，形成應用場景適配性評估數據。

8、優選的，所述采用至少兩種不同黏度的測試溶液對隔膜進行多級浸潤檢測，獲取透過率數據并確定浸潤遲滯區域，包括：

9、根據所述隔膜的多維網絡陶瓷涂層的孔徑范圍及所述隔膜的聚乙烯基膜的親疏水特性，配制兩種具有不同表面張力的測試溶液；

10、采用所述測試溶液中粘度較低的測試溶液對所述隔膜的多維網絡陶瓷涂層進行第一次浸潤檢測，獲取第一浸潤時間點的網絡孔道透過率分布數據；

11、采用所述測試溶液中粘度較高的測試溶液對所述隔膜進行第二次浸潤檢測，獲取第二浸潤時間點的網絡孔道透過率分布數據；

12、將所述第一浸潤時間點的網絡孔道透過率分布數據與所述第二浸潤時間點的網絡孔道透過率分布數據進行對比，確定所述隔膜的浸潤遲滯區域。

13、優選的，所述根據所述隔膜的多維網絡陶瓷涂層的孔徑范圍及所述隔膜的聚乙烯基膜的親疏水特性，配制兩種具有不同表面張力的測試溶液，包括：

14、獲取所述多維網絡陶瓷涂層中主孔道與支孔道的孔徑分布數據，所述主孔道的孔徑大于0.5μm，且小于或等于2μm，所述支孔道的孔徑大于0.1μm，且小于或等于0.5μm；

15、根據所述主孔道與支孔道的孔徑分布數據選取一種極性有機溶劑和一種非極性有機溶劑，其中所述極性有機溶劑的分子尺寸小于所述支孔道最小孔徑，所述非極性有機溶劑的分子尺寸大于所述支孔道最小孔徑且小于所述主孔道最小孔徑；

16、對所述極性有機溶劑與所述非極性有機溶劑分別加入羥基改性納米氧化鋁顆粒進行改性，所述納米氧化鋁顆粒的粒徑為5nm至20nm；

17、將改性后的所述極性有機溶劑與所述非極性有機溶劑分別與表面活性劑混合，配制得到兩種具有不同表面張力的測試溶液。

18、優選的，所述對所述浸潤遲滯區域施加周期性熱脈沖檢測，獲取溫度-時間曲線數據并確定熱擴散異常區域，包括：

19、對所述浸潤遲滯區域的多維網絡陶瓷涂層與聚乙烯基膜的界面處施加熱脈沖處理；

20、獲取界面處在熱脈沖加載階段的溫度上升曲線數據；

21、獲取界面處在熱脈沖卸載階段的溫度衰減曲線數據；

22、基于所述溫度上升曲線數據和所述溫度衰減曲線數據確定多維網絡陶瓷涂層與聚乙烯基膜界面的熱擴散異常區域。

23、優選的，所述基于所述溫度上升曲線數據和所述溫度衰減曲線數據確定多維網絡陶瓷涂層與聚乙烯基膜界面的熱擴散異常區域，包括：

24、依據所述溫度上升曲線數據中的溫度突變點將所述界面區域劃分為熱響應快速區和熱響應遲滯區；

25、從所述溫度衰減曲線數據中提取熱量滯留特征區域，所述熱量滯留特征區域的溫度衰減速率小于周邊區域的溫度衰減速率；

26、對比所述熱響應遲滯區與所述熱量滯留特征區域的空間分布重疊度，根據所述空間分布重疊度大于80%的區域確定為所述多維網絡陶瓷涂層與聚乙烯基膜界面的熱擴散異常區域

27、優選的，所述對所述熱擴散異常區域進行溫度-浸潤交替循環檢測，獲取應變數據并確定微觀結構變化區域，包括：

28、對所述熱擴散異常區域?qū)?yīng)處的多維網絡陶瓷涂層進行溫度循環處理，溫度范圍為50℃至120℃；

29、在所述溫度循環處理過程中向所述多維網絡陶瓷涂層的孔道網絡中引入模擬電解液進行浸潤；

30、獲取所述多維網絡陶瓷涂層在溫度-浸潤交替循環過程中的孔道結構變形數據；

31、根據所述孔道結構變形數據確定所述多維網絡陶瓷涂層的微觀結構變化區域。

32、優選的，所述在所述溫度循環處理過程中向所述多維網絡陶瓷涂層的孔道網絡中引入模擬電解液進行浸潤，包括：

33、配制碳酸乙烯酯、碳酸二甲酯和碳酸乙基甲酯的混合溶液作為模擬電解液，所述碳酸乙烯酯、碳酸二甲酯和碳酸乙基甲酯的體積比為1:1:1；

34、所述溫度循環處理過程包括升溫階段和降溫階段，其中所述升溫階段的溫度范圍為50℃至120℃，升溫速率為2℃/min，所述降溫階段的溫度范圍為120℃至50℃，降溫速率為1℃/min；

35、在所述升溫階段每升溫10℃向所述多維網絡陶瓷涂層的孔道網絡中引入0.2ml所述模擬電解液；

36、在所述降溫階段每降溫20℃向所述多維網絡陶瓷涂層的孔道網絡中引入0.1ml所述模擬電解液；

37、在整個溫度循環處理過程中，控制所述模擬電解液的累積引入量不超過2ml。

38、優選的，所述對所述微觀結構變化區域進行載荷-位移檢測，獲取界面結合能數據和孔道阻力數據并確定結構失效區域，包括：

39、對所述微觀結構變化區域所在檢測位置的多維網絡陶瓷涂層與聚乙烯基膜的界面施加納米載荷，獲取界面位移-載荷曲線數據；

40、基于所述界面位移-載荷曲線數據計算所述檢測位置處多維網絡陶瓷涂層與聚乙烯基膜的界面結合能數據；

41、沿所述檢測位置處多維網絡陶瓷涂層的孔道網絡走向獲取孔道阻力分布數據；

42、根據所述界面結合能數據和所述孔道阻力分布數據確定所述檢測位置處多維網絡陶瓷涂層的結構失效區域。

43、優選的，所述基于所述結構失效區域?qū)λ龈裟みM(jìn)行風險等級分區，形成應用場景適配性評估數據，包括：

44、獲取所述結構失效區域的孔道網絡損傷率數據；

45、獲取所述結構失效區域所對應的多維網絡陶瓷涂層與聚乙烯基膜界面的能量衰減率數據；

46、根據所述孔道網絡損傷率數據和所述界面能量衰減率數據對所述隔膜進行風險等級評定；

47、基于所述風險等級評定結果生成所述隔膜在50℃至120℃溫度環境下的應用場景適配性評估數據。
