本發明涉及半導體，尤其一種led器件的空間光色評價方法及電子設備、存儲介質。

背景技術：

1、國內外白光led器件實現方法主要是“藍光led芯片+熒光粉層”的方案實現，其中，熒光粉層由“黃/綠/紅熒光粉+硅膠”混合獲得，通過一定工藝技術手段“包覆”在藍光芯片的發光表面，該種方式制作的白光led器件能夠滿足大部分白光照明應用場景需求。但是，對于“空間光色均勻性”有更高要求攝像、拍照、機器視覺等電子數字成像應用場景，還是存在不足。例如：中國專利cn201611083244（一種led封裝結構及其制備方法）、cn201922429405（一種白光led芯片）等中均提及了白光led器件存在的“光斑光色不均勻異常”。

2、目前，實驗室中衡量“光斑光色不均勻異常”的方法主要是：將白光led器件的出射光透射在白色背景板上，觀察其圓形光斑是否呈現“中間藍外圈黃”、“中間白外圈黃”等光色不均異常。這種人工方式雖然能夠一定程度上辨別異常，但是在對光色均勻性要求更為嚴格的領域，一種更為精確的光色均勻性確定方法成為一種需求。

技術實現思路

1、為了克服以上不足，本發明提供了一種led器件的空間光色評價方法及電子設備、存儲介質，有效解決現有l(wèi)ed器件的光色均勻性無法準確定量計算的問題。

2、本發明提供的技術方案為：

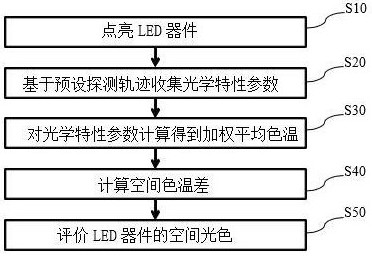

3、一方面，本發明提供一種led器件的空間光色評價方法，包括：

4、提供led器件并點亮；

5、基于預設的至少一條探測軌跡對led器件出光表面上方不同探測點的光學特性參數進行探測，所述光學特性參數包括色溫和光強；所述探測軌跡中包含的探測點位于以所述led器件為圓心的半圓形軌跡上；

6、對探測軌跡上不同探測點的光學特性參數進行加權平均得到加權平均色溫；

7、根據所述加權平均色溫和中心色溫計算得到空間色溫差，所述中心色溫為探測軌跡中位于所述led器件正上方的探測點探測得到的色溫值；

8、根據所述空間色溫差對led器件的空間光色進行評價。

9、另一方面，本發明提供一種電子設備，包括存儲器及處理器，所述存儲器用于存儲計算機程序，所述處理器運行所述計算機程序以使所述電子設備執行如上述的空間光色評價方法。

10、再一方面，本發明提供一種存儲介質，所述存儲介質中存儲有至少一條指令，所述指令由處理器加載并執行以實現上述的空間光色評價方法。

11、本發明提供的led器件的空間光色評價方法及電子設備、存儲介質，通過立體化的探測方式，收集以led器件為球心的半球面上不同方向的多條探測軌跡上的光學參數，探測范圍能全面覆蓋led器件的各發光方向；并進一步結合光強采用加權平均法得到加權平均色溫，準確地反映人眼所感受到的整體色溫差，最終計算得到的空間色溫差值能有效體現光色均勻性；如，當空間色溫差值小于預設閾值時，說明led器件的光色均勻性較好，各個區域的光色表現較為一致；反之，當空間色溫差值大于預設閾值時，則表明led器件在某些區域的光色可能存在較大的偏差，需要進一步優化和改進。實現光色均勻性的定量計算，能準確、客觀地反映出led器件在整個空間的光色一致性程度；避免人眼主觀評價可能帶來的誤差。

技術特征：

1.一種led器件的空間光色評價方法，其特征在于，包括：

2.如權利要求1所述的空間光色評價方法，其特征在于，所述基于預設的至少一條探測軌跡對led器件出光表面上方不同探測點的光學特性參數進行探測中，基于多條探測軌跡對led器件出光表面上方不同探測點的光學特性參數進行探測，且所述多條探測軌跡中至少有兩條探測軌跡于led器件所在平面的投影軌跡相互垂直。

3.如權利要求1所述的空間光色評價方法，其特征在于，

4.如權利要求1所述的空間光色評價方法，其特征在于，所述半圓形軌跡的半徑大于led器件最長尺寸的十倍。

5.如權利要求1所述的空間光色評價方法，其特征在于，所述探測點在各探測軌跡中均勻分布，單條探測軌跡中的探測點至少有37個。

6.如權利要求1-5任意一項所述的空間光色評價方法，其特征在于，根據所述空間色溫差對led器件的空間光色進行評價中包括：

7.一種電子設備，其特征在于，包括存儲器及處理器，所述存儲器用于存儲計算機程序，所述處理器運行所述計算機程序以使所述電子設備執行如權利要求1至6中任意一項所述的空間光色評價方法。

8.一種存儲介質，其特征在于，所述存儲介質中存儲有至少一條指令，所述指令由處理器加載并執行以實現如權利要求1至6中任意一項所述的空間光色評價方法。

技術總結
本發明提供的空間光色評價方法及電子設備、存儲介質，通過立體化的探測方式，收集以LED器件為球心的半球面上不同方向的多條探測軌跡上的光學參數，探測范圍能全面覆蓋LED器件的各發光方向；并進一步結合光強采用加權平均法得到加權平均色溫，準確地反映人眼所感受到的整體色溫差，最終計算得到的空間色溫差值能有效體現光色均勻性。

技術研發人員：魏水林,余泓穎,萬晨陽,楊陽,張效良,江柳楊,尹江濤
受保護的技術使用者：江西省晶能半導體有限公司
技術研發日：
技術公布日：2025/4/28
