本發明涉及儲罐罐體超聲分析，具體為一種用于儲罐罐體腐蝕的超聲導波監測裝置。

背景技術：

1、在石油、化工等眾多行業中，儲罐被廣泛應用于儲存各種液體或氣體介質，然而，儲罐罐體由于長期受到內部介質的腐蝕、外部環境的侵蝕以及應力作用等因素影響，容易發生腐蝕損傷，這不僅可能導致介質泄漏，引發安全事故，還會造成巨大的經濟損失，因此，對儲罐罐體腐蝕狀況進行有效的監測具有極其重要的意義，超聲導波檢測技術作為一種新興的無損檢測技術，在長距離管道和板狀結構檢測方面已顯示出獨特的優勢，并逐漸被應用于儲罐罐體的檢測領域，超聲導波能夠在結構中傳播較長距離，可實現對大面積區域的快速掃描檢測，減少檢測時間和成本。

2、申請號為cn202410977348.x的專利申請公開了一種化工用存儲罐耐腐蝕性檢測裝置，包括有罐體和第一連接架等；罐體上連接有蓋板；罐體上設置有加液口；罐體內放置有第一連接架，本發明實現了通過加熱板降低磁懸液在罐體內壁的流掛產生，保證磁粉相對均勻分布均勻，提高裝置對罐體耐腐蝕性檢測能力。

3、然而監測設備往往依靠磁性吸附在儲罐表面，對儲罐罐體進行監測，但對儲罐罐體不同材質適應性較差，難以保證檢測精度和可靠性，同時檢測設備對罐體監測過程中無法使監測器完全與儲罐罐體外壁貼合，導致監測器與存儲罐外壁存在中間媒介，導致超聲導波信號在儲罐罐體傳播過程中衰減較大，導致檢測信號微弱，容易被噪聲淹沒，影響對腐蝕缺陷的準確識別。

技術實現思路

1、本發明的目的在于提供一種用于儲罐罐體腐蝕的超聲導波監測裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于儲罐罐體腐蝕的超聲導波監測裝置，包括防護罩，所述防護罩內壁固定連接有包覆塊，所述防護罩內壁固定連接有監測塊，所述防護罩內部設置有支撐機構，還包括：

3、固定機構，所述固定機構設置在防護罩內壁，所述固定機構包括支撐套一，所述支撐套一外壁與防護罩內壁滑動連接，所述支撐套一底部固定連接有支撐板，所述支撐板外壁開設有滑動槽，所述滑動槽槽壁滑動連接有支撐套二，所述支撐套二內壁包覆連接有滾珠，所述支撐板內壁滑動連接有支撐桿一，所述支撐桿一底部固定連接有壓板一，所述壓板一表面開設有導向槽一，所述支撐套一內壁設置有吸附機構，所述支撐套一底部設置有壓緊組件，所述壓板一材質為彈性金屬材質，用于對吸附機構進行支撐。

4、根據上述技術方案，所述支撐套一頂部固定連接有限位板，所述支撐套一外壁固定連接有導向塊，所述壓板一表面固定連接有彈簧一，所述彈簧一另一端與支撐板底部固定連接，所述支撐板底部固定連接有支撐桿二，所述支撐套一內壁滑動連接有連接管，所述支撐套一內壁開設有導向槽二。

5、根據上述技術方案，所述支撐機構包括調整塊，所述調整塊底部固定連接有支撐桿三，所述支撐桿三外壁固定連接有導向套，所述支撐桿三底部固定連接有密封板，所述支撐桿三外壁滑動連接有吸盤，所述吸盤頂部固定連接有彈簧二，所述彈簧二另一端與導向套內壁固定連接，所述吸盤用于吸附在儲罐罐體外壁，對防護罩進行支撐。

6、根據上述技術方案，所述壓緊組件包括支撐桿四，所述支撐桿四底部與支撐塊頂部開設的導向槽三槽壁滑動連接，所述導向槽三槽壁固定連接有彈簧三，所述彈簧三另一端與支撐桿四外壁固定連接，所述支撐塊底部固定連接有壓板二，所述支撐桿四用于對支撐塊進行導向。

7、根據上述技術方案，所述吸附機構包括吸附塊，所述吸附塊內壁固定連接有連通塊，所述吸附塊內壁固定連接有支撐條，所述吸附塊外壁固定連接有導向板，所述吸附塊底部固定連接有密封邊，所述吸附塊用于通過負壓吸附在儲罐罐體外壁。

8、根據上述技術方案，所述滾珠外壁與導向槽一槽壁接觸，并沿導向槽一槽壁滾動，所述壓板一外壁與吸附塊外壁接觸，并沿吸附塊外壁滑動，所述滾珠用于對支撐套二進行導向。

9、根據上述技術方案，所述調整塊外壁與包覆塊內壁球頭連接，所述導向套內壁與吸盤外壁滑動連接，所述密封板外壁與吸盤內壁滑動連接，所述調整塊用于對吸盤支撐方向進行補償調整。

10、根據上述技術方案，所述支撐桿四頂部與支撐套一底部固定連接，所述壓板二外壁與導向板外壁接觸，所述壓板二用于對密封邊進行壓緊支撐。

11、根據上述技術方案，所述吸附塊外壁與支撐套一內壁滑動連接，所述吸附塊內壁與連接管外壁固定連接，所述導向板外壁與導向槽二槽壁滑動連接，所述吸附塊用于通過負壓帶動支撐套一在吸附塊外壁滑動。

12、與現有技術相比，本發明的有益效果是：

13、1.該用于儲罐罐體腐蝕的超聲導波監測裝置，通過固定機構對監測裝置負壓密封處進行支撐，增加監測裝置吸附的穩定性，使監測塊更加貼合儲罐罐體外壁，并增加監測過程的穩定性，使監測裝置能夠穩定的對儲罐罐體進行腐蝕監測。

14、2.該用于儲罐罐體腐蝕的超聲導波監測裝置，通過支撐機構對監測裝置進行支撐，防止監測裝置在負壓吸附過程中導致偏移，導致監測裝置對儲罐罐體外壁的吸附性變差，使檢測機構穩定，并減少震動，使檢測機構更加穩定的對儲罐罐體進行腐蝕監測。

15、3.該用于儲罐罐體腐蝕的超聲導波監測裝置，通過壓緊組件對監測裝置負壓密封處壓緊，增加監測裝置的吸附的穩定性，防止監測裝置在工作過程中產生位移導致脫落，使監測裝置能夠更加穩定的對儲罐罐體外壁進行腐蝕監測。

16、4.該用于儲罐罐體腐蝕的超聲導波監測裝置，通過吸附機構吸附在儲罐罐體外壁，對監測裝置進行支撐，并使監測塊更加貼合儲罐罐體外壁，防止存在中間媒介，影響監測數據，使監測裝置能夠準確且穩定的對儲罐罐體進行腐蝕監測。

技術特征：

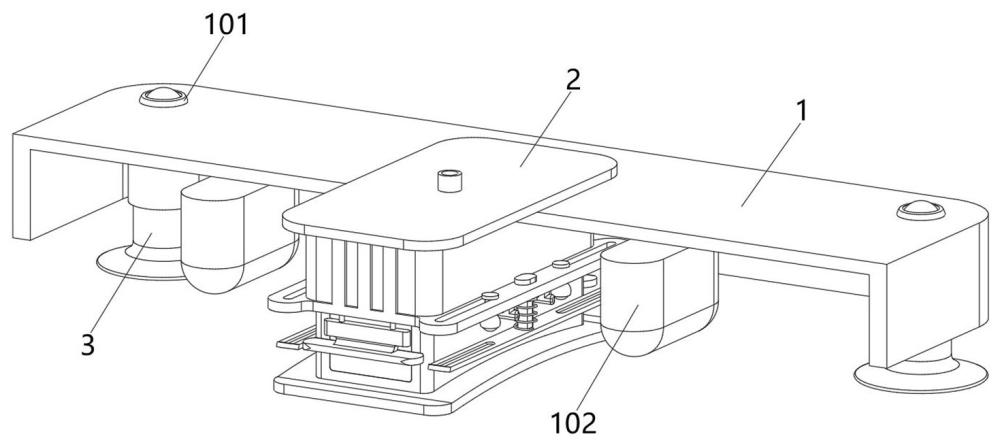

1.一種用于儲罐罐體腐蝕的超聲導波監測裝置，包括防護罩（1），所述防護罩（1）內壁固定連接有包覆塊（101），所述防護罩（1）內壁固定連接有監測塊（102），其特征在于，所述防護罩（1）內部設置有支撐機構（3），還包括：

2.根據權利要求1所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述支撐套一（201）頂部固定連接有限位板（202），所述支撐套一（201）外壁固定連接有導向塊（203），所述壓板一（210）表面固定連接有彈簧一（209），所述彈簧一（209）另一端與支撐板（204）底部固定連接，所述支撐板（204）底部固定連接有支撐桿二（212），所述支撐套一（201）內壁滑動連接有連接管（213），所述支撐套一（201）內壁開設有導向槽二（214）。

3.根據權利要求1所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述支撐機構（3）包括調整塊（301），所述調整塊（301）底部固定連接有支撐桿三（302），所述支撐桿三（302）外壁固定連接有導向套（304），所述支撐桿三（302）底部固定連接有密封板（303），所述支撐桿三（302）外壁滑動連接有吸盤（305），所述吸盤（305）頂部固定連接有彈簧二（306），所述彈簧二（306）另一端與導向套（304）內壁固定連接，所述吸盤（305）用于吸附在儲罐罐體外壁，對防護罩（1）進行支撐。

4.根據權利要求1所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述壓緊組件（4）包括支撐桿四（401），所述支撐桿四（401）底部與支撐塊（402）頂部開設的導向槽三（403）槽壁滑動連接，所述導向槽三（403）槽壁固定連接有彈簧三（404），所述彈簧三（404）另一端與支撐桿四（401）外壁固定連接，所述支撐塊（402）底部固定連接有壓板二（405），所述支撐桿四（401）用于對支撐塊（402）進行導向。

5.根據權利要求1所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述吸附機構（5）包括吸附塊（501），所述吸附塊（501）內壁固定連接有連通塊（502），所述吸附塊（501）內壁固定連接有支撐條（504），所述吸附塊（501）外壁固定連接有導向板（503），所述吸附塊（501）底部固定連接有密封邊（505），所述吸附塊（501）用于通過負壓吸附在儲罐罐體外壁。

6.根據權利要求1所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述滾珠（207）外壁與導向槽一（211）槽壁接觸，并沿導向槽一（211）槽壁滾動，所述壓板一（210）外壁與吸附塊（501）外壁接觸，并沿吸附塊（501）外壁滑動，所述滾珠（207）用于對支撐套二（206）進行導向。

7.根據權利要求3所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述調整塊（301）外壁與包覆塊（101）內壁球頭連接，所述導向套（304）內壁與吸盤（305）外壁滑動連接，所述密封板（303）外壁與吸盤（305）內壁滑動連接，所述調整塊（301）用于對吸盤（305）支撐方向進行補償調整。

8.根據權利要求4所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述支撐桿四（401）頂部與支撐套一（201）底部固定連接，所述壓板二（405）外壁與導向板（503）外壁接觸，所述壓板二（405）用于對密封邊（505）進行壓緊支撐。

9.根據權利要求5所述的一種用于儲罐罐體腐蝕的超聲導波監測裝置，其特征在于：所述吸附塊（501）外壁與支撐套一（201）內壁滑動連接，所述吸附塊（501）內壁與連接管（213）外壁固定連接，所述導向板（503）外壁與導向槽二（214）槽壁滑動連接，所述吸附塊（501）用于通過負壓帶動支撐套一（201）在吸附塊（501）外壁滑動。

技術總結
本發明涉及儲罐罐體超聲分析技術領域，且公開了一種用于儲罐罐體腐蝕的超聲導波監測裝置，包括防護罩，所述防護罩內壁固定連接有包覆塊，所述防護罩內壁固定連接有監測塊，所述防護罩內部設置有支撐機構，還包括：固定機構，所述固定機構設置在防護罩內壁，所述固定機構包括支撐套一，所述支撐套一外壁與防護罩內壁滑動連接，所述支撐套一底部固定連接有支撐板，所述支撐板外壁開設有滑動槽，所述滑動槽槽壁滑動連接有支撐套二。本發明通過固定機構對監測裝置負壓密封處進行支撐，增加監測裝置吸附的穩定性，使監測塊更加貼合儲罐罐體外壁，并增加監測過程的穩定性，使監測裝置能夠穩定的對儲罐罐體進行腐蝕監測。

技術研發人員：林遠龍,王紅源,沈建民,鄧紅星,陳定岳,許波,胡利晨,毛國均,陳坡,張子健
受保護的技術使用者：寧波市特種設備檢驗研究院
技術研發日：
技術公布日：2025/4/28
