本發明涉及紡織品測試，尤其涉及一種紡織品性能測試裝置。

背景技術：

1、紡織品在現代生活中的應用極為廣泛，從服裝、家居用品到工業材料，其質量和性能直接影響著人們的日常生活和生產活動；紡織品的耐磨性能是衡量其質量的重要指標之一，直接關系到產品的耐用性和用戶體驗；傳統的紡織品耐磨性能測試方法主要依賴于人工操作，通過模擬實際使用過程中的摩擦行為來評估紡織品的耐磨性；這種方法雖然直觀，但存在許多不足之處：

2、效率低下：人工操作不僅耗時耗力，而且難以保證測試結果的一致性和準確性；

3、主觀性強：不同的測試人員可能會因為操作習慣、力度控制等因素導致測試結果出現偏差；

4、無法實時監測：傳統方法難以實現對紡織品磨損過程的實時監測和精確量化，不利于及時發現問題并進行調整。

5、經檢索，中國專利申請號為cn202122566308.0的申請方案，公開了一種紡織品耐磨測試儀。所述紡織品耐磨測試儀包括測試儀本體；四個安裝塊，四個所述安裝塊均固定安裝在所述測試儀本體上；兩個連接板，兩個所述連接板分別設置在所述測試儀本體的兩側；兩個橡膠塊，兩個所述橡膠塊分別固定安裝在兩個所述連接板的底部；壓板，所述壓板設置在所述測試儀本體上，所述壓板上開設有通孔；夾緊機構，所述夾緊機構設置在所述測試儀本體上并位于所述壓板的上方。上述文獻中的耐磨測試儀存在以下不足：需要單獨取樣測試，不能夠實時檢測及時發現問題，且測試時還需要夾緊處理，操作繁瑣。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種紡織品性能測試裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

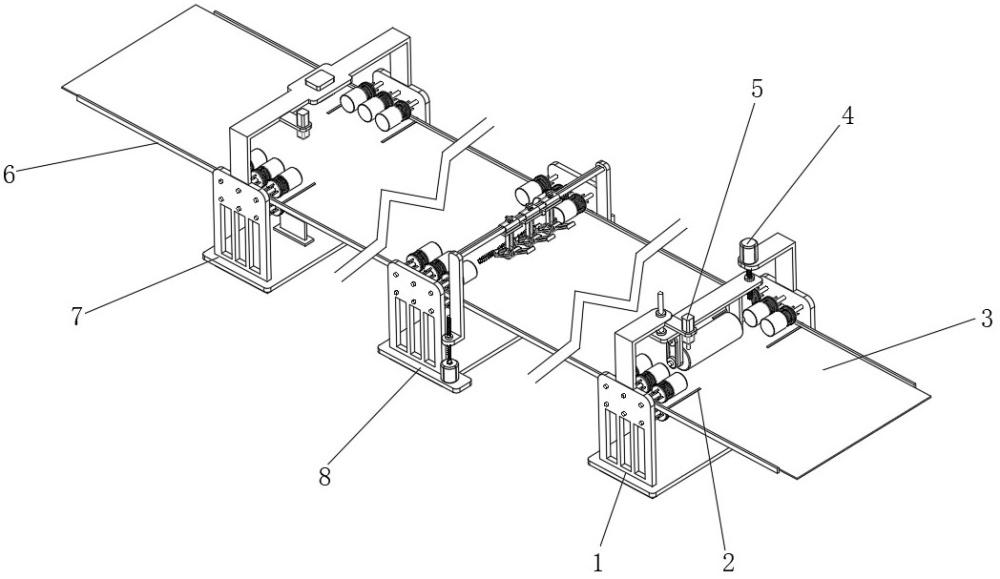

3、一種紡織品性能測試裝置，包括：

4、第一支撐架，所述第一支撐架上安裝有用于對紡織品進行摩擦的摩擦機構；

5、第二支撐架，所述第二支撐架上安裝有用于對紡織品進行檢測的磨損檢測機構；

6、所述磨損檢測機構包括：

7、檢測架，檢測架上安裝有安裝座；

8、環形架，環形架安裝于安裝座底端，環形架一側外壁固定有端架；

9、中心塊，中心塊通過支架安裝于環形架中心位置，中心塊和環形架之間形成環形導向滑道，環形導向滑道在兩端分別向外延伸形成端槽；

10、單向擋板，單向擋板通過軸和發條彈簧安裝于中心塊的兩端，基于發條彈簧的作用力，單向擋板一端緊靠端槽內壁；

11、活動架，活動架一端安裝有滾筒，滾筒可活動的安裝于環形導向滑道、端槽內，活動架另一端固定有連接架，連接架上固定有多個線性分布的彈力柱，彈力柱的一端安裝有檢測鉤，檢測鉤的位置與紡織品頂面適配；

12、套環，套環套于活動架外側，套環通過彈力桿與環形架連接；

13、彈性拉繩，彈性拉繩穿過滾筒的一側，形成u形結構，端架上安裝有拉力傳感器組件，彈性拉繩的兩端安裝于拉力傳感器組件上。

14、作為本發明一種優選的：所述紡織品上設置有標識線；

15、所述第一支撐架上安裝有標識線識別模塊，標識線識別模塊位于標識線的運動路徑上方。

16、作為本發明一種優選的：所述安裝座可活動的安裝于檢測架外側，安裝座頂部內壁通過螺紋連接有用于固定安裝座的固定旋鈕。

17、作為本發明一種優選的：所述第二支撐架上安裝有升降調節電機，升降調節電機的輸出端傳動連接有升降調節螺桿，升降調節螺桿通過螺紋連接于檢測架內壁，第二支撐架上固定有升降導桿，檢測架上下滑動連接于升降導桿外壁。

18、作為本發明一種優選的：所述摩擦機構包括：

19、安裝架，安裝架的底部可轉動的安裝有摩擦輥；

20、摩擦驅動電機，摩擦驅動電機安裝于安裝架上，摩擦驅動電機的輸出端通過同步輪傳動組件與摩擦輥的軸傳動連接。

21、作為本發明一種優選的：所述第一支撐架上安裝有升降控制電機，升降控制電機的輸出端傳動連接有升降控制螺桿，升降控制螺桿通過螺紋連接于安裝架內壁，安裝架可上下滑動的安裝于第一支撐架內壁。

22、作為本發明一種優選的：所述紡織品的運動路徑上設置有透光性檢測機構，所述透光性檢測機構包括：

23、第三支撐架，第三支撐架上安裝有光照強度檢測模塊；

24、固定架，固定架安裝于第三支撐架上，固定架頂部設置有多個照明模塊，光照強度檢測模塊和照明模塊分別位于紡織品的上下兩側。

25、作為本發明一種優選的：所述第一支撐架、第二支撐架、第三支撐架上通過軸可轉動的安裝有壓輪，壓輪成對設置，每對的兩個壓輪位于紡織品的上下兩側。

26、作為本發明一種優選的：所述壓輪一側外壁固定有導向柱，導向柱外側滑動連接有環形壓盤，環形壓盤外側設置有環形膠套，環形膠套上開設有多個環形槽，環形壓盤和壓輪之間通過環形彈性連接帶連接。

27、作為本發明一種優選的：所述第一支撐架、第二支撐架和第三支撐架上安裝有對稱設置的側擋板，兩個側擋板的間距與紡織品的寬度適配。

28、本發明的有益效果為：

29、1.本發明通過設置摩擦機構和磨損檢測機構，能夠通過摩擦機構對紡織品進行摩擦處理，經過摩擦處理的紡織品到達磨損檢測機構處時，若摩擦導致紗線中抽出，或者摩擦使纖維表面產生塑性變形，形成絨毛并纏結成球；經過檢測鉤后會與檢測鉤發生鉤扯，從而拉扯檢測鉤，從而通過活動架拉扯彈性拉繩，拉力傳感器組件能夠實時檢測拉力，從而判斷紡織品的破損程度，以便于評測紡織品的耐磨性能。

30、2.本發明當紡織品破損嚴重，較多紗線或絨毛與檢測鉤發生糾纏，紗線或絨毛不能夠輕易斷裂，隨著紡織品的輸送，持續拉動，活動架的滾筒能夠從一個端槽經過環形導向滑道下半部分后到達另一個端槽內，期間單向擋板被頂開后基于發條彈簧回彈閉合；滾筒被端槽限位后，隨著繼續拉動，彈力柱進一步彎曲形變，從而利于檢測鉤與紗線或絨毛分離；分離后，由于下方的單向擋板封閉，結構在回彈復位時，滾筒通過環形導向滑道的上半部運動至上方的端槽內，期間上方的單向擋板被頂開后基于發條彈簧回彈閉合；實現整個結構的復位。

31、3.本發明的結構在復位時，由于滾筒通過環形導向滑道的上半部運動，能夠盡可能的避免回彈時檢測鉤與紡織品重新鉤扯，提升了可靠性。

32、4.本發明的標識線設置在預設的切割位置附近，即取兩個產品或者兩批次產品的交界處的一小節進行耐磨性能檢測，能夠及時的發現不良品，且不會影響產品的正常售賣，極大地減小了因測試而導致的物料浪費。

33、5.本發明通過設置透光性檢測機構，能夠通過照明模塊的光照，利用光照強度檢測模塊檢測透光情況，從而判定紡織品是否存在因破損而導致的透光異常的情況，通過透光性檢測機構與磨損檢測機構配合檢測，能夠更準確的檢測出問題產品。

34、6.本發明通過設置環形壓盤等結構，能夠在紡織品發生橫向拉扯的情況，環形壓盤基于摩擦力能夠一定程度的配合運動，并在外力消失后，基于環形彈性連接帶的回彈，一定程度的帶動紡織品復位。
