本發明涉及開關特性檢測領域，具體指有一種開關機械特性在線測試設備。

背景技術：

1、開關是電力系統中的重要部件，其能夠斷開或連接電路的兩端，起到對相應的電器通電或斷電的功能。開關包含多個機械特性，例如按壓力度、開關行程、抗振動抗沖擊等。開關在生產完成后，需要對開關進行機械特性檢測。

2、開關的機械特性中，抗振動性能是關鍵參數。開關的應用領域較為廣泛，例如作業車輛、船舶等大型機械設備上，或者剃須刀、榨汁機、筋膜槍等小型電器中。由于開關的應用場景不同，其受到的外界振動的頻率、幅值、周期等也各不相同，例如船舶在海上會受到低頻且隨機的搖晃，作業車輛等是低頻大振幅的振動，而剃須刀、榨汁機、筋膜槍等則是高頻小振幅震動。現有技術中，對開關的抗振動機械特性的檢測，一般是采用工作臺上安裝震顫電機，從而對開關產生振動，但是該方式產生的振動、振幅等是固定的，難以根據開關的應用場景進行設定，也就無法產生多種振幅、多種隨機情況的振動。

3、針對上述的現有技術存在的問題設計一種開關機械特性在線測試設備是本發明研究的目的。

技術實現思路

1、針對上述現有技術存在的問題，本發明在于提供一種開關機械特性在線測試設備，能夠有效解決上述現有技術存在的至少一個問題。

2、本發明的技術方案是：

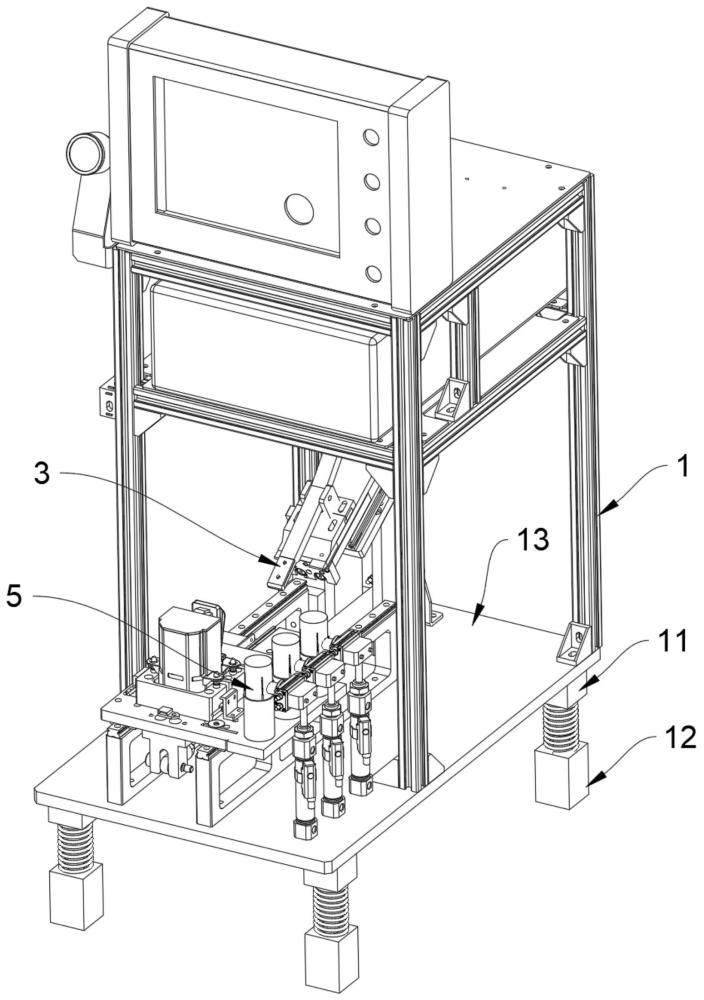

3、一種開關機械特性在線測試設備，包括：

4、機架，包括若干支腿，以及若干支腿共同支撐的測試平臺；

5、震顫?rùn)C(jī)構，設置于測試平臺；

6、開關操作機構，包括開關固定座以及用于操作開關固定座上的開關的上下電機構；

7、測試平臺波動調節機構，支腿包括上支腿和下支腿，測試平臺波動調節機構設置于上支腿和下支腿之間，測試平臺波動調節機構包括彈性件和可調阻尼件，彈性件支撐于上支腿和下支腿之間，可調阻尼件調節彈性件的彈性；

8、振動調節機構，數量為若干，設置于測試平臺，振動調節機構包括容納罐體，容納罐體內容納有阻尼粒子，不同的容納罐體內設置的阻尼粒子不同，容納罐體內部通過上下移動的隔離板分隔成兩個上下隔離的腔體，隔離板的外圈設置有掛耳，隔離板設置有可控開口，容納罐體通過縱向驅動缸驅動，開關操作機構設置有和容納罐體相配合的安裝槽，容納罐體被縱向驅動缸驅動并插入安裝槽后，容納罐體內朝向下的腔體內的阻尼粒子吸收一部分震顫?rùn)C(jī)構發出的振動，安裝槽的頂端抵靠掛耳從而壓緊容納罐體內朝向上的腔體內的阻尼粒子。

9、進一步地，開關操作機構包括滑動座，滑動座設置于測試平臺，滑動座通過橫向驅動缸驅動，開關固定座設置于滑動座；

10、上下電機構包括擺桿，鉸接設置于滑動座上方，擺桿的一端通過按壓驅動缸連接，按壓驅動缸驅動擺桿擺動從而操作開關。

11、進一步地，可調阻尼件為氣囊，氣囊為環形柱狀結構，氣囊的一端固定連接于上支腿或下支腿，下支腿設置有導向柱，導向柱伸入氣囊的內壁，氣囊連接到相應的充氣件，充氣件對氣囊充氣后，氣囊的內圈與導向柱之間的摩擦力增大從而阻礙彈性件的彈力。

12、進一步地，氣囊和充氣件之間設置有保壓閥。

13、進一步地，容納罐體的頂端設置有按壓柱，按壓柱為中空結構，按壓柱內設置有彈簧，未受力狀態下的彈簧凸出于按壓柱的上方，容納罐體被縱向驅動缸驅動并插入安裝槽后，按壓柱抵靠掛耳，彈簧對掛耳施加向上運動趨勢的彈力。

14、進一步地，包括旋轉缸，旋轉缸通過縱向驅動缸驅動，旋轉缸驅動容納罐體轉動。

15、進一步地，隔離板設置有開口槽，可控開口包括鉸接于開口槽一側的轉動板，轉動板通過轉動電機驅動從而遮擋或開放開口槽。

16、進一步地，阻尼粒子為金屬、塑料、橡膠、玻璃、陶瓷其中一種或多種材質支撐的球狀顆粒，阻尼粒子的直徑為1-5mm。

17、進一步地，控制方法包括：

18、s1，控制可控開口關閉，使阻尼粒子全部容納于容納罐體內朝向上的腔體內，控制縱向驅動缸驅動容納罐體插入安裝槽并壓緊，控制震顫?rùn)C(jī)構振動，震顫?rùn)C(jī)構振動的過程中，控制可調阻尼件的阻尼逐漸增大，使開關操作機構受到不同的波動；

19、s2，控制可調阻尼件的阻尼達到最大，控制可控開口打開并下落一部分阻尼粒子到容納罐體內朝向下的腔體內，控制縱向驅動缸驅動容納罐體插入安裝槽并壓緊，阻尼粒子吸收一部分振動后改變開關操作機構受到的振動的幅值或頻率；

20、s3，循環s2，直至全部阻尼粒子下落到容納罐體內朝向下的腔體內，完成測試。

21、因此，本發明提供以下的效果和/或優點：

22、本申請通過彈性件和可調阻尼件實現對上支腿和下支腿之間的支撐剛性的變化，從而改變震顫?rùn)C(jī)構產生的低頻振動在測試平臺發生的波動，使其波動的幅度、范圍等可調，以船舶在海上或作業車輛等低頻振動，以及模擬車輛或船舶在不同載重下對開關產生的波動，可以適用于不同的場景。

23、本申請通過隔離板分隔上下腔體，可控開口分階段釋放粒子，通過粒子下落量調節阻尼強度，逐步增加粒子參與耗能，實現阻尼特性的快速切換與疊加，通過粒子碰撞與摩擦耗散高頻振動能量，逐漸降低傳遞至開關的振動幅值，測試開關在對中振動下的性能。

24、本申請通過安裝槽配合掛耳壓緊其上方的阻尼粒子，可以使該區域的阻尼粒子不參與吸收振動作用，實現本方案的實現。以及通過彈簧對掛耳實施向上的運動趨勢力，從而確保隔離板對其上方的阻尼粒子始終保持?jǐn)D壓狀態。

25、本申請?jiān)O(shè)置有旋轉缸，可以在完成單次測試后對罐體進行旋轉，從而自動適應下一次測量工作，無需人工操作。

26、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書以及附圖中所特別指出的結構來實現和獲得。

27、應當明白，本發明的上文的概述和下面的詳細說明是示例性和解釋性的，并且意在提供對如要求保護的本發明的進一步的解釋。

技術特征：

1.一種開關機械特性在線測試設備，其特征在于：包括：

2.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：所述開關操作機構（3）包括滑動座（33），所述滑動座（33）設置于所述測試平臺（13），所述滑動座（33）通過橫向驅動缸（34）驅動，所述開關固定座（31）設置于所述滑動座（33）；

3.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：所述可調阻尼件（42）為氣囊，所述氣囊為環形柱狀結構，所述氣囊的一端固定連接于所述上支腿（11）或所述下支腿（12），所述下支腿（12）設置有導向柱（14），所述導向柱（14）伸入所述氣囊的內壁，所述氣囊連接到相應的充氣件，所述充氣件對所述氣囊充氣后，所述氣囊的內圈與所述導向柱（14）之間的摩擦力增大從而阻礙所述彈性件（41）的彈力。

4.根據權利要求3所述的一種開關機械特性在線測試設備，其特征在于：所述氣囊和所述充氣件之間設置有保壓閥。

5.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：所述容納罐體（51）的頂端設置有按壓柱（561），所述按壓柱（561）為中空結構，所述按壓柱（561）內設置有彈簧（562），未受力狀態下的所述彈簧（562）凸出于所述按壓柱（561）的上方，所述容納罐體（51）被所述縱向驅動缸（57）驅動并插入所述安裝槽（56）后，所述按壓柱（561）抵靠所述掛耳（54），所述彈簧（562）對所述掛耳（54）施加向上運動趨勢的彈力。

6.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：包括旋轉缸（58），所述旋轉缸（58）通過所述縱向驅動缸（57）驅動，所述旋轉缸（58）驅動所述容納罐體（51）轉動。

7.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：所述隔離板（53）設置有開口槽，所述可控開口（55）包括鉸接于所述開口槽一側的轉動板，所述轉動板通過轉動電機驅動從而遮擋或開放所述開口槽。

8.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：所述阻尼粒子（52）為金屬、塑料、橡膠、玻璃、陶瓷其中一種或多種材質支撐的球狀顆粒，所述阻尼粒子（52）的直徑為1-5mm。

9.根據權利要求1所述的一種開關機械特性在線測試設備，其特征在于：控制方法包括：

技術總結
本發明涉及一種開關機械特性在線測試設備，包括：機架；震顫?rùn)C(jī)構，設置于測試平臺；開關操作機構；測試平臺波動調節機構，支腿包括上支腿和下支腿，測試平臺波動調節機構設置于上支腿和下支腿之間，測試平臺波動調節機構包括彈性件和可調阻尼件，可調阻尼件調節彈性件的彈性；振動調節機構，設置于測試平臺，振動調節機構包括容納罐體，容納罐體內容納有阻尼粒子，隔離板的外圈設置有掛耳，隔離板設置有可控開口，開關操作機構設置有和容納罐體相配合的安裝槽，容納罐體被縱向驅動缸驅動并插入安裝槽后，容納罐體內朝向下的腔體內的阻尼粒子吸收一部分震顫?rùn)C(jī)構發出的振動，安裝槽的頂端抵靠掛耳從而壓緊容納罐體內朝向上的腔體內的阻尼粒子。

技術研發人員：蘇太育,艾亞萍,倪敏敏,陳秋河,湯焱,呂汀輝,江若凡,曾瑋,陳陽,張銘,林錦燦,鄭禮旺
受保護的技術使用者：龍巖學院
技術研發日：
技術公布日：2025/4/28
