本發明涉及無轉子硫化儀，具體為一種橡膠布試驗的多倉式無轉子硫化儀及其方法。

背景技術：

1、在橡膠加工行業中，無轉子硫化儀是控制橡膠質量、進行快速檢驗及橡膠基礎研究應用最廣泛的儀器之一，其能為橡膠最優化配方組合提供精確的數據，可精確測出焦燒時間、正硫化儀時間、硫化指數及最大、最小扭矩等參數。然而，現有的無轉子硫化儀大多針對普通橡膠試樣檢測，在進行橡膠布試驗時存在諸多不足，多倉式無轉子硫化儀，可同時進行多個橡膠布試樣的硫化試驗，大幅提高試驗效率，減少批次轉換時間。在現有技術中，在試驗完成取出試樣時，上模的溫度會持續處于高位，而操作人員在取出試樣的過程中，由于手部動作幅度及操作空間的限制，手背極易在不經意間觸碰到上模，容易燙傷操作人員。

技術實現思路

1、本發明的目的在于提供一種橡膠布試驗的多倉式無轉子硫化儀及其方法，以解決上述背景技術中提出的問題。

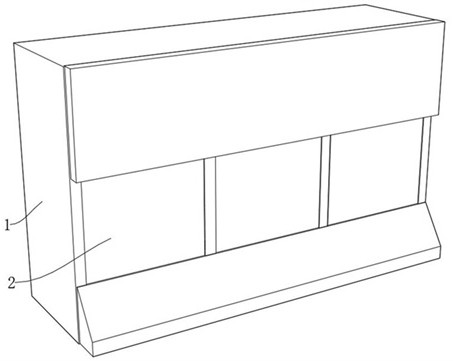

2、為實現上述目的，本發明提供如下技術方案：一種橡膠布試驗的多倉式無轉子硫化儀，包括外部倉體，還包括：

3、支撐底座，安裝在外部倉體內，用于下模的安裝；

4、電動伸縮桿，安裝在外部倉體內，用于驅動上模移動；

5、兩個隔熱板，對稱設置在外部倉體內部，用于對上模進行遮擋，所述隔熱板上安裝有移動長推板；

6、驅動聯合件，設置在外部倉體內部，用于驅動兩個隔熱板接觸或者分離；

7、配合驅動件，設置在支撐底座上，用于對試樣進行吹風，以實現對試樣進行降溫，并使試樣與模具之間松動；

8、其中，當電動伸縮桿帶動上模向下移動時，所述驅動聯合件驅動兩個隔熱板相互遠離，便于上模通過；當電動伸縮桿帶動上模向上移動時，所述驅動聯合件驅動兩個隔熱板接觸，以實現對上模進行遮擋，同時移動長推板與配合驅動件配合，實現對試樣進行吹風。

9、優選的，所述電動伸縮桿輸出端連接有十字安裝板，所述十字安裝板上固定安裝有配合驅動塊，所述驅動聯合件包括有固定折板，當所述配合驅動塊向上移動時，與所述固定折板接觸并帶動所述固定折板移動。

10、優選的，所述配合驅動件還包括固定連接板，當所述移動長推板跟隨所述隔熱板移動時，所述移動長推板與固定連接板接觸并推動固定連接板移動。

11、優選的，所述外部倉體內部固定安裝有支撐滑板，所述支撐滑板上固定安裝有固定直板，所述隔熱板滑動連接在固定直板內。

12、優選的，所述驅動聯合件還包括鉸接在隔熱板上的推動連接桿，所述推動連接桿遠離隔熱板的一端鉸接有移動連接塊，所述移動連接塊內部滑動連接有限位滑桿，所述限位滑桿一端固定連接有第二固定圓片，所述限位滑桿上套設有第一復位彈簧，所述第一復位彈簧一端與移動連接塊固定連接，所述第一復位彈簧另一端與第二固定圓片固定連接，所述第二固定圓片固定安裝在外部倉體內部，所述移動連接塊上端安裝有折形連接板。

13、優選的，所述折形連接板上端鉸接有連接驅動板，所述連接驅動板遠離折形連接板的一端鉸接有移動承載板，所述移動承載板一端與固定折板固定連接，所述移動承載板另一端與固定支撐塊連接，所述固定支撐塊中部滑動連接有固定限位桿，所述固定限位桿固定安裝在固定直板上端，所述固定限位桿上端固定連接有第一固定圓片，所述固定限位桿上套設有第二復位彈簧，所述第二復位彈簧一端與第一固定圓片連接，另一端與固定支撐塊連接。

14、優選的，所述配合驅動件還包括有固定安裝在支撐底座上的固定座，所述固定座上固定安裝有固定空腔塊，所述固定座上滑動連接有扁形吹氣頭，所述扁形吹氣頭一端固定連接有滑動連桿，所述滑動連桿一端與固定連接板固定連接，所述固定連接板一端固定連接有滑動連板，所述滑動連板滑動伸入固定空腔塊內部并固定連接有滑動活塞板，所述滑動活塞板滑動連接在固定空腔塊內。

15、優選的，所述固定空腔塊上連通設置有伸縮連接管和進氣連接管，伸縮連接管上設置有單向出氣閥，進氣連接管上設置有單向進氣閥，所述伸縮連接管遠離固定空腔塊的一端與扁形吹氣頭連通設置，所述滑動連桿滑動連接在固定座內部，所述滑動連板上套設有連接彈簧，所述連接彈簧一端與固定空腔塊固定連接，所述連接彈簧另一端與固定連接板固定連接。

16、優選的，所述支撐底座上端固定連接有導向桿，所述十字安裝板滑動連接在導向桿上，所述十字安裝板下端固定設置有上模，所述外部倉體上設置有閉合門。

17、一種橡膠布試驗的多倉式無轉子硫化儀的方法，該方法包括以下步驟：

18、步驟一：當試驗完成后，需要將橡膠布試樣取出時，通過電動伸縮桿帶動十字安裝板以及上模向上移動，上模穿過兩個隔熱板之間的空隙；

19、步驟二：當十字安裝板與隔熱板繼續向上移動時，配合驅動塊與固定折板接觸，帶動固定折板向上移動，可實現推動連接桿帶動兩個隔熱板相互靠近直至接觸，用于對上模進行隔離，避免在取出橡膠布試樣時觸碰到上模；

20、步驟三：當兩個隔熱板相互靠近時，位于內側的一個隔熱板帶動移動長推板移動，移動長推板與固定連接板接觸并推動固定連接板移動，可實現扁形吹氣頭在移動的過程中吹風，用以吹動橡膠布試樣以及對橡膠布試樣進行降溫。

21、與現有技術相比，本發明的有益效果是：

22、通過配合驅動塊與驅動聯合件的配合，當十字安裝板與隔熱板繼續向上移動時，配合驅動塊與固定折板接觸，帶動固定折板向上移動，固定折板帶動移動承載板向上移動，進而通過推動連接桿帶動兩個隔熱板相互靠近直至接觸，當兩個隔熱板接觸時，可自動實現對上模進行隔離，避免在取出橡膠布試樣時觸碰到上模，安全性得到了提高。

23、通過移動長推板與配合驅動件的配合，移動長推板與固定連接板接觸并推動固定連接板移動，固定連接板帶動滑動連桿在固定座上滑動，滑動連桿帶動扁形吹氣頭靠近下模，實現了扁形吹氣頭自動靠近下模，固定連接板在移動時，還帶動滑動連板移動，進而通過滑動活塞板將固定空腔塊內的氣體通過伸縮連接管推出，氣體通過伸縮連接管進入到扁形吹氣頭內，并且從扁形吹氣頭內噴出，進而可實現扁形吹氣頭在移動的過程中吹風，用以吹動橡膠布試樣以及對橡膠布試樣進行降溫，便于取下試樣。

技術特征：

1.一種橡膠布試驗的多倉式無轉子硫化儀，包括外部倉體，其特征在于，還包括：

2.根據權利要求1所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述電動伸縮桿輸出端連接有十字安裝板，所述十字安裝板上固定安裝有配合驅動塊，所述驅動聯合件包括有固定折板，當所述配合驅動塊向上移動時，與所述固定折板接觸并帶動所述固定折板移動。

3.根據權利要求2所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述配合驅動件還包括固定連接板，當所述移動長推板跟隨所述隔熱板移動時，所述移動長推板與固定連接板接觸并推動固定連接板移動。

4.根據權利要求3所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述外部倉體內部固定安裝有支撐滑板，所述支撐滑板上固定安裝有固定直板，所述隔熱板滑動連接在固定直板內。

5.根據權利要求4所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述驅動聯合件還包括鉸接在隔熱板上的推動連接桿，所述推動連接桿遠離隔熱板的一端鉸接有移動連接塊，所述移動連接塊內部滑動連接有限位滑桿，所述限位滑桿一端固定連接有第二固定圓片，所述限位滑桿上套設有第一復位彈簧，所述第一復位彈簧一端與移動連接塊固定連接，所述第一復位彈簧另一端與第二固定圓片固定連接，所述第二固定圓片固定安裝在外部倉體內部，所述移動連接塊上端安裝有折形連接板。

6.根據權利要求5所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述折形連接板上端鉸接有連接驅動板，所述連接驅動板遠離折形連接板的一端鉸接有移動承載板，所述移動承載板一端與固定折板固定連接，所述移動承載板另一端與固定支撐塊連接，所述固定支撐塊中部滑動連接有固定限位桿，所述固定限位桿固定安裝在固定直板上端，所述固定限位桿上端固定連接有第一固定圓片，所述固定限位桿上套設有第二復位彈簧，所述第二復位彈簧一端與第一固定圓片連接，另一端與固定支撐塊連接。

7.根據權利要求6所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述配合驅動件還包括有固定安裝在支撐底座上的固定座，所述固定座上固定安裝有固定空腔塊，所述固定座上滑動連接有扁形吹氣頭，所述扁形吹氣頭一端固定連接有滑動連桿，所述滑動連桿一端與固定連接板固定連接，所述固定連接板一端固定連接有滑動連板，所述滑動連板滑動伸入固定空腔塊內部并固定連接有滑動活塞板，所述滑動活塞板滑動連接在固定空腔塊內。

8.根據權利要求7所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述固定空腔塊上連通設置有伸縮連接管和進氣連接管，伸縮連接管上設置有單向出氣閥，進氣連接管上設置有單向進氣閥，所述伸縮連接管遠離固定空腔塊的一端與扁形吹氣頭連通設置，所述滑動連桿滑動連接在固定座內部，所述滑動連板上套設有連接彈簧，所述連接彈簧一端與固定空腔塊固定連接，所述連接彈簧另一端與固定連接板固定連接。

9.根據權利要求2所述的一種橡膠布試驗的多倉式無轉子硫化儀，其特征在于：所述支撐底座上端固定連接有導向桿，所述十字安裝板滑動連接在導向桿上，所述十字安裝板下端固定設置有上模，所述外部倉體上設置有閉合門。

10.根據權利要求1-9任一項所述的一種橡膠布試驗的多倉式無轉子硫化儀的方法，其特征在于，該方法包括以下步驟：

技術總結
本發明涉及無轉子硫化儀技術領域，具體為一種橡膠布試驗的多倉式無轉子硫化儀及其方法，包括外部倉體，還包括：支撐底座，安裝在外部倉體內，用于下模的安裝；電動伸縮桿，安裝在外部倉體內，用于驅動上模移動；兩個隔熱板，對稱設置在外部倉體內部，用于對上模進行遮擋，所述隔熱板上安裝有移動長推板；通過配合驅動塊與驅動聯合件的配合，當十字安裝板與隔熱板繼續向上移動時，配合驅動塊與固定折板接觸，帶動固定折板向上移動，固定折板帶動移動承載板向上移動，進而通過推動連接桿帶動兩個隔熱板相互靠近直至接觸，當兩個隔熱板接觸時，可自動實現對上模進行隔離，避免在取出橡膠布試樣時觸碰到上模，安全性得到了提高。

技術研發人員：徐毛清,高杰亮,陳士強
受保護的技術使用者：江蘇康普印刷科技股份有限公司
技術研發日：
技術公布日：2025/4/28
