本技術涉及建筑材料，具體為一種建筑材料檢測承載裝置。

背景技術：

1、建筑材料檢測是確保建筑工程質量和安全的重要環節，它涉及對建筑材料、建筑構配件、設備等的性能進行系統的檢驗和評估,通過檢測可以確保材料的質量符合工程要求，預防不合格材料的使用，從而保障建筑物的安全性和耐久性。

2、根據專利公告號為：cn216449341u，提供了一種建筑材料承載力檢測裝置，包括底座箱，底座箱的底端設有萬向輪，底座箱內設有升降機構，底座箱上設有壓力傳感器，壓力傳感器上設有承接板，底座箱上設有支架，支架上設有氣缸，氣缸的活塞桿端貫穿支架并設有安裝板，安裝板內設有安裝機構，安裝板的底端設有擠壓板。本實用新型通過設置有升降機構，在建筑材料承載力檢測裝置使用時，便于將萬向輪抬離地面，從而達到保持建筑材料承載力檢測裝置穩定的目的，本實用新型通過設置有安裝機構，起到方便拆卸擠壓板的目的。

3、基于上述專利的檢索，以及結合現有技術中的設備發現，上述設備在應用時，雖然可以解決現有建筑材料承載力檢測裝置，通常底端設置有萬向輪，但在對建筑材料承載力進行測試時，容易發生滑動，導致影響建筑材料承載力的測試，并且用于測試用的擠壓板采用螺栓固定，導致拆卸更換不便的問題，但在實際對混凝土塊進行檢測，混凝土塊在承壓時會掉落碎屑，再進行下一次檢測時，碎屑的存在會導致下一次檢測時數據的偏差，需要使用者對其進行清理，較為不便。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種建筑材料檢測承載裝置，具備了清理的優點，解決了實際對混凝土塊進行檢測，混凝土塊在承壓時會掉落碎屑，再進行下一次檢測時，碎屑的存在會導致下一次檢測時數據的偏差，需要使用者對其進行清理，較為不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑材料檢測承載裝置，包括底座箱、壓力傳感器、承接板和擠壓機，所述承接板固定連接在底座箱的右側，所述壓力傳感器固定連接在底座箱的頂部，所述擠壓機固定連接在底座箱的頂部，所述承接板的左側和右側均開設有導軌，所述導軌的內部滑動連接有滑塊，所述滑塊的頂部固定連接有移動板，所述移動板的背面固定連接有刮板，所述移動板的正面固定連接有清理組件，所述移動板的頂部固定連接有握把。

3、作為本實用新型優選的，所述清理組件包括刷板，所述刷板固定連接在移動板的正面，所述刷板的底部固定連接有毛刷，所述毛刷設置有若干個且呈等距離分布。

4、作為本實用新型優選的，所述滑塊的頂部和底部均開設有滾珠槽，所述滾珠槽開設有若干個且呈等距離分布，所述滾珠槽的內部鑲嵌有滾珠。

5、作為本實用新型優選的，所述承接板的正面和背面均固定連接有連接塊，所述承接板的正面與背面均設置有收納盒，所述收納盒的表面開設有配合連接塊使用的連接槽，所述連接塊與連接槽卡接配合。

6、作為本實用新型優選的，所述承接板頂部的前側和后側均開設有斜槽，所述斜槽的表面涂有陶瓷釉。

7、作為本實用新型優選的，所述握把的表面開設有防滑槽，所述防滑槽開設有若干個且呈等距離分布。

8、作為本實用新型優選的，所述承接板的左側和右側固定連接有擋板。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置刮板，混凝土承壓檢測后，使用者通過手持握把推動移動架，使移動架的刮板對混凝土進行清理，再通過清理組件對細小的碎屑進行清理，然后再通過來回拉動使其清理完成，解決了實際對混凝土塊進行檢測，混凝土塊在承壓時會掉落碎屑，再進行下一次檢測時，碎屑的存在會導致下一次檢測時數據的偏差，需要使用者對其進行清理，較為不便的問題，達到了清理的效果。

11、2、本實用新型通過設置清理組件，使刷板與移動板進行固定，再使毛刷與刷板進行固定，使用者通過推動移動板，使移動板帶動毛刷進行移動對承接板進行清理，使其清理更加的方便。

12、3、本實用新型通過設置滾珠槽與滾珠，使?jié)L珠與滑塊的滾珠槽進行鑲嵌，通過將滑動改變成滾動，滾珠的滾動摩擦小于滑動摩擦，具有更小的能量損耗，且減少了部件之間的直接接觸，從而降低了磨損，延長了機械的使用壽命。

技術特征：

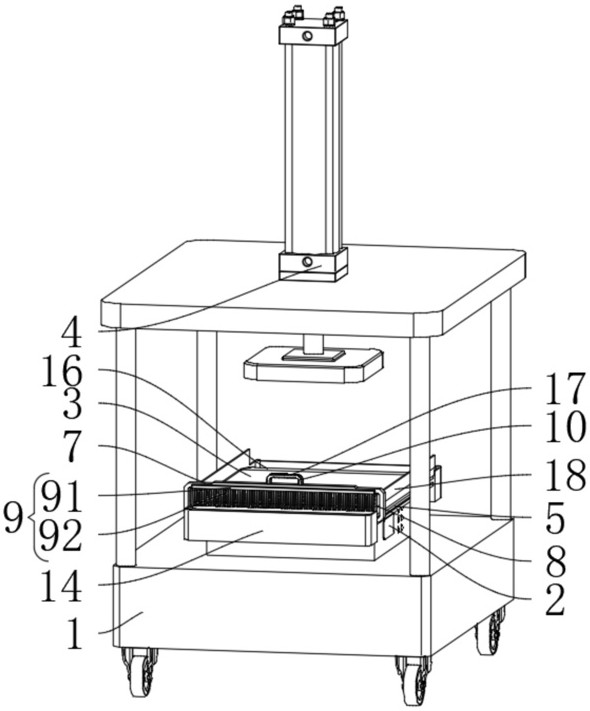

1.一種建筑材料檢測承載裝置，包括底座箱（1）、壓力傳感器（2）、承接板（3）和擠壓機（4），其特征在于：所述承接板（3）固定連接在底座箱（1）的頂部，所述壓力傳感器（2）固定連接在底座箱（1）的右側，所述擠壓機（4）固定連接在底座箱（1）的頂部，所述承接板（3）的左側和右側均開設有導軌（5），所述導軌（5）的內部滑動連接有滑塊（6），所述滑塊（6）的頂部固定連接有移動板（7），所述移動板（7）的背面固定連接有刮板（8），所述移動板（7）的正面固定連接有清理組件（9），所述移動板（7）的頂部固定連接有握把（10）。

2.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述清理組件（9）包括刷板（91），所述刷板（91）固定連接在移動板（7）的正面，所述刷板（91）的底部固定連接有毛刷（92），所述毛刷（92）設置有若干個且呈等距離分布。

3.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述滑塊（6）的頂部和底部均開設有滾珠槽（11），所述滾珠槽（11）開設有若干個且呈等距離分布，所述滾珠槽（11）的內部鑲嵌有滾珠（12）。

4.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述承接板（3）的正面和背面均固定連接有連接塊（13），所述承接板（3）的正面與背面均設置有收納盒（14），所述收納盒（14）的表面開設有配合連接塊（13）使用的連接槽（15），所述連接塊（13）與連接槽（15）卡接配合。

5.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述承接板（3）頂部的前側和后側均開設有斜槽（16），所述斜槽（16）的表面涂有陶瓷釉。

6.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述握把（10）的表面開設有防滑槽（17），所述防滑槽（17）開設有若干個且呈等距離分布。

7.根據權利要求1所述的一種建筑材料檢測承載裝置，其特征在于：所述承接板（3）的左側和右側固定連接有擋板（18）。

技術總結
本技術公開了一種建筑材料檢測承載裝置，包括底座箱、壓力傳感器、承接板和擠壓機，所述承接板固定連接在底座箱的頂部，所述壓力傳感器固定連接在底座箱的右側，所述擠壓機固定連接在底座箱的頂部，所述承接板的左側和右側均開設有導軌，所述導軌的內部滑動連接有滑塊，所述滑塊的頂部固定連接有移動板，所述移動板的背面固定連接有刮板。本技術通過設置刮板，混凝土承壓檢測后，使用者手持握把推動移動架，使移動架的刮板對混凝土進行清理，再通過清理組件對細小的碎屑進行清理，解決了實際對混凝土塊進行檢測，混凝土塊在承壓時會掉落碎屑，再進行下一次檢測時，碎屑會導致下一次檢測數據的偏差，需要使用者對其進行清理，較為不便。

技術研發人員：李玉斌
受保護的技術使用者：青海省建筑建材科學研究院有限責任公司
技術研發日：20240605
技術公布日：2025/4/28
