本發明涉及具有旋轉表圈的鐘表。

背景技術：

1、以往，已知潛水表等具有旋轉表圈的鐘表。旋轉表圈以能夠旋轉的方式安裝有玻璃罩的周圍的表圈，在表圈的正面顯示有與鐘表的指針對應的刻度等。對于這樣的旋轉表圈，通過適當旋轉來設定刻度與指針的關系，從而能夠獲得容易讀取從某個時刻起的經過時間等的功能。

2、在這樣的帶旋轉表圈的鐘表中，公知有如下鐘表：在旋轉表圈的背面側形成觸擊槽，在鐘表的殼體側安裝有板簧部件(參照專利文獻1)。在該鐘表中，通過使板簧部件與觸擊槽卡合，能夠得到使旋轉表圈旋轉時的觸擊感，能夠防止旋轉表圈的反轉。

3、專利文獻1：日本特開2015-108512號公報

4、然而，在專利文獻1的鐘表中，為了得到適當的觸擊感及反向旋轉防止效果，需要確保板簧部件的彎曲量，規定從殼體側的安裝板簧部件的槽部到旋轉表圈的觸擊槽的高度。因此，存在無法減小鐘表的厚度尺寸而難以薄型化的課題。

5、另外，必須在旋轉表圈的背面沿圓周方向連續地形成觸擊槽，還存在加工工時增加而成本增大的課題。

技術實現思路

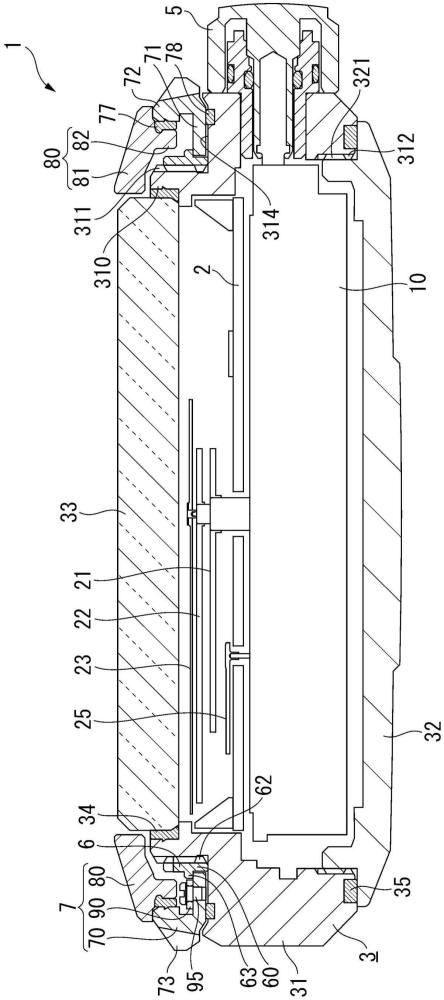

1、本公開的鐘表的特征在于，具有：指針，其顯示時刻；機芯，其對所述指針進行驅動；表身，其收納所述機芯；旋轉表圈，其設置成能夠相對于所述表身旋轉；以及旋轉表圈按壓環，其被固定于所述表身，所述旋轉表圈按壓環具有突出部，該突出部向徑向外側突出，在該突出部與所述表身之間保持所述旋轉表圈，在所述突出部設置有圓環限制部，該圓環限制部的多個限制承接部在圓周方向上連續，在所述旋轉表圈設置有與所述限制承接部卡合的限制部件，當使所述旋轉表圈進行旋轉時，所述限制部件依次與所述限制承接部卡合，從而使所述旋轉表圈的旋轉操作產生觸擊感，來限制所述旋轉表圈的位置。

技術特征：

1.一種鐘表，其特征在于，具有：

2.根據權利要求1所述的鐘表，其特征在于，

3.根據權利要求2所述的鐘表，其特征在于，

4.根據權利要求1所述的鐘表，其特征在于，

5.根據權利要求1所述的鐘表，其特征在于，

6.根據權利要求5所述的鐘表，其特征在于，

7.根據權利要求1所述的鐘表，其特征在于，

8.根據權利要求1所述的鐘表，其特征在于，

9.根據權利要求1所述的鐘表，其特征在于，

技術總結
本發明提供鐘表，其具有低成本且能夠薄型化的旋轉表圈。鐘表具有：指針，其顯示時刻；機芯，其對指針進行驅動；殼體，其收納機芯；旋轉表圈，其設置成能夠相對于表身旋轉；以及旋轉表圈按壓環，其被固定于表身，旋轉表圈按壓環具有突出部，該突出部向徑向外側延伸出來，在該突出部與表身之間保持旋轉表圈，在突出部設置有圓環限制部，該圓環限制部的多個限制承接部在圓周方向上連續，在旋轉表圈設置有與限制承接部卡合的限制部件，當使旋轉表圈進行旋轉時，限制部件依次與限制承接部卡合，從而使旋轉表圈的旋轉操作產生觸擊感，來限制旋轉表圈的位置。

技術研發人員：林甲貴,松本賢一郎,瀧內享,平谷榮一,川崎透
受保護的技術使用者：精工愛普生株式會社
技術研發日：
技術公布日：2025/4/21
