本技術屬于節拍器，具體而言，涉及一種節拍器的擺動驅動組件、擺動裝置及節拍器。

背景技術：

1、節拍器是一種能在各種速度中發出一種穩定的節拍的機械、電動或電子裝置，1696年巴黎人e.盧列創制第一架節拍器后，這種裝置的種類很多，最普遍使用的是1816年由奧地利人j.n.梅爾策爾實用新型的節拍器。梅爾策爾的節拍器外形呈金字塔形，內部為時鐘結構，有齒輪及發條，帶動一擺桿，擺桿每次擺動結束時發出尖銳的“滴噠”聲，這些滴噠聲的速度可根據刻在擺桿上的游尺刻度上下移動擺錘，進行調整。機械節拍器的擺動裝置是節拍器的核心裝置，擺動驅動組件是擺動裝置的重要的部件?，F(xiàn)有的機械節拍器的擺動驅動組件結構復雜，驅動定位不夠準確，加工難度大，成本高。

技術實現思路

1、本實用新型的目的在于提供一種節拍器的擺動驅動組件、擺動裝置及節拍器，擺動驅動組件結構簡單，驅動定位更加準確、穩定，加工難度低，生產成本少，維修快捷方便。

2、具體方案內容如下：

3、一種節拍器的擺動驅動組件，包括一體成型的驅動軸、兩個轉動盤和齒輪柱，還包括兩個驅動針，齒輪柱、兩個轉動盤和夾設于兩轉動盤間的驅動軸由上至下同軸貫穿有軸向通孔，每個轉動盤周向側壁上對稱設有兩個驅動針加工定位口，且兩個轉動盤的驅動針加工定位口位置相反，每個驅動針設置于轉動盤的兩個驅動針加工定位口連線的中心位置。

4、節拍器的擺動驅動組件的驅動軸、兩個轉動盤和齒輪柱為一體成型，還包括兩個驅動針，齒輪柱、兩個轉動盤和夾設于兩個轉動盤間的驅動軸由上至下同軸貫穿有軸向通孔，這個貫穿的軸向通孔用于與節拍器的擺動裝置的安裝軸轉動連接。一體成型的結構節約了生產成本、簡化了安裝程序，節省了人工。每個轉動盤周向側壁上對稱設有兩個驅動針加工定位口，且兩個轉動盤的驅動針加工定位口位置相反，兩個轉動盤的驅動針加工定位口呈180度角。每個驅動針設置于轉動盤的兩個驅動針加工定位口連線的中心位置。驅動針加工定位口的設置目的是為了使驅動針的定位準確。

5、進一步的，驅動軸、兩個轉動盤和齒輪柱為耐磨塑料整體注塑成型，驅動針為金屬材質，驅動針的下端垂直連接于轉動盤之內，驅動針的上端露設于轉動盤的內端面外，且驅動針的圓錐體頂端至同側轉動盤的垂線距離為兩轉動盤之間垂線距離的一半。

6、驅動軸、兩個轉動盤和齒輪柱為耐磨塑料整體注塑成型，耐磨塑料注塑成型能大幅度降低加工成本，且耐磨塑料的硬度高、耐磨性好，能夠長期使用不損壞。但驅動針長期以固定頻率與節拍器的擺桿的金屬的擺動頭相碰撞，如果驅動針使用耐磨塑料制成的話非常容易磨損、損影響節拍器的準確性和使用壽命，因此驅動針還是采用金屬材質制成。驅動針的下端垂直連接在轉動盤之內，驅動針的上端露設于轉動盤的內端面外，并且驅動針的圓錐體頂端到同側轉動盤的垂線距離是兩轉動盤之間垂線距離的一半。兩個驅動針在實際使用過程中位于節拍器的擺桿的擺動頭的兩側，驅動針的圓錐體的輪流觸碰擺動頭以實現驅動擺桿有節奏的左右擺動。每個驅動針的圓錐體頂端至同側轉動盤的垂線距離為兩轉動盤之間垂線距離的一半，才能保證擺動桿的擺動頭不被過長的驅動針阻擋而使節拍器的擺桿無法擺動的情況發生?？梢圆捎脵C械固定、化學固定或者熱固定的任一方法將驅動針不可拆卸的固定安裝在轉動盤上。驅動針可以嵌設在轉動盤上，可以通過膠水或粘合劑粘接固定在轉動盤上，還可以通過將金屬加熱插進入轉動盤中。

7、進一步的，驅動針可拆卸連接于轉動盤上。

8、本實用新型的驅動針還可以采用可拆卸連接方法安裝在轉動盤上?？刹鹦兜倪B接方法可以在驅動針因使用時間過長、磨損嚴重時，方便將損壞的驅動針拆下，更換新的驅動針，維修方便，節約成本。

9、進一步的，每個轉動盤的兩個驅動針加工定位口連線的中心位置上設有內螺紋盲孔，驅動針的下端的外圓周面上設有匹配的外螺紋，驅動針的下端螺合于內螺紋盲孔內，驅動針的上端露設于對應的轉動盤的內端面外。

10、驅動針可拆卸連接在轉動盤上的方法可以是在轉動盤上兩個驅動針加工定位口連線的中心位置上開設帶有內螺紋的盲孔，驅動針的下端的外圓周面上設有相匹配的外螺紋，驅動針的下端螺合于內螺紋盲孔內，驅動針的上端露出在所安裝的轉動盤的內端面外。

11、進一步的，還包括兩個平頭頂絲，每個轉動盤的兩個驅動針加工定位口連線的中心位置上設有驅動針安裝盲孔，轉動盤的側壁上設有頂絲孔，頂絲孔連通于驅動針安裝盲孔，驅動針的下端插合于驅動針安裝盲孔內，平頭頂絲螺合于頂絲孔內并與驅動針下端限位壓接。

12、驅動針可拆卸連接在轉動盤上的方法還可以是在每個轉動盤上設有驅動針安裝盲孔，驅動針安裝盲孔的位置設置在兩個驅動針加工定位口連線的中心位置上，在轉動盤的側壁上開設頂絲孔，頂絲孔和驅動針安裝盲孔連通，驅動針的下端插合于驅動針安裝盲孔內，平頭頂絲螺合于頂絲孔內，平頭頂絲的前端與驅動針下端限位壓緊，使驅動針牢牢固定在驅動針安裝盲孔內。需要更換驅動針時，拆下平頭頂絲，將驅動針拔出即可，拆卸非常方便。

13、進一步的，齒輪柱的上端面設有環形的限位板，限位板的直徑大于齒輪柱的外徑。

14、齒輪柱的上端面上?？梢栽O有環形的限位板，限位板的直徑大于齒輪柱的外徑，限位板的設置可以對與齒輪柱嚙合的齒輪進行限位，使二者在轉動過程中不發生齒輪脫出的問題。

15、一種節拍器擺動裝置，包括所述的節拍器的擺動驅動組件，還包括擺桿，擺桿包括擺動頭，擺桿與所述節拍器的擺動驅動組件垂直設置，擺動頭可分別擺動觸接于所述的節拍器的擺動驅動組件的兩個驅動針的圓錐體側壁。

16、節拍器擺動裝置包括所述的節拍器的擺動驅動組件，節拍器擺動裝置還包括擺桿、安裝架，所述的節拍器的擺動驅動組件轉動連接在安裝架的水平設置的安裝軸上，擺桿包括主桿、擺動頭、轉動軸，主桿垂豎直連接在轉動軸的前端，擺動頭垂直設置在轉動軸的后端，轉動軸的轉動連接在安裝架上且與所述的節拍器的擺動驅動組件垂直，擺動頭位于所述的節拍器的擺動驅動組件的兩個驅動針之間，所述的節拍器的擺動驅動組件的齒輪柱被外部的轉動動力源通過齒輪嚙合傳動驅動兩個驅動針的圓錐體側壁輪流交替觸碰擺動頭，使其左右擺動，主桿隨之左右擺動。

17、一種節拍器，包括所述的節拍器擺動裝置。

18、本實用新型與現有技術相比，具有以下有益效果：

19、1.本實用新型的擺動驅動組件的結構簡單，除驅動針由金屬制成，其他部件都由耐磨塑料注塑而成，加工難度低，大大節省了成本；

20、2.本實用新型的擺動驅動組件的轉動盤上對稱設置有兩個驅動針加工定位口，能夠保證驅動針的安裝位置更準確，驅動針擺動驅動節拍器的擺桿的擺動頭，使節拍器的節拍更加準確、穩定；

21、3.本實用新型的擺動驅動組件的驅動針可以是可拆卸的，可拆卸的驅動針在磨損后可以拆掉重新更換新的驅動針，而不需要更換整個擺動驅動組件，維修方便、成本低。

技術特征：

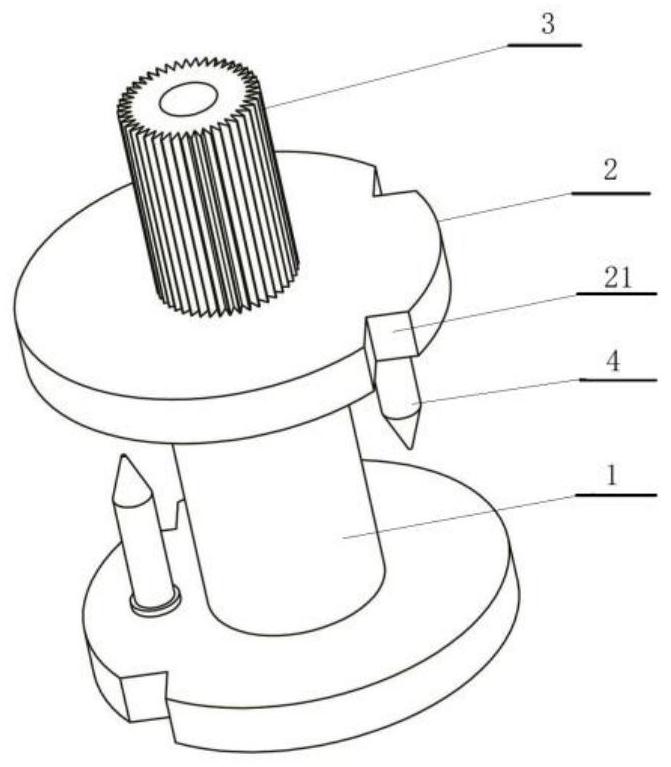

1.一種節拍器的擺動驅動組件，其特征在于，包括一體成型的驅動軸(1)、兩個轉動盤(2)和齒輪柱(3)，還包括兩個驅動針(4)，所述齒輪柱(3)、兩個轉動盤(2)和夾設于兩轉動盤(2)間的驅動軸(1)由上至下同軸貫穿有軸向通孔，每個所述轉動盤(2)周向側壁上對稱設有兩個驅動針加工定位口(21)，且兩個轉動盤(2)的驅動針加工定位口(21)位置相反，每個所述驅動針(4)設置于轉動盤(2)的兩個驅動針加工定位口(21)連線的中心位置。

2.根據權利要求1所述的節拍器的擺動驅動組件，其特征在于，所述驅動軸(1)、兩個轉動盤(2)和齒輪柱(3)為耐磨塑料整體注塑成型，所述驅動針(4)為金屬材質，所述驅動針(4)的下端垂直連接于轉動盤(2)之內，驅動針(4)的上端露設于所述轉動盤(2)的內端面外，且驅動針(4)的圓錐體頂端至同側轉動盤的垂線距離為兩轉動盤(2)之間垂線距離的一半。

3.根據權利要求2所述的節拍器的擺動驅動組件，其特征在于，所述驅動針(4)可拆卸連接于轉動盤(2)上。

4.根據權利要求3所述的節拍器的擺動驅動組件，其特征在于，每個所述轉動盤(2)的兩個驅動針加工定位口(21)連線的中心位置上設有內螺紋盲孔，所述驅動針(4)的下端的外圓周面上設有匹配的外螺紋，所述驅動針(4)的下端螺合于所述內螺紋盲孔內，所述驅動針(4)的上端露設于對應的轉動盤(2)的內端面外。

5.根據權利要求3所述的節拍器的擺動驅動組件，其特征在于，還包括兩個平頭頂絲(6)，每個轉動盤(2)的兩個驅動針加工定位口(21)連線的中心位置上設有驅動針安裝盲孔，所述轉動盤(2)的側壁上設有頂絲孔，所述頂絲孔連通于驅動針安裝盲孔，所述驅動針(4)的下端插合于所述驅動針安裝盲孔內，所述平頭頂絲(6)螺合于所述頂絲孔內并與驅動針(4)下端限位壓接。

6.根據權利要求1-5中任一項所述的節拍器的擺動驅動組件，其特征在于，所述齒輪柱(3)的上端面設有環形的限位板(31)，所述限位板(31)的直徑大于所述齒輪柱(3)的外徑。

7.一種節拍器擺動裝置，其特征在于，包括如權利要求1-6任一項所述的節拍器的擺動驅動組件，包括所述的節拍器的擺動驅動組件，還包括擺桿(7)，所述擺桿(7)包括擺動頭(71)，所述擺桿(7)與所述的節拍器的擺動驅動組件垂直設置，所述擺動頭(71)可分別擺動觸接于所述的節拍器的擺動驅動組件的兩個驅動針(4)的圓錐體側壁。

8.一種節拍器，其特征在于，包括如權利要求7所述的節拍器擺動裝置。

技術總結
本技術公開了一種節拍器的擺動驅動組件、擺動裝置及節拍器，包括一體成型的驅動軸、兩個轉動盤和齒輪柱，還包括兩個驅動針，齒輪柱、兩個轉動盤和夾設于兩轉動盤間的驅動軸由上至下同軸貫穿有軸向通孔，每個轉動盤周向側壁上對稱設有兩個驅動針加工定位口，且兩個轉動盤的驅動針加工定位口位置相反，每個驅動針設置于轉動盤的兩個驅動針加工定位口連線的中心位置。本技術的擺動驅動組件結構簡單，節拍更加準確、穩定，加工難度低，生產成本少，維修快捷、方便。

技術研發人員：吳斌
受保護的技術使用者：無錫市格利姆樂器科技有限公司
技術研發日：20240416
技術公布日：2025/4/24
