本技術涉及定時器,特別涉及一種定時器定時調節輪。
背景技術:
1、定時器中的頭輪組件,是定時器的核心組件,由頭輪軸、頭輪和摩擦片組成。在定時器計時旋轉時,摩擦片應保持與頭輪同步轉動,在定時器手動調節時間,摩擦片與頭輪之間有滑動摩擦,即頭輪不轉,頭輪軸和摩擦片轉動。這就要求摩擦片與齒輪之間的摩擦力不大不小,摩擦力太大了,調節時間時頭輪會和摩擦片一起轉動;摩擦力太小了,定時器開始計時時,頭輪不能帶動摩擦片同步轉動,而且摩擦片容易脫落。
2、目前,現有的定時器頭輪組件的摩擦片的結合方式一般采用墊片壓住,但是這種結合方式結構不穩定,若墊片壓得太死,摩擦片與齒輪之間難以產生滑動摩擦;太松,在轉動時墊片和摩擦片容易出現脫位或脫落的情況,并且由于現有頭輪與摩擦片的材質各不相同,在轉動頭輪軸時頭輪與摩擦片之間的卡澀感較大,容易出現轉動不暢的情況。
3、有鑒于此,本發明人對上述問題進行深入研究,遂有本案的產生。
技術實現思路
1、本實用新型提供一種定時器定時調節輪,目的在于解決定時器頭輪組件的墊片摩擦片之間的結合不夠穩定,容易出現脫位或脫落的情況,且轉動頭輪軸時頭輪與摩擦片之間會出現卡澀感導致轉動不暢等問題。
2、為了解決上述技術問題,本實用新型采用如下技術方案:

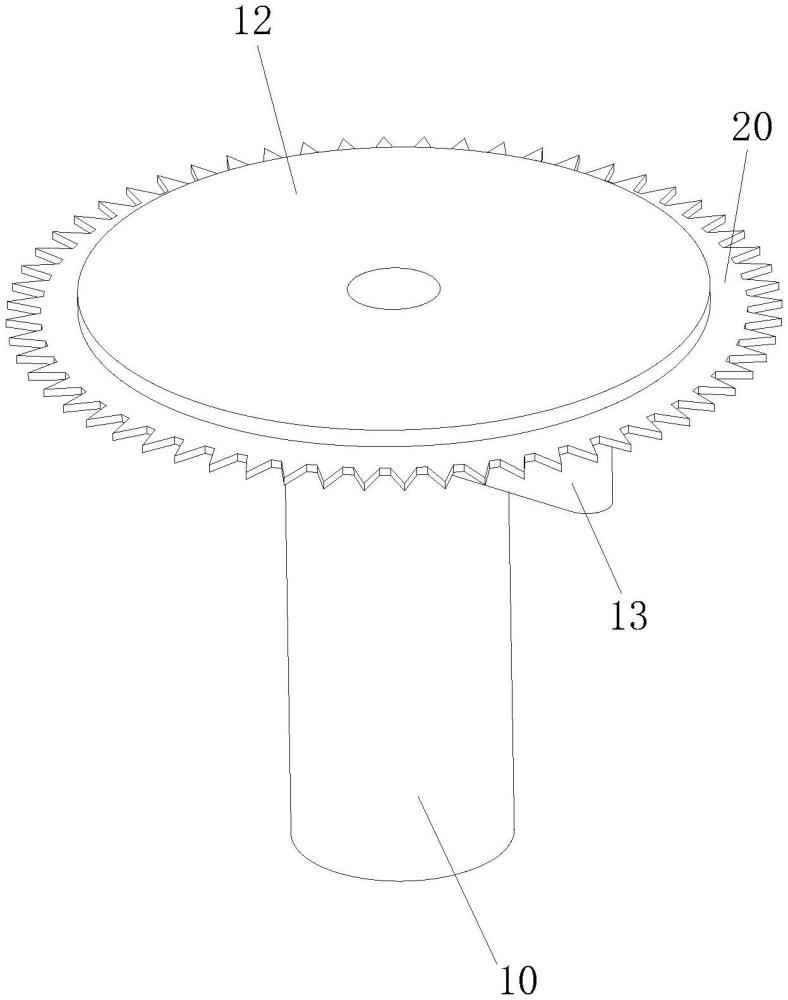

3、一種定時器定時調節輪,包括頭輪軸及套裝在頭輪軸上的頭輪,上述頭輪軸頂端的兩側內凹設有縮徑段,上述縮徑段的頂面或底面設有用于與頭輪抵接的止擋片,上述頭輪的頂面或底面安裝有用于固定頭輪的摩擦片組件,上述摩擦片組件包括均呈長條片狀的摩擦片和固定片,以上述摩擦片和上述固定片的長度方向?yàn)榍昂蠓较?,上述摩擦片與上述頭輪的材質相同,且摩擦片的其中一面與頭輪抵接,另外一面的左右兩側凸設有用于限制固定片左右偏移的凸邊,上述固定片的一端敞開具有用于卡入上述縮徑段的開口槽,上述摩擦片與固定片相向的一面凹設有多個定位凹槽,上述固定片與摩擦片相向的一面凸設有多個用于卡入上述定位凹槽的定位凸起。
4、進一步地,上述頭輪軸頂端的兩側內凹形成兩條相互平行的切邊,兩上述切邊為上述縮徑段;上述固定片包括橫臂及凸設在橫臂同一端且相互平行的擴張臂,上述擴張臂之間的間隔為上述開口槽,兩上述擴張臂的前部具有呈喇叭狀開口的擴張段,擴張段的后部設有用于與兩上述切邊抵接的限制段。
5、進一步地,上述定位凸起分別凸設在上述擴張臂的前部和后部。
6、進一步地,上述定位凹槽為半圓形、橢圓形或矩形,上述定位凸起的形狀與上述定位凹槽的形狀相吻合。
7、進一步地,上述頭輪和上述摩擦片的材質均為銅。
8、進一步地,上述頭輪軸的側壁凸設有止擋塊。
9、進一步地,上述頭輪和上述摩擦片均開設有用于穿過頭輪軸和止擋塊的第一連接孔。
10、進一步地,上述頭輪和上述摩擦片均開設有用于套裝在頭輪軸上的第二連接孔。
11、由上述對本實用新型結構的描述可知,本實用新型具有如下優點:
12、其一,本實用新型的頭輪軸的頂端凹設有用于安裝頭輪、摩擦片及固定片的縮徑段,并在摩擦片上凹設多個定位凹槽,在固定片面向摩擦片的一面凸設有多個用于卡入定位凹槽的定位凸起,還在摩擦片面向固定片的一面的兩側凸設有防止固定片偏移的凸邊,從而提高了固定片與摩擦片結合的穩定性,避免在長時間使用中固定片和摩擦片出現錯位或脫落的情況,并且本實用新型的頭輪和摩擦片均采用同一材質制成,轉動時摩擦阻力較小,提高了轉動定時器時的流暢性,轉動時頭輪與摩擦片之間不會出現卡澀感,手感更好。
13、其二,本實用新型的摩擦片面向固定片的一面的兩側凸設有凸邊,該凸邊可防止在多次旋轉頭輪軸后固定片出現偏移或脫位的情況,提高了固定片安裝后的穩定性。
1.一種定時器定時調節輪,包括頭輪軸及套裝在頭輪軸上的頭輪,其特征在于:所述頭輪軸頂端的兩側內凹設有縮徑段,所述縮徑段的頂面或底面設有用于與頭輪抵接的止擋片,所述頭輪的頂面或底面安裝有用于固定頭輪的摩擦片組件,所述摩擦片組件包括均呈長條片狀的摩擦片和固定片,以所述摩擦片和所述固定片的長度方向?yàn)榍昂蠓较?,所述摩擦片與所述頭輪的材質相同,且摩擦片的其中一面與頭輪抵接,另外一面的左右兩側凸設有用于限制固定片左右偏移的凸邊,所述固定片的一端敞開具有用于卡入所述縮徑段的開口槽,所述摩擦片與固定片相向的一面凹設有多個定位凹槽,所述固定片與摩擦片相向的一面凸設有多個用于卡入所述定位凹槽的定位凸起。
2.根據權利要求1所述的定時器定時調節輪,其特征在于:所述頭輪軸頂端的兩側內凹形成兩條相互平行的切邊,兩所述切邊為所述縮徑段;所述固定片包括橫臂及凸設在橫臂同一端且相互平行的擴張臂,所述擴張臂之間的間隔為所述開口槽,兩所述擴張臂的前部具有呈喇叭狀開口的擴張段,擴張段的后部設有用于與兩所述切邊抵接的限制段。
3.根據權利要求2所述的定時器定時調節輪,其特征在于:所述定位凸起分別凸設在所述擴張臂的前部和后部。
4.根據權利要求2所述的定時器定時調節輪,其特征在于:所述定位凹槽為半圓形、橢圓形或矩形,所述定位凸起的形狀與所述定位凹槽的形狀相吻合。
5.根據權利要求1所述的定時器定時調節輪,其特征在于:所述頭輪和所述摩擦片的材質均為銅。
6.根據權利要求1所述的定時器定時調節輪,其特征在于:所述頭輪軸的側壁凸設有止擋塊。
7.根據權利要求5所述的定時器定時調節輪,其特征在于:所述頭輪和所述摩擦片均開設有用于穿過頭輪軸和止擋塊的第一連接孔。
8.根據權利要求5所述的定時器定時調節輪,其特征在于:所述頭輪和所述摩擦片均開設有用于套裝在頭輪軸上的第二連接孔。
