本實用新型屬于電子控制技術領域，尤其涉及一種基于射頻控制的智能家居控制系統。

背景技術：

智能家居是以住宅為平臺，采用綜合布線技術、網絡通信技術、安全防護技術、自動控制技術、音視頻技術等將家居生活有關的設備集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、藝術性，并實現節能環保的居住環境。

智能家居系統主要由控制系統構成?？刂葡到y控制執行機構，執行機構系統通常為家用電器，如空調、空氣凈化器等。通常，智能家居的控制系統是通過與網關設備來獲取執行機構的信息以及對執行機構進行控制，網關設備通常與執行機構一一對應。

然而，現有的家居控制體系一般采用傳統的無線控制系統控制，傳統的無線控制信號傳輸慢、信號易受干擾，信號質量弱，控制系統的穩定性和可靠性差。

技術實現要素：

本實用新型實施例提供一種基于射頻控制的智能家居控制系統，旨在解決現有的家居控制體系一般采用傳統的無線控制系統控制，傳統的無線控制信號傳輸慢、信號易受干擾，信號質量弱，控制系統的穩定性和可靠性差的問題。

本實用新型實施例是這樣實現的，一種基于射頻控制的智能家居控制系統，

包括射頻控制主機、與所述射頻控制主機連接的智能路由節點，與所述智 能路由節點連接的多個智能開關，與所述智能開關連接的智能家電設備；

所述射頻控制主機包括主控模塊、與所述主控模塊電氣連接的接口轉換模塊、射頻發射模塊、以及電源模塊；

所述射頻發射模塊采用433MHz的載波頻率進行無線信號的發送。

進一步的，所述射頻控制主機的主控模塊芯片型號為STM8S103，所述主控模塊芯片能進行雙向通信。

進一步的，所述射頻控制主機的接口轉換模芯片型號為PL2303，用于RS232接口與USB接口的轉換。

進一步的，所述射頻控制主機的射頻發射模塊芯片型號為F113。

進一步的，所述射頻控制主機還設置有WiFi模塊接口。

進一步的，所述射頻控制主機設有網絡接口通過服務器連接移動通信設備。

進一步的，所述智能家電設備包括智能電視、智能電飯煲、智能空調、智能洗衣機。

本實用新型實施例的基于射頻控制的智能家居控制系統，通過設置射頻控制主機與智能家電設備的網絡連接，射頻控制主機的射頻發射模塊采用433MHz的載波頻率進行無線信號的發送，使得家居控制系統信號傳輸速度快，信號的傳輸質量好，抗干擾能力強，提高了系統的穩定性和可靠性。

附圖說明

圖1是本實用新型實施例提供的基于射頻控制的智能家居控制系統模塊示意圖；

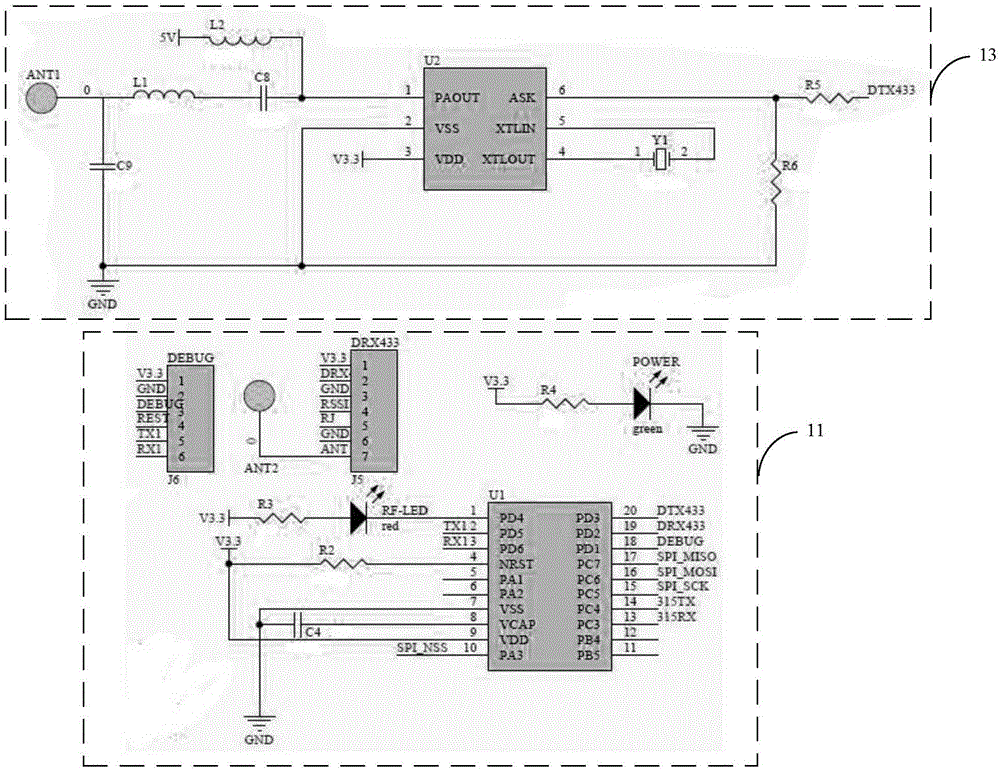

圖2是本實用新型實施例提供的射頻控制主機主控模塊及射頻發射模塊電路示意圖；

圖3是本實用新型實施例提供的接口轉換模塊及電源模塊電路示意圖；

圖4是本實用新型另一實施例提供的基于射頻控制的智能家居控制系統模塊示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

還需要說明的是，本實用新型實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

參考圖1至圖3所示，本實用新型實施例提供的一種基于射頻控制的智能家居控制系統，

包括射頻控制主機10、與所述射頻控制主機10連接的智能路由節點20，與所述智能路由節點20連接的多個智能開關30，與所述智能開關30連接的智能家電設備40，智能開關和智能家電設備之間可以采用無線連接或者有線連接；

所述射頻控制主機10包括主控模塊11、與所述主控模塊11電氣連接的接口轉換模塊12、射頻發射模塊13、以及電源模塊14；

所述射頻發射模塊13采用433MHz的載波頻率進行無線信號的發送。

具體的，在本實用新型實施例中，所述射頻控制主機的主控模塊11芯片型號為STM8S103，所述主控模塊芯片能進行雙向通信，如圖2中所述，主控模塊芯片U1的引腳PD2連接射頻發射模塊的DTX433發送端，主控模塊芯片U1的引腳PD3連接射頻接收接口J5的DRX433接收端，在本實用新型實施例中，所述射頻發射模塊的射頻發射芯片U2的型號為F113，能進行頻率為433MHz的載波發送。

在本實用新型實施例中，如圖3所示，所述射頻控制主機的接口轉換模芯片U3型號為PL2303，用于RS232接口與USB接口的轉換。

作為本實用新型的一個實施例，所述射頻控制主機10還設置有WiFi模塊接口15，能擴展控制系統的WiFi應用功能。

作為本實用新型的另一個實施例，如圖4所示，該射頻控制主機10設有網絡接口通過服務器50連接移動通信設備60，所述移動通信設備60包括智能手機、iPad，智能穿戴設備如iWatch等。

在本實用新型實施例中，所述智能家電設備包括智能電視、智能電飯煲、智能空調、智能洗衣機、智能冰箱等智能型家電設備，以進行智能控制，實現家居的智能化。

本實用新型實施例提供的基于射頻控制的智能家居控制系統，通過設置射頻控制主機與智能家電設備的網絡連接，射頻控制主機的射頻發射模塊采用433MHz的載波頻率進行無線信號的發送，使得家居控制系統信號傳輸速度快，信號的傳輸質量好，抗干擾能力強，提高了系統的穩定性和可靠性。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
