本實用新型涉及上液系統，尤其涉及一種自動上液控制系統。

背景技術：

米酒的生產過程中，需要對發酵完成后的米酒酒槽通過榨汁機榨汁，榨出來的酒汁需要分裝到各個儲液罐中進行保存?，F(xiàn)有的酒汁上液系統都是通過人工控制手閥的打開和關閉從而控制相應儲液罐的液位和重量，該過程中需要不斷觀察儲液罐的液位高度和重量，才能使得最終儲液罐的液位和重量滿足一定而要求，使用不方便，而且控制不夠精確。

因此，有必要設計一種自動上液控制系統，以解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種自動上液控制系統，旨在用于解決現有的上液系統需要人工來控制導致操作不方便且控制不夠精確的問題。

本實用新型是這樣實現的：

本實用新型提供一種自動上液控制系統，包括多個儲液罐、一主進液管道以及連接于所述主進液管道和所述儲液罐之間的多個進液支管，其特征在于：所述主進液管道上設有一總進液手閥，每一所述儲液罐上設有壓力傳感器，每一所述進液支管上設有進液電磁閥，所述壓力傳感器和所述進液電磁閥均與一PLC控制器連接。

進一步地，每一所述進液支管上還設有一進液手閥，所述進液手閥與所述進液電磁閥并聯設置。

進一步地，每一所述儲液罐上設有一液位顯示裝置。

進一步地，每一所述儲液罐的底端都連接有一出液支管，每一所述出液支管上具有一出液手閥。

進一步地，多個所述出液支管均連接至一出液總管。

進一步地，還包括一智能觸摸屏，所述智能觸摸屏與所述PLC控制器通訊連接。

進一步地，所述主進液管道上設有一增壓泵，所述增壓泵與所述PLC控制器連接。

本實用新型具有以下有益效果：

本實用新型自動上液控制系統可通過PLC控制器獲取各壓力傳感器測得的壓力值并判斷各儲液罐內的液位高度，從而控制各進液電磁閥的開閉，使得各儲液罐的最終液位滿足一定的要求，整個過程采用PLC控制器自動控制，無需人工操作，使用簡單，且控制精確。

附圖說明

圖1為本實用新型實施例提供的一種自動上液控制系統的結構圖；

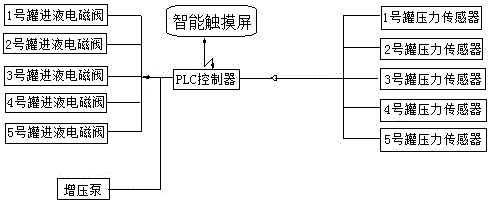

圖2為本實用新型實施例提供的一種自動上液控制系統的控制原理圖。

附圖標記說明：1-儲液罐、11壓力傳感器、12-液位顯示裝置、2-主進液管道、21-總進液手閥、22-增壓泵、3-進液支管、31-進液電磁閥、32-進液手閥、4-出液支管、41-出液手閥、5-出液總管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

如圖1和圖2，本實用新型實施例提供一種自動上液控制系統，包括五個儲液罐1、一主進液管道2以及連接于所述主進液管道2和所述儲液罐1之間的五個進液支管3，所述主進液管道2上設有一總進液手閥3221，用于控制所述主進液管道2的開閉，每一所述儲液罐1內設有壓力傳感器11，每一所述進液支管3上設有進液電磁閥31，所述壓力傳感器11和所述進液電磁閥31均與一PLC控制器連接，所述PLC控制器可通過各壓力傳感器11測得的壓力值來計算各儲液罐1內的液位高度，從而控制各進液電磁閥31的開閉，當儲液罐1內的液位高度到達上限值時控制相應的進液電磁閥31關閉，使得各儲液罐1的最終液位滿足一定的要求。

本優選實施例中，每一所述進液支管3上還設有一進液手閥32，所述進液手閥32與所述進液電磁閥31并聯設置，方便檢修。每一所述儲液罐1上設有一液位顯示裝置12，所述液位顯示裝置12與所述PLC控制器連接，所述PLC控制器將計算的各儲液罐1的液位值輸出到相應的液位顯示裝置12上進行顯示。所述主進液管道2上設有一增壓泵22，所述增壓泵22與所述PLC控制器連接。所述PLC控制器還與一智能觸摸屏通訊連接，所述智能觸摸屏可顯示各儲液罐1的液位值，還可手動操作所述觸摸屏來控制各進液電磁閥31的開閉。

如圖1，每一所述儲液罐1的底端都連接有一出液支管4，每一所述出液支管4上具有一出液手閥41。多個所述出液支管4均連接至一出液總管5，當需要灌裝米酒酒汁時，生產人員通過智能觸摸屏可以及時了解每個儲液罐1內的酒汁的液位高度，根據生產要求加工相應產品包裝型號，打開相應出液手閥41，從出液總管5接入酒汁即可。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
