本實用新型涉及監控系統，具體地說是一種基于單片機的家居監控系統。

背景技術：

目前，家居生活的智能化是當今計算機網絡與通訊技術最人性化的應用，給人們的家居生活帶來了全新的感受。對于家居檢測監控，尋找到準確的測量點可以測量到較為準確的數值，而現有的家居監控在找測量點的過程較為復雜，從而在使用中較為不便。

技術實現要素：

本實用新型提供一種基于單片機的家居監控系統，用以解決現有技術中的缺陷。

本實用新型通過以下技術方案予以實現：

基于單片機的家居監控系統，包括固定座，固定座固定安裝在屋體內的頂端中部，固定座的下方設有導軌，導軌通過連接塊固定安裝在屋體內的頂面上，固定座的兩側設有帶有電機的線輪，線輪分別固定安裝在屋體的頂端兩側，導軌配合設有導向塊，導向塊能沿導軌內移動，導向塊的一端固定安裝連桿，連桿的另一端活動安裝動滑輪，導向塊的下方設有殼體，殼體的表面開設數個通風孔，殼體的頂端與固定座的底端通過第一線繩連接，第一線繩能與動滑輪接觸配合，兩個線輪分別通過第二線繩連接導向塊，殼體內設有溫濕度傳感器模塊；還包括GPRS模塊、顯示模塊、紅外傳感器模塊、單片機、接口模塊、電源模塊，溫濕度傳感器模塊的輸出端連接單片機的輸入端， GPRS模塊連接單片機，顯示模塊的輸出端連接單片機的輸入端，紅外傳感器模塊的輸出端連接單片機的輸入端，單片機連接接口模塊，電源模塊的輸出端連接單片機的輸入端。

如上所述的基于單片機的家居監控系統，所述的殼體的外周固定安裝遮光罩。

如上所述的基于單片機的家居監控系統，所述的固定座一端固定安裝投影燈，投影燈的鏡頭朝向地面。

如上所述的基于單片機的家居監控系統，所述的殼體底端固定安裝配重塊。

本實用新型的優點是：本實用新型通過兩個線輪可以將殼體移動到中部進行測量，測量完后，將殼體拉回原位，結構簡單，操作方便。殼體上開設通風孔，殼體可以通過通風孔對屋體內進行監控，結構簡單，并且在使用中較為方便。屋體內頂端安裝固定座，固定座通過第一線繩連接殼體，并且第一線繩繞過動滑輪，從而可以對殼體進行支撐，使殼體距地面H為1.2-1.5米，從而測量監控更加準確。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

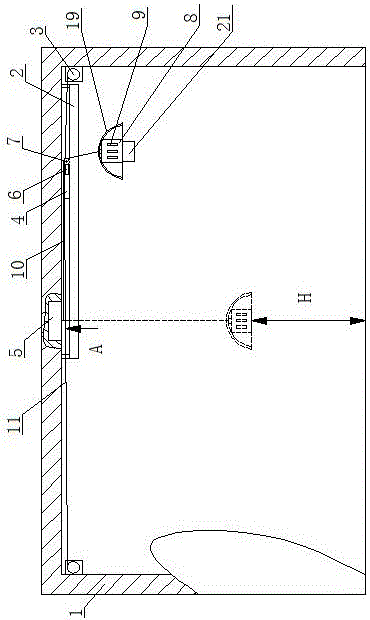

圖1是本實用新型結構示意圖；圖2是圖1的A的向視圖的放大圖；圖3是本實用新型的結構框圖。

附圖標記：1屋體，2導軌，3線輪，4導向塊，5固定座，6連桿，7動滑輪，8殼體，9通風孔，10第一線繩，11第二線繩，12溫濕度傳感器模塊，13GPRS模塊，14顯示模塊，15紅外傳感器模塊，16單片機，17接口模塊，18電源模塊，19遮光罩，20投影燈，21配重塊。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

基于單片機的家居監控系統，包括固定座5，固定座5固定安裝在屋體1內的頂端中部，固定座5的下方設有導軌2，導軌2通過連接塊固定安裝在屋體1內的頂面上，固定座5的兩側設有帶有電機的線輪3，線輪3分別固定安裝在屋體1的頂端兩側，導軌2配合設有導向塊4，導向塊4能沿導軌2內移動，導向塊4的一端固定安裝連桿6，連桿6的另一端活動安裝動滑輪7，導向塊4的下方設有殼體8，殼體8的表面開設數個通風孔9，殼體8的頂端與固定座5的底端通過第一線繩10連接，第一線繩10能與動滑輪7接觸配合，兩個線輪3分別通過第二線繩11連接導向塊4，殼體8內設有溫濕度傳感器模塊12；還包括GPRS模塊13、顯示模塊14、紅外傳感器模塊15、單片機16、接口模塊17、電源模塊18，溫濕度傳感器模塊12的輸出端連接單片機16的輸入端， GPRS模塊13連接單片機16，顯示模塊14的輸出端連接單片機16的輸入端，紅外傳感器模塊15的輸出端連接單片機16的輸入端，單片機16連接接口模塊17，電源模塊18的輸出端連接單片機16的輸入端。本實用新型所述各個模塊以及各個模塊之間的電路連接方式均為公知內容，此處不再贅述導向塊4移動到屋體1中部，殼體8隨著移動屋體1中部，殼體8距地面的距離H為1.2-1.5米。本實用新型通過兩個線輪7可以將殼體8移動到中部進行測量，測量完后，將殼體8拉回原位，結構簡單，操作方便。殼體8上開設通風孔9，殼體8可以通過通風孔9對屋體1內進行監控，結構簡單，并且在使用中較為方便。屋體1內頂端安裝固定座5，固定座5通過第一線繩10連接殼體8，并且第一線繩10繞過動滑輪7，從而可以對殼體8進行支撐，使殼體8距地面H為1.2-1.5米，從而測量監控更加準確。

具體而言，本實施例所述的殼體8的外周固定安裝遮光罩19。遮光罩19可以避免陽光照射到殼體8上，從而對溫濕度傳感器模塊12造成干擾，影響測量，結構簡單，在使用中也較為方便。

具體的，本實施例所述的固定座5一端固定安裝投影燈20，投影燈20的鏡頭朝向地面。投影燈20的鏡頭朝向地面，投影燈20投向地面形成一個光圈，提醒人員不要移動，避免影響測量結果，價格低廉，使用方便。

進一步的，本實施例所述的殼體8底端固定安裝配重塊21。配重塊21增加殼體8的重力，殼體8在向下移動時也更快，結構簡單，使用方便。

更進一步的，本實施例所述的使用過程為左端的線輪7將導向塊4向左端拉動，使導向塊4移動到中部，進而使殼體8在向左端移動中，第一線繩10逐漸放松，殼體8移動到屋體1中部并距地面1.2-1.5米，通過溫濕度傳感器模塊12開始測量，測量結束后，通過右端的線輪7將導向塊4向右端拉動，殼體8逐漸移動到屋體1內的頂端。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
