本技術涉及機器人，尤其涉及機器人回樁充電的控制方法、設備及可讀存儲介質。

背景技術：

1、在機器人定位對接充電樁的過程中，通過預先繪制的地圖引導機器人快速接近充電樁的大致位置，但機器人與充電樁需要精準對齊后，才能進行充電。

2、目前，大部分機器人采用的是攝像頭進行視覺導航、攝像頭視覺和激光雷達結合導航或激光雷達導航，以嘗試對準充電樁的中線，然而，激光雷達掃描充電樁輪廓分辨率低，而攝像頭雖然能提供高分辨率環境圖像，但無法兼顧近距離盲區，導致盲區圖像模糊。因此，在機器人對正充電樁的接觸極片時，由于傳感器本身的分辨率和測量誤差等因素，尤其是當需要修正接觸極片對正的微小偏移時，無法達到所需的精度水平，導致需要進行多次調整才能成功對準充電樁，增加了對接時間，進而影響了機器人進行回樁充電的效率。

3、上述內容僅用于輔助理解本技術的技術方案，并不代表承認上述內容是現有技術。

技術實現思路

1、本技術的主要目的在于提供一種機器人回樁充電的控制方法、設備及可讀存儲介質，旨在解決如何提高機器人回樁充電的效率的技術問題。

2、為實現上述目的，本技術提出一種機器人回樁充電的控制方法，應用于機器人，所述機器人包括機器人電極片，所述機器人電極片用于接觸充電樁電極片以進行充電，所述的機器人回樁充電的控制方法包括：

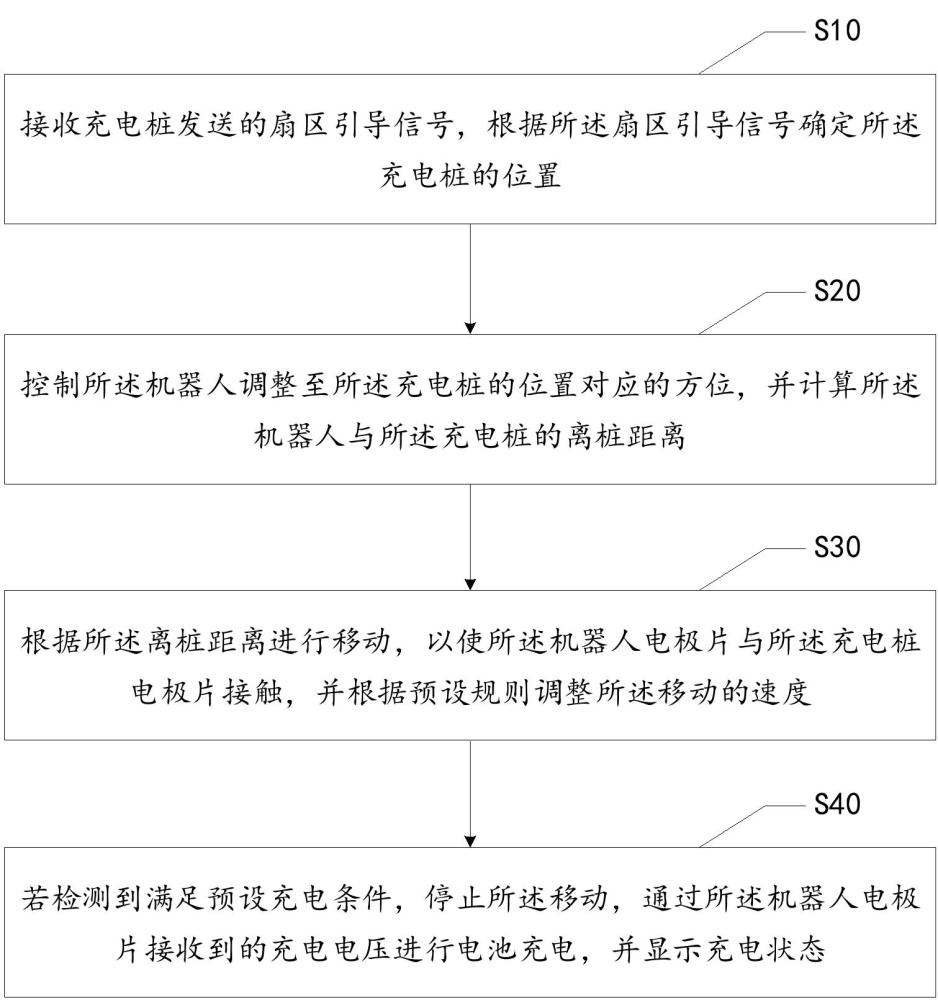

3、接收充電樁發送的扇區引導信號，根據所述扇區引導信號確定所述充電樁的位置；

4、控制所述機器人調整至所述充電樁的位置對應的方位，并計算所述機器人與所述充電樁的離樁距離；

5、根據所述離樁距離進行移動，以使所述機器人電極片與所述充電樁電極片接觸，并根據預設規則調整所述移動的速度；

6、若檢測到滿足預設充電條件，停止所述移動，通過所述機器人電極片接收到的充電電壓進行電池充電，并顯示充電狀態。

7、在一實施例中，所述若檢測到滿足預設充電條件，停止所述移動，通過所述機器人電極片接收到的充電電壓進行電池充電，并顯示充電狀態的步驟包括：

8、若檢測到所述機器人電極片接收到充電電壓，停止所述移動，進行電池充電并顯示充電狀態；

9、若接收到所述充電樁發送的到樁信號，停止所述移動，進行電池充電并顯示充電狀態；

10、若達到移動超時距離，停止所述移動，判斷回樁失敗，并重新執行所述控制所述機器人調整至所述充電樁的位置對應的方位，并計算所述機器人與所述充電樁的離樁距離的步驟。

11、在一實施例中，所述若檢測到滿足預設充電條件，停止所述移動，通過所述機器人電極片接收到的充電電壓進行電池充電，并顯示充電狀態的步驟還包括：

12、若檢測到滿足預設充電條件，停止所述移動，并驗證所述機器人電極片是否接收到充電電壓；

13、若接收到充電電壓，則開啟接口防護，進行電池充電并顯示充電狀態；

14、若未接收到充電電壓，則判斷所述機器人充電失敗，重新執行所述控制所述機器人調整至所述充電樁的位置對應的方位，并計算所述機器人與所述充電樁的離樁距離的步驟。

15、在一實施例中，所述的機器人回樁充電的控制方法還包括：

16、若所述機器人處于關機狀態，檢測到所述充電樁的用于喚醒的供電信號時，打開系統電源并保持通電狀態；

17、若檢測到所述機器人電極片接收到充電電壓，啟動燈光以指示用戶停止手動移動，通過所述機器人電極片接收到的充電電壓進行電池充電，并顯示充電狀態。

18、在一實施例中，所述機器人還包括機器人紅外模組，所述機器人紅外模組用于與充電樁紅外模組通信；

19、所述接收充電樁發送的扇區引導信號，根據所述扇區引導信號確定相對于所述充電樁的方位的步驟包括：

20、通過所述機器人紅外模組接收所述充電樁發送的所述扇區引導信號；

21、解析所述扇區引導信號，根據所述充電樁預設的光場發射角，以及不同光場的數字編碼，計算所述充電樁到所述機器人的方位角，確定所述充電樁的位置。

22、此外，為實現上述目的，本技術還提出一種機器人回樁充電的控制方法，應用于充電樁，所述充電樁包括充電樁電極片、萬向輪引導槽、紅外信號發射器以及充電樁紅外模組，所述充電樁電極片用于接觸機器人電極片以進行充電，所述萬向輪引導槽用于輔助機器人移動，所述紅外信號發射器用于發射紅外信號光場以引導所述機器人對正，所述充電樁紅外模組用于與機器人紅外模組通信，所述的機器人回樁充電的控制方法包括：

23、通過所述紅外信號發射器發送扇區引導信號到所述機器人，以引導所述機器人確定所述充電樁位置，并通過所述萬向輪引導槽輔助所述機器人進行移動；

24、判斷所述充電樁電極片與所述機器人電極片接觸，確定所述機器人到樁；

25、通過所述充電樁紅外模組發送到樁信號到機器人端，通過所述充電樁電極片輸送電壓到所述機器人，并顯示充電狀態。

26、在一實施例中，所述通過所述紅外信號發射器發送引導信號到所述機器人，以引導所述機器人確定所述充電樁位置，并通過所述萬向輪引導槽輔助所述機器人進行移動的步驟包括：

27、通過所述紅外信號發射器發射至少一種編碼的紅外信號，形成對應的紅外信號光場；

28、根據所述紅外信號光場的所述紅外信號的編碼生成引導信號，以引導所述機器人根據所述紅外信號的編碼確定所述充電樁位置；

29、通過所述萬向輪引導槽輔助所述機器人在預設充電區域內進行移動。

30、在一實施例中，所述充電樁還包括充電樁極片阻抗檢測電路和行程觸發開關，用于識別所述機器人上樁情況；

31、所述判斷所述充電樁電極片與所述機器人電極片接觸，確定所述機器人到樁的步驟包括：

32、通過所述充電樁極片阻抗檢測電路識別所述機器人電極片的等效阻抗，確定所述充電樁電極片與所述機器人電極片接觸；

33、檢測到所述行程觸發開關被觸發，確定所述充電樁電極片與所述機器人電極片接觸到位，即確定所述機器人已上樁。

34、此外，為實現上述目的，本技術還提出一種機器人回樁充電的控制設備，所述設備包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述計算機程序配置為實現如上文所述的機器人回樁充電的控制方法的步驟。

35、此外，為實現上述目的，本技術還提出一種存儲介質，所述存儲介質為計算機可讀存儲介質，所述存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現如上文所述的機器人回樁充電的控制方法的步驟。

36、本技術提供了一種機器人回樁充電的控制方法，本技術首先通過接收充電樁發送的扇區引導信號，根據扇區引導信號確定充電樁的位置；控制機器人調整至充電樁的位置對應的方位，并計算機器人與充電樁的離樁距離；根據離樁距離進行移動，以使機器人電極片與充電樁電極片接觸，并根據預設規則調整移動的速度；若檢測到滿足預設充電條件，停止移動，通過機器人電極片接收到的充電電壓進行電池充電，并顯示充電狀態。通過接收充電樁發送的引導信號，準確地確定充電樁的位置，并迅速調整方位，通過計算與充電樁的離樁距離，確保在移動過程中能夠高效準確的接近充電樁，根據離樁距離和預設規則調整移動速度，提高了對接的成功率，還減少了因速度過快而導致的碰撞風險，在充電過程中，通過實時監測充電電壓，確保充電過程的安全性，并顯示充電狀態。本技術達成了提高機器人回樁充電的效率的技術效果。
