本發明涉及火電廠設備狀態評估，具體涉及一種結合退化過程與實時狀態的變壓器時變可靠性評估方法。

背景技術：

1、隨著經濟的快速發展和社會的不斷進步，電力能源已成為各行各業不可或缺的基礎物質支撐。火力發電作為目前全球最主要的發電方式，在電力生產中占據重要地位，確保火力發電廠電能的可靠、持續外送尤為重要。電力變壓器作為實現火力發電廠電能外送的關鍵樞紐設備，其運行可靠性不僅直接影響發電廠的經濟效益和服務質量，還對整個電力系統的供電可靠性產生重要影響。然而，隨著使用年限的不斷延長，投運的火力發電廠的電力變壓器長時間直接暴露在外界，在長期承受內部電、熱、機械應力沖擊以及外部高溫、降雨等復雜天氣耦合作用后，會逐漸步入老化階段。這會導致電力變壓器故障引發的發電機組跳閘停運事故頻率顯著增加，嚴重威脅電能的可靠、持續外送能力，甚至?xí)斐梢欢ǖ陌踩L(fēng)險。在此背景下，針對電力變壓器的時變可靠性水平評估則尤為重要。

2、但是，現有的針對電力變壓器的時變可靠性水平評估方案大多表現不佳(精準度不高，實用性欠缺)，具體原因在于——(1)電力變壓器多源數據處理方面：由于地理環境、經濟因素等客觀條件的限制，目前電力變壓器監測裝置大多采用低成本的配電載波和工業布線等傳輸方式，上述通信信道在經歷過電壓、大電流沖擊等強磁干擾時，經常出現在收集、輸送和儲存的過程中出現數據缺失，限制了多源數據的質量及其后續應用價值。現有方法通常側重于直接使用原始數據開展可靠性建模評估，未能充分考慮現場中數據缺失這一客觀存在的問題，難以有效提升建模的準確性與實用性。(2)電力變壓器內部故障概率建模方面：現有方法通常僅基于電力變壓器當前的監測數據確定其當前運行狀態，然后進行內部老化故障概率評估，沒有充分利用電力變壓器過去的歷史監測數據。(3)電力變壓器外部隨機故障概率建模方面：目前方法主要基于天氣狀態分級(如三狀態)分別給出電力變壓器在不同天氣條件(如小雨、中雨等)下的隨機故障概率。然而，這些方法通常僅考慮單一天氣條件的影響，忽略了降水量、環境溫度、空氣濕度、風速等多種天氣因素的耦合作用。(4)此外，目前方法尚未提供完整的模塊架構設計，因而難以有效實現對火力發電廠電力變壓器的時變可靠性遠程監測的實際應用。

技術實現思路

1、本發明意在提供一種結合退化過程與實時狀態的變壓器時變可靠性評估方法，能夠有效評估電力變壓器的時變可靠性，精準度較高，實用性較強。

2、本發明提供的基礎方案為：結合退化過程與實時狀態的變壓器時變可靠性評估方法，包括以下步驟：

3、步驟1，收集電力變壓器歷史的油色譜監測數據、傳感器數據及氣象平臺記錄的天氣監測數據作為基礎數據集；

4、步驟2，當基礎數據集中存在缺失數據時，結合經驗分類與改進k近鄰算法的通用化數據還原方法，填補油色譜監測數據或天氣監測數據中的缺失數據；

5、步驟3，基于油色譜監測數據，結合維納退化過程和遞歸濾波算法，構建電力變壓器的歷史退化軌跡的退化方程，即si＝si-1+μi-1(ti-ti-1)+σεi；其中，si表示根據油色譜監測數據評估出的電力變壓器在ti時刻的退化觀測量估計值；μ為漂移系數；σ為擴散系數且σ>0，εi服從均值為0、方差為ti-ti-1的正態分布；

6、基于退化方程，計算電力變壓器在ti時刻的剩余壽命估計值的概率密度分布函數，并從中得到電力變壓器在ti時刻的時變老化指數hai；基于時變老化指數hai，計算電力變壓器在ti時刻的內部老化失效概率；

7、步驟4，構建邏輯回歸模型；基于天氣監測數據和電力變壓器的歷史故障臺賬數據，采用主成分分析法改進邏輯回歸模型，分析天氣因素對邏輯回歸模型的耦合作用，并確定邏輯回歸模型的參數值；基于邏輯回歸模型的參數值，建立電力變壓器所在氣象區域的外部隨機故障概率評估模型；所述外部隨機故障概率評估模型用于計算電力變壓器的外部隨機故障概率；

8、步驟5，結合步驟3輸出的內部老化故障概率和步驟4輸出的外部隨機故障概率，計算得到結合退化過程與實時狀態的電力變壓器時變可靠性。

9、本發明的工作原理及優點在于：

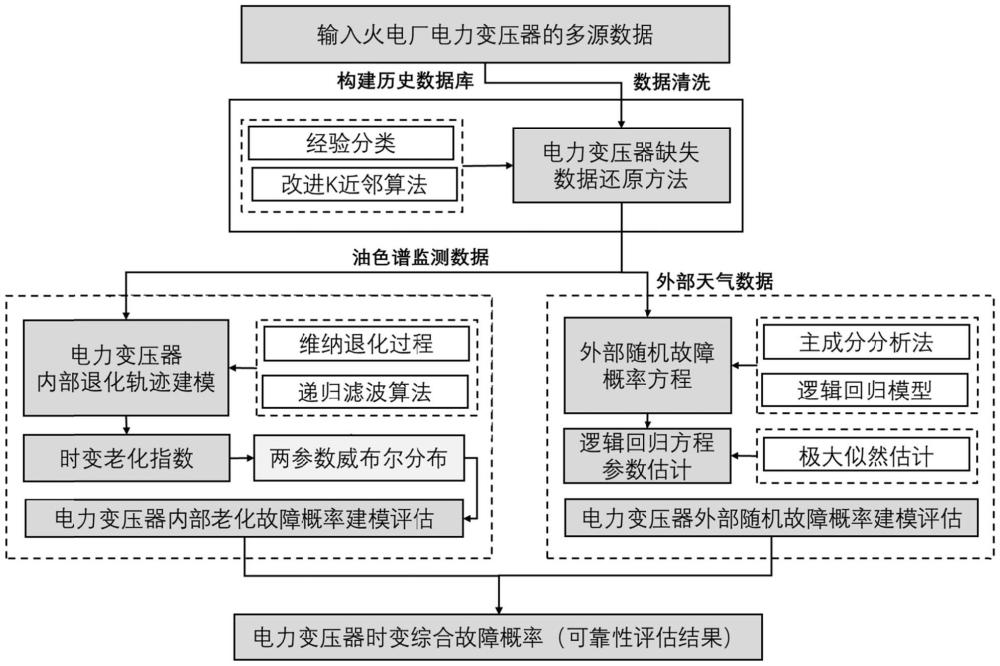

10、首先，收集電力變壓器的油色譜信息和天氣數據等多源數據，并通過結合經驗分類與改進的k近鄰算法的通用數據還原方法對數據進行清洗；其次，基于油色譜監測數據，綜合運用維納退化過程、遞歸濾波算法等，構建電力變壓器內部老化故障概率的評估方法；同時，基于多種天氣數據，采用改進的邏輯回歸模型，構建電力變壓器外部隨機故障概率的評估方法。最后，在本方法的基礎上，通過系統模塊集成，即可實現對本方法的在線應用，基于實時油色譜監測數據和天氣數據，能夠在線評估電力變壓器的時變可靠性水平，并支持遠程監測。

11、本發明結合退化過程與實時狀態的變壓器時變可靠性評估方法，能夠有效評估電力變壓器的時變可靠性，精準度較高，實用性較強。重點在于：

12、第一，評估具有合理性，評估結果具有較高的可參考價值。本方案中采用的電力變壓器數據均可來源于現有數據庫，能夠從根源上確保評估結果的合理性，同時顯著提升其在實際工程應用中的可行性。此外，隨著監測數據的持續增加，本方法能夠不斷更新相關模型，從而提高電力變壓器時變可靠性評估結果的準確性。

13、第二，評估精準度較高。本方案結合多源數據，綜合考慮了電力變壓器內部性能退化及外部隨機天氣因素的影響，并針對性進行概率計算。再結合兩項概率，計算得到結合退化過程與實時狀態的電力變壓器時變可靠性，能夠合理有效地評估火力發電廠電力變壓器的時變可靠性水平，對于保障火力發電廠的可靠運行具有重要意義，還可為現場制定電力變壓器的巡檢周期和檢修策略提供更加科學的決策依據。

14、特別的是，本方案充分考慮了現場中數據缺失這一客觀存在的問題，并設計了結合經驗分類與改進k近鄰算法的通用化數據還原方法對缺失數據進行填補，能夠精準還原數據，有助于提高后續評估精準度。并且，本方案選擇基于電力變壓器的整體監測數據序列進行挖掘分析，能夠完整分析電力變壓器所涉及的整個性能退化過程，進而能夠充分考量個體電力變壓器性能退化過程的不一致性，獲取的評估結果準確率更高。

技術特征：

1.結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，所述傳感器數據包括基于溫度傳感器采集的每日環境溫度，以及，基于濕度傳感器采集的空氣相對濕度數據。

3.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，在步驟2中，所述通用化數據還原方法包括：先基于經驗分類標準，將油色譜監測數據或天氣監測數據分類為不同的歷史樣本集；當?shù)赼天的油色譜監測數據或天氣監測數據缺失時，通過改進k近鄰算法，從歷史樣本集中選取出與第a天的數據相似度最高的鄰居樣本，并根據鄰居樣本的加權值，還原缺失數據。

4.根據權利要求3所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，對應油色譜監測數據的經驗分類標準包括：類別1，正常；類別2，局部放電；類別3，內部過熱；類別4，繞組循環電流；類別5，電閃絡；類別6，持續火花。

5.根據權利要求3所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，對應天氣監測數據的經驗分類標準包括：類別1，雷雨；類別2，強風；類別3，暴雨；類別4，冰雪；類別5，高溫；類別6，陰天。

6.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，在步驟3中，還采用隨機游走策略對每個時間間隔對應的漂移系數μ進行動態修正。

7.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，所述時變老化指數hai參照下式計算：

8.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，在步驟3中，基于兩參數威布爾分布模型計算電力變壓器在ti時刻的內部老化失效概率：

9.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，在步驟4中，通過最大化似然函數確定邏輯回歸模型的參數值。

10.根據權利要求1所述的結合退化過程與實時狀態的變壓器時變可靠性評估方法，其特征在于，在步驟1中還包括：在火電廠的數據站中，構建總體歷史數據庫；所述總體歷史數據庫用于分類存儲基礎數據集；

技術總結
本發明涉及火電廠設備狀態評估技術領域，公開了一種結合退化過程與實時狀態的變壓器時變可靠性評估方法，包括以下步驟：步驟1，收集基礎數據集；步驟2，當存在缺失數據時，結合通用化數據還原方法，填補缺失數據；步驟3，構建電力變壓器的歷史退化軌跡的退化方程；基于退化方程，計算時變老化指數HA<subgt;i</subgt;；再計算電力變壓器在t<subgt;i</subgt;時刻的內部老化失效概率；步驟4，構建并改進邏輯回歸模型；并確定邏輯回歸模型的參數值；再建立電力變壓器所在氣象區域的外部隨機故障概率評估模型；步驟5，計算得到結合退化過程與實時狀態的電力變壓器時變可靠性。本發明能夠有效評估電力變壓器的時變可靠性，精準度較高，實用性較強。

技術研發人員：黃威,劉勇先,左濤,周云,燕寧江,陳亮,蔣章明,張啟浬
受保護的技術使用者：國家電投集團重慶合川發電有限公司
技術研發日：
技術公布日：2025/4/28
