本技術涉及永磁控制器，特別涉及一種智能永磁控制器電路。

背景技術：

1、永磁控制器是一種電子控制設備，通過控制永磁電機的電流和電壓實現對電機的轉速和轉矩進行控制。永磁控制器可與永磁同步電機、永磁直流電機等多種永磁電機配套使用，廣泛應用于電動汽車、風力發電機、機床等領域。

2、目前永磁控制器內部電路復雜，制造成本高，對此設計一種智能永磁控制器電路。

技術實現思路

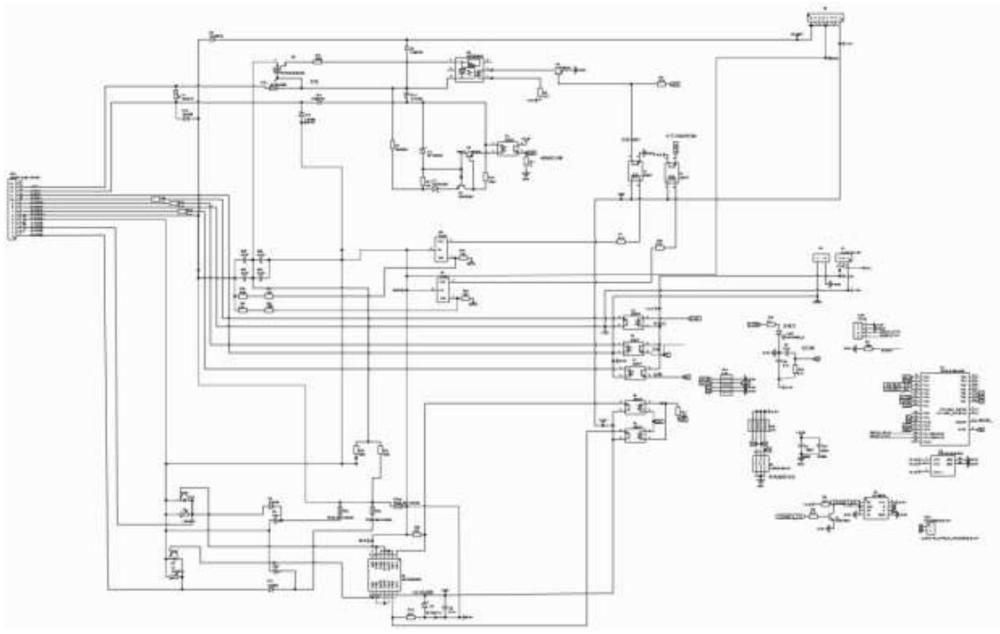

1、根據本實用新型實施例，提供了一種智能永磁控制器電路，包含：主控電路、通訊電路、接線端口、充電燈電路、分閘控制電路以及合閘控制電路；

2、主控電路用于進行數據處理；

3、通訊電路與主控電路相連，用于數據的通訊；

4、充電燈電路與主控電路、接線端口相連，用于充電指示；

5、分閘控制電路與主控電路、接線端口相連，用于分閘控制；

6、合閘控制電路與主控電路、接線端口相連，用于合閘控制。

7、進一步，主控電路包含主控芯片，主控芯片與充電燈電路、分閘控制電路以及合閘控制電路相連，用于進行數據處理。

8、進一步，通訊電路包含：收發器、第一電阻、三極管以及第二電阻；

9、收發器與第一電阻的一端、三極管的集電極以及主控電路相連；

10、第一電阻的另一端接3.3v電壓；

11、三極管的基極通過第二電阻與主控電路相連，三極管的發射極接地。

12、進一步，充電燈電路包含：第一光耦、第三電阻、led燈、第四電阻、第一電容、第二電容以及第五電阻；

13、第一光耦的引腳3通過第三電阻與接線端口相連，光耦的引腳4與接線端口、15v電壓相連，第一光耦的引腳1與3.3v電壓相連，第一光耦的引腳2與主控電路相連；

14、led燈的一端通過第四電阻與主控電路相連，led燈的另一端與第一電容、第二電容以及接地端相連；

15、第一電容的另一端與第五電阻、主控電路相連；

16、第二電容、第五電阻的另一端接地。

17、進一步，分閘控制電路包含：第二光耦以及第六電阻；

18、第二光耦的引腳1通過第六電阻與接線端口相連，第二光耦的引腳2與接線端口、數字地相連，第二光耦的引腳3與主控電路相連，第二光耦的引腳4與3.3v電壓相連。

19、進一步，合閘控制電路包含：第三光耦以及第七電阻；

20、第三光耦的引腳1通過第七電阻與接線端口相連，第三光耦的引腳2與數字地相連，第三光耦的引腳3與主控電路相連，第三光耦的引腳4與3.3v電壓相連。

21、根據本實用新型實施例的一種智能永磁控制器電路，集成化的設計，整合多個功能，并且結構簡單，制造成本低。

22、要理解的是，前面的一般描述和下面的詳細描述兩者都是示例性的，并?且意圖在于提供要求保護的技術的進一步說明。

技術特征：

1.一種智能永磁控制器電路，其特征在于，包含：主控電路、通訊電路、接線端口、充電燈電路、分閘控制電路以及合閘控制電路；

2.如權利要求1所述智能永磁控制器電路，其特征在于，所述主控電路包含主控芯片，所述主控芯片與所述充電燈電路、所述分閘控制電路以及所述合閘控制電路相連，用于進行數據處理。

3.如權利要求1所述智能永磁控制器電路，其特征在于，所述通訊電路包含：收發器、第一電阻、三極管以及第二電阻；

4.如權利要求1所述智能永磁控制器電路，其特征在于，所述充電燈電路包含：第一光耦、第三電阻、led燈、第四電阻、第一電容、第二電容以及第五電阻；

5.如權利要求1所述智能永磁控制器電路，其特征在于，所述分閘控制電路包含：第二光耦以及第六電阻；

6.如權利要求1所述智能永磁控制器電路，其特征在于，所述合閘控制電路包含：第三光耦以及第七電阻；

技術總結
本技術公開了一種智能永磁控制器電路，包含：主控電路、通訊電路、接線端口、充電燈電路、分閘控制電路以及合閘控制電路；主控電路用于進行數據處理；通訊電路與主控電路相連，用于數據的通訊；充電燈電路與主控電路、接線端口相連，用于充電指示；分閘控制電路與主控電路、接線端口相連，用于分閘控制；合閘控制電路與主控電路、接線端口相連，用于合閘控制。本技術集成化的設計，整合多個功能，并且結構簡單，制造成本低。

技術研發人員：都國權,劉光慶
受保護的技術使用者：上海權翔電氣科技有限公司
技術研發日：20240429
技術公布日：2025/4/28
