本技術涉及便攜式控制箱，具體為一種交流同步器隨動儀表控制系統。

背景技術：

1、航向位置指示器(zeh-1r(b))是某型飛機飛行仿真系統上的指示儀表，航向位置指示器通過提供航向信息和無線電領航要素，為飛行員提供重要的導航支持，確保飛行的安全和準確。

2、現有技術中，普遍采用單片機實現儀表控制，儀表通過rs485總線與單片機集線器建立聯系，接收主計算機送來的數據，經分析處理后驅動儀表作相應的指示。該方式基本上是單輸入單輸出結構，與各表之間沒有偶合，表的功能內聚強，因為可以自動處理數據，所以主計算機可以輸出標準數據，系統適應性強。在更換儀表時不需要重新編制計算機的程序，該技術還可用于其他各類模擬器。此類控制系統采用飛機原裝儀表加裝單片機驅動電路，由單片機軟件來控制。儀表的指示誤差由該表攜帶的驅動軟件進行矯正，需要的誤差由單片機軟件產生。可以模擬該儀表的故障，在接受故障代碼后產生響應。該控制系統在電學構造層面和控制邏輯層面已經較為成熟，但在實體結構層面，普遍為集成式安裝結構，無法實現移動化、便攜化。

技術實現思路

1、本實用新型要解決的技術問題是，目前基于單片機的交流同步器隨動儀表控制系統無法實現移動化、便攜化。

2、為實現以上技術目的，本實用新型采用以下技術方案：

3、一種交流同步器隨動儀表控制系統，包括手提箱，上蓋，把手，盒體，鎖具，屏幕，控制面板，狀態燈，喇叭，pcb板，接口，穿線孔，電源按鈕，控制按鈕，放置槽，無線模塊；上蓋的下端與手提箱的后端轉動連接，把手固定安裝在手提箱前端，在上蓋的前側固定安裝有雙盒體，在第一個盒體上設有盒蓋，在所述盒蓋和所述第一個盒體之間安裝有鎖具，在第二個盒體上固定安裝有屏幕和控制面板，在手提箱中設有單片機，所述單片機的pcb板固定在手提箱內，在pcb板上設有接口，在手提箱側部具有穿線孔，穿線孔保持在接口外側，在手提箱內分別設有電源按鈕和控制按鈕，電源按鈕連接在pcb板的供電電路上，控制按鈕與pcb板電性連接，在所述第二個盒體上設有狀態燈和喇叭，喇叭、狀態燈、控制面板、屏幕各自與pcb板電性連接，在上蓋外側設有無線模塊，無線模塊與pcb板電性連接，在手提箱內設有多個放置槽。

4、優選的，上蓋的下端與手提箱的后端由阻尼鉸鏈轉動連接。

5、優選的，在放置槽的上端口兩側設有彈性綁帶。

6、優選的，在手提箱的底側設有電池箱，在所述電池箱的底側設有箱蓋。

7、優選的，在上蓋的上側設有掛環，在手提箱的前側設有掛鉤，當上蓋關閉后，掛環與掛鉤相互固定。

8、優選的，在手提箱中設有槽體，pcb板位于所述槽體中，當上蓋關閉后，所述第二個盒體落入所述槽體中。

9、優選的，在手提箱的底側、手提箱的后側以及上蓋的下側設有多個墊塊。

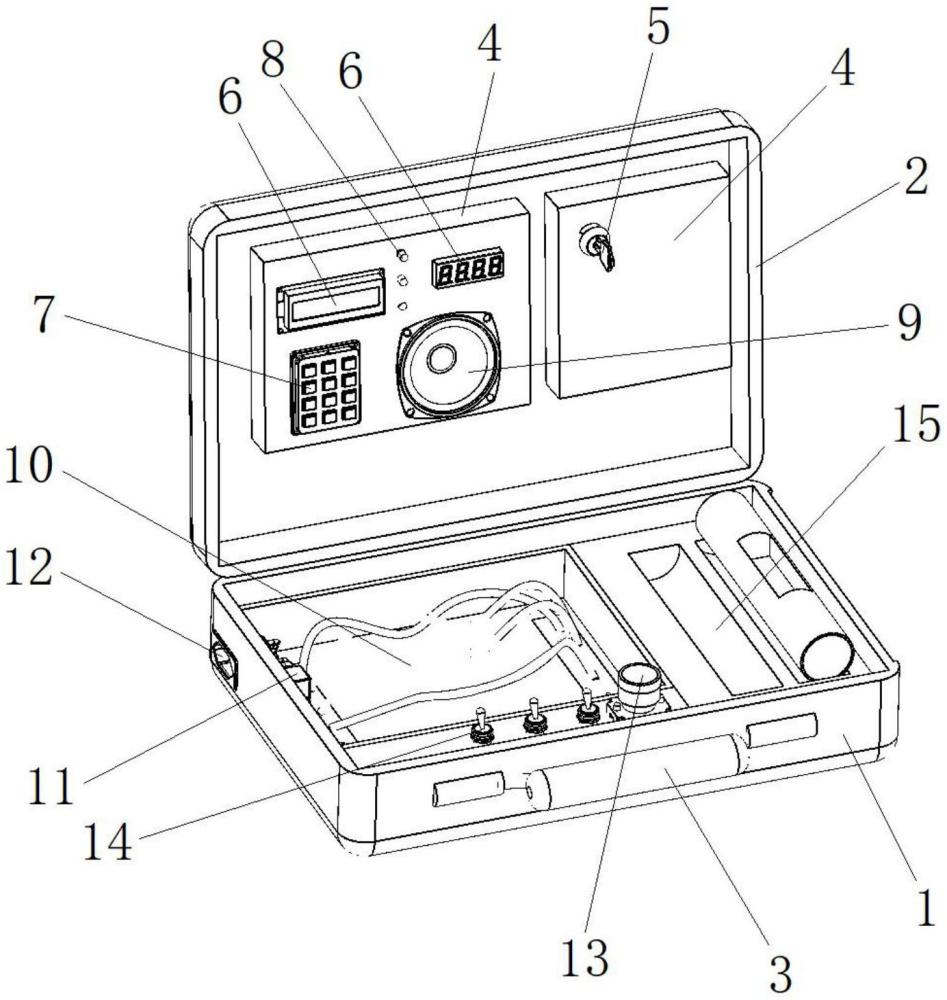

10、在本實用新型的構造中，手提箱和上蓋形成本實用新型的外部輪廓，可通過把手手提進行攜帶，從而實現移動性和便攜性。第一個盒體可作為容納空間，用于內置如備用電池等工器具，鎖具可對第一個盒體進行鎖閉。第二個盒體則作為屏幕、控制面板等模塊的布線箱和安裝位。pcb板上設有接口，可外接通訊線纜，穿線孔保證通訊線纜進出手提箱。電源按鈕控制本實用新型的供電。控制按鈕和控制面板用于輸入指令，屏幕、狀態燈和喇叭用于輸出信息。放置槽可起到放置作用。無線模塊即為無線通信模塊，安裝于上蓋外側，可與儀表無線通訊，用于傳輸指令和信息。

11、本實用新型公開了一種交流同步器隨動儀表控制系統。該系統搭載于便攜式手提設備中，采用集成化安裝結構，在實現移動性和便攜性的同時，與受控儀表建立無線通訊，從而達到遠程控制的目的。本實用新型結構緊湊、方便攜帶，有著顯著的技術進步。

技術特征：

1.一種交流同步器隨動儀表控制系統，其特征在于，包括手提箱(1)，上蓋(2)，把手(3)，盒體(4)，鎖具(5)，屏幕(6)，控制面板(7)，狀態燈(8)，喇叭(9)，pcb板(10)，接口(11)，穿線孔(12)，電源按鈕(13)，控制按鈕(14)，放置槽(15)，無線模塊(16)；上蓋(2)的下端與手提箱(1)的后端轉動連接，把手(3)固定安裝在手提箱(1)前端，在上蓋(2)的前側固定安裝有雙盒體(4)，在第一個盒體(4)上設有盒蓋，在所述盒蓋和所述第一個盒體(4)之間安裝有鎖具(5)，在第二個盒體(4)上固定安裝有屏幕(6)和控制面板(7)，在手提箱(1)中設有單片機，所述單片機的pcb板(10)固定在手提箱(1)內，在pcb板(10)上設有接口(11)，在手提箱(1)側部具有穿線孔(12)，穿線孔(12)保持在接口(11)外側，在手提箱(1)內分別設有電源按鈕(13)和控制按鈕(14)，電源按鈕(13)連接在pcb板(10)的供電電路上，控制按鈕(14)與pcb板(10)電性連接，在所述第二個盒體(4)上設有狀態燈(8)和喇叭(9)，喇叭(9)、狀態燈(8)、控制面板(7)、屏幕(6)各自與pcb板(10)電性連接，在上蓋(2)外側設有無線模塊(16)，無線模塊(16)與pcb板(10)電性連接，在手提箱(1)內設有多個放置槽(15)。

2.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，上蓋(2)的下端與手提箱(1)的后端由阻尼鉸鏈轉動連接。

3.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，在放置槽(15)的上端口兩側設有彈性綁帶。

4.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，在手提箱(1)的底側設有電池箱，在所述電池箱的底側設有箱蓋。

5.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，在上蓋(2)的上側設有掛環，在手提箱(1)的前側設有掛鉤，當上蓋(2)關閉后，掛環與掛鉤相互固定。

6.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，在手提箱(1)中設有槽體，pcb板(10)位于所述槽體中，當上蓋(2)關閉后，所述第二個盒體落入所述槽體中。

7.根據權利要求1所述的一種交流同步器隨動儀表控制系統，其特征在于，在手提箱(1)的底側、手提箱(1)的后側以及上蓋(2)的下側設有多個墊塊。

技術總結
本技術公開了一種交流同步器隨動儀表控制系統，屬于便攜式控制箱領域。其構造包括：第二個盒體上固定安裝有屏幕和控制面板，在手提箱中設有單片機，其PCB板固定在手提箱內，在PCB板上設有接口，在手提箱側部具有穿線孔，穿線孔保持在接口外側，在手提箱內分別設有電源按鈕和控制按鈕，電源按鈕連接在PCB板的供電電路上，控制按鈕與PCB板電性連接，在第二個盒體上設有狀態燈和喇叭，喇叭、狀態燈、控制面板、屏幕各自與PCB板電性連接。本技術搭載于便攜式手提設備中，采用集成化安裝結構，在實現移動性和便攜性的同時，與受控儀表建立無線通訊，從而達到遠程控制的目的。本技術結構緊湊、方便攜帶，有著顯著的技術進步。
