本技術涉及鋼軌傳輸，尤其涉及一種鋼軌輸送輥道線控制系統。

背景技術：

1、在焊軌基地鋼軌輸送線的控制系統，焊接輸送線主要有4個電柜，每個電柜分別安裝在4個車間，每個車間相距100米。目前電柜之間控制主要采用屏蔽線串口通訊的方式，由于距離較遠，經常會導致通訊干擾，并且控制器模塊老化，無法更新，導致系統故障率較高，生產效率低的問題。因此，現有技術中存在系統故障率較高，生產效率低的技術問題。

技術實現思路

1、有鑒于此，有必要提供一種鋼軌輸送輥道線控制系統，用以解決現有技術中存在系統故障率較高，生產效率低的技術問題。

2、為了實現上述目的，本實用新型提供一種鋼軌輸送輥道線控制系統，包括：

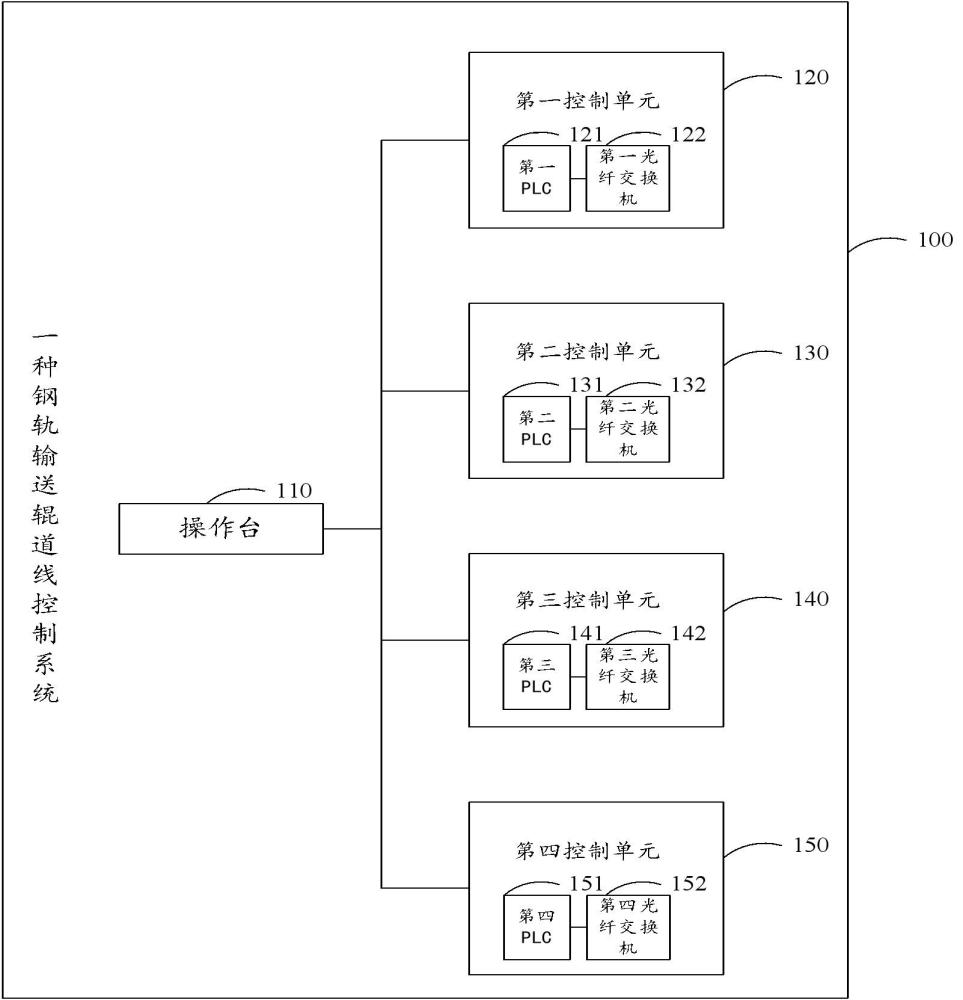

3、操作臺、第一控制單元、第二控制單元、第三控制單元及第四控制單元；

4、操作臺分別與第一控制單元、第二控制單元、第三控制單元及第四控制單元通信連接；

5、第一控制單元、第二控制單元、第三控制單元及第四控制單元之間通過光纖彼此串聯；

6、其中，第一控制單元、第二控制單元、第三控制單元及第四控制單元，均包括：plc和光纖交換機；

7、plc與光纖交換機通過以太網連接。在一種可能的實現方式中，所述系統，還包括：第一電機驅動單元，第一電機驅動單元與第一控制單元通信連接。

8、在一種可能的實現方式中，所述系統，還包括：第二電機驅動單元，第二電機驅動單元與第二控制單元通信連接。

9、在一種可能的實現方式中，所述系統，還包括：第三電機驅動單元，第三電機驅動單元與第三控制單元通信連接。

10、在一種可能的實現方式中，所述系統，還包括：第四電機驅動單元，第四電機驅動單元與第四控制單元通信連接。

11、在一種可能的實現方式中，所述系統，還包括尾纖和光端盒；通過光端盒將光纖和尾纖連接。

12、在一種可能的實現方式中，所述尾纖為：st-st多模。

13、在一種可能的實現方式中，所述光纖為：多模光纖。

14、在一種可能的實現方式中，所述光端盒配有st-st法蘭頭。

15、在一種可能的實現方式中，所述光纖交換機，用于接收和發送光信號。

16、本實用新型提供一種鋼軌輸送輥道線控制系統，包括：操作臺、第一控制單元、第二控制單元、第三控制單元及第四控制單元，操作臺分別與第一控制單元、第二控制單元、第三控制單元及第四控制單元通信連接，第一控制單元、第二控制單元、第三控制單元及第四控制單元之間通過光纖彼此串聯，這樣做的目的是為了采用光纖通訊；其中，第一控制單元、第二控制單元、第三控制單元及第四控制單元，均包括：plc和光纖交換機，plc與光纖交換機通過以太網連接，這樣做的目的是為了讓控制單元支持以太網通訊，以太網通信相比串口通信，可實現控制系統實時響應，通信穩定，故障率低，提高生產效率；現有技術中的控制器單元一般采用屏蔽線串口通訊的方式，由于距離遠，經常會通訊干擾，本實用新型控制單元之間主要采用光纖通訊，控制單元內部采用以太網通信，這樣做可實現控制系統實時響應，通信穩定，故障率低，提高生產效率，從而解決了現有技術中存在系統故障率較高，生產效率低的技術問題。

技術特征：

1.一種鋼軌輸送輥道線控制系統，其特征在于，包括：

2.根據權利要求1所述的鋼軌輸送輥道線控制系統，其特征在于，所述系統，還包括：第一電機驅動單元，第一電機驅動單元與第一控制單元通信連接。

3.根據權利要求2所述的鋼軌輸送輥道線控制系統，其特征在于，所述系統，還包括：第二電機驅動單元，第二電機驅動單元與第二控制單元通信連接。

4.根據權利要求3所述的鋼軌輸送輥道線控制系統，其特征在于，所述系統，還包括：第三電機驅動單元，第三電機驅動單元與第三控制單元通信連接。

5.根據權利要求4所述的鋼軌輸送輥道線控制系統，其特征在于，所述系統，還包括：第四電機驅動單元，第四電機驅動單元與第四控制單元通信連接。

6.根據權利要求5所述的鋼軌輸送輥道線控制系統，其特征在于，所述系統，還包括尾纖和光端盒；通過光端盒將光纖和尾纖連接。

7.根據權利要求6所述的鋼軌輸送輥道線控制系統，其特征在于，所述尾纖為：st-st多模。

8.根據權利要求6所述的鋼軌輸送輥道線控制系統，其特征在于，所述光纖為：多模光纖。

9.根據權利要求6所述的鋼軌輸送輥道線控制系統，其特征在于，所述光端盒配有st-st法蘭頭。

10.根據權利要求1所述的鋼軌輸送輥道線控制系統，其特征在于，所述光纖交換機，用于接收和發送光信號。

技術總結
本技術涉及一種鋼軌輸送輥道線控制系統，屬于鋼軌傳輸技術領域，其包括：操作臺、第一控制單元、第二控制單元、第三控制單元及第四控制單元，操作臺分別與第一控制單元、第二控制單元、第三控制單元及第四控制單元通信連接，第一控制單元、第二控制單元、第三控制單元及第四控制單元之間通過光纖彼此串聯，其中，第一控制單元、第二控制單元、第三控制單元及第四控制單元，均包括：PLC和光纖交換機，PLC與光纖交換機通過以太網連接。本技術解決了現有技術中存在系統故障率較高，生產效率低的技術問題。
