本技術涉及車輛測試，具體涉及一種測試系統及測試方法。

背景技術：

1、在車輛的研發和生產過程中，需要對車輛進行臺架模擬測試，該過程需要采用測試設備模擬整車各節點所產生的can總線信號的變化，以確定車輛的座艙中控單元與車輛控制單元之間的雙向通信連接是否工作正常。

2、車輛座艙中控單元與車輛控制單元的雙向通信測試通常依靠測試系統來進行，can總線測試設備是該測試系統的重要組成部分，其與車輛控制單元的can總線連接。在測試過程中，先利用測試程序或測試腳本模擬車輛中控單元的操作，例如模擬在中控屏幕上對空調風量進行調節，車輛控制單元響應于中控單元的上述模擬操作，通過目標can信號通道向?qū)?yīng)的電器元件(例如空調系統內)發送信號；can總線測試板卡通過對目標can信號通道進行監測，獲取車輛控制單元發送的控制信號，從而確定車輛中控單元與車輛控制器之間的通信是否正常。

3、車輛中通常設置有多種類型的電器零部件，這些電器零部件均通過can信號通道與車輛控制單元連接，這就導致車輛的can總線中的通道數量較多；在進行通信測試時，需要對這些can信號通道進行逐一測試，確保每一個信號通道工作正常。上述測試通常使用can總線測試板卡來進行，該類測試板卡的成本較高，其所配置的輸入can口的數量通常較少(例如包括2路can口)。而進行測試時涉及到的can信號通道的數量較多，這使得測試人員需要手動切換測試腳本，以及根據測試用例確定該條腳本所需要的can信號通道，并替換測試板卡與不同的can信號通道之間的連接關系，這會導致測試效率低且容易出現漏檢。

技術實現思路

1、本技術提供一種測試系統及測試方法，本技術實施例的技術方案是這樣實現的：

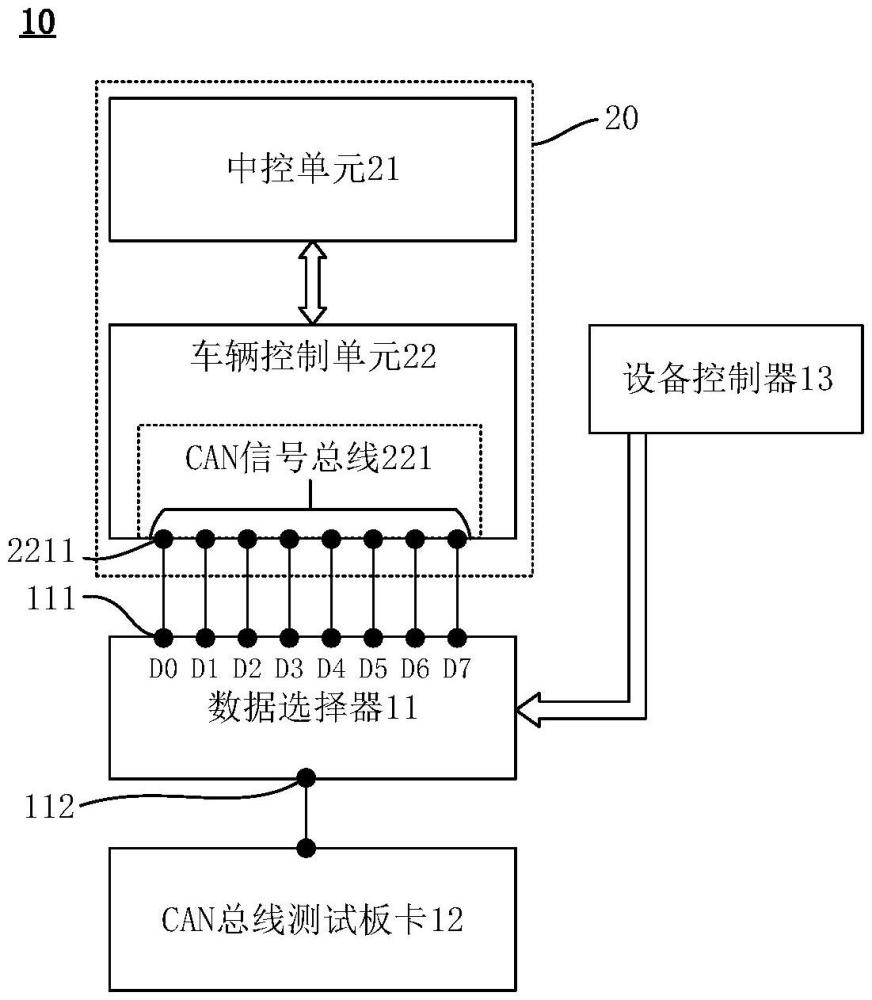

2、第一方面，提供一種測試系統，用于對車輛進行測試，所述車輛包括中控單元和車輛控制單元，所述中控單元與所述車輛控制單元連接，所述車輛控制單元包括can信號總線，所述can信號總線包括與所述車輛中的多個電子設備對應設置的多個can信號通道，所述測試系統包括：數據選擇器，包括多個輸入端和至少一個輸出端，所述多個輸入端分別與所述多個can信號通道對應連接；can總線測試板卡，包括至少一個測試通道，與所述數據選擇器的所述至少一個輸出端連接，所述至少一個測試通道的數量小于所述多個can信號通道的數量；設備控制器，與所述數據選擇器連接，用于在對所述車輛進行測試時，根據當前測試用例所指示的目標can信號的類型，控制所述數據選擇器中的所述多個輸入端與所述至少一個輸出端的連接關系，以使所述多個can信號通道中的目標can信號通道與所述can總線測試板卡連通；其中，所述目標can信號通道與所述目標can信號的類型相對應。

3、根據上述技術手段，通過在車輛的can信號總線和can總線測試板卡之間設置數據選擇器，根據測試用例的特征對多個can信號通道與can總線測試板卡之間的連接關系進行自動轉換，在利用輸入通道較少的can總線測試板卡對多個can信號通道進行測試時，無需頻繁更換測試板卡的設備通道，能夠降低測試系統的成本，提升車輛的測試效率。

4、在一些實施例中，該測試系統還包括：上位機，與所述設備控制器以及所述can總線測試板卡連接，用于解析所述當前測試用例，提取所述當前測試用例所涉及的目標can信號的類型，以及，根據所述目標can信號的類型生成第一控制命令；所述設備控制器還用于：接收并對所述第一控制命令進行譯碼，確定目標地址碼；所述數據選擇器用于：根據所述目標地址碼，調整所述多個輸入端與所述至少一個輸出端的連接關系，以使所述目標can信號通道與所述can總線測試板卡連通。

5、根據上述技術手段，利用上位機對測試用例進行自動解析，根據測試用例所涉及的目標can信號的類型，利用設備控制器對數據選擇器進行自動控制，實現can總線測試板卡與多個can信號通道的連接關系的自動切換，達到了自動選擇信號通路的效果，提高了測試效率。

6、在一些實施例中，所述設備控制器包括數據寄存器和控制處理器；所述數據寄存器用于：存儲所述多個can信號通道與對應的地址碼的映射關系；所述控制處理器用于：對所述第一控制命令進行譯碼，以及，根據所述第一控制命令指示的目標can信號通道，查詢所述映射關系，確定與所述目標can信號通道相對應的地址碼為所述目標地址碼。

7、根據上述技術手段，通過預先根據不同can信號所連接的引腳設置can信號與對應的地址碼值的對應關系參數，在測試過程中，輸入測試用例后直接根據映射關系對地址碼賦值，提高了can總線測試板卡與多個can信號通道的連接關系切換效率。

8、在一些實施例中，所述上位機還用于：解析所述當前測試用例，確定所述當前測試用例的類型以及相關參數；根據所述當前測試用例的類型以及相關參數，生成目標測試腳本；調用所述目標測試腳本進行測試驗證，確定測試結果。

9、根據上述技術手段，通過在上位機中預先設置測試腳本模板，在進行測試時僅需對當前測試用例的進行解析，將用例相關參數寫入至腳本模板，即可得到對應的目標測試腳本。基于該技術方案進行測試時無需重復編寫測試腳本，能夠提高測試效率。

10、在一些實施例中，所述測試用例的類型包括監控類測試用例和設置類測試用例，所述上位機中存儲有分別與所述監控類測試用例和所述設置類測試用例對應的第一測試腳本模板和第二測試腳本模板；所述上位機還用于：根據所述當前測試用例的類型和所述相關參數，調用與所述當前測試用例的類型對應的目標測試腳本模板，所述目標測試腳本模板為所述第一測試腳本模板和所述第二測試腳本模板中的一種；將所述相關參數寫入所述目標測試腳本模板中，得到所述目標測試腳本。

11、根據上述技術手段，通過在上位機中預先設置針對不同測試用例類型的第一測試腳本模板和第二測試腳本模板，根據測試用例的類型的不同對預存的腳本模板進行賦值而得到對應的目標測試腳本，該技術方案操作簡單且能夠提高測試效率。

12、在一些實施例中，所述測試系統還包括總線收發設備，所述總線收發設備與所述上位機及所述can信號總線連接，所述上位機還與所述中控單元連接；所述上位機還用于：在所述當前測試用例為所述監控類測試用例的情況下，通過所述總線收發設備向所述目標can信號通道發送所述目標can信號的值；在第一延時時間后，接收所述中控單元發送的返回信號；根據所述返回信號，確定所述測試結果；以及，在所述當前測試用例為所述設置類測試用例的情況下，向所述中控單元發送接口信號值；在第二延時時間后，通過所述can總線測試板卡12確定所述目標can信號通道的信號值；根據所述目標can信號通道中的信號值，確定所述測試結果。

13、根據上述技術手段，將上位機設置為與中控單元連接，在測試系統中設置總線收發設備，根據測試用例類型的不同，通過總線收發設備發送目標can信號的值或向中控單元發送接口信號值，根據返回信號或目標can信號通道中的信號值，確定測試結果，從而實現針對不同類型的測試用例的自動化測試。

14、在一些實施例中，所述上位機還用于：確定所述返回信號或所述目標can信號通道的信號值與所述當前測試用例的預期結果的一致性；在所述返回信號或所述目標can信號通道的信號值與所述當前測試用例的預期結果一致的情況下，確定所述當前測試用例測試通過，輸出所述當前測試用例的測試結果、所述目標can信號的值或所述接口信號值、所述返回信號或所述目標can信號通道的信號值；以及，在所述返回信號或所述目標can信號通道的信號值與所述測試用例的預期結果不一致的情況下，確定所述當前測試用例未測試通過，輸出所述當前測試用例的測試結果、所述目標can信號的值或所述接口信號值、所述返回信號或所述目標can信號通道的信號值，并保存所述當前測試用例的用例信息以及所述測試結果。

15、根據上述技術手段，基于返回信號或目標can信號通道中的信號值與測試用例的預期結果的一致性確定測試結果，將測試結果和測試的中間結果進行自動輸出和保存，能夠提高測試的自動化率。

16、第二方面，提供一種測試方法，應用于測試系統，所述測試系統用于對車輛進行測試，所述車輛包括中控單元和車輛控制單元，所述中控單元與所述車輛控制單元連接，所述車輛控制單元包括can信號總線，所述can信號總線包括與所述車輛中的多個電子設備對應設置的多個can信號通道，所述測試系統包括：數據選擇器，包括多個輸入端和至少一個輸出端，所述多個輸入端分別與所述多個can信號通道對應連接；can總線測試板卡，包括至少一個信號通道，與所述數據選擇器的所述至少一個輸出端連接，所述至少一個信號通道的數量小于所述多個can信號通道的數量；設備控制器，與所述數據選擇器連接；所述方法包括：在對所述車輛進行測試時，根據當前測試用例所指示的目標can信號的類型，通過所述設備控制器控制所述數據選擇器中的所述多個輸入端與所述至少一個輸出端的連接關系，以使所述多個can信號通道中的目標can信號通道與所述can總線測試板卡連通；其中，所述目標can信號通道與所述目標can信號的類型相對應。

17、在一些實施例中，所述測試系統還包括上位機，所述上位機與所述設備控制器以及所述can總線測試板卡連接；所述方法還包括：利用所述上位機解析所述當前測試用例，提取所述當前測試用例所涉及的目標can信號的類型，以及，根據所述目標can信號的類型生成第一控制命令；利用所述設備控制器接收并對所述第一控制命令進行譯碼，確定目標地址碼；利用所述數據選擇器根據所述目標地址碼，調整所述多個輸入端與所述至少一個輸出端的連接關系，以使所述目標can信號通道與所述can總線測試板卡連通。

18、在一些實施例中，所述設備控制器包括數據寄存器和控制處理器，所述方法還包括：利用所述數據存儲器存儲所述多個can信號通道與對應的地址碼的映射關系；利用所述控制處理器對所述第一控制命令進行譯碼，以及，根據所述第一控制命令指示的目標can信號通道，查詢所述映射關系，確定與所述目標can信號通道相對應的地址碼為所述目標地址碼。
