本發明涉及控制系統，具體為一種工業電子設備集成控制系統。

背景技術：

1、工業電子系統，一種以嵌入式系統為核心，通過系統軟硬件能夠完成工業領域對象的狀態感知、過程監視和控制，實現對象預定功能的電子系統，一般具有體系架構復雜，實時性、可靠性、安全性、經濟性要求高的特點。

2、集成化控制系統是指將生產設備、生產過程和生產管理系統相互集成，實現智能化、自動化控制的一種綜合性系統。

3、現有的工業電子設備集成化控制系統為了降低成本和材料的浪費實現全面的自動化，工作人員會通過集成控制系統遠程對工業電子設備控制和監測，但是自動化的設備只有在服務器宕機和網絡中斷時才能夠發現設備出現問題，當設備對工件加工時出現與預設軌跡出現偏差時，監控設備和傳感器并不能監測到，以致加工設備繼續對工件加工造成對零件的損耗，提高了使用成本。

技術實現思路

1、本發明的目的在于提供一種工業電子設備集成控制系統，以解決上述背景技術中提出的問題。

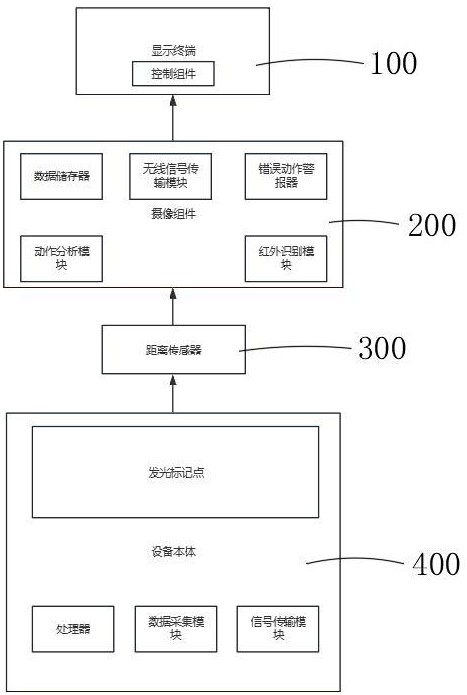

2、為了解決上述技術問題，本發明提供如下技術方案：一種工業電子設備集成控制系統，包括：

3、顯示終端和攝像組件；

4、所述顯示終端具有控制組件和信號接收模塊；

5、所述攝像組件具有無線信號傳輸模塊、動作分析模塊和數據儲存器；

6、所述信號傳輸模塊用于使攝像組件和顯示終端進行連接，所述數據儲存模塊與動作分析模塊連接，所述攝像組件內置紅外識別模塊，所述紅外識別模塊連接錯誤動作報警器；

7、所述攝像組件通過信號傳輸模塊連接設備本體，所述設備本體上設置有發光標記點，所述發光標記點設置在設備本體的關鍵節點動作部位，用于攝像組件對設備本體的運動軌跡進行識別。

8、優選地，所述數據儲存器用于儲存所拍攝設備的運動軌跡，所述數據儲存模塊通過接口連接在攝像組件的內部。

9、優選地，所述無線信號傳輸模塊用于攝像組件拍攝的所述設備本體的圖像傳輸到遠程的顯示終端上，通過所述顯示終端對設備本體的工作進行查看。

10、優選地，所述設備本體通過接口連接信號傳輸模塊，所述信號傳輸模塊連接數據采集模塊，所述數據采集模塊用以對所述設備本體的工作數據進行采集。

11、優選地，所述數據采集模塊把采集的所述設備本體數據傳輸到處理器，所述處理器把數據通過信號傳輸模塊傳輸到所述顯示終端上，便于通過所述顯示終端對設備本體的工作進行修正。

12、優選地，所述紅外識別模塊用于對所述設備本體上的所述發光標記點對所述設備本體的運動軌跡進行識別，所述攝像組件拍攝運動軌跡后動作分析模塊對拍攝的運動軌跡與數據儲存器內的運動軌跡進行對比分析。

13、優選地，所述攝像組件通過插口連接距離傳感器，所述距離傳感器用于測量所述攝像組件距離設備本體之間的距離，方便提高所述設備本體工作時運動軌跡的拍攝的精確度。

14、優選地，在所述動作分析模塊分析出拍攝的所述設備本體的運動軌跡與所述數據儲存器內編輯的運動軌跡偏差，則所述錯誤動作報警器通過無線信號傳輸模塊把信號傳輸到所述顯示終端，所述顯示終端通過控制組件對設備本體控制和查看。

15、與現有技術相比，本發明所達到的有益效果是：

16、第一、本發明，提前在攝像組件的數據儲存器內部編輯所監控設備的運動軌跡，監控組件通過紅外識別模塊對設備本體運動節點上的發光標記點進行拍攝，運動軌跡分析模塊對拍攝的運動軌跡和數據儲存器內部的運動軌跡進行對比分析，如運動軌跡出現偏差，錯誤動作警報器把錯誤動作通過無線信號傳輸模塊傳輸到顯示終端上，工作人員通過顯示終端上的控制組件對設備本件進行修正，設備本體上的數據采集模塊把采集到的修正數據通過處理的器的處理后，通過信號傳輸模塊反饋到顯示終端上，即可防止在自動化設備對工件加工時出現偏差，有效降低了使用成本。

技術特征：

1.一種工業電子設備集成控制系統，其特征在于：包括：

2.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：所述數據儲存器用于儲存所拍攝設備的運動軌跡，所述數據儲存模塊通過接口連接在攝像組件（200）的內部。

3.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：所述無線信號傳輸模塊用于攝像組件（200）拍攝的所述設備本體（400）的圖像傳輸到遠程的顯示終端（100）上，通過所述顯示終端（100）對設備本體（400）的工作進行查看。

4.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：所述設備本體（400）通過接口連接信號傳輸模塊，所述信號傳輸模塊連接數據采集模塊，所述數據采集模塊用以對所述設備本體（400）的工作數據進行采集。

5.根據權利要求4所述的一種工業電子設備集成控制系統，其特征在于：所述數據采集模塊把采集的所述設備本體（400）數據傳輸到處理器，所述處理器把數據通過信號傳輸模塊傳輸到所述顯示終端（100）上，便于通過所述顯示終端（100）對設備本體（400）的工作進行修正。

6.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：所述紅外識別模塊用于對所述設備本體（400）上的所述發光標記點對所述設備本體（400）的運動軌跡進行識別，所述攝像組件（200）拍攝運動軌跡后動作分析模塊對拍攝的運動軌跡與數據儲存器內的運動軌跡進行對比分析。

7.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：所述攝像組件（200）通過插口連接距離傳感器（300），所述距離傳感器（300）用于測量所述攝像組件（200）距離設備本體（400）之間的距離，方便提高所述設備本體（400）工作時運動軌跡的拍攝的精確度。

8.根據權利要求1所述的一種工業電子設備集成控制系統，其特征在于：在所述動作分析模塊分析出拍攝的所述設備本體（400）的運動軌跡與所述數據儲存器內編輯的運動軌跡偏差，則所述錯誤動作報警器通過無線信號傳輸模塊把信號傳輸到所述顯示終端（100），所述顯示終端（100）通過控制組件對設備本體（400）控制和查看。

技術總結
本發明涉及控制系統技術領域，且公開了一種工業電子設備集成控制系統。該工業電子設備集成控制系統，包括：顯示終端和攝像組件；所述顯示終端具有控制組件和信號接收模塊；所述攝像組件具有無線信號傳輸模塊、動作分析模塊和數據儲存器；所述信號傳輸模塊用于使攝像組件和顯示終端進行連接，錯誤動作警報器把錯誤動作通過無線信號傳輸模塊傳輸到顯示終端上，工作人員通過顯示終端上的控制組件對設備本件進行修正，設備本體上的數據采集模塊把采集到的修正數據通過處理的器的處理后，通過信號傳輸模塊反饋到顯示終端上，即可防止在自動化設備對工件加工時出現偏差，有效降低了使用成本。

技術研發人員：馬春生,劉德生,陳上球,黎界鋒,林子龍
受保護的技術使用者：深圳市安亞信科技有限公司
技術研發日：
技術公布日：2025/4/24
