本技術涉及航行器，具體涉及一種水空兩棲航行器避障方法及水空兩棲航行器。

背景技術：

1、隨著多模態航行器研究的不斷發展，水-空跨介質兩棲航行器正逐漸成為人類研發海洋裝備的新興方向。如圖1所示，水空兩棲跨介質航行器兼具空中和海洋中的運動能力，并能靈活切換空中與水下的工作場景，從而規避水下與空中的障礙。在需要高速行進抵達目的時，航行器可以進入空中進行低功耗長時航行；在需要水下作業時潛入水下。這些運動特點使水空兩棲跨介質航行器具備完全獨立執行海難救援、海洋樣本采集、海洋考古等復雜任務的能力，而無需大型船艦或無人機運載。這在未來的海洋探索中有廣闊的應用前景。

2、水的介質密度與空中相差700倍，因此動力系統的設計對航行器穿越水體進入空中的實現至關重要。一類航行器采用無刷電機驅動螺旋槳的形式實現介質跨越，但螺旋槳需要不斷加速至產生足夠推進力拉動航行器脫離水面，兩相跨越時間長。

3、螺旋槳形式延用了空中飛行器的設計理念，在控制方式與結構設計上降低了研發難度，但也面臨螺旋槳在水下存在空化與氣蝕的固有問題。自然界中的飛行烏賊可以通過肌肉壓縮射流快速從海洋逃逸到空中，受該生物啟發，一部分研究開始提出采用射流推進的形式實現水空跨越。

4、射流推進具有短時間內產生高動量的特點，是一種高能量密度釋放的推進形式。采用這類推進形式的樣機能夠以更快的速度脫離水體。

5、然而，現有技術的水空兩棲航行器僅僅實現了單純在水中驅動以及單純在空中飛行，而在水中如何通過水空兩棲的優勢來進行避障作業是現有技術所沒有考慮的。

技術實現思路

1、本發明的目的在于提供一種水空兩棲航行器避障方法來至少解決上述的一個技術問題。

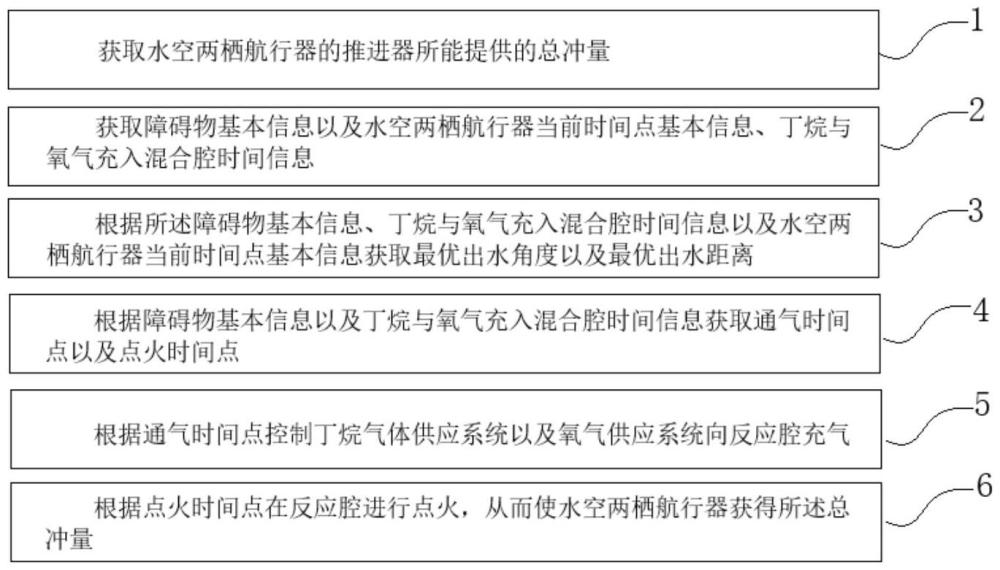

2、本發明的一個方面，提供一種水空兩棲航行器避障方法，所述水空兩棲航行器避障方法包括：

3、獲取水空兩棲航行器的推進器所能提供的總沖量；

4、獲取障礙物基本信息以及水空兩棲航行器當前時間點基本信息、丁烷與氧氣充入混合腔時間信息；

5、根據所述障礙物基本信息、丁烷與氧氣充入混合腔時間信息以及水空兩棲航行器當前時間點基本信息獲取最優出水角度以及最優出水距離；

6、根據障礙物基本信息以及丁烷與氧氣充入混合腔時間信息獲取通氣時間點以及點火時間點；

7、根據通氣時間點控制丁烷氣體供應系統以及氧氣供應系統向反應腔充氣；

8、根據點火時間點在反應腔進行點火，從而使水空兩棲航行器獲得所述總沖量。

9、可選地，所述水空兩棲航行器避障方法進一步包括：

10、在所述水空兩棲航行器的預設部位飛出水面是啟動螺旋槳。

11、可選地，所述障礙物基本信息包括障礙物與水空兩棲航行器的距離信息、障礙物相對于水空兩棲航行器的位置信息、障礙物高度信息；

12、所述水空兩棲航行器當前時間點基本信息包括當前時間點俯仰姿態角度、水空兩棲航行器當前的位置坐標、航行器質量信息、航行器繞z軸的轉動慣量。

13、可選地，所述水空兩棲航行器的推進器所能提供的總沖量通過如下公式獲取：

14、其中，

15、j(c)為水空兩棲航行器的推進器所能提供的總沖量、c為燃料濃度，當c＝1時，系統發生化學計量反應，當c<1時，為富氧狀態，反應結束時，氧氣過剩，抑制了副產物產生并降低回火風險，c的取值決定反應活躍程度，從而影響爆炸反應推進力的產生、t為推進力持續時間、tjet為射流推進力。

16、可選地，所述根據所述障礙物基本信息、丁烷與氧氣充入混合腔時間信息以及水空兩棲航行器當前時間點基本信息獲取最優出水角度以及最優出水距離包括：

17、獲取出水角度與航行軌跡數據庫，所述出水角度與航行軌跡數據庫包括至少一個預設出水角度一個每個預設出水角度所對應的航行軌跡信息；

18、根據所述障礙物基本信息中的障礙物與水空兩棲航行器的距離信息以及丁烷與氧氣充入混合腔時間信息獲取將丁烷與氧氣充入混合腔后的障礙物與水空兩棲航行器的距離信息，所述將丁烷與氧氣充入混合腔后的障礙物與水空兩棲航行器的距離信息稱為第一距離信息；

19、根據所述第一距離信息、障礙物的高度信息以及每個航行軌跡信息獲取最優出水角度以及最優出水距離。

20、可選地，所述根據所述第一距離信息、障礙物的高度信息以及每個航行軌跡信息獲取最優出水角度以及最優出水距離包括：

21、獲取時間約束條件、最高點軌跡高度約束條件、動力過渡平滑性約束條件、水面脫離角約束條件；

22、獲取同時滿足所述時間約束條件、最高點軌跡高度約束條件、動力過渡平滑性約束條件、水面脫離角約束條件的航行軌跡信息；

23、當同時滿足所述時間約束條件、最高點軌跡高度約束條件、動力過渡平滑性約束條件、水面脫離角約束條件的航行軌跡信息只有一個時，獲取該航行軌跡信息所對應的出水角度作為最優出水角度；

24、獲取該航行軌跡信息的初始點至該航行軌跡信息的最高點之間的行走距離作為最優出水距離。

25、可選地，所述時間約束條件包括：

26、tpeak≥tprop

27、其中，

28、tprop為加速時間、tpeak為航行器從水面到障礙物最高點所需的時間、螺旋槳推進力線性增長速率為kp。

29、可選地，所述最高點軌跡高度約束條件包括：

30、其中，

31、所述動力過渡平滑性約束條件包括：

32、其中，

33、αmax是允許的最大俯仰角變化速率，該約束避免劇烈姿態調整導致的不穩定性；

34、所述水面脫離角約束條件包括：

35、φmin≤φ0≥φmax；其中，

36、φmin和φmax基于具體的任務需求與推進器的限制角度確定。

37、本技術還提供了一種水空兩棲航行器，所述水空兩棲航行器包括：

38、航行器殼體；

39、推進器，所述推進器一端伸入所述航行器殼體內，所述推進器內設置有混合腔，所述混合腔包括丁烷進氣口、氧氣進氣口、壓力液體噴射口、液體灌入口，所述混合腔內容納有液體，所述壓力液體噴射口位于所述推進器的遠離所述航行器殼體的一端，所述混合腔內設置有點火裝置；

40、丁烷氣體供應系統，所述丁烷氣體供應系統設置在所述航行器殼體內，所述丁烷氣體供應系統與所述丁烷進氣口聯通，用于向所述混合腔內提供壓力丁烷氣體；

41、氧氣供應系統，所述氧氣供應系統設置在所述航行器殼體內，所述氧氣供應系統與所述氧氣進氣口聯通，用于向所述混合腔內提供壓力氧氣；其中，

42、當所述壓力丁烷氣體以及壓力氧氣進入至所述混合腔內且所述混合腔內壓力達到預設閾值時，通過點火裝置進行點火，從而使混合腔內的壓力丁烷氣體以及壓力氧氣爆炸產生用于將液體自壓力液體噴射口排除的推力。

43、可選地，所述水空兩棲航行器進一步包括：

44、螺旋槳，所述螺旋槳設置在所述航行器殼體上；

45、螺旋槳驅動系統，所述螺旋槳驅動系統設置在所述航行器殼體內，所述螺旋槳驅動系統與所述螺旋槳連接，用于驅動所述螺旋槳旋轉。

46、有益效果

47、本技術設計的水空兩棲航行器避障方法，提出了燃料爆炸式射流推進系統和螺旋槳推進系統的聯合控制策略，突破了現有單一推進技術在水-空介質轉換過程中快速性、持續性較差，無法有效實現避障的瓶頸。傳統的兩棲航行器往往在水下與空中環境中面臨不同的控制挑戰，本發明構建了具備空中運動能力與水空穿梭能力的系統，通過獨特的控制策略，提出了一種能夠同時應對水下與空中障礙物的避障方法。在水下階段，航行器僅需關注障礙物的高度，通過噴射水面后，燃料爆炸式射流推進可迅速產生強大的推進力，推動航行器突破水面，并在算法計算的時間區間內驅動螺旋槳系統，確保航行器能夠獲取持續足夠的推進力，穩定地進入平飛姿態。空中階段，螺旋槳推進繼續維持航行器的穩定，并為其提供持續的動力。該方法的創新性在于，通過聯合控制射流推進與螺旋槳推進，不僅解決了傳統技術中單一推進系統水下與空中無法兼顧推進需求的問題，還實現了在水空轉換過程中的高效避障。在水面噴射后，航行器能夠快速響應環境變化，銜接螺旋槳系統推進，以遠離障礙物，確保航行安全。此方案在水空穿梭時能夠以高速突破水面，而在空中又能夠發揮螺旋槳的優勢，從而有效提升了航行器的機動性、穩定性和適應復雜環境的能力。
