本發明涉及傳輸能耗控制和比特率調度，尤其涉及一種最小化收斂率和能耗的功率、比特率聯合調度方法。

背景技術：

1、馬爾可夫跳躍系統因其在機器人手臂、交通流控制系統、飛機系統等的廣泛應用而受到學者的廣泛關注。為了實現對系統的遠程監控，傳感器需要通過無線網絡傳輸收集到的數據。考慮到監控系統中傳感器的電源始終由電池提供，傳感器的傳感、處理和通信信息由有限的能量支持。此外，在大規模遠程監控系統中，由于傳感器數據量大，每個傳感器可以使用的比特?cái)?shù)有限。有限的傳輸功率和有限的比特率可能會導致不可靠的通信鏈路，從而以隨機方式導致信息丟失。本發明旨在尋求在給定時變信道增益下的最優功率和比特調度方法，以提高收斂速度并最小化能耗，同時確保閉環系統的穩定性。

2、傳輸功率和比特率聯合調度的主要結果為文獻1：quevedo,d.e.,ahlen,a.,ostergaard,j.(2010).energy?efficient?state?estimation?with?wireless?sensorsthrough?the?use?of?predictive?power?control?and?coding,ieee?transactions?onsignal?processing,58(9),4811-4823(quevedo,d.e.,ahlen,a.,ostergaard,j.(2010).通過使用預測功率控制和編碼，利用無線傳感器進行節能狀態估計,ieee?transactionson?signal?processing,58(9),4811-4823)、文獻2：quevedo,d.e.,ostergaard,j.,ahlen,a.(2014).power?control?and?coding?formulation?for?state?estimation?withwireless?sensors,ieee?transactions?on?control?systems?technology,22(2),413-427(quevedo,d.e.,ostergaard,j.,ahlen,a.(2014).無線傳感器狀態估計的功率控制和編碼,ieee?transactions?on?control?systems?technology,22(2),413-427)、文獻3：zhou,j.,luo,y.,liu,y.,yang,w.(2023)eavesdropping?strategies?for?remote?stateestimation?under?communication?constraints,ieee?transactions?on?informationforensics?and?security,18,2250-2261(zhou,j.,luo,y.,liu,y.,yang,w.(2023).通信約束下遠程狀態估計的解密策略,ieee?transactions?on?information?forensics?andsecurity,18,2250-2261)。為了平衡能耗和狀態估計的準確性，文獻1開發了一種預測控制方法，確保每個節點在線采用的功率和比特率。在文獻2中，研究了功率控制和編碼對卡爾曼濾波器的影響，執行決策過程以平衡能耗和狀態估計精度。文獻3提出了一種解密調度方案，以最小化估計誤差。可以看出，上述文章是從開環系統性能的角度(估計精度)為一般系統設計聯合調度策略。到目前為止，尚未見從閉環系統性能角度(收斂速度)對馬爾可夫跳躍系統進行聯合調度的相關報告。然而，機器人手臂、交通流控制系統、飛機系統等均建模為閉環馬爾可夫跳變系統。故而，以收斂速度和傳輸能耗為性能指標，設計傳輸功率和比特率聯合調度方法顯得十分重要。

技術實現思路

1、本發明的目的在于提供一種可以最小化時變收斂率(以提高收斂速度)和傳輸能耗(以實現節約電池電能)的傳輸功率和傳輸比特率聯合調度方法，從而在保障馬爾可夫跳變系統穩定運行的同時，提高了系統的收斂速度，并降低了傳輸能量的消耗。

2、為實現上述目的，本發明采用以下技術方案：一種最小化收斂率和能耗的功率、比特率聯合調度方法，包括以下步驟：

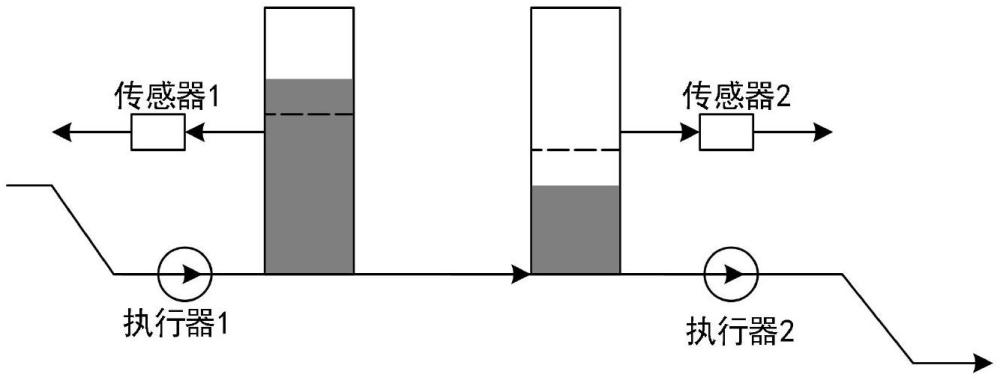

3、步驟1：針對數據丟包、量化編碼影響下的馬爾可夫跳變系統，設計包含預測控制器和反饋控制器的切換控制單元；馬爾可夫跳變系統描述為：

4、x(k+1)＝aσ(k)x(k)+bσ(k)u(k)

5、其中分別為系統狀態和控制輸入，(aσ(k),bσ(k))為系統在k時刻的系統矩陣，表示k時刻的系統模態，滿足：

6、

7、步驟2：針對不同的數據丟包情況，設計依賴待定時變量化級的時變量化編碼規則和標量函數的梯度值；

8、步驟3：依據0時刻標量函數和時刻標量函數的相關性函數獲取時變收斂率的顯式表達式；

9、步驟4：提出依賴時變收斂率的均值意義下指數收斂性概念，設置依賴時變收斂率和傳輸能耗的二次成本函數；

10、步驟5：引入滿足限定不等式的常值χ∈(0,1)，獲取依賴該常值的可行功率集合；

11、步驟6：迭代獲取保證系統均值意義下指數收斂，且最小化二次成本函數的功率和比特率聯合調度集合；根據比特率b(k)和量化級n(k)的函數關系：

12、

13、離線確定每個時刻的時變量化級n(k)。

14、進一步地，所述步驟1中包含預測控制器和反饋控制器的切換控制單元為：

15、

16、其中u(k)為切換控制單元的輸出量，其值依據數據傳輸丟包情況(即θ(k)的取值)在反饋控制輸入uf(k)和預測控制輸入之間切換，kσc(k)和分別為依賴于控制器模態σc(k)的反饋控制增益和預測控制增益；

17、上式中的ck為量化值，其獲取和傳輸規則為：在任意時刻定義多面體其中和ek分別為sk的中心和半徑；若x(k)∈sk，即量化器將多面體sk劃分為n(k)n個子區域，每個維數n(k)份(其中n為馬爾可夫跳變系統的維數，n(k)為待定的時變量化級)；假設為奇數以保證為其中一個量化值；將包含x(k)的子區域的中心定義為x(k)的量化值，記為ck；以特定方式將子區域編號為ik∈{1,2,...,n(k)n}；編碼器記錄包含ck的盒子的編號，并將其與σ(k)一起傳輸?shù)娇刂破鳎患僭O(shè)解碼器知道盒子的編號方式；如果傳輸成功，解碼器可以解碼量化值ck，控制器使用ck和σ(k)來設計控制算法；

18、上式中的為最近一次傳成功的時刻到k時刻的預測狀態，滿足：

19、

20、和邊界條件為模態為的系統矩陣。

21、進一步地，所述步驟2中依賴待定時變量化級的時變量化編碼規則為：

22、

23、其中(aσ(k),bσ(k))和分別為系統模態為σ(k)和的系統矩陣，且

24、

25、進一步地，所述步驟3中相關性函數為：

26、

27、其中

28、

29、且φ(i)為i時刻數據傳輸成功的概率，且πpp,πpq分別為模態p轉模態p，模態p轉模態q的概率。r1(k),r2(k),r3,r4分別為k時刻不同丟包和切換情況下標量函數的梯度值：

30、1)r1(k)的取值為：

31、

32、其中g(shù)p由步驟2中時變量化編碼規則中的gσ(k),σ(k)＝p確定，pp,qp為滿足的正定矩陣，ζ1為任意給定的正常數，函數λmin(·),λmax(·)分別表示矩陣的最小特征值和最大特征值，δp為使得r1p(k)＜1的充分大的正常數，λp:＝‖ap‖且

33、2)r2(k)的取值為：

34、

35、若θ(k)＝1，

36、其中ζ2為任意給定的正常數；

37、3)r3的取值為：

38、

39、其中由步驟2中時變量化編碼規則中的確定；

40、4)r4的取值為：

41、

42、進一步地，所述步驟3中時變收斂率的顯式表達式為

43、進一步地，所述步驟4中依賴時變收斂率的均值意義下指數收斂性概念為：若存在常數和時變收斂率使得

44、

45、則稱系統是均值意義下指數收斂的。

46、進一步地，所述步驟4中依賴時變收斂率和傳輸能耗的二次成本函數為：

47、

48、其中m為預測步長，α,β為給定的加權系數，為依賴于比特率b(l)和傳輸功率ρ(l)的能耗函數，定義為：

49、

50、且為過程成本，κ為信道比特率。

51、進一步地，所述步驟5中限定不等式為：

52、

53、其中

54、進一步地，所述步驟5中可行功率集合為：

55、

56、進一步地，所述步驟6中獲取功率和比特率聯合調度集合包含以下步驟：

57、步驟6.1：獲取初始時刻的調度集合，即0時刻的最優比特率和最優功率

58、1)任意選定常數其中β為可用的比特率集合；令其中為滿足的最小正整數且φ(0)為0時刻數據傳輸成功的概率；對于和中的所有元素，計算r1(0),r2(0),φw(0),mw(0),δ(0),其中r1(0),r2(0)分別表示標量函數的梯度值r1(k),r2(k)在k＝0時的取值，φw(0),mw(0),分別表示φw(k-1),mw(k-1),δ(k-1),在k-1＝0時的取值；

59、2)同樣地，對于可用的比特率集合β和i時刻的可行功率集合中的所有元素，計算r1(i),r2(i),φw(i),mw(i),δ(i),其中r1(i),r2(i)分別表示標量函數的梯度值r1(k),r2(k)在k＝i時的取值，φw(i),mw(i),δ(i),分別表示φw(k-1),mw(k-1),δ(k-1),在k-1＝i時的取值；

60、3)得到最小化jm(0)的

61、4)對于當前的和計算φ(0)。若φ(0)滿足則轉到步驟6.2；否則，若φ(0)不滿足令jm(0)＝h，其中h為任意給定的充分大在正數，返回步驟6.1-3)；

62、步驟6.2：獲取k,時刻的調度集合，即k時刻的最優比特率和最優功率

63、1)對于β和中的所有元素，計算r1(k),r2(k),φw(k),mw(k),δ(k),

64、2)對于β和中的所有元素，計算r1(k+i),r2(k+i),φw(k+i),mw(k+i),δ(k+i),其中r1(k+i),r2(k+i)分別表示標量函數的梯度值r1(k),r2(k)在k+i時的取值，φw(k+i),mw(k+i),δ(k+i),分別表示φw(k-1),mw(k-1),δ(k-1),在k+i時的取值；

65、3)得到最小化jm(k)的

66、4)對于當前的最優功率調度值和最優比特率調度值計算φ(k)；若φ(k)滿足則令k＝k+1，轉到步驟6.2-1)；否則，若φ(k)不滿足令jm(k)＝h，返回步驟6.2-3)。

67、采用上述技術方案，本發明有以下技術效果：

68、(1)提出了一種包括反饋控制器和預測控制器的控制單元，可以在提高系統性能的同時簡化預測控制器的設計。

69、(2)得到了時變收斂速度的顯式表達式；基于時變收斂率定義了一個更直觀的二次成本函數，實現了收斂速度和能耗之間的協同和權衡。

70、(3)設計了功率和比特率聯合調度方法；引入關鍵常數χ，確保時變收斂率小于1，保證了功率和比特率調度結果的可行性和最優性。
