本技術涉及程序控制，具體涉及一種工業自動化設備程序控制方法、系統及設備。

背景技術：

1、在工業自動化中，工業自動化設備廣泛應用于生產、制造和過程控制等領域，這些設備通過程序控制可以實現自動化操作、提高生產效率、保證產品質量和安全性。工業自動化設備的程序控制方法非常多樣化，根據不同的設備類型、控制需求和應用場景，采用不同的控制技術和編程語言。常見的方法包括plc編程、運動控制編程、機器人控制、dcs和scada系統的集成控制等。在實際應用中，這些控制方法往往是互相結合的，能夠?qū)崿F(xiàn)生產過程中的高效協同與自動化，保證生產效率、質量和安全。

2、在液位控制系統中，利用plc(可編程邏輯控制器)實時控制蓄水池的水泵開關以及功率調節，可以確保液位控制的精準性和防止溢出等問題。

3、通過plc系統控制水泵的過程中，在液位變化的快速響應時，雷達液位計和plc控制系統之間會存在數據檢測的時延，尤其是實時反饋系統需要快速反應的情況下，此類數據檢測(即實時液位值監測)延遲會導致水泵啟動或關閉的滯后，增加溢出或低液位的風險。為了解決該問題，通過對液位進行預測處理，將預測值輸入到plc中進行水泵參數的實時控制，通過預測值進行控制的過程中，由于部分蓄水池結構的復雜性(例如半橢球形等)，其液位值呈現非線性的增長或者降低從而導致預測結果不精確，那么此時的控制結果也會出現偏差。

技術實現思路

1、為了解決液位預測不精確的技術問題，本技術提供了一種工業自動化設備程序控制方法、系統及設備，所采用的技術方案具體如下：

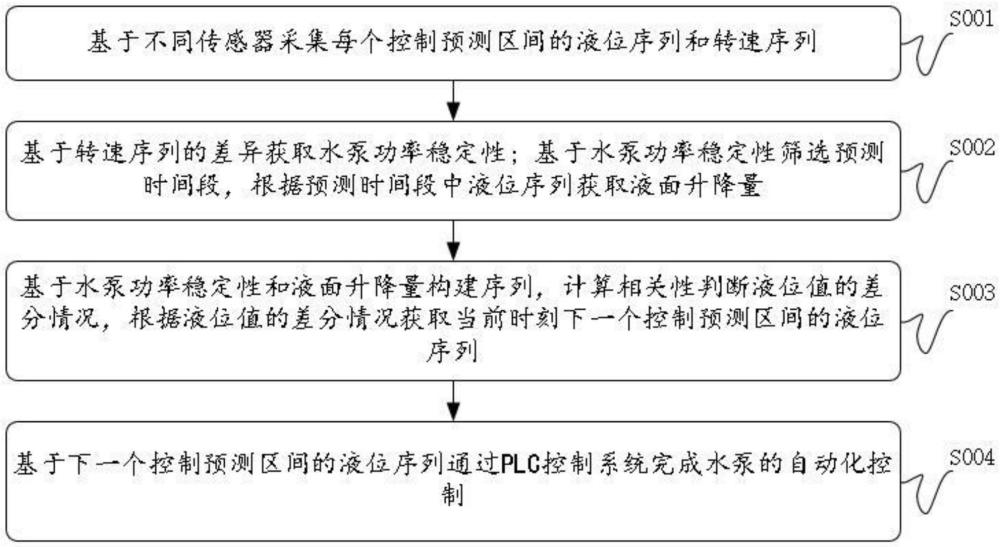

2、第一方面，本技術提出了一種工業自動化設備程序控制方法，該方法包括以下步驟：

3、基于不同傳感器采集每個控制預測區間的液位序列和轉速序列；

4、將轉速序列中相鄰轉速值的差異的均值作為每個控制預測區間的水泵功率穩定性；基于水泵功率穩定性與預設功率閾值的比較在控制預測區間中篩選預測時間段，根據預測時間段中液位序列的差分序列以及最大值和最小值的差異獲取液面升降量；

5、將預設數量預測時間段的液面升降量和水泵功率穩定性分別構成升降序列和穩定性序列；根據升降序列和穩定性序列之間的相關性確定時間范圍的一階差分密集度，并基于一階差分密集度判斷多個預設時間段的液位值是否需要差分；根據液位值是否需要差分的判斷結果獲取當前時刻下一個控制預測區間的液位序列；

6、基于下一個控制預測區間的液位序列通過plc控制系統完成水泵的自動化控制。

7、在上述方案中，通過預測液位的方式，對控制結果進行優化，消除因?yàn)闀r(shí)延導致的控制不精準，在進行預測過程中，由于蓄水池結構的復雜性，導致一定的液位非線性變化，本發明結合非線性程度，進行一階差分處理，降低非線性，在分析非線性程度的過程中，通過結合實時的水泵功率與液位變化，確定出當前階段的非線性程度，進而確定出對其進行一階差分時的密集度，降低或者消除因?yàn)榉蔷€性導致的控制問題。

8、在一個實施例中，所述控制預測區間是以預設時間長度構成的區間。

9、在一個實施例中，所述將轉速序列中相鄰轉速值的差異的均值作為每個控制預測區間的水泵功率穩定性的方法為：

10、δvn表示第n個轉速值與第n+1個轉速值之間的差異，n表示為轉速序列中轉速值的數量，stau表示第u個控制預測區間的水泵功率穩定性。

11、在一個實施例中，所述根據預測時間段中液位序列的差分序列以及最大值和最小值的差異獲取液面升降量的方法為：

12、對于液面序列進行一階差分獲取液面差分序列，計算液面差分序列中所有元素值的均值，令液面序列的最大值和最小值的差值與液面差分序列中所有元素值的均值的乘積作為控制預測序列的液面升降量。

13、在一個實施例中，所述將預設數量預測時間段的液面升降量和水泵功率穩定性分別構成升降序列和穩定性序列的方法為：

14、選取預設數量個預測時間段構成一個時間范圍；

15、將每個時間范圍內的水泵功率穩定性和液面升降量分別歸一化后構成兩個序列記為穩定性序列和升降序列。

16、在一個實施例中，計算穩定性序列和升降序列的皮爾遜相關系數，以穩定性序列和升降序列之間的皮爾遜相關系數作為穩定性序列和升降序列的相關性。

17、在一個實施例中，所述構成升降序列和穩定性序列之間的相關性確定時間范圍的一階差分密集度，并基于一階差分密集度判斷多個預設時間段的液位值是否需要差分的方法為：

18、r表示穩定性序列和升降序列的相關性，ω表示調整參數，s表示時間范圍內的一階差分密集度；

19、ω取值為1，差分閾值為0.6，當一階差分密集度大于或等于0.6時，則時間范圍內所有液位值都需要進行差分操作，若一階差分密集度小于0.6時，此時時間范圍內的液位值不需要進行差分操作。

20、在一個實施例中，所述根據液位值是否需要差分的判斷結果獲取當前時刻下一個控制預測區間的液位序列的方法為：

21、若時間范圍的液位值進行差分后，將差分后的液位值作為ari?ma模型的輸入，獲取預測區間的液位值的差分序列，將預測區間的液位值的差分序列進行還原獲取預測區間對應的液位序列；若時間范圍的液位值不進行差分，則將時間范圍的液位值作為ari?ma模型的輸入，獲取預測區間的液位序列。

22、第二方面，本技術實施例還提供了一種工業自動化設備程序控制系統，所述系統包括：

23、采集模塊，用于通過不同傳感器采集每個控制預測區間的液位序列和轉速序列；

24、計算模塊，用于根據轉速序列中相鄰轉速值的差異的均值作為每個控制預測區間的水泵功率穩定性；基于水泵功率穩定性與預設功率閾值的比較在控制預測區間中篩選預測時間段，根據預測時間段中液位序列的差分序列以及最大值和最小值的差異獲取液面升降量；

25、預測模塊，將預設數量預測時間段的液面升降量和水泵功率穩定性分別構成升降序列和穩定性序列；根據構成升降序列和穩定性序列相關性確定時間范圍的一階差分密集度，并基于一階差分密集度判斷多個預設時間段的液位值是否需要差分；根據液位值是否需要差分的判斷結果獲取當前時刻下一個控制預測區間的液位序列；

26、控制模塊，用于通過下一個控制預測區間的液位序列通過plc控制系統完成水泵的自動化控制。

27、第三方面，本技術實施例還提供了一種工業自動化設備程序控制設備，包括存儲器、處理器以及存儲在所述存儲器中并在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述任意一項所述一種工業自動化設備程序控制方法的步驟。

28、本技術的有益效果為：

29、本技術通過預測液位的方式，對控制結果進行優化，消除因?yàn)闀r(shí)延導致的控制不精準，在進行預測過程中，由于蓄水池結構的復雜性，導致一定的液位非線性變化，本發明結合非線性程度，進行一階差分處理，降低非線性，在分析非線性程度的過程中，通過結合實時的水泵功率與液位變化，確定出當前階段的非線性程度，進而確定出對其進行一階差分時的密集度，降低或者消除因?yàn)榉蔷€性導致的控制問題。
