本發明屬于分布式控制系統，涉及一種可信dcs上位機應用間的冗余消息傳輸方法與相關裝置。

背景技術：

1、在復雜且要求高度可靠性的工業自動化系統中，可信dcs（distributed?controlsystem，分布式控制系統）上位機的穩定運行扮演著至關重要的角色。這些上位機不僅負責監控整個生產流程，還承擔著數據處理、指令下發及與現場設備通信等多重任務。為了確保系統的高可用性和數據傳輸?shù)陌踩裕壳吧衔粰C(jī)之間的消息交互機制采用雙網冗余方式聯網，即通過a網和b網兩個網來通信。

2、一般有限使用a網通信，當a網故障了，會切換到b網進行通信。在實際運行中，如果a/b網出現故障，那么會造成瞬間消息丟失，無法重傳（上位機因?yàn)橥ㄓ嵭实膯栴}，通常采用udp（user?datagram?protocol，用戶數據報協議）才進行消息傳輸，無法保障通訊質量），會造成斷網切換期間部分消息、日志、操作指令的丟失。

技術實現思路

1、本發明提供一種可信dcs上位機應用間的冗余消息傳輸方法與相關裝置，以解決現有技術中當a/b網出現故障，容易造成瞬間消息丟失，無法重傳的技術問題。

2、為達到上述目的，本發明采用以下技術方案予以實現：

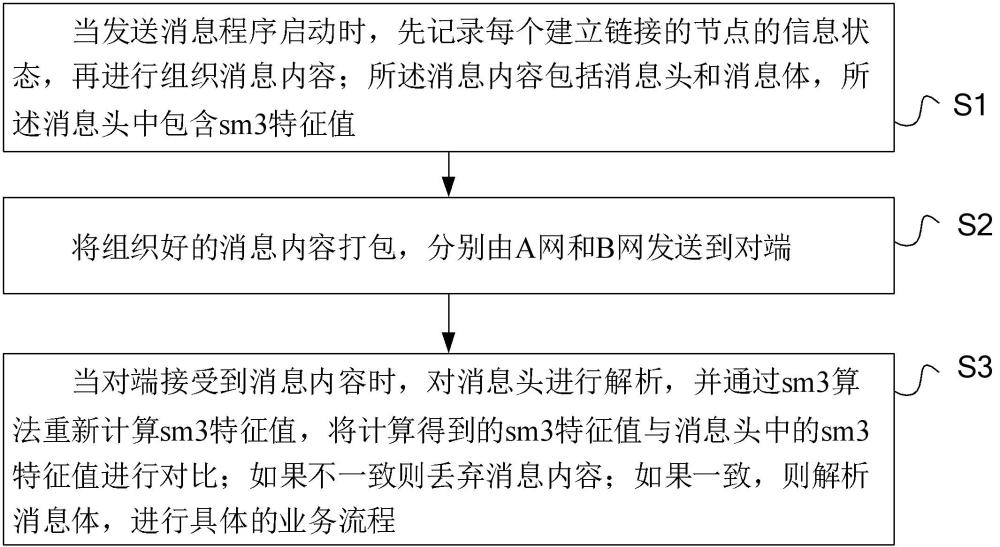

3、第一方面，本發明提供一種可信dcs上位機應用間的冗余消息傳輸方法，包括以下步驟：

4、當發送消息程序啟動時，先記錄每個建立鏈接的節點的信息狀態，再進行組織消息內容；所述消息內容包括消息頭和消息體，所述消息頭中包含sm3特征值；

5、將組織好的消息內容打包，分別由a網和b網發送到對端；

6、當對端接受到消息內容時，對消息頭進行解析，并通過sm3算法重新計算sm3特征值，將計算得到的sm3特征值與消息頭中的sm3特征值進行對比；如果不一致則丟棄消息內容；如果一致，則解析消息體，進行具體的業務流程。

7、進一步地，所述先記錄每個建立鏈接的節點的信息狀態的步驟中，所述信息狀態包括：對方節點名稱、a網ip地址、b網ip地址、建立鏈接的時間戳timestamp和發送消息的索引。

8、進一步地，所述發送消息的索引在重新建立鏈接的時候重置為0。

9、進一步地，所述消息內容的消息頭中具體包括：發送節點from、目標節點to、是否為重啟的第一個消息restart、消息序列號index、消息體長度lenth和sm3特征值。

10、進一步地，所述sm3特征值為消息體和發送端ip字符串的國密sm3校驗值。

11、進一步地，所述當對端接受到消息內容時，對消息頭進行解析，并通過sm3算法重新計算sm3特征值，將計算得到的sm3特征值與消息頭中的sm3特征值進行對比；如果不一致則丟棄消息內容；如果一致，則解析消息體，進行具體的業務流程的步驟，具體包括：

12、當對端接受到消息內容時，在內存中申請一塊循環緩存池用來維護接收到消息內容的建立鏈接的時間戳timestamp、消息序列號index和sm3特征值；所述循環緩存池中能夠保存與建立鏈接的程序的100個消息內容的信息；

13、根據消息發送端的ip獲取發送方的節點名，并讀取本機主機名，對消息內容的消息頭中的發送節點和目標節點進行校驗；如果校驗不一致則丟棄消息內容，并發送報警信息；

14、如果校驗一致則解析消息頭，判斷是否已經從a網或b網收到所述消息內容；如果已經收到所述消息內容，則對所述消息內容不進行處理；

15、如果還未收到所述消息內容，則解析消息中是否為重啟的第一個消息restart；如果是否為重啟的第一個消息restart為true，則將循環緩存池中的對應程序的緩存清空，如果是否為重啟的第一個消息restart為false，則不清空緩存；

16、對比緩存中的消息序列號index與消息內容中的消息序列號index，如果一致則丟棄消息；

17、如果不一致則使用sm3算法對消息體和發送端ip組成字符串計算sm3特征值，將計算的sm3特征值與消息頭中的sm3特征值進行對比，如果不一致，則丟棄消息；如果一致，則解析消息體，進行具體的業務流程。

18、進一步地，所述如果校驗一致則解析消息頭，判斷是否已經從a網或b網收到所述消息內容；如果已經收到所述消息內容，則對所述消息內容不進行處理的步驟，具體包括：

19、如果校驗一致則解析消息頭，從消息頭中讀取消息序列號index、建立鏈接的時間戳timestamp和sm3特征值；將消息序列號index對100取余，在緩存池中找到取余后對應的緩存；如果取余后對應的緩存中的建立鏈接的時間戳timestamp和sm3特征值與接收到的消息不一致，則進行下一步；如果一致則說明收到了從a網或b網發送來的所述消息內容，則所述消息內容不進行處理。

20、第二方面，本發明提供一種可信dcs上位機應用間的冗余消息傳輸系統，包括：

21、組織模塊，用于當發送消息程序啟動時，先記錄每個建立鏈接的節點的信息狀態，再進行組織消息內容；所述消息內容包括消息頭和消息體，所述消息頭中包含sm3特征值；

22、發送模塊，用于將組織好的消息內容打包，分別由a網和b網發送到對端；

23、解析模塊，用于當對端接受到消息內容時，對消息頭進行解析，并通過sm3算法重新計算sm3特征值，將計算得到的sm3特征值與消息頭中的sm3特征值進行對比；如果不一致則丟棄消息內容；如果一致，則解析消息體，進行具體的業務流程。

24、第三方面，本發明提供一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如所述一種可信dcs上位機應用間的冗余消息傳輸方法的步驟。

25、第四方面，本發明提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現如所述一種可信dcs上位機應用間的冗余消息傳輸方法的步驟。

26、與現有技術相比，本發明具有以下有益效果：

27、本發明公開了一種可信dcs上位機應用間的冗余消息傳輸方法與相關裝置；在消息發送時，記錄每個建立鏈接的節點的信息狀態，再進行組織消息內容；將組織好的消息內容打包，分別由a網和b網發送到對端；最后當對端接受到消息時，對消息頭進行解析，并在消息頭中引入sm3特征值，在對端接收到消息時進行特征值的重新計算和比對，這一機制有效防止了消息在傳輸過程中被篡改，保證了數據傳輸?shù)耐暾院桶踩浴１景l(fā)明通過同時在a網和b網發送消息，該方法實現了消息的冗余傳輸，即使其中一路網絡出現故障，另一路網絡仍然能夠確保消息的可靠傳遞，從而大大增強了系統的容錯能力和可靠性。通過確保消息的可靠傳輸和及時處理，該方法能夠減少因消息丟失或錯誤處理而導致的系統延遲和故障，從而提升用戶的使用體驗和滿意度。

技術特征：

1.一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述先記錄每個建立鏈接的節點的信息狀態的步驟中，所述信息狀態包括：對方節點名稱、a網ip地址、b網ip地址、建立鏈接的時間戳timestamp和發送消息的索引。

3.根據權利要求2所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述發送消息的索引在重新建立鏈接的時候重置為0。

4.根據權利要求2所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述消息內容的消息頭中具體包括：發送節點from、目標節點to、是否為重啟的第一個消息restart、消息序列號index、消息體長度lenth和sm3特征值。

5.根據權利要求4所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述sm3特征值為消息體和發送端ip字符串的國密sm3校驗值。

6.根據權利要求4所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述當對端接受到消息內容時，對消息頭進行解析，并通過sm3算法重新計算sm3特征值，將計算得到的sm3特征值與消息頭中的sm3特征值進行對比；如果不一致則丟棄消息內容；如果一致，則解析消息體，進行具體的業務流程的步驟，具體包括：

7.根據權利要求6所述的一種可信dcs上位機應用間的冗余消息傳輸方法，其特征在于，所述如果校驗一致則解析消息頭，判斷是否已經從a網或b網收到所述消息內容；如果已經收到所述消息內容，則對所述消息內容不進行處理的步驟，具體包括：

8.一種可信dcs上位機應用間的冗余消息傳輸系統，其特征在于，包括：

9.一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如權利要求1-7任一項所述一種可信dcs上位機應用間的冗余消息傳輸方法的步驟。

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現如權利要求1-7任一項所述一種可信dcs上位機應用間的冗余消息傳輸方法的步驟。

技術總結
本發明公開了一種可信DCS上位機應用間的冗余消息傳輸方法與相關裝置，屬于分布式控制系統技術領域；所述方法在消息發送時，記錄每個建立鏈接的節點的信息狀態，再進行組織消息內容；將組織好的消息內容打包，分別由A網和B網發送到對端；最后當對端接受到消息時，對消息內容中的消息頭進行解析；本發明在消息頭中引入了sm3特征值，在對端接收到消息時進行sm3特征值的重新計算和比對，這一機制有效防止了消息在傳輸過程中被篡改，保證了數據傳輸?shù)耐暾院桶踩浴１景l(fā)明通過同時在A網和B網發送消息，實現了消息的冗余傳輸，即使其中一路網絡出現故障，另一路網絡仍然能夠確保消息的可靠傳遞，從而大大增強了系統的容錯能力和可靠性。

技術研發人員：楊淵,翟亮晶,胡波,張軍,王曉凱,王珩,曹樺松,王康,李滕,李卓,鐘慶堯,邱起瑞,楊柳,孫浩溈,張昇
受保護的技術使用者：西安熱工研究院有限公司
技術研發日：
技術公布日：2025/4/28
