本發明屬于電子信息，尤其涉及一種無人機自動控制檢測系統。

背景技術：

1、隨著無人機產業的迅速發展迅速，無人機將實現大規模常態化運營。與其他應用領域無人機不同的是，其飛行頻次高且需要較高可靠性。為保證物流無人機本體的高可靠性，需要對無人機自身設備進行精細化監視，及時對物流無人機存在故障或隱患的模塊或部件進行維修、更換。

2、目前，對無人機自身設備進行監視有兩種方式：機載飛控計算機實時對自身設備進行監控，但進行精細化監視會占用大量機載計算機資源，以及當新增監視點時需升級無人機終端軟件，對于大規模物流無人機進行軟件升級，增加系統升級迭代的難度；人工分析無人機飛行日志實現對無人機設備進行監視也是比較常見的方法，但無人機飛行頻次高，進而產生的飛行日志也是海量的，由人員對飛行日志進行分析效率很低。

技術實現思路

1、本發明提供了一種無人機自動控制檢測系統，可以有效解決上述問題。

2、本發明是這樣實現的：

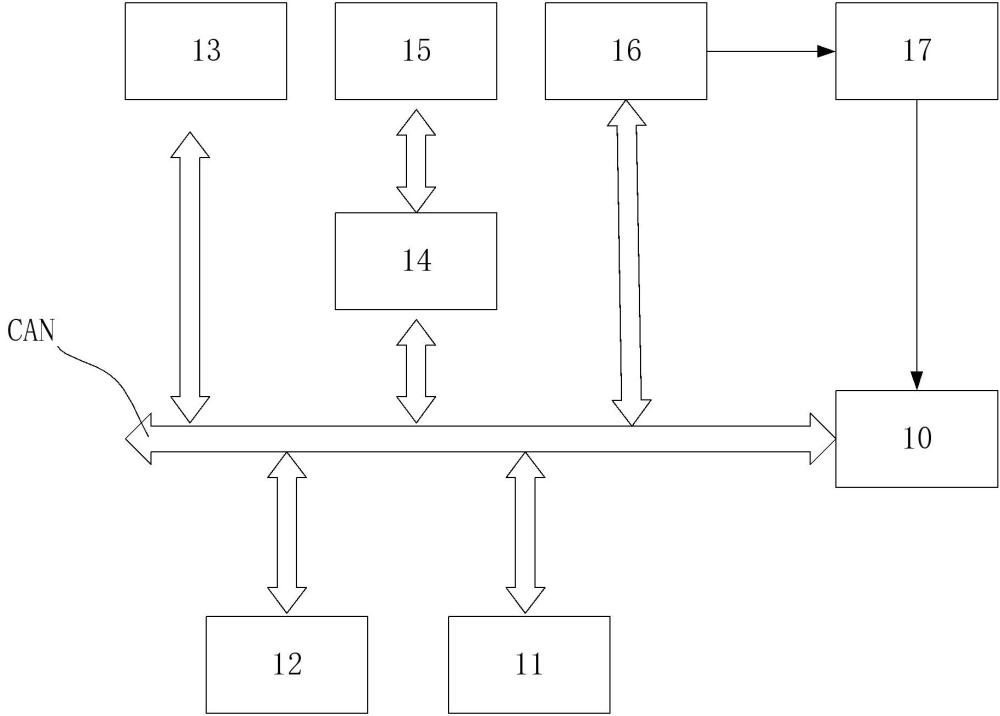

3、一種無人機自動控制檢測系統，包括：無人機以及與所述無人機通信連接的地面監測平臺；

4、所述無人機包括：

5、飛控模塊；

6、通過?can?總線與所述飛控模塊連接的can?轉?pwm/spi/iic/uart模塊；

7、電調模塊，與所述can?轉?pwm/spi/iic/uart模塊上的pwm接口連接；

8、與電調模塊連接的舵機模塊；

9、電流傳感器，與can?轉?pwm/spi/iic/uart模塊上adc接口連接，用于測量所述電調模塊輸出到所述舵機模塊的電流i;

10、所述飛控模塊通過所述?can?總線獲取所述舵機模塊的電流i，并根據預存儲的舵機模塊的信息，將電流ik轉化為轉速r，其滿足：r=?（ik*u）/（p0*x）,?u是電機額定電壓，p0是電機滿載功率，x為電機滿載轉速,k為大于等于1的自然數；所述飛控模塊進一步根據所述轉速r和運行時間t推算使用壽命y，將壽命y值的累計值做日志存儲；

11、還包括通信模塊，用于將上述數據傳輸給所述地面監測平臺以進行實時監控。

12、作為進一步改進的，所述無人機自動控制檢測系統還包括通過所述can?總線與所述飛控模塊連接的發動機，所述飛控模塊通過所述can?總線獲取所述發動機的轉速、總里程數、距離上次保養里程數據并做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

13、作為進一步改進的，所述無人機自動控制檢測系統還包括通過所述can?總線與所述飛控模塊連接的bms、油位計、rtk、以及各類傳感器；所述飛控模塊通過所述can?總線獲取所述bms、油位計、rtk、以及各類傳感器數據并做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

14、作為進一步改進的，所述飛控模塊還進一步用于在所述無人機執行任務前，進行功能自檢，檢測各個模塊是否能正常工作，是否壽命到了需要維修或者更換；并將相關信息做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

15、作為進一步改進的，所述飛控模塊還進一步用于在所述無人機執行任務時，通過所述can總線獲取各模塊的數據，然后將各個模塊的數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

16、作為進一步改進的，所述飛控模塊通過所述?can?總線獲取所述舵機模塊的電流ik具體包括：

17、通過公式計算獲得所述舵機模塊的電流ik，ik-1為所述舵機模塊上一刻計算獲得的電流，yk為電流的當前讀數，α為低通濾器的常數，且滿足，其中，?τ和t?分別為所述低通濾波器的時間常數和采樣周期?。

18、作為進一步改進的，所述飛控模塊還進一步用于在所述無人機執行任務時，通過所述can總線獲取實時轉速r數據，然后將實時轉速r數據通過所述通信模塊輸給所述地面監測平臺，所述地面監測平臺根據所述實時轉速r數據計算數據中的突變異常情況，從而進行預警。

19、作為進一步改進的，所述飛控模塊進一步根據所述轉速r和運行時間t推算使用壽命y具體包括：將轉速r和運行時間t進行卷積獲取使用壽命。

20、本發明的有益效果是：

21、本發明的無人機自動控制檢測系統，通過飛控模塊與地面監測平臺的通信連接，能夠?qū)崟r獲取無人機各關鍵模塊的運行數據，如舵機模塊的電流、轉速、使用壽命等信息，實現對無人機狀態的精細化監視，及時發現潛在故障或隱患，確保無人機的高可靠性運行，并大大減少機載計算機的資源。另外，相比傳統的人工分析飛行日志的方法，該系統能夠自動進行數據采集和分析，大大減少了人工分析的工作量，提高了監控效率，尤其適用于高飛行頻次的物流無人機等應用場景。

技術特征：

1.一種無人機自動控制檢測系統，其特征在于，包括：無人機以及與所述無人機通信連接的地面監測平臺；

2.如權利要求1所述的無人機自動控制檢測系統，其特征在于，還包括通過所述can?總線與所述飛控模塊連接的發動機，所述飛控模塊通過所述can?總線獲取所述發動機的轉速、總里程數、距離上次保養里程數據并做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

3.如權利要求1所述的無人機自動控制檢測系統，其特征在于，還包括通過所述can?總線與所述飛控模塊連接的bms、油位計、rtk、以及各類傳感器；所述飛控模塊通過所述can總線獲取所述bms、油位計、rtk、以及各類傳感器數據并做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

4.如權利要求1所述的無人機自動控制檢測系統，其特征在于，所述飛控模塊還進一步用于在所述無人機執行任務前，進行功能自檢，檢測各個模塊是否能正常工作，是否壽命到了需要維修或者更換；并將相關信息做日志存儲，然后將上述數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

5.如權利要求1所述的無人機自動控制檢測系統，其特征在于，所述飛控模塊還進一步用于在所述無人機執行任務時，通過所述can總線獲取各模塊的數據，然后將各個模塊的數據通過所述通信模塊輸給所述地面監測平臺以進行實時監控。

6.如權利要求1所述的無人機自動控制檢測系統，其特征在于，所述飛控模塊通過所述can?總線獲取所述舵機模塊的電流ik具體包括：

7.如權利要求5所述的無人機自動控制檢測系統，其特征在于，所述飛控模塊還進一步用于在所述無人機執行任務時，通過所述can總線獲取實時轉速r數據，然后將實時轉速r數據通過所述通信模塊輸給所述地面監測平臺，所述地面監測平臺根據所述實時轉速r數據計算數據中的突變異常情況，從而進行預警。

8.如權利要求1所述的無人機自動控制檢測系統，其特征在于，所述飛控模塊進一步根據所述轉速r和運行時間t推算使用壽命y具體包括：將轉速r和運行時間t進行卷積獲取使用壽命。

技術總結
本發明提供了一種無人機自動控制檢測系統，包括：無人機以及與無人機通信連接的地面監測平臺；無人機包括：飛控模塊；通過CAN總線與飛控模塊連接的CAN轉PWM/SPI/IIC/UART模塊；電調模塊，與CAN轉PWM/SPI/IIC/UART模塊上的PWM接口連接；舵機模塊；電流傳感器，用于測量電調模塊輸出到舵機模塊的電流i;飛控模塊通過CAN總線獲取舵機模塊的電流i，并根據預存儲的舵機模塊的信息，將電流i<subgt;k</subgt;轉化為轉速r，其滿足：r=（i<subgt;k</subgt;*U）/（P<subgt;0</subgt;*x）,U是電機額定電壓，P<subgt;0</subgt;是電機滿載功率，x為電機滿載轉速,k為大于等于1的自然數；飛控模塊進一步根據轉速r和運行時間t推算使用壽命y，將壽命y值的累計值做日志存儲；還包括通信模塊，用于將上述數據傳輸給地面監測平臺以進行實時監控。

技術研發人員：黃興智,朱磊,郝秋衡,許毅斌
受保護的技術使用者：廈門云輪智能科技有限公司
技術研發日：
技術公布日：2025/4/24
