本申請涉及工業自動化控制，尤其涉及線纜擠出過程中的物料損耗測控方法及系統。

背景技術：

1、隨著全球工業化進程的加速，線纜行業作為現代工業的基礎支撐，發展迅猛。線纜廣泛應用于電力傳輸、通信、汽車制造、建筑等多個領域，市場需求持續增長。在這樣的行業背景下，線纜生產企業面臨著激烈的市場競爭，如何在保證產品質量的同時，降低生產成本，成為企業生存和發展的關鍵。

2、在現有的線纜生產技術中，物料損耗的控制是一個重要環節。傳統生產方式主要依賴人工經驗和設備的穩定性來控制物料損耗。操作人員通過長時間的實踐積累經驗，憑借個人技能和判斷來調整生產設備，以期達到減少物料浪費的目的。同時，企業也會定期對生產設備進行維護和保養，確保設備的正常運行，從而間接控制物料損耗。

3、然而，現有技術方案嚴重依賴于人工經驗，不同操作人員之間的技能水平和經驗存在差異，進而導致物料的擠出量與線纜的牽引速度比例不恒定，從而造成外徑或者壁厚不穩定，增大產品質量風險。

技術實現思路

1、有鑒于此，本申請?zhí)峁┝艘环N線纜擠出過程中的物料損耗測控方法及系統，用以解決現有技術方案嚴重依賴于人工經驗，導致的線纜外徑或者壁厚不穩定的問題。

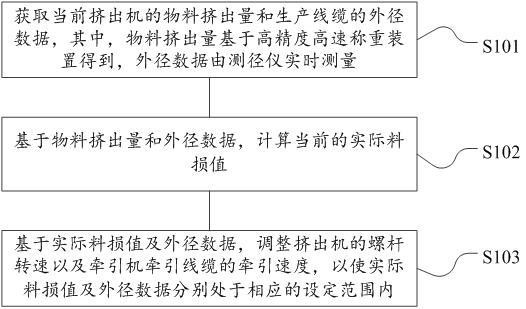

2、一方面，本申請實施例提供了一種線纜擠出過程中的物料損耗測控方法，包括：獲取當前擠出機的物料擠出量和生產線纜的外徑數據，其中，物料擠出量基于高精度高速稱重裝置得到，外徑數據由測徑儀實時測量；基于物料擠出量和外徑數據，計算當前的實際料損值；基于實際料損值及外徑數據，調整擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，以使實際料損值及外徑數據分別處于相應的設定范圍內。

3、一方面，本申請實施例提供了一種線纜擠出過程中的物料損耗測控系統，包括：控制器、高精度高速稱重裝置、測徑儀；高精度高速稱重裝置，用于檢測當前擠出機的物料擠出量；測徑儀，用于檢測當前生產線纜的外徑數據；控制器，用于獲取當前擠出機的物料擠出量和生產線纜的外徑數據；基于物料擠出量和外徑數據，計算當前的實際料損值；基于實際料損值及外徑數據，調整擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，以使實際料損值及外徑數據分別處于相應的設定范圍內。

4、在一種可能的實施例中，系統還包括顯示終端；顯示終端，用于對物料擠出量，物料擠出量對應的擠出率，以及測徑儀的測量數據進行顯示，并顯示控制器計算的實際料損值。

5、在一種可能的實施例中，控制器用于：基于高精度高速稱重裝置，計量擠出機當前的物料損耗量；其中，高精度高速稱重裝置安裝在擠出機的進料口處；將物料損耗量與上一次采集的物料損耗量之間的差值，作為物料擠出量；以及，基于測徑儀，測量外徑數據；其中，測徑儀安裝在擠出機的出口處。

6、在一種可能的實施例中，控制器用于：基于外徑數據，計算線纜的保護層的橫截面積；其中，保護層由物料構成；基于橫截面積和保護層的密度，計算線纜的長度；基于物料擠出量以及長度，計算實際料損值。

7、在一種可能的實施例中，控制器用于：基于第一自適應控制算法，根據實際料損值與設定料損值的第一偏差，調節螺桿轉速和牽引速度，以使實際料損值處于在設定料損范圍內；其中，第一自適應控制算法的自適應參數與第一偏差相關聯；基于第二自適應控制算法，根據外徑數據與設定外徑的第二偏差，調節螺桿轉速和牽引速度，以使外徑數據處于在設定外徑范圍內，其中，第二自適應控制算法的自適應參數與第二偏差相關聯。

8、在一種可能的實施例中，控制器用于：基于第一偏差，確定第一自適應控制算法的比例項、積分項以及微分項，包括：基于第一偏差與比例增益的乘積，得到比例項；將第一偏差與歷史累計偏差的和，與積分增益相乘，得到積分項；基于第一偏差確定料損偏差變化率，并將料損偏差變化率與微分增益相乘，得到微分項；按照比例項、積分項以及微分項的總和，分別對螺桿轉速及牽引速度進行調節。

9、在一種可能的實施例中，控制器還用于：計算物料擠出量對應的擠出率；擠出率表征螺桿每轉一周的物料擠出量；基于擠出率，求取預設時間段內的擠出率變化趨勢；基于擠出率變化趨勢判斷螺桿是否需要進行維護，或者，基于擠出率變化趨勢，判斷物料的品質是否發生變化。

10、本申請有益效果如下：本申請實施例提供的一種線纜擠出過程中的物料損耗測控方法及系統，通過高精度高速稱重裝置和測徑儀實時測量物料擠出量和線纜外徑，提供精確的數據基礎，并基于這些基礎數據進行控制，避免了人工經驗的主觀性和不穩定性，顯著提高了控制精度。此外，基于這些基礎數據動態調整螺桿轉速和牽引速度，確保物料擠出量與線纜牽引速度的比例恒定，這種動態調整能力使得系統能夠快速響應生產過程中的波動，維持線纜外徑和壁厚的穩定，減少產品質量風險。同時，通過精確控制物料損耗和線纜外徑，減少因比例不恒定導致的外徑或壁厚不穩定問題，提高了產品質量的一致性和可靠性，降低了因質量問題導致的返工和報廢率。

技術特征：

1.一種線纜擠出過程中的物料損耗測控方法，其特征在于，包括：獲取當前擠出機的物料擠出量和生產線纜的外徑數據，其中，所述物料擠出量基于高精度高速稱重裝置得到，所述外徑數據由測徑儀實時測量；基于所述物料擠出量和所述外徑數據，計算當前的實際料損值；基于所述實際料損值及所述外徑數據，調整所述擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，以使所述實際料損值及所述外徑數據分別處于相應的設定范圍內。

2.根據權利要求1所述方法，其特征在于，所述獲取當前擠出機的物料擠出量和生產線纜的外徑數據，包括：基于所述高精度高速稱重裝置，計量所述擠出機當前的物料損耗量；其中，所述高精度高速稱重裝置安裝在所述擠出機的進料口處；將所述物料損耗量與上一次采集的物料損耗量之間的差值，作為所述物料擠出量；以及，基于所述測徑儀，測量所述外徑數據；其中，所述測徑儀安裝在所述擠出機的出口處。

3.根據權利要求1所述方法，其特征在于，所述基于所述物料擠出量和所述外徑數據，計算當前的實際料損值，包括：基于所述外徑數據，計算所述線纜的保護層的橫截面積；其中，所述保護層由所述物料構成；基于所述橫截面積和所述保護層的密度，計算所述線纜的長度；基于所述物料擠出量以及所述長度，計算所述實際料損值。

4.根據權利要求1所述方法，其特征在于，所述基于所述實際料損值及所述外徑數據，調整所述擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，包括：基于第一自適應控制算法，根據實際料損值與設定料損值的第一偏差，調節所述螺桿轉速和所述牽引速度，以使所述實際料損值處于在設定料損范圍內；其中，所述第一自適應控制算法的自適應參數與所述第一偏差相關聯；基于第二自適應控制算法，根據所述外徑數據與設定外徑的第二偏差，調節所述螺桿轉速和所述牽引速度，以使所述外徑數據處于在設定外徑范圍內，其中，所述第二自適應控制算法的自適應參數與所述第二偏差相關聯。

5.根據權利要求4所述方法，其特征在于，所述根據實際料損值與設定料損值的第一偏差，調節所述螺桿轉速和所述牽引速度，包括：基于所述第一偏差，確定所述第一自適應控制算法的比例項、積分項以及微分項，包括：基于所述第一偏差與比例增益的乘積，得到所述比例項；將所述第一偏差與歷史累計偏差的和，與積分增益相乘，得到所述積分項；基于所述第一偏差確定料損偏差變化率，并將所述料損偏差變化率與所述微分增益相乘，得到所述微分項；按照所述比例項、所述積分項以及所述微分項的總和，分別對所述螺桿轉速及所述牽引速度進行調節。

6.根據權利要求1所述方法，其特征在于，還包括：計算所述物料擠出量對應的擠出率；所述擠出率表征所述螺桿每轉一周的物料擠出量；基于所述擠出率，求取預設時間段內的擠出率變化趨勢；基于所述擠出率變化趨勢判斷所述螺桿是否需要進行維護，或者，基于所述擠出率變化趨勢，判斷所述物料的品質是否發生變化。

7.一種線纜擠出過程中的物料損耗測控系統，其特征在于，包括：控制器、高精度高速稱重裝置、測徑儀；所述高精度高速稱重裝置，用于檢測當前擠出機的物料擠出量；所述測徑儀，用于檢測當前生產線纜的外徑數據；所述控制器，用于獲取當前擠出機的物料擠出量和生產線纜的外徑數據；基于所述物料擠出量和所述外徑數據，計算當前的實際料損值；基于所述實際料損值及所述外徑數據，調整所述擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，以使所述實際料損值及所述外徑數據分別處于相應的設定范圍內。

8.根據權利要求7所述系統，其特征在于，還包括顯示終端；所述顯示終端，用于對所述物料擠出量，所述物料擠出量對應的擠出率，以及測徑儀的測量數據進行顯示，并顯示所述控制器計算的所述實際料損值。

9.根據權利要求7所述系統，其特征在于，所述控制器用于：基于所述外徑數據，計算所述線纜的保護層的橫截面積；其中，所述保護層由所述物料構成；基于所述橫截面積和所述保護層的密度，計算所述線纜的長度；基于所述物料擠出量以及所述長度，計算所述實際料損值。

10.根據權利要求7所述系統，其特征在于，所述控制器用于：基于第一自適應控制算法，根據實際料損值與設定料損值的第一偏差，調節所述螺桿轉速和所述牽引速度，以使所述實際料損值處于在設定料損范圍內；其中，所述第一自適應控制算法的自適應參數與所述第一偏差相關聯；基于第二自適應控制算法，根據所述外徑數據與設定外徑的第二偏差，調節所述螺桿轉速和所述牽引速度，以使所述外徑數據處于在設定外徑范圍內，其中，所述第二自適應控制算法的自適應參數與所述第二偏差相關聯。

技術總結
本申請公開了一種線纜擠出過程中的物料損耗測控方法及系統，涉及工業自動化控制技術領域。其中，方法包括：獲取當前擠出機的物料擠出量和生產線纜的外徑數據，其中，物料擠出量基于高精度高速稱重裝置得到，外徑數據由測徑儀實時測量；基于物料擠出量和外徑數據，計算當前的實際料損值；基于實際料損值及外徑數據，調整擠出機的螺桿轉速以及牽引機牽引線纜的牽引速度，以使實際料損值及外徑數據分別處于相應的設定范圍內。如此，通過引入高精度測量裝置和自適應算法，解決了現有技術中依賴人工經驗導致的物料擠出量與線纜牽引速度比例不恒定的問題，顯著提高了生產過程的控制精度、穩定性和產品質量，降低了生產成本和產品質量風險。

技術研發人員：趙曉坡,曾欽武,章浩榮,李應欽,張佳武,林聰智,林友竺
受保護的技術使用者：廣東南洋電纜股份有限公司
技術研發日：
技術公布日：2025/4/24
