本發明涉及控制技術及控制器，尤其涉及一種物聯網控制器。

背景技術：

1、物聯網（iot，internet?of?things）是指將物與網絡連接，使其能夠進行信息交換和通信，以實現智能化識別、監測和控制。物聯網技術出現以來，主要通過感知層、網絡傳輸層和應用層獲得積累和發展，在網絡傳輸層融合和發展了有線和無線網絡通信技術，在無線網絡通信技術內又融合和發展了近場無線通信和以移動通信網絡為代表的廣域無線通信；感知層主要采集物信息，偏向于物到網絡的上行連接；應用層主要由云平臺（物聯網服務器）提供服務，偏向于數據計算、分析和處理。在控制技術領域，當需要對感知層創建或強化下行連接和智能化時，或在應用層需要從云平臺衍生出物或設備實現自動、智能控制時，以及面對復雜的控制需求需要進一步融合和強化應用層和感知層的協作和一體化時，特別是通過物聯網實現跨距離地對設備和設備系統的連接、監測和控制，需要物聯網控制器來實現。

2、面對物聯網的廣泛需求，現有的控制器往往不具備滿足廣域無線通信能力，特別是對于只能依靠或者高度依賴移動通信網絡或蜂窩網絡的自動控制場景，現有的控制器顯得無能為力而需要通過另外的通信設備如數據傳輸單元（dtu，data?transfer?unit）、物聯網網關、工業路由器等來實現遠程數據傳輸而間接地實現物聯網。面對自動化和數字化的多樣需求，現有的控制器往往存在硬件資源不足，如基于實時自動化和數字化結合的邊緣計算和數據生產，現有的控制器就存在硬件資源不夠、不足和缺失，也缺失軟件計算能力，同時控制器不具備ota（over?the?air）能力進而無法通過無線通信技術實現遠程更新設備固件或軟件。不同廠家生產的數據傳輸單元（dtu，data?transfer?unit）、物聯網網關、工業路由器等缺乏統一的架構布局，與自動控制器之間無法標準化硬件和軟件連接，更要緊的是存在硬件和軟件連接自動控制器環節進而使控制器與物聯網服務器之間不能直接建立通信連接，硬件連接包括端口配對和線纜安裝，軟件連接包括通信協議設置和選擇。又由于獨立的數據傳輸單元（dtu，data?transfer?unit）、物聯網網關、工業路由器，都要求獨立的殼體和安裝空間來與控制器連接。物聯網網關和工業路由器對于只配合一個、兩個等少數幾個控制器使用場景而言其硬件資源投入過多，使用成本高。

3、因此，提出一種物聯網控制器，來解決現有技術存在的問題，是本領域技術人員亟須解決的問題。

技術實現思路

1、有鑒于此，本發明提供了一種物聯網控制器，使得控制器不再需要數據傳輸單元（dtu，data?transfer?unit）、物聯網網關、工業路由器等中間器件，自身就具備廣域無線通信能力特別是具備移動通信網絡或蜂窩網絡通信的能力，同時實現了控制器與物聯網服務器直接建立通信。使得控制器具備更多的處理器硬件資源，并進一步做更有效的分配和協作，遇到功能芯片長周期運行要求造成的延時或資源占用時，增配通用mcu（microcontroller?unit）或通用soc（system?on?chip）作為通信模組或通信soc的功能增強。通用mcu或通用soc側重機器設備層的采集輸入和控制輸出，通信模組或通信soc側重物聯網通信、機器設備層的數字通信和數字計算。同時獲得冗余能力的物聯網控制器，增強可靠性。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種物聯網控制器，包括pcba模塊，其中，

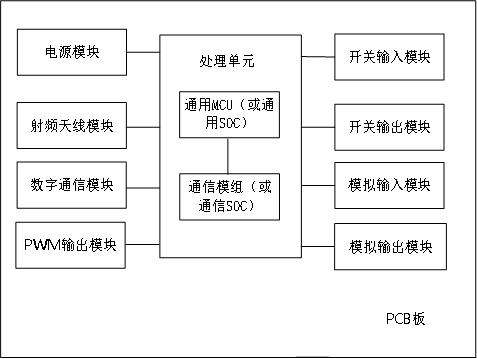

4、pcba模塊包括：pcb板，設置于pcb上的處理單元、電源模塊、射頻天線模塊、數字通信模塊、開關輸入模塊、模擬輸入模塊、開關輸出模塊、模擬輸出模塊、脈沖寬度調制pwm（pulse?width?modulation）輸出模塊；

5、處理單元分別與電源模塊、射頻天線模塊、數字通信模塊、開關輸入模塊、模擬輸入模塊、開關輸出模塊、模擬輸出模塊、脈沖寬度調制pwm輸出模塊電連接。

6、上述的控制器，可選的，處理單元為至少一件通用mcu/通用soc和至少一件通信模組/通信soc的組合。

7、上述的控制器，可選的，通信模組/通信soc為片上系統芯片或模塊；通用soc為片上系統芯片。

8、上述的控制器，可選的，通用mcu/通用soc與通信模組/通信soc采用串行通信或并行通信，當兩件以上組合時，設置每兩件之間直接或間接通信。

9、上述的控制器，可選的，在通信模組/通信soc的片上系統上設置計算、無線射頻通信、與通用mcu/通用soc數字通信為基礎任務，以實現通信模組/通信soc和通用mcu/通用soc的物聯網通信，進一步地給計算、無線射頻通信、與通用mcu/通用soc數字通信任務配置不同的優先級和延時，得到物聯網通信不同的響應時效。

10、上述的控制器，可選的，通信模組/通信soc還配置其硬件引腳資源并開啟存儲任務、開關輸入任務、模擬輸入任務、開關輸出任務、數字通信任務和脈沖寬度調制pwm輸出任務，并對存儲任務、開關輸入任務、模擬輸入任務、開關輸出任務、數字通信任務和脈沖寬度調制pwm輸出任務配置不同的優先級和延時，實現采集輸入和控制輸出。

11、上述的控制器，可選的，設置通用mcu/通用soc的基礎任務為自動控制。

12、上述的控制器，可選的，通用mcu硬件引腳資源開啟開關輸出任務、模擬輸出任務、開關輸入任務、模擬輸入任務、數字通信任務和脈沖寬度調制pwm輸出任務，結合通用mcu的數字計算任務，以不同的先后順序和組合串聯最后成為頭尾相連的循環；

13、通用soc硬件引腳資源開啟開關輸出任務、模擬輸出任務、開關輸入任務、模擬輸入任務、數字通信任務和脈沖寬度調制pwm輸出任務，結合通用soc的數字計算任務，在片上系統內以不同的組合配置不同的優先級和延時。

14、上述的控制器，可選的，設置物聯網通信數據和通信通道：物聯網下行通信數據由射頻天線和通信模組/通信soc完成下行接收，下行數據分為兩部分，一部分屬于通用mcu/通用soc的傳輸給通用mcu/通用soc進行數據處理以實現遠程控制；另一部分屬于通信模組/通信soc的直接進行數據處理以實現遠程控制和程序升級；

15、物聯網上行通信數據由射頻天線和通信模組/通信soc完成上行發送，上行數據分為兩部分，一部分由通用mcu/通用soc生成并傳輸給通信模組/通信soc實現物聯網通信；另一部分由通信模組/通信soc生成并實現物聯網通信。

16、經由上述的技術方案可知，與現有技術相比，本發明提供了一種物聯網控制器，具有以下有益效果：

17、1）實現控制器具備獨立的廣域無線通信能力特別是具備移動通信網絡或蜂窩網絡通信的能力，充分發揮物聯網通信雙向交付特性，實現控制器和云平臺（物聯網服務器）直連；2）減少物聯網中間設備，省去了控制器與數據傳輸單元（dtu，data?transfer?unit）、物聯網網關、工業路由器等之間的軟硬件連接，實現安裝空間節約和安裝操作減少；3）在通信模組/通信soc執行物聯網通信任務時，可以同時獲得至少另一個任務如通用mcu/通用soc執行數字通信、采集（輸入）和控制（輸出）；4）計算能力增強，通用mcu/通用soc和通信模組/通信soc組合至少能做到同時處理兩個計算任務，適應不同數據同時計算和生產要求；5）整合和優化通用mcu/通用soc和通信模組/通信soc組合的硬件引腳資源，豐富控制器功能，如將通信模組/通信soc富裕的硬件引腳資源配置給開關輸入、模擬輸入、rs485通信后，可以將通用mcu/通用soc的硬件引腳資源配置給開關輸出、模擬輸出、can通信和以太通信，以獲得更多的開關輸出、模擬輸出端口以及實現不同數字通信組合，豐富的輸入、輸出和通信模塊，在滿足現有本地自動化需求基礎上，增強了通過云平臺（物聯網服務器）遠程監測、控制設備和設備系統的能力；6）獲得高可靠的冗余能力的物聯網控制器；7）使物聯網控制器具備同時通過無線通信（如wi-fi等）和移動通信網絡或蜂窩網絡實現物聯網能力，數據即時和及時上云，更新程序和遠程控制；8）具備ota（over?the?air）能力進而通過通信技術實現遠程更新設備固件或軟件。
