本發明涉及顯示面板領域，尤其涉及一種基板及顯示裝置。

背景技術：

隨著觸控技術不斷更新，新材料研發及工藝能力的不斷優化，觸控性能(包括觸控靈敏性)得到更大程度上提高，用戶需求體驗要求達到新的高度，各類觸控電子產品采用的觸控技術分為OGS/in-cell/on-cell三種主流技術，OGS因其觸控靈敏性在大尺寸上占據優勢，on-cell/In-cell在小尺寸產品上有成本優勢。針對大尺寸OGS及其他高性能要求的觸控模組，為了降低觸控模組的成本，現有的制作工藝中，經常采用具有價格優勢及低方阻特點的純鋁靶材，而由于旋轉靶材設備的節拍時間短，每次鍍膜的膜厚有一定的極限值，因而針對觸控模組中低方阻的金屬膜層，需要對其進行多次鍍膜，但是將純鋁工藝應用到觸控模組上時，采用純鋁多次鍍膜的膜質較差，小丘出現的概率明顯增大，容易導致屏幕不良的現象。

綜上所述，目前現有的大尺寸OGS及其他高性能要求的觸控模組中，針對觸控模組中低方阻的金屬膜層，采用多次鍍膜的膜質較差，小丘現象出現的概率明顯增大，容易導致屏幕不良的現象。

技術實現要素：

本發明實施例提供的一種基板及顯示裝置，用以解決現有的大尺寸OGS及其他高性能要求的觸控模組中，針對觸控模組中低方阻的金屬膜層，采用多次鍍膜的膜質較差，小丘現象出現的概率明顯增大，容易導致屏幕不良現象的問題。

本發明實施例提供的一種基板，包括襯底基板和設置在所述襯底基板上的信號線，所述信號線包括：至少兩個主膜層，以及設置在每相鄰的兩個主膜層之間的第一附加膜層；其中，

所述主膜層的導電率大于所述第一附加膜層的導電率；所述主膜層的結晶度低于所述第一附加膜層的結晶度。

本發明實施例提供的基板中的信號線由至少兩個主膜層構成，即低方阻的信號線需要多次鍍膜時，在每相鄰的兩個主膜層之間，增加結晶度更高的第一附加膜層，可以減小待鍍的主膜層上小丘出現的幾率，提高屏幕的良率。

較佳的，所述信號線還包括：設置在所述信號線上靠近所述襯底基板一側的第二附加膜層；和/或，設置在所述信號線上背離所述襯底基板一側的第三附加膜層；其中，所述第二附加膜層和所述第三附加膜層為用于增加所述信號線附著力的膜層。

較佳的，所述主膜層的刻蝕速率均小于所述第一附加膜層、所述第二附加膜層和所述第三附加膜層的刻蝕速率。

較佳的，所述第二附加膜層和所述第三附加膜層的材料均與所述第一附加膜層的材料相同。

較佳的，所述第一附加膜層、所述第二附加膜層或所述第三附加膜層的材料為下列材料之一或組合：鉬、鉻或鎳。

較佳的，所述主膜層的材料為下列材料之一或組合：鋁、銀或銅。

較佳的，所述第一附加膜層的厚度為150埃-350埃。

較佳的，所述信號線的方阻小于0.2歐姆。

較佳的，所述信號線包括以下之一或組合：數據線、柵極線、電路補償調試線或其他連接線。

本發明實施例提供的一種顯示裝置，該顯示裝置包括本發明實施例提供的上述基板。

附圖說明

圖1為本發明實施例提供的第一種信號線的膜層結構示意圖；

圖2為本發明實施例提供的第二種信號線的膜層結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明一部分實施例，并不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

附圖中各個膜層的厚度和區域大小形狀不反映基板和信號線的真實比例，目的只是示意說明本發明內容。

本發明實施例提供的一種基板，是在現有基板的基礎上，對基板上的信號線進行重新設計優化，改變了現有的信號線的結構，本發明適用于任意類型的基板，如陣列基板、對向基板或觸摸基板等。下面對其具體結構進行詳細的說明。

如圖1所示，為本發明實施例提供的第一種信號線的膜層結構示意圖；本發明實施例提供的一種基板，包括襯底基板和設置在襯底基板上的信號線10，信號線10包括：至少兩個主膜層101，以及設置在每相鄰的兩個主膜層之間的第一附加膜層102；其中，主膜層101的導電率大于第一附加膜層102的導電率；主膜層101的結晶度低于第一附加膜層102的結晶度。

在具體實施時，現有的大尺寸OGS及其他高性能要求的觸控模組中，針對觸控模組中低方阻的金屬膜層，如多層鍍膜的信號線包括至少兩個主膜層101，由于采用多次鍍膜的膜質較差，小丘現象出現的概率明顯增大，容易導致屏幕不良的現象，因而本發明實施例在每相鄰的兩個主膜層101之間設置一個第一附加膜層102。為了保證主膜層為主要導電膜層，需要設置主膜層101的導電率遠大于第一附加膜層102的導電率，而為了使鍍的膜層更加平整，減少小丘的出現，需要選取結晶度比主膜層101的結晶高的材料作為第一附加膜層102。

如圖1所示，在上下兩個主膜層101的中間，設置一個第一附加膜層102，由于第一附加膜層102的結晶度比主膜層101的結晶度要高，因而可以減小待鍍的主膜層上小丘出現的幾率，提高屏幕的良率。例如，采用純鋁工藝制作的信號線，可以先鍍一層鋁作為主膜層101，再在鋁層的上方鍍一層結晶度較高的鉬(即第一附加膜層102)，以增加膜層的平整性，再在鉬層的上方鍍一層鋁(即上層的主膜層101)，相比于在鋁層上直接鍍鋁的方式，可以大大減小小丘出現的幾率。

由于本發明主要是針對基板上信號線結構的改進，因而本發明實施例中的附圖都沒有畫出整個基板的結構示意圖，因?yàn)樾盘?hào)線的具體類型、以及設置在基板上的位置等，都可以根據需要進行設置，在此可以不做限定，本發明實施例提供的信號線可以是基板上的任意需要多層鍍膜的信號線，較佳的，信號線包括以下之一或組合：數據線、柵極線、電路補償調試線或其他連接線。只要是設置在基板上，且需要多次鍍膜的信號線，都可以采用本發明的方法。

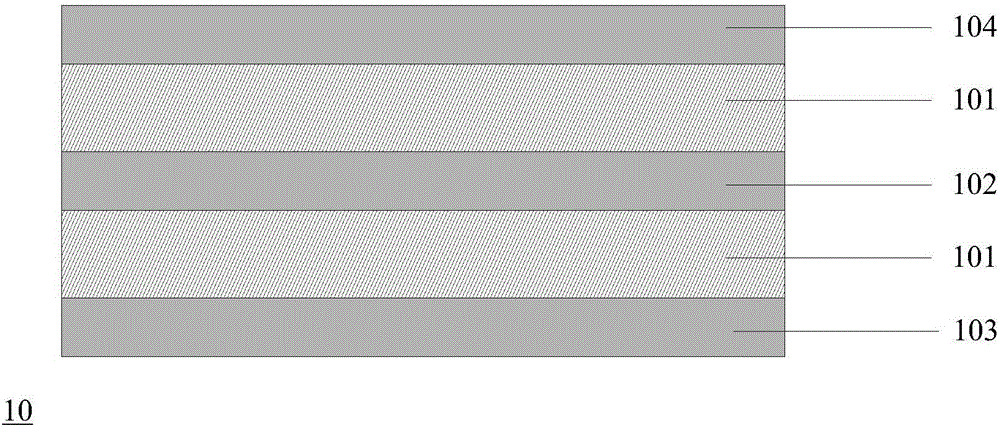

在具體實施時，為了增加主膜層的附著力，可以在主膜層的上下兩側分別設置一層附加膜層，如圖2所示，為本發明實施例提供的第二種信號線的膜層結構示意圖；較佳的，信號線還包括：設置在信號線上靠近襯底基板一側的第二附加膜層103；和/或，設置在信號線上背離襯底基板一側的第三附加膜層104；其中，第二附加膜層103和第三附加膜層104為用于增加信號線附著力的膜層。

進一步的，針對如圖2所示的信號線，中間的第一附加膜層除了能夠減少主膜層出現小丘的幾率外，還可以改善在設置第二附加膜層103和第三附加膜層104之后，進行各個膜層的刻蝕時，底層金屬過度刻蝕的問題。

較佳的，主膜層的刻蝕速率均小于第一附加膜層、第二附加膜層和第三附加膜層的刻蝕速率。由于組成信號線的各個膜層中，主膜層的刻蝕速率最小，即增加的第一附加膜層的刻蝕速率比主膜層大，因而在進行刻蝕的過程中，第一附加膜層會比主膜層更快的刻蝕，增加了刻蝕液與主膜層接觸的面積，進而提高了主膜層的刻蝕速度。

例如，鉬-鋁-鋁-鉬或鉬-鋁-鋁-鉬-氧化鉬的結構，由于鉬的刻蝕速率比鋁要大，因而在刻蝕時，鉬刻蝕速率較快，而鋁被刻蝕的較慢，進而會出現底層金屬過度刻蝕的問題；本發明實施例提供的信號線，是在現有的信號線結構的主膜層之間增加第一附加膜層，如將現有結構改善為鉬-鋁-鉬-鋁-鉬或鉬-鋁-鉬-鋁-鉬-氧化鉬的結構，由于在兩層刻蝕速率較慢的鋁之間增加了一層刻蝕速率較快的鉬，因而可以提高主膜層的刻蝕速度，減少底層金屬被過度刻蝕的現象。

雖然增加第一附加膜層可以改善主膜層出現小丘現象的幾率，以及改善底層金屬被過度刻蝕的問題，但增加的第一附加膜層的厚度也需要根據需要進行設置，不能過厚，較佳的，第一附加膜層的厚度為150埃-350埃。優選的，第一附加膜層的厚度為350埃。由于第一附加膜層厚度太厚時，刻蝕的速度太快，因而可以設置在150埃-350埃，而設置在150埃-350埃時，改善小丘現象和底層金屬過度刻蝕的效果最佳。

針對上述第一附加膜層、第二附加膜層和第三附加膜層的材料，可以根據需要進行選取，較佳的，第二附加膜層和第三附加膜層的材料均與第一附加膜層的材料相同。

在具體實施時，可以使第一附加膜層、第二附加膜層和第三附加膜層的材料相同，例如，全都采用鉬，也可以根據需要選取不同的材料，較佳的，第一附加膜層、第二附加膜層或第三附加膜層的材料為下列材料之一或組合：鉬、鉻或鎳。只要是保證，第一附加膜層、第二附加膜層和第三附加膜層的刻蝕速率比主膜層的刻蝕速率大，且導電率小即可。

而針對主膜層，只要是能夠用于制作金屬信號線的材料均可，例如用于制作柵極線和/或數據線的材料等，在此可以不做限定，較佳的，主膜層的材料為下列材料之一或組合：鋁、銀或銅。

由于本發明要解決的減少小丘現象，以及底層金屬過度刻蝕的問題，都是針對兩次或者多次鍍膜、且膜層較厚的金屬層，因而可以根據需要選擇信號線方阻較小的，較佳的，信號線的方阻小于0.2歐姆。由于方阻大于0.2歐姆的金屬膜層，一般厚度都較薄，采用本發明的方法改善效果不明顯，因而一般適用于方阻小于0.2歐姆的信號線。

在具體實施時，上述信號線可以通過任意鍍膜方法進行鍍膜，較佳的，可以采用利用率較高的旋轉靶材進行制作，同時，由于旋轉靶材的節拍時間較短，因而鍍膜的厚度有一定極限值，需要采用多次鍍膜的方式，本發明實施例提供的信號線，可以在鍍膜過程中設置附加膜層。

基于同一構思，本發明實施例中還提供了一種顯示裝置，該顯示裝置包括本發明實施例中提供的上述任一基板。由于該顯示裝置解決問題的原理與本發明實施例一種基板相似，因此該顯示裝置的實施可以參見基板的實施，重復之處不再贅述。

綜上所述，本發明實施例提供的基板中的信號線由至少兩個主膜層構成，即低方阻的信號線需要多次鍍膜時，在每相鄰的兩個主膜層之間，增加結晶度更高的第一附加膜層，可以減小待鍍的主膜層上小丘出現的幾率，提高屏幕的良率。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
