本發明涉及醫學圖像處理技術領域，尤其涉及一種MRI圖像的快速精確重建方法。

背景技術：

磁共振成像(Magnetic Resonance Imaging，MRI)無電離輻射，具有極高的軟組織對比度以及空間分辨率，利用氫核在外界磁場作用下的共振原理進行成像，已得到醫學檢測中得到廣泛應用。然而，MRI由于硬件掃描系統和傳統奈奎斯特采樣定理的限制，磁共振成像在K空間的采樣時間過長，成像速度慢，且其較長的成像時間會引入運動偽影和原始圖像的對比度失真，制約其在臨床醫學中發展。

2004年，Candes等提出的壓縮感知(Compressed sensing)理論突破了傳統奈奎斯特采樣定理的限制，它充分運用了信號本身或者在變換域上可以稀疏表示這一先驗信息，利用隨機投影實現了在遠低于奈奎斯特頻率的采樣頻率下直接采樣少量的數據點，在滿足Tao等提出的受限等距性條件下，進而利用非線性重建算法可以恢復出原始信號。但是，MRI由于硬件采樣系統限制，不能做到完全的隨機采樣。

2007年，Lustig等人利用變密度隨機采樣，選取傳統的離散小波變換進行圖像的稀疏變換，利用L1范數最小化的非線性重建方法，首次將壓縮感知應用到MRI領域。自此，為了提高M(jìn)RI圖像恢復質量，研究者大都在K空間采樣軌跡，稀疏基，非線性重建算法三個方面進行研究拓展。

K空間采樣軌跡是實現采樣的具體方式，分為笛卡爾采樣和非笛卡爾采樣。現有成像設備的MRI脈沖序列大都是基于笛卡爾采樣的。非笛卡爾采樣可分為徑向采樣，螺旋采樣，高斯隨機采樣。相比于笛卡爾采樣，非笛卡爾采樣更滿足不相干要求，支持高度的欠采樣。

針對MRI圖像選擇合適的稀疏基是現有磁共振壓縮感知CS-MRI重建算法的基礎和前提，合適的稀疏基有利于提高信號的采集速度，減少存儲信號所占用的資源。傳統的離散小波變換具有對輸入數據敏感缺少平移不變性，方向選擇性差，在±45°方向有混疊現象以及沒有相位空間信息等缺點，恢復MRI圖像時，不能更好地刻畫圖像的邊緣成分，缺少圖像的輪廓信息。輪廓波作為稀疏基時，它只能很好地表示曲線信息而不能描述圖像中奇異點的信息。雙樹復小波提供±15°，±45°和±75°等6個主方向上的信息描述，但對于一些復雜的圖像，由于其有限的方向選擇性的限制，在邊緣有衍生物產生，不能精確描述原始圖像的細節信息。

此外，現有的恢復CS-MRI重建算法共軛梯度法，迭代收縮閾值法，兩步迭代收縮閾值法，快速迭代收縮閾值法(fast iterative shrinkage/soft algorithm，F(xiàn)ISTA)等，雖然能夠恢復圖像，但是采樣時間長，且都是以小波作為稀疏基，不能描述原始圖像細節信息。

鑒于此，有必要進行深入研究，以實現MRI圖像的快速精確重建。

技術實現要素：

本發明的目的是提供一種MRI圖像的快速精確重建方法，能夠更好地刻畫圖像細節以及信息，提高恢復圖像的質量。

本發明的目的是通過以下技術方案實現的：

一種MRI圖像的快速精確重建方法，包括：

在目標視野中進行掃描得到K空間全采樣數據；

利用徑向采樣對所述K空間全采樣數據進行采樣得到欠采樣數據；

對欠采樣數據進行多線圈數據恢復得MRI圖像；

利用雙密度雙樹復小波變換作為稀疏基，根據MRI圖像在該雙密度雙樹復小波變換下的先驗信息，與FISTA算法相結合進行圖像重構。

所述在目標視野中進行掃描得到K空間全采樣數據的步驟包括：

選擇脈沖掃描序列，并設置掃描參數后對目標視野中的掃描對象進行掃描；

收集由所述掃描對象受脈沖序列激發所產生的磁共振信號，獲取K空間全采樣數據。

所述利用徑向采樣對所述K空間全采樣數據進行采樣得到欠采樣數據包括：

利用徑向采樣方式根據K空間全采樣數據能量分布規律，生成徑向采樣軌跡，從而得到欠采樣數據；

所述徑向采樣是沿輻射式方式采集K空間全采樣數據，所采樣得到的數據中條線含有等量的低頻到高頻的信息。

所述對欠采樣數據y進行壓縮感知初始恢復得MRI圖像的步驟包括：

構建多線圈數據重建模型：

其中，m為線圈編號，M為總的線圈數，I_m(i,j)為第m個線圈的圖像，為第m個線圈的噪聲方差，I(i,j)為重建的二維MRI圖像；

對每個線圈的采樣數據利用逆傅里葉變換，單獨重建得到上述1)中的I_m(i,j)；

對上述2)中獲得的所有線圈I_m(i,j)用其平方和的平方根獲得最終的二維MRI圖像I(i,j)。

所述利用雙密度雙樹復小波變換作為稀疏基，根據MRI圖像x在該雙密度雙樹復小波變換下的先驗信息，與FISTA算法相結合進行圖像重構的步驟包括：

步驟a、構建基于雙密度雙數復小波的壓縮感知MRI圖像重建的優化數學模型：

F(x)＝f(x)+g(x)

其中，f(x)是光滑連續凸函數，g(x)是連續凸函數；

上式中，Φ_i表示雙密度雙樹復小波變換的N個高頻子帶系數構成的小波基，i＝1,2,…,N，R為欠采樣的傅里葉變換，τ為可調正則化參數，g(x)為懲罰項，Φ_ix要盡量稀疏，為待求解的F(x)的最小值，也即最終重建結果；

步驟b、設置如下參數：最大迭代次數maxIter，迭代次數k＝1,2,…,maxIter，迭代系數t＝1，，初始閾值threshold，給定k＝1時近似函數起始圖像z₁＝x₀＝I(i,j)，I(i,j)為恢復得的MRI圖像；

步驟c、獲取連續可微函數f(x)在z_k處的梯度為

其中，z_k為近似函數起始圖像；y為欠采樣數據；R^T為欠采樣的傅里葉逆變換；

步驟d、利用z_k沿著負梯度方向下降，獲取局部?jī)?yōu)化圖像x_g：

x_g＝z_k-ρR^T(Rz_k-y)；

其中，ρ為固定下降步長；

步驟e、對大小為M*N的MRI局部?jī)?yōu)化圖像x_g，以雙密度雙樹復小波變換為稀疏基，進行L層雙密度雙樹復小波變換，得到各個尺度上的高頻子帶系數w_h；

w_h＝τ||Φ_ix_g||₁,i＝1,2,…,N

步驟f、由于L1范數的可分離性，使用收縮閾值算法進行計算，對各個尺度上的高頻子帶系數w_h進行修正：

w_h'＝shrink(w_h,threshold)；

其中shrink為收縮閾值算子，閾值選取為threshold，w_h'為修正后的高頻子帶系數；

步驟g、利用步驟f中修正后的高頻子帶系數w_h'作雙密度雙樹復小波反變換，獲取第k次迭代的圖像x_k：

x_k＝Φ_i^-1(w_h')，i＝1,2,…,N

步驟h、更新閾值，進行收縮閾值松弛：

threshold'＝threshold*β

其中，β為松弛系數，當松弛后的閾值threshold'＜ε時，截?cái)嗟敵鰣D像x_k作為最終重建結果否則，判斷k是否達到最大迭代次數maxIter，若是，則輸出圖像x_k作為最終重建結果若否，則令threshold＝threshold'，并轉入步驟i；

步驟i、更新迭代系數：

步驟j、第k+1次迭代使用前兩次迭代過程的結果x_k，x_k-1，以及經過迭代系數t_k與步驟i所獲得的t_k+1的線性組合相應的近似函數起始圖像z_k+1，再轉入步驟c：

雙樹雙密度復小波是基于兩個不同的尺度函數和四個不同的小波函數構成；其中一對小波函數構成希爾伯特變換對是一種基2冗余且不隨尺度變化的緊框架變換；

且雙密度雙樹復小波對輸入圖像并行使用4個過采樣的二維雙密度濾波器組實現，先對行濾波再對列濾波，并且行和列采用不同的濾波器組，每層獲得4個低頻子帶圖和32個高頻子帶圖，共描述16個不同的主方向信息。

由上述本發明提供的技術方案可以看出，采用徑向采樣，對于偽影具有更低的敏感度，并且能夠高度欠采樣，減少采樣時間；同時，采用雙密度雙樹復小波變換作為稀疏基，結合FISTA算法，收斂速度快且可以準確捕捉MRI圖像的細節及邊緣輪廓信息，能更好的描述圖像的方向?qū)傩浴?/p>

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域的普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他附圖。

圖1為本發明實施例提供的一種MRI圖像的快速精確重建方法的流程圖。

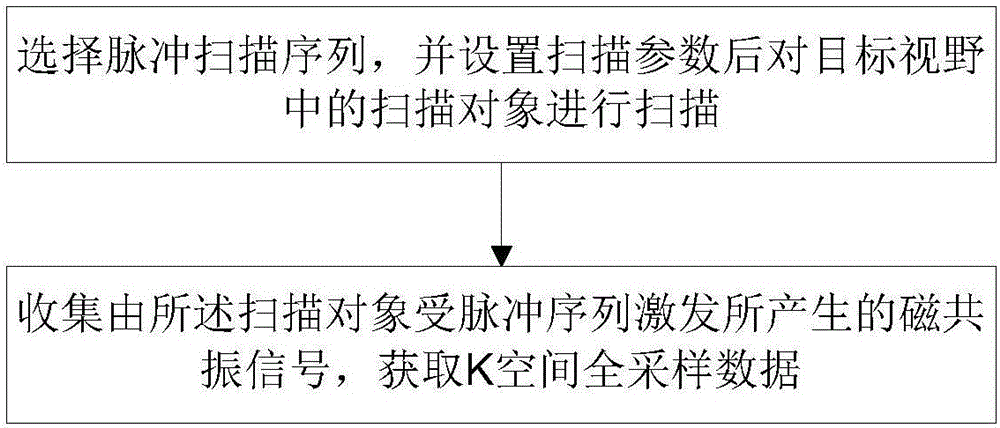

圖2為本發明實施例提供的在目標視野中進行掃描得到K空間全采樣數據的流程圖；

圖3為本發明實施例提供的采樣率為20％的徑向采樣生成的徑向采樣軌跡示意圖；

圖4為本發明實施例提供的二維二層雙密度雙樹復小波變換的濾波器組結構示意圖；

圖5為本發明實施例提供的本發明方法和傳統方法對MRI腦部圖像image1的重建效果對比圖；

圖6為本發明實施例提供的本發明方法和傳統方法對MRI腦部圖像image2的重建效果對比圖；

圖7為本發明實施例提供的本發明方法和傳統方法為MRI頸椎圖像image3的重建效果對比圖。

具體實施方式

下面結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明的保護范圍。

圖1為本發明實施例提供的一種MRI圖像的快速精確重建方法的流程圖。如圖1所示，其主要包括如下步驟：

步驟11、在目標視野中進行掃描得到K空間全采樣數據。

步驟12、利用徑向采樣對所述K空間全采樣數據進行采樣得到欠采樣數據。

步驟13、對欠采樣數據進行多線圈數據重建恢復得MRI圖像。

步驟14、利用雙密度雙樹復小波變換作為稀疏基，根據MRI圖像在該雙密度雙樹復小波變換下的先驗信息，與FISTA算法相結合進行圖像重構。

本發明實施例的上述方案，是為了提高恢復磁共振圖像的細節信息，加快磁共振成像的速度。該方案繼承了FISTA算法收斂速度快的優點，采用雙密度雙樹復小波作為稀疏基，能夠更好地刻畫圖像細節以及信息，提高恢復圖像的質量。

為了便于理解，下面針對上述方案的各個步驟做詳細介紹。

1、上述步驟11中描述了，在目標視野中進行掃描得到K空間全采樣數據，該步驟可以通過如圖2所示方式實現：

1)選擇脈沖掃描序列，并設置掃描參數后對目標視野中的掃描對象進行掃描。

2)收集由所述掃描對象受脈沖序列激發所產生的磁共振信號，獲取K空間全采樣數據。

本領域技術人員可以理解，上述過程所選擇的脈沖掃描序列，以及設置的掃描參數可以根據需求或者經驗來選定。

2、上述步驟12中描述了，利用徑向采樣對所述K空間全采樣數據進行采樣得到欠采樣數據該步驟可以通過如下方式實現：

利用徑向采樣方式根據K空間全采樣數據能量分布規律(K空間全采樣數據中心區域包含圖像大量信息采樣密度高，四周區域信息較少采樣密度低)，生成徑向采樣軌跡(如圖3所示)，從而得到欠采樣數據；

所述徑向采樣是沿輻射式方式采集K空間全采樣數據，所采樣得到的數據中條線含有等量的低頻到高頻的信息。

3、上述步驟13中描述了，對欠采樣數據y進行多線圈數據初始重建得MRI圖像，該步驟可以通過如下所示方式實現：

1)構建多線圈數據重建模型：

其中，m為線圈編號，M為總的線圈數，I_m(i,j)為第m個線圈的圖像，為第m個線圈的噪聲方差，I(i,j)為重建的二維MRI圖像；

2)對每個線圈的采樣數據利用逆傅里葉變換，單獨重建得到上述1)中的I_m(i,j)。

3)對上述2)中獲得的所有線圈I_m(i,j)用其平方和的平方根獲得最終的二維MRI圖像I(i,j)。

4、上述步驟14中描述了，利用雙密度雙樹復小波變換作為稀疏基，根據MRI圖像x在該雙密度雙樹復小波變換下的先驗信息，與FISTA算法相結合進行圖像重構，該步驟可以通過如下所示方式實現：

步驟a、構建基于雙密度雙數復小波的壓縮感知MRI圖像重建的優化數學模型：

F(x)＝f(x)+g(x)

其中，f(x)是光滑連續凸函數，g(x)是連續凸函數，不一定光滑。

上式中，Φ_i表示雙密度雙樹復小波變換的N個高頻子帶系數構成的小波基，i＝1,2,…,N，R為欠采樣的傅里葉變換，τ為可調正則化參數，g(x)為懲罰項，Φ_ix要盡量稀疏，即非零元素個數要盡可能少，為待求解的F(x)的最小值，也即最終重建結果。

步驟b、設置如下參數：最大迭代次數maxIter,迭代次數k＝1,2,…,maxIter,迭代系數t＝1，初始閾值threshold，給定k＝1時近似函數起始圖像z₁＝x₀，x₀＝I(i,j)。

步驟c、獲取連續可微函數f(x)在z_k處的梯度為

其中，z_k為近似函數起始圖像；R^T為欠采樣的傅里葉逆變換；y為欠采樣數據。

步驟d、利用z_k沿著負梯度方向下降(此時下降最快)，獲取局部?jī)?yōu)化圖像x_g：

x_g＝z_k-ρR^T(Rz_k-y)；

其中，ρ為固定下降步長；

步驟e、對大小為M*N的MRI局部?jī)?yōu)化圖像x_g，以雙密度雙樹復小波變換為稀疏基，進行L層雙密度雙樹復小波變換，得到各個尺度上的高頻子帶系數w_h；

w_h＝τ||Φ_ix_g||₁,i＝1,2,…,N

步驟f、由于L1范數的可分離性，使用收縮閾值算法進行計算，對各個尺度上的高頻子帶系數w_h進行修正：

w_h'＝shrink(w_h,threshold)；

其中，shrink為收縮閾值算子，閾值選取為threshold，w_h'為修正后的高頻子帶系數。

步驟g、利用步驟f中修正后的高頻子帶系數w_h'作雙密度雙樹復小波反變換，獲取第k次迭代的圖像x_k：

x_k＝Φ_i^-1(w_h')，i＝1,2,…,N

步驟h、更新閾值，進行收縮閾值松弛：

threshold'＝threshold*β；

其中，β為松弛系數，當松弛后的閾值threshold'＜ε時，截?cái)嗟敵鰣D像x_k作為最終重建結果否則，判斷k是否達到最大迭代次數maxIter，若是，則輸出圖像x_k作為最終重建結果若否，則令threshold＝threshold'，并轉入步驟i。

步驟i、更新迭代系數：

步驟j、第k+1次迭代使用前兩次迭代過程的結果x_k，x_k-1，以及經過迭代系數t_k與步驟i所獲得的t_k+1的線性組合生成相應的近似函數起始圖像z_k+1，再轉入步驟c：

示例性的，上述步驟所設定的參數可以采用如下數值：最大迭代次數maxIter＝200；迭代系數t＝1；初始閾值threshold＝0.015；N＝16；ρ＝1；L＝3，4，5；β＝0.9；ε＝0.001，均加入標準差為0.01的高斯白噪聲。需要說明的是，上述具體數值僅為舉例并非構成限制，在實際應用中，用戶可根據實際情況或者經驗來改變上述參數的具體數值。

本發明實施例中，所述雙樹雙密度復小波是基于兩個不同的尺度函數和四個不同的小波函數構成；其中一對小波函數構成希爾伯特變換對是一種基2冗余且不隨尺度變化的緊框架變換；且雙密度雙樹復小波對輸入圖像并行使用4個過采樣的二維雙密度濾波器組實現，先對行濾波再對列濾波，并且行和列采用不同的濾波器組，每層獲得4個低頻子帶圖和32個高頻子帶圖，共描述16個不同的主方向信息。二維二層雙密度雙樹復小波的濾波器組結構如圖4所示。Lp和Hp構成了第一層的濾波器組結構，分別代表1個尺度濾波器和8個小波濾波器，Lo,Hi表示第二層及其以后各層的分解濾波器。

所述雙密度雙樹復小波具有近似平移不變性、良好的方向選擇性，有限的冗余度，更加近似連續的小波變換。它的16個主方向更能準確地描述復雜MRI圖像的細節，能反應出圖像在不同分辨率上沿16個方向的變化情況，能更好的描述圖像的方向?qū)傩浴?/p>

為了驗證本發明的可行性和有效性，利用Matlab平臺進行仿真實驗，使用GE MR750儀器的真實采集K空間數據，通過仿真結果可以證明本發明方法相對于傳統的以小波基作為稀疏基的MRI圖像恢復方法，更能具體描繪圖像的細節：

1、仿真條件

1)仿真實驗采用模擬的徑向采樣作為采樣方式

2)仿真實驗所用編程平臺為MatlabR2015b

3)仿真實驗的實驗對象分別采用離散小波變換結合FISTA算法(FISTA-DWT)，雙樹雙密度復小波變換結合FISTA算法(FISTA-CDDDT)。

2、仿真實驗所用MRI腦部圖像image1，MRI腦部圖像image2，MRI頸椎圖像image3來自志愿者在GE MR750儀器掃描的掃描數據。

本發明采用的恢復圖像質量的評價指標為：

1)相對誤差(Relative error)，表示為：

式中，x表示原始圖像，表示重建圖像，相對誤差越小，反映了重建圖像與原始圖像之間的相似度越高。

2)峰值信噪比(Peak signal-to-noise ratio,PSNR)

式中，M和N分別表示圖像行和列的大小，MAX表示輸入圖像最大值，峰值信噪比越高越好。

3、仿真實驗結果：

表1恢復圖像image1，image2，image3的PSNR(單位dB)和Relative error值

從表1中可以看出，本發明重建方法FISTA-CDDDT比已有重建方法FISTA-DWT，在采樣率為20％時對image1和image2以及在采樣率為20％時對image3，進行圖像重建時，平均要高3dB。

利用本發明重建方法和已有重建方法FISTA-DWT對MRI腦部圖像image1對比圖如圖5所示。其中圖5(a)為MRI腦部圖像image1；圖5(b)為采用FISTA-DWT得到的重建圖像；圖5(c)為采用本發明方法得到的重建圖像；圖5(d)，(e)，(f)分別是圖5(a)，(b)，(c)中白色方框的局部細節放大圖。

利用本發明重建方法和已有重建方法FISTA-DWT對MRI腦部圖像image2對比圖如圖6所示。其中圖6(a)為MRI真實圖像image2；圖6(b)為采用FISTA-DWT得到的重建圖像；圖6(c)右圖為采用本發明方法得到的重建圖像；圖6(d)，(e)，(f)分別是圖5(a)，(b)，(c)中白色方框的局部細節放大圖。

利用本發明重建方法和已有重建方法FISTA-DWT對MRI頸椎圖像image3對比圖如圖7所示。其中圖7(a)為MRI真實圖像image3；圖7(b)為采用FISTA-DWT得到的重建圖像；圖7(c)為采用本發明方法得到的重建圖像。

參照?qǐng)D5，圖6和圖7可見，采用FISTA-DWT方法得到的恢復圖像，圖5(e)，圖6(e)以及圖7(e)產生了偽影，對中心細節恢復效果差。采用本發明提出的方法FISTA-CDDDT：圖5(f)，圖6(f)和圖7(f)恢復圖像清晰，準確刻畫了細節和邊緣信息，減少偽影，恢復圖像的均勻區域較為平滑，恢復圖像質量更好。

綜上所述，本發明方法相較于現有FISTA-DWT重建方法，對MRI仿體(加有瓊脂和明膠，水脂含量約為7:3)，MRI腦部圖像和MRI頸椎圖像有良好的重建效果，在能夠快速重建實現MRI圖像同時保證恢復圖像的細節，減少偽影，這是一種可行的MRI快速精確重建算法。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明披露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書的保護范圍為準。
