本發明涉及一種微電網負荷協調控制仿真系統及建模方法，屬于微電網系統仿真的技術領域。

背景技術：

隨著分布式新能源的廣泛接入以及通信、測量、控制技術的迅速發展，人們對當代和未來的智能電網提出了更高的要求，微電網是智能電網最為重要的分布式表現形態，是一種在能量供應系統中增加可再生能源和分布式能源滲透率的新興能量傳輸模式，其由不同種類的分布式電源、儲能系統、負荷的用戶終端以及相關的控制、保護裝置等組成。針對微電網相關技術的研究，對于有效提高電力系統運行的安全性、改善電能質量和降低能耗具有非常重要的現實意義。

而其中負荷的分級管理與優化協調控制策略是其重要的研究內容之一，由于受場地、成本、安全性等因素的限制，很難直接在物理平臺系統中對各種優化協調控制策略反復進行測試，而現有的仿真平臺又很難同時兼顧上層的多智能體優化協調控制策略和底層微電網運行系統的建模仿真，無法滿足現有微電網負荷協調控制仿真分析的實際需求。

技術實現要素：

本發明所要解決的技術問題在于克服現有技術的不足，提供一種微電網負荷協調控制仿真系統及建模方法，解決現有的仿真平臺又很難同時兼顧上層的多智能體優化協調控制策略和底層微電網運行系統的建模仿真的問題。

本發明具體采用以下技術方案解決上述技術問題：

一種微電網負荷協調控制仿真系統，包括：

微電網元件層，包括通過主接線連接的分布式電源模型和負荷模型；

協調控制層，包括用于連接分布式電源模型的分布式微電源控制模型，及用于連接負荷模型的負荷控制模型；

中間通信層，用于將協調控制層分別與智能體節點層、控制決策層之間建立數據交換通道；

智能體節點層，包括分布式電源Agent和負荷Agent，其中分布式電源Agent用于通過數據交換通道實時監測所連接分布式電源模型運行狀態及參數，并計算各分布式電源模型的剩余發電能力；所述負荷Agent用于預先對負荷模型進行優先級劃分，及通過數據交換通道實時監測所連接負荷模型的運行狀態及參數；

控制決策層，包括微電網控制中心Agent，用于根據由數據交換通道接收的分布式電源Agent所監測分布式電源模型的運行狀態及參數，和負荷Agent所監測負荷模型的運行狀態及參數，實時獲取微電網的運行狀態；并計算當前所有分布式電源模型的最大供電能力，得到當前可增加接入的最大負荷，及根據可增加接入的最大負荷和新增的負荷模型的負荷大小判斷是否生成和發送切除負荷指令及運行協調指令；

所述協調控制層中負荷控制模型還用于根據接收數據交換通道發送的切除負荷指令執行對所對應負荷模型的切除操作，及控制將新增負荷模型接入，且分布式微電源控制模型還用于根據運行協調指令調整所連接分布式微電源模型的運行參數，以完成微電網負荷協調控制仿真。

進一步地，作為本發明的一種優選技術方案：所述分布式電源模型包括光伏發電模型、風力發電模型、儲能模型。

進一步地，作為本發明的一種優選技術方案：所述分布式電源Agent或負荷Agent包括元件屬性子模塊、智能決策子模塊和數據通信子模塊，其中元件屬性子模塊用于定義微電網元件的運行狀態；所述智能決策子模塊，用于根據數據通信子模塊接收微電網元件的運行狀態及參數制定控制決策，及通過數據通信子模塊將控制決策發送。

進一步地，作為本發明的一種優選技術方案：所述智能決策子模塊包括算法規則庫、決策模型及處理機，其中算法規則庫用于存儲微電網運行控制規則；所述決策模型，用于根據接收微電網元件的運行狀態及參數進行分析；所述處理機，用于根據所述微電網運行控制規則和決策模型的分析結果計算生成控制決策。

進一步地，作為本發明的一種優選技術方案：所述負荷Agent還用于在監測到新增負荷模型接入時，主動向微電網控制中心Agent發送用電請求。

進一步地，作為本發明的一種優選技術方案：所述分布式電源Agent還用于向其他分布式電源Agent分享所監測運行狀態及參數、所計算的剩余發電能力。

在此基礎上，本發明還提出一種微電網負荷協調控制仿真建模方法，包括以下步驟：

在仿真平臺中建立微電網元件的仿真模型，及完成所述仿真模型之間的相互連接，以構建獲得微電網仿真系統；

在構建微電網仿真系統中，對負荷模型進行優先級劃分，且實時監測負荷模型的運行狀態及參數；及實時監測分布式電源模型的運行狀態及參數，并計算各分布式電源模型的剩余發電能力；

根據所監測負荷模型的運行狀態及參數，和分布式電源模型的運行狀態及參數，實時獲取微電網的運行狀態，并計算當前所有微電源的最大供電能力，將其與所需用電負荷比較得到當前可增加接入的最大負荷，及根據當前可增加接入的最大負荷和新增用電請求的負荷大小判斷是否生成和發送切除負荷指令及運行協調指令；

根據接收到的切除負荷指令和運行協調指令，按照預先對負荷模型劃分的優先級對所連接的負荷模型執行切除操作，且根據接收的運行協調指令調整所連接分布式微電源模型的運行參數；并控制新增用電請求接入，使得微電網在運行中保持功率平衡。

進一步地，作為本發明的一種優選技術方案：所述方法包括當所述當前可增加接入的最大負荷大于新增用電請求的負荷時，直接控制新增用電請求的接入。

進一步地，作為本發明的一種優選技術方案：所述方法還包括當所述當前可增加接入的最大負荷小于新增用電請求的負荷時，根據所連接負荷模型的優先級與新增用電請求的負荷優先級判斷是否對所連接負荷模型執行切除操作。

進一步地，作為本發明的一種優選技術方案：所述方法包括對所連接的且優先級低于新增用電請求的負荷優先級的負荷模型，按照優先級從低到高的順序執行切除操作。

本發明采用上述技術方案，能產生如下技術效果：

本發明提供的微電網負荷協調控制仿真系統及建模方法，可以非常方便地對負荷進行優先級劃分，實現負荷的優化協調控制；各個智能體Agent之間通信數據量小，并且可以實現跨平臺仿真，系統具有很強的可移植性和拓展性；針對不同的應用對象，可以隨時更改Agent內部對應的模塊，具有較強的通用性；同時考慮了JADE平臺用于多智能體優化協調的建模仿真以及SIMULINK平臺用于微電網運行仿真、建模與控制的優勢；比目前單一的電力仿真更能適應微電網負荷協調控制仿真建模的實際需求。

附圖說明

圖1為本發明中微電網負荷協調控制仿真系統的結構示意圖。

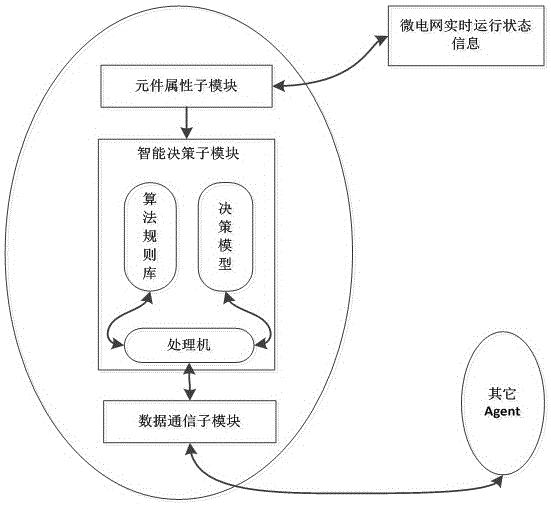

圖2為本發明中智能體的結構示意圖。

圖3為本發明中微電網負荷協調控制仿真建模方法的流程示意圖。

具體實施方式

下面結合說明書附圖對本發明的實施方式進行描述。

本發明提出一種微電網負荷協調控制仿真系統，其結構如圖1所示，包括微網元件層、協調控制層、中間通信層、智能體節點層以及控制決策層。本實施例利用SIMULINK仿真平臺建立微電網的元件及網絡模型，計算、分析微電網運行的狀態參數；利用JADE仿真平臺建立微電網中的智能體節點層以及控制決策層，定義微電網組成元件所對應的多智能體模塊，對微電網運行的狀態參數進行分析處理、優化決策，并獲得用于微電網負荷的協調控制策略；實施例中系統的中間通信層利用接口模塊MACSimJX實現SIMULINK與JADE平臺之間的數據交換。

系統中所述微電網元件層，包括通過主接線連接的若干個分布式電源模型和若干個負荷模型；其中包含光伏發電模型、風力發電模型、儲能模型等分布式電源模型，以及必要的電氣連接。

所述協調控制層，包括用于連接分布式電源模型的分布式微電源控制模型，及用于連接負荷模型的負荷控制模型；其中，分布式微電源控制模型可通過逆變器與對應的分布式電源模型連接，具體的，分布式微電源控制模型可為PQ控制器、下垂控制器等，則用于控制逆變器的輸出功率、調節微電網的電壓、頻率穩定等，使逆變器可直接控制連接的分布式微電源模型。

所述中間通信層，包含MACSimJX數據通信接口模塊，用于將協調控制層分別與智能體節點層、控制決策層之間建立數據交換通道；

所述智能體節點層，包括光伏、風機、儲能等分布式電源Agent和負荷Agent，其中分布式電源Agent分別與對應的分布式電源模型對應連接，用于通過數據交換通道實時監測所連接分布式電源模型的運行狀態及參數，包括分布式電源模型的輸出功率等，并計算各分布式電源模型的剩余發電能力； 所述負荷Agent分別與負荷模型對應連接，用于預先對負荷模型進行優先級劃分，及通過數據交換通道實時監測所連接負荷模型的運行狀態及參數。

所述控制決策層，包括微電網控制中心Agent，用于根據由數據交換通道接收的分布式電源Agent所監測分布式電源模型的運行狀態及參數和負荷Agent所監測負荷模型的運行狀態及參數，實時獲取微電網的運行狀態；并計算當前所有分布式電源模型的最大供電能力，將其與所需用電負荷比較得到當前可增加接入的最大負荷，及根據當前可增加接入的最大負荷和新增用電請求的負荷大小判斷是否生成和發送切除負荷指令及運行協調指令。即：當所計算的當前所有微電源的最大供電能力滿足當前所需用電負荷時，維持對當前微電網的協調控制狀態；當系統當前供電能力小于系統當前所需用電負荷時，微電網控制中心Agent生成切除負荷指令及運行協調指令，且向負荷Agent發送切除部分負荷的指令，向分布式電源Agent發送運行協調指令。負荷Agent根據接收的切除負荷指令，按照預先對負荷模型劃分的優先級可按照從低到高的順序?qū)λB接的負荷模型執行切除操作，且分布式電源Agent根據接收的運行協調指令調整所連接分布式微電源模型的運行參數，使得微電網在運行中保持功率平衡，以完成微電網負荷協調控制仿真。

以及，還包括在負荷Agent監測到新增負荷模型接入時，主動向微電網控制中心Agent發送用電請求，微電網控制中心Agent根據所確定當前可增加接入的最大負荷判斷是否允許新增負荷模型立即接入。當允許立即接入時，負荷Agent控制負荷控制模型控制將新增負荷模型直接接入至微電網中；若判斷為不允許新增負荷模型立即接入時，將系統中負荷模型與新增負荷模型的優先級進行比較，判斷是否需要對系統中低優先級的負荷模型執行切除操作，即在對不允許新增負荷模型立即接入時，將系統中低于新增用電請求對應模型優先級的負荷模型執行切除操作，且優選按照優先級從低到高的順序執行切除操作。

系統中，所述分布式電源Agent還用于向所在智能體節點層內的其他分布式電源Agent分享所監測的運行狀態及參數和所計算的剩余發電能力，使得多智能體的優勢是可以自組織協調，在微電網控制中心Agent異常時，沒有上層的指令，智能體節點層的分布式電源Agent之間也可以相互協調，維持系統的正常運行。

進一步地，系統中智能體節點層中所述分布式電源Agent和負荷Agent，其結構如圖2所示，均可以包括元件屬性子模塊、智能決策子模塊和數據通信子模塊，并通過兩組接口分別與微電網元件和其它多智能體進行信息交互。

所述元件屬性子模塊用于定義微電網元件的運行狀態，包括微電網元件的運行狀態參數、控制參數和控制狀態變化的規律，其中微電網元件可為微電網元件層中的分布式電源模型或負荷模型；所述智能決策子模塊，用于根據數據通信子模塊接收微電網元件的監測運行狀態及參數制定控制決策，及通過數據通信子模塊將控制決策發送。

其中，所述智能決策子模塊優選包括算法規則庫、決策模型及處理機，所述算法規則庫用于存儲微電網運行控制規則，所述微電網運行控制規則可從現有技術中直接獲得后存儲在規則庫中，也可根據微電網的實際情況生成控制規則后存儲；所述決策模型，用于根據接收微電網元件的運行狀態及參數進行分析獲得結果；所述處理機，用于根據算法規則庫中微電網運行控制規則和決策模型的分析結果計算生成控制決策。

本系統基于JADE和SIMULINK仿真平臺，使得微電網負荷協調控制仿真系統同時考慮了JADE平臺用于多智能體優化協調的建模仿真以及SIMULINK平臺用于微電網運行仿真、建模與控制，非常方便地對負荷進行優先級劃分，實現負荷的優化協調控制，并且，各個智能體Agent之間通信數據量小，并且可以實現跨平臺仿真，系統具有很強的可移植性和拓展性；針對不同的應用對象，可以隨時更改Agent內部對應的模塊，具有較強的通用性。

在上述系統基礎上，本發明還設計了一種微電網負荷協調控制仿真建模方法，本方法可適用但不僅限于上述系統，現有技術中的其他系統同樣可利用本方法進行仿真建模，完成微電網的仿真和負荷協調控制。該方法的流程示意圖如圖3所示，具體包括以下步驟：

步驟1、在仿真平臺中建立微電網元件的仿真模型，及完成所述仿真模型之間的相互連接，以構建獲得微電網仿真系統；

該仿真系統可優選采用上述結構的系統，即：根據微電網的結構，在SIMULINK仿真平臺中建立微電網元件的仿真模型，如光伏發電模型、風力發電模型、儲能模型等分布式電源模型和負荷模型，還包括元件之間的電氣連接；且在JADE仿真平臺中建立對應微電網中主要元件的智能體節點層和控制決策層，包括光伏、風機、儲能等分布式電源Agent以及負荷Agent等。及根據微電網的控制需求，建立微電網控制中心Agent；通過MACSimJX數據通信接口模塊搭建JADE和SIMULINK仿真平臺之間的數據交換通道，實現兩個平臺之間的信息交互。

步驟2、在構建微電網仿真系統中，在協調控制層的實時控制作用下，保證微電網的穩定運行。具體過程如下：

步驟21、首先系統中負荷Agent對負荷模型進行優先級劃分。

步驟22、設定協調控制周期，及在第一個周期開始時，實時監測負荷模型的運行狀態及參數；及分布式電源Agent實時監測分布式電源模型運行狀態及參數，如監測分布式電源模型的輸出功率，并計算各分布式電源模型的剩余發電能力。

步驟23、所述微電網控制中心Agent根據所監測負荷模型的運行狀態及參數，和分布式電源模型運行狀態及參數，如輸出功率，實時獲取微電網的運行狀態，并計算當前所有微電源的最大供電能力，得到系統當前可增加接入的最大負荷，及根據當前可增加接入的最大負荷和新增用電請求的負荷大小判斷是否生成和發送切除負荷指令及運行協調指令。

步驟24、當系統當前的最大供電能力能滿足當前所需用電負荷時，即存在當前可增加接入的最大負荷，維持對當前微電網的協調控制狀態，執行步驟25；當系統當前的最大供電能力不能滿足當前所需用電負荷時，由微電網控制中心Agent向負荷Agent發送切除部分負荷的指令，且向分布式電源Agent發送運行協調指令。

所述負荷Agent根據接收的切除負荷指令，優選按照預先對負荷模型劃分的優先級從低到高的順序執行對所連接負荷模型的切除操作，切除相應的過載負荷，且分布式電源Agent根據接收的運行協調指令調整所連接分布式微電源模型的運行參數，完成在該周期下的協調控制，使得微電網在運行中保持功率平衡。然后，重新返回執行步驟22。

步驟25、當負荷Agent監測到存在新增負荷模型需要接入時，由負荷Agent主動向微電網控制中心Agent發送用電請求。

步驟26、所述微電網控制中心Agent根據所確定可增加接入的最大負荷與新增用電請求的負荷大小判斷是否允許新增負荷模型接入。其判斷過程為：

若可增加接入的最大負荷可容納該新增負荷模型，由微電網控制中心Agent按照發電成本從低到高的順序向相應的分布式電源Agent發送增加輸出功率的運行協調指令，及向負荷Agent發送接入負荷的指令，同時通過協調控制層實時控制負荷模型接入后的功率平衡，將新增負荷模型接入后，完成在該周期下的協調控制；并開始新的執行周期，即重新返回執行步驟22，完成過程中的協調控制。

若可增加接入的最大負荷不足以容納該新增負荷，則將系統中負荷模型與新增負荷模型的優先級比較，判斷是否對系統中負荷模型執行切除操作。具體為：

首先判斷新增負荷模型的優先級，如果該負荷模型的優先級不高于當前系統中的任意負荷模型，則該負荷模型的用電請求不予響應，返回執行步驟22；如果該負荷模型的優先級高于當前系統中的部分負荷模型，并且切除部分低優先級的負荷模型，使得系統可以容納該請求接入的負荷模型，則由微電網控制中心Agent向負荷Agent發送切除部分低優先級負荷的指令，然后再向負荷Agent發送接入新增負荷模型的指令，控制新增負荷模型的接入，并向分布式電源Agent發送增加輸出功率的運行協調指令，同時由協調控制層實時控制負荷接入后的功率平衡；在接入新增負荷模型后，完成在該周期下的協調控制；并開始新的執行周期，即重新返回執行步驟22，通過重復執行協調控制，完成微電網的仿真建模過程，且使得仿真系統在運行中保持功率平衡。

由此，本發明的方法同時考慮了用于多智能體優化協調的建模仿真以及用于微電網運行仿真、建模與控制，可以非常方便地對負荷進行優先級劃分，實現負荷的優化協調控制。比目前單一的電力仿真更能適應微電網負荷協調控制仿真建模的實際需求。

綜上，本發明采用多智能體技術，仿真過程中可以看到智能體模塊的狀態變化和微電網協調控制的參數變化，所涉及建模方法中的模塊具有獨立性、自主性和智能性，實現了微電網負荷的協調控制。

上面結合附圖對本發明的實施方式作了詳細說明，但是本發明并不限于上述實施方式，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本發明宗旨的前提下做出各種變化。
