本發明涉及電子電路技術領域，特別涉及一種功耗監測方法和系統。

背景技術：

隨著信息技術的發展，服務器作為承載數據的母體，在電子產業內占據著越來越重的地位。通常服務器所需要處理的數據存儲在與內部節點相連的硬盤內，硬盤的讀寫數據的速度，代表了服務器處理信息數據的速度。硬盤的讀寫速度越快，處理數據量越大，功耗越大，對應的節點的工作壓力越大。因此，如何對節點內的硬盤的功耗進行監測，進而掌握節點的工作狀態，是技術人員一直關心的問題。

現有技術中，一般使用的硬盤的廠商提供的額定功耗，而該額定功耗并不能反應硬盤的實際工作狀態，進而無法獲取節點內所有硬盤的實際功耗。

技術實現要素：

本發明實施例提供了一種功耗監測方法和系統，能夠監測到準確的硬盤功耗。

一方面，本發明實施例提供了一種功耗監測方法，應用于熱插拔芯片，與外部的電源和至少一個硬盤相連，包括：

接收外部的電源輸入的電源電壓；

利用所述電源電壓，生成具有第一電壓值的第一電壓；

將所述第一電壓輸出給每一個所述硬盤；

確定通過所述熱插拔芯片的電流；

根據所述電源電壓和所述電流，計算相連的所有硬盤對應的總功耗。

優選地，

在所述利用所述電源電壓，生成具有第一電壓值的第一電壓之后，進一步包括：

將所述第一電壓輸出給外部的降壓式變換電路，以使所述降壓式變換電路根據所述第一電壓，生成具有第二電壓值的第二電壓，并輸出給每一個所述硬盤。

優選地，

在所述計算相連的所有硬盤對應的總功耗之后，進一步包括：

將所述總功耗發送給外部的基板管理控制器。

優選地，

所述電源電壓為12V。

優選地，

所述第一電壓值為12V。

優選地，

所述第二電壓值為5V。

另一方面，本發明實施例提供了一種功耗監測系統，包括：電源、熱插拔芯片、降壓式變換電路和至少一個硬盤；

所述熱插拔芯片分別連接到所述至少一個硬盤，以及連接到所述降壓式變換電路的一端；

所述降壓式變換電路的另一端連接到所述至少一個硬盤；

所述電源，用于為所述熱插拔芯片提供電源電壓；

所述熱插拔芯片，用于接收所述電源輸入的電源電壓；利用所述電源電壓，生成具有第一電壓值的第一電壓；將所述第一電壓分別輸出給每一個所述硬盤以及輸出給所述降壓式變換電路；確定通過所述熱插拔芯片的電流；根據所述電源電壓和所述電流，計算相連的所有硬盤對應的總功耗；

所述降壓式變換電路，用于接收所述熱插拔芯片輸出的所述第一電壓；根據所述第一電壓，生成具有第二電壓值的第二電壓，并輸出給每一個所述硬盤。

優選地，

進一步包括：基板管理控制器；

所述熱插拔芯片，進一步通過電源管理總線連接到所述基板管理器，用于將所述總功耗發送給所述基板管理控制器；

所述基板管理控制器，用于接收所述熱插拔芯片發送的總功耗。

優選地，

所述電源電壓為12V。

優選地，

所述第一電壓值為12V。

優選地，

所述第二電壓值為5V。

本發明實施例提供了一種功耗監測方法和系統，該方法通過外部的電源輸入的電源電壓，生成具有第一電壓值的第一電壓，將第一電壓輸出給每一個硬盤，確定通過熱插拔芯片的電流，根據電源電壓和電流，計算相連的所有硬盤對應的總功耗。該方法將熱插拔芯片與外部的電源、至少一個硬盤相連，可以直接獲得相連的所有硬盤的實際功耗，與額定功耗相比，該實際功耗更加準確，更能夠反應硬盤的實際工作狀態。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明一個實施例提供的一種功耗監測方法流程圖；

圖2是本發明一個實施例提供的一種降壓式變換電路結構示意圖；

圖3是本發明一個實施例提供的另一種功耗監測方法流程圖；

圖4是本發明一個實施例提供的一種功耗監測系統結構示意圖；

圖5是本發明一個實施例提供的另一種功耗監測系統結構示意圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本發明實施例提供了一種功耗監測方法，應用于熱插拔芯片，與外部的電源和至少一個硬盤相連，該方法可以包括以下步驟：

步驟101：接收外部的電源輸入的電源電壓；

步驟102：利用電源電壓，生成具有第一電壓值的第一電壓；

步驟103：將第一電壓輸出給每一個硬盤；

步驟104：確定通過熱插拔芯片的電流；

步驟105：根據電源電壓和電流，計算相連的所有硬盤對應的總功耗。

本發明實施例提供了一種功耗監測方法，通過外部的電源輸入的電源電壓，生成具有第一電壓值的第一電壓，將第一電壓輸出給每一個硬盤，確定通過熱插拔芯片的電流，根據電源電壓和電流，計算相連的所有硬盤對應的總功耗。該方法將熱插拔芯片與外部的電源、至少一個硬盤相連，可以直接獲得相連的所有硬盤的實際功耗，與額定功耗相比，該實際功耗更加準確，更能夠反應硬盤的實際工作狀態。

在本發明的一個實施例中，為了給硬盤提供不同電壓值的工作電壓，在步驟102之后，還包括：將第一電壓輸出給外部的降壓式變換電路，以使降壓式變換電路根據第一電壓，生成具有第二電壓值的第二電壓，并輸出給每一個硬盤。

硬盤在工作時，需要兩種電壓值的電壓，第一電壓和第二電壓。其中，第一電壓是電機轉動使用的電壓，第二電壓是驅動電路板使用的電壓。第一電壓可以直接提供給相連的每一個硬盤，而第二電壓需要利用降壓式變換電路對第一電壓降壓后提供給相連的每一個硬盤。

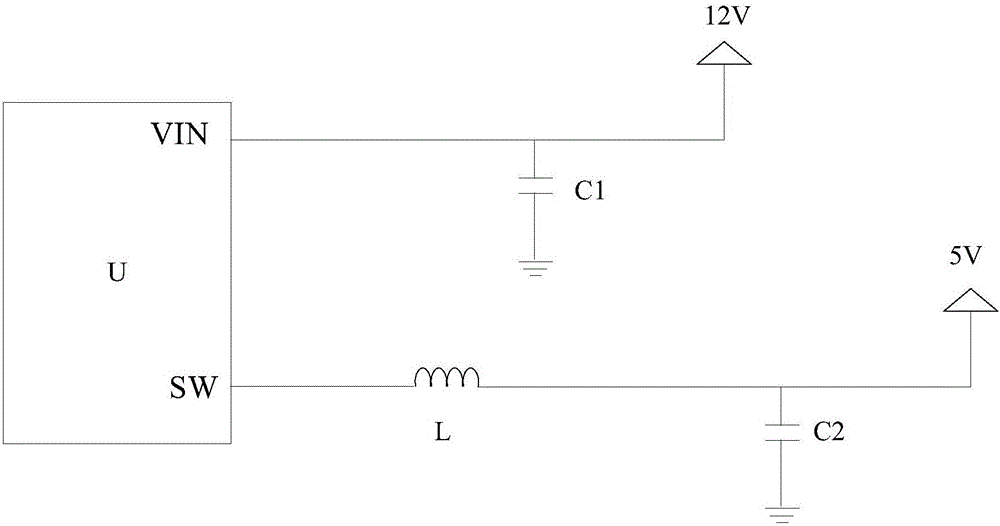

如圖2所示，是一種降壓式變換電路，包括：降壓控制芯片U、輸入電容C1、電感L、輸出電容C2。第一電壓12V由降壓控制芯片U的VIN管腳輸入，經過降壓控制芯片U內部切換，由降壓控制芯片U的SW管腳輸出高低電平信號，再經過電感L和輸出電容C2的儲能及放電動作，最終在輸出端得到穩定的第二電壓5V，為硬盤提供第二電壓5V。

在本發明的一個實施例中，為了將熱插拔芯片中的總功耗導出，便于比較不同節點的熱插拔芯片中的總功耗，在步驟105之后，還包括：將總功耗發送給外部的基板管理控制器。

該基板管理控制器可以接收并存儲熱插拔芯片發送的總功耗。在機柜中，每一個節點設置一個熱插拔芯片，每一個熱插拔芯片對應一個基板管理控制器。技術人員可以對比機柜中每一個節點對應的基板管理控制器中存儲的總功耗，了解整個機柜中數據處理較集中的節點，從而根據實際工作情況合理分配數據處理位置，避免某一單節點長時間處于高功耗工作模式，增加節點壽命。

在本發明的一個實施例中，為了給硬盤提供工作電壓，電源電壓為12V。

在本發明的一個實施例中，為了給硬盤提供電機轉動電壓，第一電壓值為12V。

在本發明的一個實施例中，為了給硬盤提供驅動電路板電壓，第二電壓值為5V。該5V電壓是由12V電壓通過降壓式變換電路獲得。

下面以熱插拔芯片對相連的5個硬盤的功耗進行監測為例，對功耗監測方法進行詳細的說明，如圖3所示，該方法包括：

步驟301：接收外部的電源輸入的電源電壓。

電源電壓為相連的5個硬盤提供工作電壓，在本實施例中，電源電壓為12V。

步驟302：利用電源電壓，生成具有第一電壓值的第一電壓，同時觸發步驟303和步驟304。

在本實施例中，熱插拔芯片產生的功耗較小，與硬盤產生的功耗相比，可以忽略不計。為了計算方便，在本步驟中，忽略熱插拔芯片產生的壓差，則第一電壓等于電源電壓，因此，第一電壓值為12V。

步驟303：將第一電壓輸出給外部的降壓式變換電路，以使降壓式變換電路根據第一電壓，生成具有第二電壓值的第二電壓，并輸出給每一個硬盤。

將第一電壓值為12V的第一電壓輸出給外部的降壓式變換電路，降壓式變換電路可以產生第二電壓值為5V的第二電壓，并提供給每一個硬盤。其中，12V是電機轉動使用的電壓，5V是驅動電路板使用的電壓。

步驟304：將第一電壓輸出給每一個硬盤。

由于熱插拔芯片與每一個硬盤相連，因此，第一電壓可以直接提供給每一個硬盤，即每一個硬盤的電機轉動使用的電壓都為12V。

步驟305：確定通過熱插拔芯片的電流。

熱插拔芯片內部設有精密電阻，當硬盤正常工作時，硬盤所需的電流將流經熱插拔芯片內部的精密電阻，同時在精密電阻兩端產生一個壓差，根據該壓差和精密電阻的阻值，可以確定通過熱插拔芯片的電流。例如，精密電阻的阻值為0.01Ω，精密電阻兩端產生的壓差為0.1V，那么，通過熱插拔芯片的電流為10A。

需要說明的是，盡管在本實施例中，熱插拔芯片產生的功耗忽略不計，但是與步驟302不同，在本步驟中，需要通過精密電阻產生的壓差，確定通過熱插拔芯片的電流。

步驟306：根據電源電壓和電流，計算相連的5個硬盤對應的總功耗。

在本實施例中，忽略熱插拔芯片的功耗，直接利用電源電壓12V和電流10A，計算硬盤對應的總功耗，P_總功耗＝IU＝10×12＝120(W)。

步驟307：將總功耗發送給外部的基板管理控制器。

將總功耗120W發送給外部的基板管理控制器進行存儲。

在本實施例中，一個節點對應一個熱插拔芯片和一個基板管理控制器，一個熱插拔芯片可以監測節點內多個硬盤的功耗。在本實施例中，以一個節點對應的5個硬盤的功耗的監測進行說明。

當機柜中多個節點中的熱插拔芯片同時進行監測時，不同的基板管理控制器可以獲得對應的節點中硬盤的功耗，技術人員可以通過節點的功耗，獲得節點內硬盤的工作狀態，從而合理分配數據處理位置，避免某一單節點長時間處于高功耗工作模式。

需要說明的是，熱插拔芯片不僅可以對硬盤的功耗進行監測，還可以在外部的電源輸入電源電壓時，限制浪涌電流的產生，為硬盤提供短路保護。

如圖4所示，本發明實施例提供了一種功耗監測系統，包括：電源401、熱插拔芯片402、降壓式變換電路403和至少一個硬盤404；

熱插拔芯片402分別連接到至少一個硬盤404，以及連接到降壓式變換電路403的一端；

降壓式變換電路403的另一端連接到至少一個硬盤404；

電源401，用于為熱插拔芯片402提供電源電壓；

熱插拔芯片402，用于接收電源401輸入的電源電壓；利用電源電壓，生成具有第一電壓值的第一電壓；將第一電壓分別輸出給每一個硬盤以及輸出給降壓式變換電路403；確定通過熱插拔芯片402的電流；根據電源電壓和電流，計算相連的所有硬盤404對應的總功耗；

降壓式變換電路403，用于接收熱插拔芯片402輸出的第一電壓；根據第一電壓，生成具有第二電壓值的第二電壓，并輸出給每一個硬盤404。

在該功耗監測系統中，熱插拔芯片402可以將電源401輸入的電源電壓轉化成第一電壓，并提供給至少一個硬盤404，同時，該第一電壓可以通過降壓式變換電路403降壓至第二電壓，并提供給至少一個硬盤404。

忽略熱插拔芯片402的功耗，則第一電壓等于電源電壓，通過熱插拔芯片402的電流等于通過相連的每一個硬盤的電流的總和。因此，可以直接利用電源電壓和通過熱插拔芯片402的電流，計算相連的所有硬盤404對應的總功耗。

在本發明的一個實施例中，如圖5所示，該系統還包括：基板管理控制器405；熱插拔芯片402，進一步通過電源管理總線連接到基板管理器405，用于將總功耗發送給基板管理控制器405；基板管理控制器405，用于接收熱插拔芯片402發送的總功耗。

在本發明的一個實施例中，電源電壓為12V。

在本發明的一個實施例中，第一電壓值為12V。

在本發明的一個實施例中，第二電壓值為5V。

綜上，本發明各個實施例至少具有如下效果：

1、在本發明實施例中，通過外部的電源輸入的電源電壓，生成具有第一電壓值的第一電壓，將第一電壓輸出給每一個硬盤，確定通過熱插拔芯片的電流，根據電源電壓和電流，計算相連的所有硬盤對應的總功耗。該方法將熱插拔芯片與外部的電源、至少一個硬盤相連，可以直接獲得相連的所有硬盤的實際功耗，與額定功耗相比，該實際功耗更加準確，更能夠反應硬盤的實際工作狀態。

2、在本發明實施例中，硬盤需要兩種不同電壓值的工作電壓，即第一電壓和第二電壓。一方面，熱插拔芯片可以將生成的第一電壓直接輸出給每一個硬盤，另一方面，熱插拔芯片可以將生成的第一電壓輸出給降壓式變換電路，降壓式變換電路根據第一電壓，生成第二電壓，并輸出給每一個硬盤。其中，第一電壓是電機轉動使用的電壓，第二電壓是驅動電路板使用的電壓。

3、在本發明實施例中，可以將熱插拔芯片獲得的總功耗存儲于基板管理控制器，以便于對不同節點對應的基板管理控制器中的總功耗進行對比，獲得不同節點對應的所有硬盤的工作狀態，進而合理分配數據的處理位置，避免某一節點長時間處于高功耗工作模式。

上述裝置內的各單元之間的信息交互、執行過程等內容，由于與本發明方法實施例基于同一構思，具體內容可參見本發明方法實施例中的敘述，此處不再贅述。
