本實用新型涉及計算機技術領域，尤其涉及一種機械臂式電腦一體機。

背景技術：

申請號為2013103901202的專利公開一種電腦一體機，包括主機、顯示器、連接件，顯示器設有一接口，連接件設有一電連接于主機的連接器，連接器插接于接口，連接件沿底座滑動能調節主機與連接件之間的距離。該電腦一體機的連接件可相對于主機的底座滑動，從而調節連接件與主機之間的距離。該專利中的連接件與顯示器和主機之間采用接口連接，只能在一定范圍內調節顯示器與主機的距離，而不能在多個角度、不同位置調整顯示器，使用不方便，使用范圍受到限制。

公告號為CN2859611Y的專利中公開一種壁掛式電腦，包括主機、主機機箱、機箱卡子、顯示器、顯示器支撐臂，其關鍵技術在于顯示器支撐臂包括底座、平行擺臂、垂直搖臂、垂直懸臂，該技術中的顯示器支撐臂可以實現多個角度、不同位置調整顯示器，但是顯示器及顯示器支撐臂是通過底座固定在墻壁上，不能隨意移動，安裝和拆卸均不方便，而且主機機箱采用箱式結構，體積較大，也不符合機械臂式、小型化一體機的設計理念。

技術實現要素：

有必要提出一種安裝拆卸方便、小型化的機械臂式電腦一體機。

一種機械臂式電腦一體機，包括主機、連接部及顯示器，該顯示器通過連接部活動固定在主機上，

所述主機包括機殼、設置在機殼內部的主板；

所述連接部包括萬向搖臂、連接件，所述萬向搖臂的一端連接顯示器，用于支撐顯示器，另一端固定在連接件上，所述連接件包括相對固定連接的插接件和旋緊件，所述插接件用于與主機的機殼可拆卸連接，旋緊件用于將一體化的電腦固定在外部支撐物體上。

優選的，所述插接件包括插板及與其匹配的插槽，所述旋緊件包括工字卡槽及活動頂桿，通過旋擰活動頂桿來調節工字卡槽的開口大小，所述插板固定在工字卡槽上，所述插槽固定在主機的機殼的外側，所述萬向搖臂的另一端固定在所述工字卡槽上。

優選的，所述插板的下沿設置突出的阻擋條，以將插板限位在插槽內。

優選的，所述機殼包括殼體和側板，所述殼體和側板蓋合形成封閉的機殼，所述插槽固定在所述側板的外側，所述殼體的底板向內凸設形成散熱部，所述散熱部包括散熱底板和從散熱底板向外延伸形成的肋板，所述肋板之間不連接以形成散熱區，所述散熱區與殼體的內部不連通。

優選的，所述散熱底板的面積大于主機內部的主板的面積。

優選的，在機殼的側板上還開設散熱口，所述散熱口與殼體的內部連通。

優選的，所述萬向搖臂的中間設置空腔，以作為穿過導線、數據線的通道。

優選的，所述顯示器內部設置重力感應器，所述重力感應器用于檢測顯示器的方向，并產生相應的方向信號，該重力感應器通過數據線與主機連接，所述主機用于接收所述方向信號，并根據該方向信號來調整顯示器的顯示模式，以使顯示器的顯示模式與重力感應器檢測到的方向一致。

優選的，所述殼體與散熱部為鋁合金一體結構。

本實用新型通過萬向搖臂將顯示器與主機連接，顯示器使用角度和范圍不受限制，顯示器與主機之間的安裝和拆卸方式、及整機固定方式方便快捷，適合于各種場合的使用，整體結構小型化。

附圖說明

圖1為所述機械臂式電腦一體機的結構示意圖。

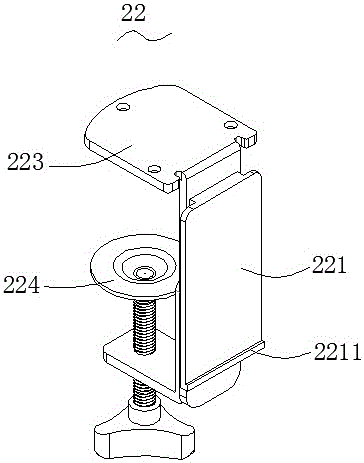

圖2為所述連接件的結構示意圖。

圖3為所述主機的結構示意圖。

圖4為所述主機的另一個角度的結構示意圖。

圖5為所述殼體沿A面的斷面放大結構示意圖。

圖6為所述機械臂式電腦一體機的使用狀態結構示意圖。

圖中：主機1、殼體11、散熱底板111、肋板112、散熱區113、側板12、散熱口121、連接部2、萬向搖臂21、連接件22、插板221、阻擋條2211、插槽222、工字卡槽223、活動頂桿224、顯示器3、桌面4。

具體實施方式

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖是本實用新型實施例的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

參見圖1至圖6，本實用新型實施例提供了一種機械臂式電腦一體機，包括主機1、連接部2及顯示器3，該顯示器3通過連接部2活動固定在主機1上。

主機1包括機殼、設置在機殼內部的主板，連接部2包括萬向搖臂21、連接件22，萬向搖臂21的一端連接顯示器3，用于支撐顯示器3，另一端固定在連接件22上，連接件22包括相對固定連接的插接件和旋緊件，插接件用于與主機1的機殼可拆卸連接，旋緊件用于將一體化的電腦固定在外部支撐物體上。該萬向搖臂21可以在各個方向內轉動，以調整顯示器3的位置和方向。

進一步，插接件包括插板221及與其匹配的插槽222，旋緊件包括工字卡槽223及活動頂桿224，通過旋擰活動頂桿224來調節工字卡槽223的開口大小，插板221固定在工字卡槽223上，插槽222固定在主機1的機殼的外側，萬向搖臂21的另一端固定在工字卡槽223上。其中涉及的部件之間的連接關系采用常用機械連接關系，例如螺母螺釘等連接。

主機1與連接件22之間采用方便插接的插槽222、插板221連接方式，安裝和拆卸方便快捷。整機安裝后通過工字卡槽223卡接在外部物體上，例如卡接在桌面4側沿上，旋緊活動頂桿224，將旋緊件鎖緊固定在桌面4上，該連接方式也是便于安裝和拆卸的快捷連接方式，根據用戶需求，可以將該一體機安裝到任何位置，更加貼近人們的多樣化的使用要求。使用時，快速安裝，使用完畢后，快速拆卸，主機1、連接部2、顯示器3可方便拆卸開來，各部分小型化，便于攜帶。

進一步，插板221的下沿設置突出的阻擋條2211，以將插板221限位在插槽222內。從而使得插板221與插槽222插接后更加穩定，不易滑脫。

進一步，機殼包括殼體11和側板12，殼體11和側板12蓋合形成封閉的機殼，插槽222固定在側板12的外側，殼體11的底板向內凸設形成散熱部，散熱部包括散熱底板111和從散熱底板111向外延伸形成的肋板112，肋板112之間不連接形成散熱區113，散熱區113與殼體11的內部不連通。

將主板固定在殼體11的底板上，并將主板上的CPU等主要發熱部件面向散熱底板111并貼放在散熱底板111上，使二者直接接觸，便于CPU等產生的熱量直接傳到在散熱底板111上，再由肋板112、散熱區113進行散熱。在現有技術中，許多設計采用在散熱部和CPU散熱元件之間連接散熱連接器進行熱量傳導，這些設計中存在的問題包括：第一，該散熱連接器需要采用導熱性能極好的材料制作，勢必增加成本，第二，該散熱連接器比較于本方案中的直接接觸貼裝，導熱路徑很長，導熱速度自然較慢，第三，該散熱連接器作為熱量傳遞連接通道，通道寬度較狹窄，導熱速率也較慢，所以采用直接貼裝傳導熱量，至少可以解決以上這些問題。

該散熱區113與殼體11的內部不連通，常規設計的散熱方式是通過將主機1內部與外部連通，便于熱量散出，同時，不可避免的灰塵也會進入主機1的殼體11內部，該設計目的是使外部灰塵不能進入殼體11內部，避免灰塵積攢在殼體11內的主板或CPU等主要發熱部件上，影響主板運行的功能。

其中，散熱底板111的面積大于主機1內部的主板的面積。在CPU貼放在散熱底板111上時，散熱底板111與CPU等主要發熱部件充分接觸時，進一步擴大接觸面積，進而擴大散熱面積，加快散熱。

進一步，在機殼的側板12上還開設散熱口121，散熱口121與殼體11的內部連通。該散熱口121也可以作為機殼內的熱量的排出通道，由于殼體11內部的主板及CPU等是面向殼體11的底板設置，即使灰塵能沿該散熱口121進入機殼內部，但進入的灰塵趨向于落在主板的背面，而不會直接落在主板的正面及CPU上。

進一步，萬向搖臂21的中間設置空腔，以作為穿過導線、數據線的通道。如此使得布線整齊、美觀，同時保護導線、數據線不至于外漏而易于被損壞。

進一步，顯示器3內部設置重力感應器，重力感應器用于檢測顯示器的方向，并產生相應的方向信號，該重力感應器通過數據線與主機1連接，主機1用于接收該方向信號，并根據該方向信號來調整顯示器3的顯示模式，以使顯示器的顯示模式與重力感應器檢測到的方向一致。例如，當顯示器3處于橫向方向時，重力感應器產生X向方向信號，主機檢測該X向方向信號后，調整顯示器3的顯示模式為橫向；通過旋轉顯示器，當顯示器3處于縱向方向時，重力感應器產生Y向方向信號，主機檢測該Y向方向信號后，調整顯示器3的顯示模式為縱向。

進一步，殼體11與散熱部為鋁合金一體結構。

本實用新型實施例裝置中的模塊或單元可以根據實際需要進行合并、劃分和刪減。

以上所揭露的僅為本實用新型較佳實施例而已，當然不能以此來限定本實用新型之權利范圍，本領域普通技術人員可以理解實現上述實施例的全部或部分流程，并依本實用新型權利要求所作的等同變化，仍屬于實用新型所涵蓋的范圍。
