本發明屬于儲層改造，涉及一種基于微地震事件時空分布的離散裂縫網絡建模方法、系統、裝置及介質。

背景技術：

1、在油田水力壓裂過程中，微地震監測逐漸成為一種主流的工程監測評價手段，由于微地震數據的尺度介于鉆孔和地震屬性尺度之間，根據微地震數據得到的壓裂儲層裂縫模型，既可以用來精確計算壓裂作業之后儲層水力裂縫滲透率，也可以用來精細刻畫裂縫形態，而離散裂縫網絡模型則是評價裂縫發育的儲層流動性的完善方法。現有的離散裂縫網絡模型在面對復雜的裂縫網絡時，經常受到外界人為因素的干擾，無法在平面幾何分布劃線中正確得到水力裂縫。

技術實現思路

1、本發明的目的在于解決現有技術中離散裂縫網絡模型在面對復雜的裂縫網絡時，經常受到外界人為因素的干擾，無法在平面幾何分布劃線中正確得到水力裂縫的問題，提供一種基于微地震事件時空分布的離散裂縫網絡建模方法、系統、裝置及介質。

2、為達到上述目的，本發明采用以下技術方案予以實現：

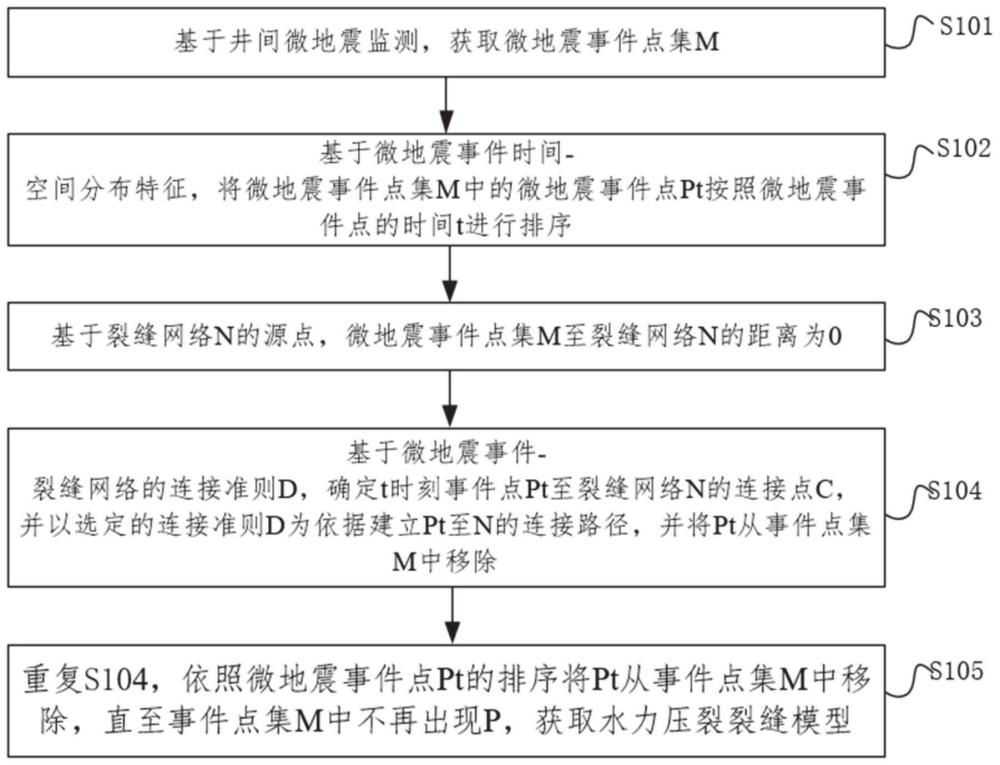

3、基于微地震事件時空分布的離散裂縫網絡建模方法，包括：

4、步驟1：基于井間微地震監測，獲取微地震事件點集m；

5、步驟2：基于微地震事件時間-空間分布特征，將微地震事件點集m中的微地震事件點pt按照微地震事件點的時間t進行排序；

6、步驟3：基于裂縫網絡n的源點，微地震事件點集m至裂縫網絡n的距離為0；

7、步驟4：基于微地震事件-裂縫網絡的連接準則d，確定t時刻事件點pt至裂縫網絡n的連接點c，并以選定的連接準則d為依據建立pt至n的連接路徑，并將pt從事件點集m中移除；

8、步驟5：重復步驟4，依照微地震事件點pt的排序將pt從事件點集m中移除，直至事件點集m中不再出現p，獲取水力壓裂裂縫模型。

9、本發明的進一步改進在于：

10、進一步的，基于井間微地震監測，獲取微地震事件點集m，具體為：在油田水力的重復壓裂過程中，利用井下微地震及地面井間微地震監測儀器獲取的具有時間和空間屬性的微地震事件點集；所述微地震事件點集代表裂縫延伸規律特性。

11、進一步的，微地震事件點集m為采用純人工交互式初至拾取微地震事件點的集合，拾取原則為檢波器采集的p波和s波初至均可見的微震事件。

12、進一步的，基于裂縫網絡n的源點，微地震事件點集m至裂縫網絡n的距離為0，具體為：當微地震事件點集m包含井筒、射孔、壓裂段、射孔簇信息時，m至n的距離定義為0，建立微地震事件點集初始微地震事件點與初始裂縫的方位、裂縫長度等距源點距離之間的關系。

13、進一步的，微地震事件-裂縫網絡的連接準則d為t時刻微地震事件以最短路徑或沿震源機制解釋中的走向、傾角為原則，與裂縫網絡n進行鏈接，仿照設定的幾何連接準則連接各事件點，形成水力裂縫網絡。

14、進一步的，以選定的連接準則d為依據建立pt至n的連接路徑，并將pt從事件點集m中移除，具體為：對微地震事件集m中的事件點依據時間和空間特征進行依次處理，獲取微地震事件點拓展的方位和路徑，將微地震事件點接入裂縫網體系，構建符合裂縫拓展規律的具有時空特征水力壓裂裂縫網體系。

15、進一步的，依照微地震事件點pt的排序將pt從事件點集m中移除，直至事件點集m中不再出現p，最終形成復雜的水力壓裂裂縫模型，具體為：對微地震事件點進行循環處理，確保每一個時間點符合事件-網絡連接準則，符合微地震事件點拓展的最小路徑原則。

16、基于微地震事件時空分布的離散裂縫網絡建模系統，包括：

17、獲取模塊，所述獲取模塊基于井間微地震監測，獲取微地震事件點集m；

18、排序模塊，所述排序模塊基于微地震事件時間-空間分布特征，將微地震事件點集m中的微地震事件點pt按照微地震事件點的時間t進行排序；

19、確定模塊，所述確定模塊基于裂縫網絡n的源點，微地震事件點集m至裂縫網絡n的距離為0；

20、移除模塊，所述移除模塊基于微地震事件-裂縫網絡的連接準則d，確定t時刻事件點pt至裂縫網絡n的連接點c，并以選定的連接準則d為依據建立pt至n的連接路徑，并將pt從事件點集m中移除；

21、模型構建模塊，所述模型構建模塊依照微地震事件點pt的排序將pt從事件點集m中移除，直至事件點集m中不再出現p，獲取水力壓裂裂縫模型。

22、一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述方法的步驟。

23、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現如上述方法的步驟。

24、與現有技術相比，本發明具有以下有益效果：

25、本發明根據微地震事件時間-空間分布特征，將微地震事件點集m中的微地震事件點pt按照微地震事件點的時間t進行排序；并通過裂縫網絡n的源點，微地震事件點集m至裂縫網絡n的距離為0；基于微地震事件-裂縫網絡的連接準則d，確定t時刻事件點pt至裂縫網絡n的連接點c，并以選定的連接準則d為依據建立pt至n的連接路徑，并將pt從事件點集m中移除；依照微地震事件點pt的排序將pt從事件點集m中移除，直至事件點集m中不再出現p，獲取水力壓裂裂縫模型。本發明根據微震事件的時空分布和震源機制信息確定連接準則，依據流體運移最短距離、事件和裂縫網絡屬性的組合，建立描述復雜的裂縫網絡模型，使裂縫連接最短路徑理論上符合裂縫擴展規律。本發明克服了通過微震事件點的平面幾何分布劃線解釋出水力裂縫受人為因素干擾強的缺點，具有流體運移最短距離、事件和裂縫網絡屬性的組合或更大的全局尺度屬性。

技術特征：

1.基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，包括：

2.根據權利要求1所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述基于井間微地震監測，獲取微地震事件點集m，具體為：在油田水力的重復壓裂過程中，利用井下微地震及地面井間微地震監測儀器獲取的具有時間和空間屬性的微地震事件點集；所述微地震事件點集代表裂縫延伸規律特性。

3.根據權利要求1所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述微地震事件點集m為采用純人工交互式初至拾取微地震事件點的集合，拾取原則為檢波器采集的p波和s波初至均可見的微震事件。

4.根據權利要求3所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述基于裂縫網絡n的源點，微地震事件點集m至裂縫網絡n的距離為0，具體為：當微地震事件點集m包含井筒、射孔、壓裂段、射孔簇信息時，m至n的距離定義為0，建立微地震事件點集初始微地震事件點與初始裂縫的方位、裂縫長度等距源點距離之間的關系。

5.根據權利要求4所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述微地震事件-裂縫網絡的連接準則d為t時刻微地震事件以最短路徑或沿震源機制解釋中的走向、傾角為原則，與裂縫網絡n進行鏈接，仿照設定的幾何連接準則連接各事件點，形成水力裂縫網絡。

6.根據權利要求5所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述以選定的連接準則d為依據建立pt至n的連接路徑，并將pt從事件點集m中移除，具體為：對微地震事件集m中的事件點依據時間和空間特征進行依次處理，獲取微地震事件點拓展的方位和路徑，將微地震事件點接入裂縫網體系，構建符合裂縫拓展規律的具有時空特征水力壓裂裂縫網體系。

7.根據權利要求6所述的基于微地震事件時空分布的離散裂縫網絡建模方法，其特征在于，所述依照微地震事件點pt的排序將pt從事件點集m中移除，直至事件點集m中不再出現p，最終形成復雜的水力壓裂裂縫模型，具體為：對微地震事件點進行循環處理，確保每一個時間點符合事件-網絡連接準則，符合微地震事件點拓展的最小路徑原則。

8.基于微地震事件時空分布的離散裂縫網絡建模系統，其特征在于，包括：

9.一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如權利要求1-7任一項所述方法的步驟。

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現如權利要求1-7任一項所述方法的步驟。

技術總結
本發明公開了一種基于微地震事件時空分布的離散裂縫網絡建模方法、系統、裝置及介質，包括：根據微地震事件時間?空間分布特征，將微地震事件點集M中的微地震事件點Pt按照微地震事件點的時間t進行排序；并通過裂縫網絡N的源點，微地震事件點集M至裂縫網絡N的距離為0；基于微地震事件?裂縫網絡的連接準則D，確定t時刻事件點Pt至裂縫網絡N的連接點C，并以選定的連接準則D為依據建立Pt至N的連接路徑，并將Pt從事件點集M中移除；依照微地震事件點Pt的排序將Pt從事件點集M中移除，直至事件點集M中不再出現P，獲取水力壓裂裂縫模型。本發明克服了離散裂縫網絡模型受到外界干擾時，無法在平面幾何分布劃線中得到水力裂縫的缺點。

技術研發人員：毛亞輝,張礦生,鄢長灝,王德玉,白曉虎,薛小佳,常篤,卜向前,黃婷,李建輝,達引朋,白建文,蘇良銀,王耀聰,董奇
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/24
