本發明涉及葉片設計領域，具體涉及葉尖間隙領域。

背景技術：

1、航空發動機和燃?xì)廨啓C的渦輪葉片需要長期工作在高溫高壓的環境中，尤其是工作葉片，即動葉還需高速轉動。在這樣的工作環境下，渦輪動葉受到氣動力、熱負荷和離心力的多重作用，從而導致葉片產生局部變形和應力。這部分力對葉片壽命產生影響的同時，葉片周向和徑向上的局部變形對其氣動性能也產生了影響，尤其是在徑向上，直接影響了葉尖間隙的局部變化，使同一葉片的葉尖間隙不均勻。

2、而為了保證動葉葉尖不發生局部碰磨而削弱葉尖壽命，往往需要對葉尖留有較大的安全間隙，較大的葉尖間隙會導致葉尖泄漏流的增加，影響渦輪的整體氣動性能。

技術實現思路

1、本發明的一個目的是提供一種冷態葉片葉尖間隙設計方法。

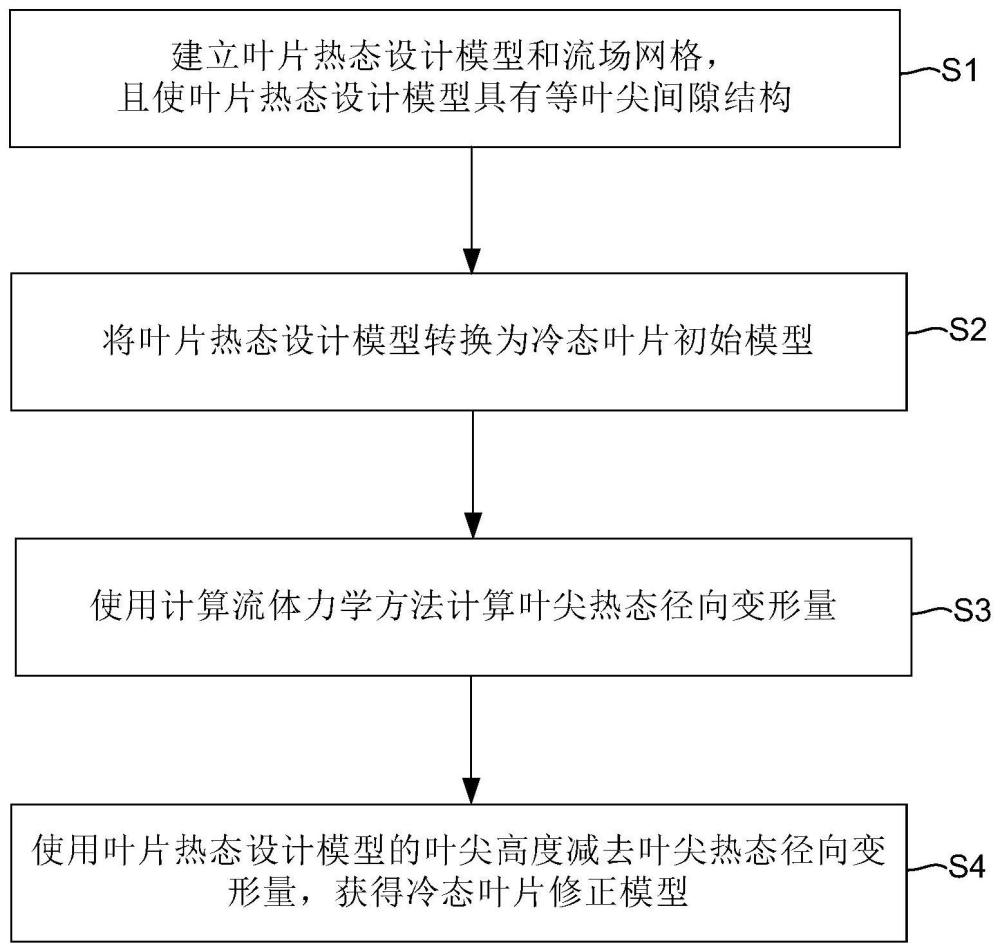

2、為實現上述目的的冷態葉片葉尖間隙設計方法包括如下步驟：s1.建立葉片熱態設計模型和流場網格，且使所述葉片熱態設計模型具有等葉尖間隙結構；s2.將所述葉片熱態設計模型轉換為冷態葉片初始模型；s3.使用計算流體力學方法計算葉尖熱態徑向變形量；s4.使用所述葉片熱態設計模型的葉尖高度減去所述葉尖熱態徑向變形量，獲得冷態葉片修正模型。

3、在一個或多個實施例中，在所述流場網格內進行流固熱耦合計算，并使用非穩態方法求解葉片溫度場、葉片應力場和葉片變形量。

4、在一個或多個實施例中，進行流熱計算，并使用穩態方法求解葉片溫度場、葉片應力場和葉片變形量。

5、在一個或多個實施例中，該方法還包括步驟s5.將步驟s4中獲得的所述冷態葉片修正模型代入步驟s3，計算得到新葉尖熱態徑向變形量，獲得新冷態葉片修正模型。

6、在一個或多個實施例中，該方法還包括步驟s6.重復步驟s5，直至迭代結果收斂。

7、在一個或多個實施例中，使用計算流體力學方法計算葉片調整所需罩量，在步驟s4中，按照所述葉片調整所需罩量對所述冷態初始模型進行調整。

8、在一個或多個實施例中，通過所述葉片調整所需罩量修正葉片的傾角。

9、在一個或多個實施例中，在步驟s2中，所述冷態葉片初始模型為葉尖葉高不均勻分布結構。

10、上述冷態葉片葉尖間隙設計方法通過對渦輪動葉主要工作狀態下葉片局部變形的計算，反推得到冷態狀態下動葉葉尖的局部高度和表面形狀，從而保證在動葉工作狀態下葉尖間隙均勻，以進一步設計盡可能小的動葉葉尖間隙，減小泄漏流量。

技術特征：

1.冷態葉片葉尖間隙設計方法，其特征在于，包括如下步驟：

2.如權利要求1所述的方法，其特征在于，在步驟s3中，在所述流場網格內進行流固熱耦合計算，并使用非穩態方法求解葉片溫度場、葉片應力場和葉片變形量。

3.如權利要求1所述的方法，其特征在于，在步驟s3中，進行流熱計算，并使用穩態方法求解葉片溫度場、葉片應力場和葉片變形量。

4.如權利要求1-3任一項所述的方法，其特征在于，該方法還包括步驟s5.將步驟s4中獲得的所述冷態葉片修正模型代入步驟s3，計算得到新葉尖熱態徑向變形量，獲得新冷態葉片修正模型。

5.如權利要求4所述的方法，其特征在于，該方法還包括步驟s6.重復步驟s5，直至迭代結果收斂。

6.如權利要求1所述的方法，其特征在于，在步驟s3中，使用計算流體力學方法計算葉片調整所需罩量，在步驟s4中，按照所述葉片調整所需罩量對所述冷態初始模型進行調整。

7.如權利要求6所述的方法，其特征在于，通過所述葉片調整所需罩量修正葉片的傾角。

8.如權利要求1所述的方法，其特征在于，在步驟s2中，所述冷態葉片初始模型為葉尖葉高不均勻分布結構。

技術總結
提供一種冷態葉片葉尖間隙設計方法，該方法包括如下步驟：S1.建立葉片熱態設計模型和流場網格，且使葉片熱態設計模型具有等葉尖間隙結構；S2.將葉片熱態設計模型轉換為冷態葉片初始模型；S3.使用計算流體力學方法計算葉尖熱態徑向變形量；S4.使用葉片熱態設計模型的葉尖高度減去葉尖熱態徑向變形量，獲得冷態葉片修正模型。上述方法通過對渦輪動葉主要工作狀態下葉片局部變形的計算，反推得到冷態狀態下動葉葉尖的局部高度和表面形狀，從而保證在動葉工作狀態下葉尖間隙均勻。

技術研發人員：劉兆方,侯偉濤,雷宗琪,曾靜茹,趙磊,羅華玲
受保護的技術使用者：中國航發商用航空發動機有限責任公司
技術研發日：
技術公布日：2025/4/24
