本技術屬于醫療器械，尤其涉及一種痔瘡套扎吻扎器。

背景技術：

1、痔瘡，俗稱痔，是由于肛管或直腸下端靜脈叢充血或瘀血并腫大導致的常見肛腸病。痔瘡可分為外痔、內痔和混合痔。發病原因包括肛墊下移或靜脈曲張，以及不良排便習慣、慢性疾病、低纖維飲食習慣等。約%的患者沒有癥狀，常見癥狀包括排便時出血、肛周瘙癢、疼痛和痔贅脫出。

2、常見的痔瘡套扎吻扎器在使用過程中，先通過負壓將痔核組織吸入套扎器槍管中，再取出緊線管將彈力線推出，使其套設在痔核組織上，然后拉緊彈力線使痔核組織被緊緊套扎住。但是在推出和拉緊彈力線的過程中，均需要護士輔助醫生穩定套扎器的位置，才能方便彈力線的推出和拉緊，費時費力，操作效率較低。

技術實現思路

1、本實用新型提供一種痔瘡套扎吻扎器，旨在解決上述背景技術提出的目前在推出和拉緊彈力線的過程中，均需要護士輔助醫生穩定套扎器的位置，才能方便彈力線的推出和拉緊，費時費力，操作效率較低的問題。

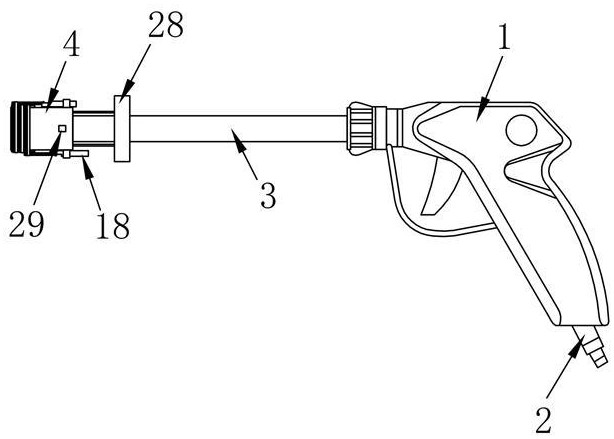

2、為解決上述問題，本實用新型是這樣實現的，一種痔瘡套扎吻扎器，包括：套扎器主體，所述套扎器主體包括固定安裝在所述套扎器主體底部的負壓接口和固定安裝在所述套扎器主體套扎側的套扎器槍管；安裝套，所述安裝套螺紋安裝在所述套扎器槍管的套扎側；若干個推線套，所述推線套滑動安裝在所述安裝套上；若干個緊線管，所述緊線管可卡扣在所述推線套上并與所述推線套滑動接觸；若干個彈力線，所述彈力線設置在所述緊線管上，所述彈力線的線圈可套設在所述推線套或痔瘡組織上；穩定機構，所述穩定機構設置在所述安裝套上，所述穩定機構用于穩定所述推線套的位置；限位機構，所述限位機構設置在所述安裝套上，所述限位機構用于限制所述推線套的位移；推線機構，所述推線機構設置在所述推線套上，所述推線機構用于推出所述彈力線的線圈；緊線機構，所述緊線機構設置在所述安裝套上，所述緊線機構用于拉緊所述彈力線的線圈。

3、優選地，所述穩定機構包括開設在所述安裝套兩側的驅動槽，所述驅動槽中轉動安裝有驅動桿，所述驅動桿上螺紋安裝有驅動塊，所述驅動塊延伸出所述驅動槽外的一側可與所述推線套相接觸，所述驅動槽中固定安裝有驅動電機，所述驅動電機的輸出軸與所述驅動桿固定連接。

4、優選地，所述限位機構包括開設在所述推線套套扎側兩側的限位槽，所述安裝套的套扎側的兩側均開設有壓縮槽，所述壓縮槽中固定安裝有壓縮桿，所述壓縮桿上滑動套設有限位架，所述限位架可延伸至所述所述限位槽中，所述壓縮桿上套設有第一彈簧，所述第一彈簧的兩端分別與所述壓縮槽內壁和限位架固定連接。

5、優選地，所述推線機構包括開設在所述推線套后側兩側的導向槽，所述導向槽中滑動設有導向架，所述推線套上滑動設有推線環，所述推線環可與所述彈力線相接觸，所述導向架延伸至所述推線套套扎側的一側與所述推線環固定連接，所述導向架上套設有第二彈簧，所述第二彈簧的兩側分別與所述導向槽內壁和導向架的膨大處固定連接。

6、優選地，所述緊線機構包括開設在所述導向架上的支撐槽，所述支撐槽中轉動安裝有支撐桿，所述支撐桿上螺紋安裝有支撐架，所述彈力線遠離套扎側的一側可套設在所述支撐架上，所述支撐槽的一側固定安裝有支撐電機，所述支撐電機的輸出軸與所述支撐桿固定連接。

7、優選地，所述限位架位于所述壓縮槽內的一側固定安裝有拉繩，所述安裝套的兩側均開設有拉槽，所述拉槽中滑動設有拉板，所述拉繩延伸至所述拉槽中的一端與所述拉板固定連接，所述套扎器槍管上滑動套設有拉環，兩個所述拉板延伸出所述拉槽外的一側均與所述拉環固定連接。

8、優選地，所述安裝套遠離套扎側的一側固定安裝有若干個固定套，所述導向架的后側可延伸至所述固定套中并與所述固定套滑動接觸。

9、與相關技術相比較，本實用新型提供的痔瘡套扎吻扎器具有如下有益效果：

10、與現有技術相比，本方案提供的痔瘡套扎吻扎器首先，通過優化限位機構，本裝置能夠實現對推線套位置的精確控制，確保套扎過程的穩定性和準確性。同時，推線機構和緊線機構的設計使得彈力線的推出和拉緊操作更為便捷和自動化，提高了操作效率。

11、其次，本裝置還考慮了使用的便捷性和舒適性。通過增設固定套等結構，實現了對關鍵部件的穩定支撐和導向，降低了操作難度和醫護人員的工作強度。此外，本裝置還采用了節能環保技術，減少了對環境的污染。

技術特征：

1.一種痔瘡套扎吻扎器，其特征在于，包括：

2.如權利要求1所述的痔瘡套扎吻扎器，其特征在于，所述穩定機構包括開設在所述安裝套兩側的驅動槽，所述驅動槽中轉動安裝有驅動桿，所述驅動桿上螺紋安裝有驅動塊，所述驅動塊延伸出所述驅動槽外的一側可與所述推線套相接觸，所述驅動槽中固定安裝有驅動電機，所述驅動電機的輸出軸與所述驅動桿固定連接。

3.如權利要求1所述的痔瘡套扎吻扎器，其特征在于，所述限位機構包括開設在所述推線套套扎側兩側的限位槽，所述安裝套的套扎側的兩側均開設有壓縮槽，所述壓縮槽中固定安裝有壓縮桿，所述壓縮桿上滑動套設有限位架，所述限位架可延伸至所述限位槽中，所述壓縮桿上套設有第一彈簧，所述第一彈簧的兩端分別與所述壓縮槽內壁和限位架固定連接。

4.如權利要求1所述的痔瘡套扎吻扎器，其特征在于，所述推線機構包括開設在所述推線套后側兩側的導向槽，所述導向槽中滑動設有導向架，所述推線套上滑動設有推線環，所述推線環可與所述彈力線相接觸，所述導向架延伸至所述推線套套扎側的一側與所述推線環固定連接，所述導向架上套設有第二彈簧，所述第二彈簧的兩側分別與所述導向槽內壁和導向架的膨大處固定連接。

5.如權利要求4所述的痔瘡套扎吻扎器，其特征在于，所述緊線機構包括開設在所述導向架上的支撐槽，所述支撐槽中轉動安裝有支撐桿，所述支撐桿上螺紋安裝有支撐架，所述彈力線遠離套扎側的一側可套設在所述支撐架上，所述支撐槽的一側固定安裝有支撐電機，所述支撐電機的輸出軸與所述支撐桿固定連接。

6.如權利要求3所述的痔瘡套扎吻扎器，其特征在于，所述限位架位于所述壓縮槽內的一側固定安裝有拉繩，所述安裝套的兩側均開設有拉槽，所述拉槽中滑動設有拉板，所述拉繩延伸至所述拉槽中的一端與所述拉板固定連接，所述套扎器槍管上滑動套設有拉環，兩個所述拉板延伸出所述拉槽外的一側均與所述拉環固定連接。

7.如權利要求4所述的痔瘡套扎吻扎器，其特征在于，所述安裝套遠離套扎側的一側固定安裝有若干個固定套，所述導向架的后側可延伸至所述固定套中并與所述固定套滑動接觸。

技術總結
本技術適用于醫療器械技術領域，提供了一種痔瘡套扎吻扎器，包括套扎器主體，所述套扎器主體包括固定安裝在所述套扎器主體底部的負壓接口和固定安裝在所述套扎器主體套扎側的套扎器槍管；安裝套，所述安裝套螺紋安裝在所述套扎器槍管的套扎側；若干個推線套，所述推線套滑動安裝在所述安裝套上；若干個緊線管，所述緊線管可卡扣在所述推線套上并與所述推線套滑動接觸；若干個彈力線，所述彈力線設置在所述緊線管上，所述彈力線的線圈可套設在所述推線套或痔瘡組織上。本方案提供的痔瘡套扎吻扎器能夠醫生快速推出和拉緊彈力線，提高操作效率。

技術研發人員：張曉路,丁祖君
受保護的技術使用者：杭州師范大學附屬醫院（杭州市第二人民醫院）
技術研發日：20240523
技術公布日：2025/4/24
