本發明涉及一種modbus功能碼的可視化設計方法，屬于modbus報文傳輸協議領域。

背景技術：

1、modbus是osi模型第7層上的應用層報文傳輸協議，它在連接至不同類型總線或網絡的設備之間提供客戶機/服務器通信，modbus通信棧如圖1所示，modbus通信規約包括rtu、ascii、tcp，其中modbus-rtu最常用。modbus作為工業串行鏈路的事實標準，modbus使成千上萬的自動化設備能夠通信；modbus是一個請求/應答協議，并且提供功能碼規定的服務。modbus功能碼是modbus請求/應答pdu的元素。

2、modbus協議具有以下幾個特點：首先modbus協議標準開放，公開發布且無版稅要求，用戶可以免費獲取并使用modbus協議，不需要繳納許可證費；其次modbus最開始使用rs232、rs485等串行鏈路作為底層通信方式，串行總線的接口芯片成本低，而且布線也簡單方便；再次modbus協議支持多種電氣接口，如rs232、rs485、tcp/ip等，還可以在各種介質上傳輸，如雙絞線、光纖、紅外、無線等；最后modbus是簡單的應用層協議，其協議消息幀格式簡單、緊湊、通俗易懂，便于用戶理解使用、廠商開發和集成，方便形成工業控制網絡。

3、modbus規約具體使用場景為：工業自動化控制；modbus被廣泛應用于工業自動化控制系統中，用于連接plc、modbus傳感器、執行器等設備，實現監控和控制；智能家居：modbus應用于智能家居系統中，用于連接各種傳感器和執行器，實現遠程控制和監測；能源監控：modbus協議還應用于能源監控系統，連接電表、燃?xì)獗怼⑺淼仍O(shè)備，實現能源數據的采集和分析；智能交通：modbus也可以應用于智能交通系統中，用于連接交通控制設備，車輛檢測器等，實現交通信號的控制和管理。

4、然而modbus規約面臨一系列問題，比如由于modbus是一種基于串口通信的協議，因此其通信速度一般比較慢，難以滿足高速數據傳輸?shù)囊?。其次modbus沒有加密和認證機制，安全性相對較低。modbus數據包長度限制256字節，可能導致某些應用中無法傳輸大量的數據或需要進行數據分割和拼接。最后modbus協議自適應差；需合理組態。

5、隨著modbus應用的廣泛性，modbus則需要不同的功能碼，以實現多種應用需求，然而各種類型的功能碼在進行組合時，需要針對不同功能碼代碼調用不同的函數，這對開發入人員的要求比較高，且該操作在后臺完成，無法實現可視化，導致多個功能碼組合使用時出現異常，無法及時發現異常位置。

技術實現思路

1、本發明的目的是提供一種modbus功能碼的可視化設計方法，用以解決功能碼無法可視化、導致在增加或減少modbus規約內功能時開發人員編寫代碼過程復雜的問題。

2、為實現上述目的，本發明的方案包括：

3、本發明的一種modbus功能碼的可視化設計方法，包括以下步驟：

4、設計初始功能塊，所述初始功能塊包括輸入管腳和輸出管腳，輸入管腳用于接收外部傳入的通信配置參數，輸出管腳用于輸出通道配置參數和用于通信的參引表信息；

5、根據各功能碼所要實現的功能，設計出各功能碼的輸入、輸出管腳的個數，以及輸入、輸出管腳的數據類型；

6、采用邏輯可視化工具將各功能碼的代碼分別進行邏輯封裝，并對各功能碼對應的輸入、輸出管腳進行配置，對應得到功能碼元件，所述功能碼元件包括該功能碼名稱、該功能碼輸入、輸出管腳的個數以及輸入、輸出管腳的數據類型；

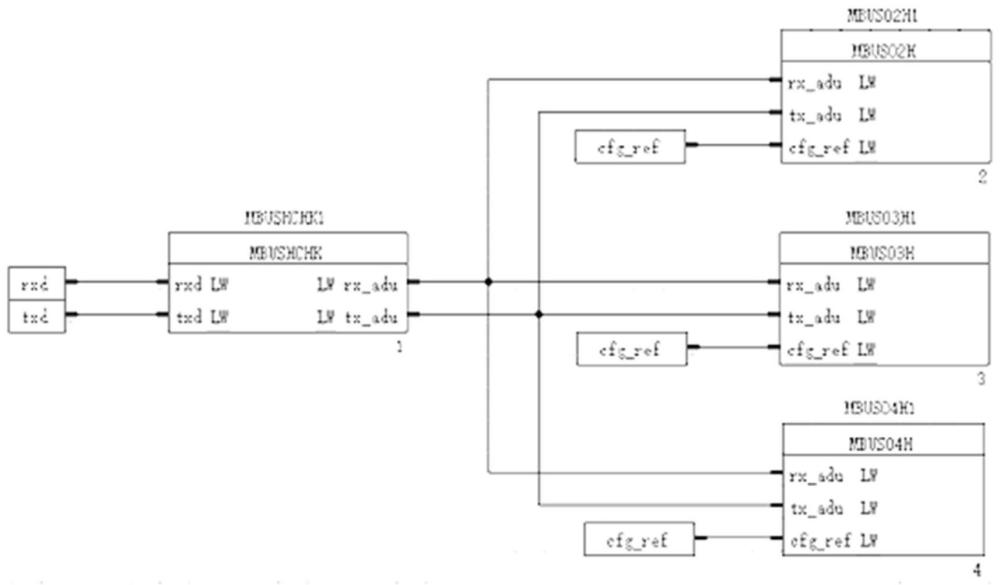

7、根據modbus規約所要實現的功能將各功能碼元件與初始功能塊進行組合，得到modbus規約的組合功能塊，以實現modbus規約的功能。

8、有益效果：本發明的modbus功能碼的可視化設計方法，主要將功能碼進行模塊化設計，封裝成元件，以實現在不同的modbus規約場景下進行可視化的拆分組合，使得使modbus規約變得更加靈活，易于動態擴充功能碼，方便開發人員進行工程開發。同時在后期升級維護工作中也變得非常便捷，更容易發現modbus規約異常情況，節省開發時間，降低運維成本。

9、進一步地，初始功能塊還包括判別外部輸入功能碼的步驟：外部輸入報文管腳通過初始功能塊接收外部輸入報文，所述初始功能塊根據外部輸入的通信配置參數報文中的功能碼進行判別，若外部輸入的報文中存在該組合功能塊處理的功能碼，則傳輸至相應的功能碼元件進行處理，否則直接返回失敗。

10、有益效果：初始功能塊還能夠判別外部輸入功能碼是否能在該組合功能塊處理，通過初始功能塊的判斷過程，能夠把非本組合功能塊將處理的報文數據各隔絕掉，保證處理過程安全性以及可操作性。

11、進一步地，功能碼元件的輸入管腳中包括有響應報文管腳，功能碼元件處理完輸入報文數據后，將響應報文復制到響應報文管腳，由初始功能塊中共用內存的發送報文管腳獲取并進行發送。

12、有益效果：功能碼元件的輸入管腳中包括有響應報文管腳，能夠在功能碼元件處理后，進行響應，能夠可視化的觀察到處理結果。

13、進一步地，功能碼元件輸入管腳還包括數據讀取管腳，所述數據讀取管腳用于在處理過程中以讀取參引表的方式從初始功能塊中獲取所需數據。

14、進一步地，邏輯可視化工具為pdk_block開發工具。

技術特征：

1.一種modbus功能碼的可視化設計方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的modbus功能碼的可視化設計方法，其特征在于，初始功能塊還包括判別外部輸入功能碼的步驟：外部輸入報文管腳通過初始功能塊接收外部輸入報文，所述初始功能塊根據外部輸入的通信配置參數報文中的功能碼進行判別，若外部輸入的報文中存在該組合功能塊處理的功能碼，則傳輸至相應的功能碼元件進行處理，否則直接返回失敗。

3.根據權利要求1所述的modbus功能碼的可視化設計方法，其特征在于，功能碼元件的輸入管腳中包括有響應報文管腳，功能碼元件處理完輸入報文數據后，將響應報文復制到響應報文管腳，由初始功能塊中共用內存的發送報文管腳獲取并進行發送。

4.根據權利要求2所述的modbus功能碼的可視化設計方法，其特征在于，功能碼元件輸入管腳還包括數據讀取管腳，所述數據讀取管腳用于在處理過程中以讀取參引表的方式從初始功能塊中獲取所需數據。

5.根據權利要求1-4中任一項所述的modbus功能碼的可視化設計方法，其特征在于，邏輯可視化工具為pdk_block開發工具。

技術總結
本發明涉及一種Modbus功能碼的可視化設計方法，屬于Modbus報文傳輸協議領域。本方法首先設計初始功能塊，然后根據各功能碼所要實現的功能，設計出各功能碼的輸入、輸出管腳的個數，以及輸入、輸出管腳的數據類型，采用邏輯可視化工具將各功能碼的代碼分別進行邏輯封裝，并對各功能碼對應的輸入、輸出管腳進行配置，對應得到功能碼元件，根據Modbus規約所要實現的功能將各功能碼元件與初始功能塊進行組合，得到Modbus規約的組合功能塊，以實現Modbus規約的功能，該方法能夠?qū)崿F(xiàn)可視化的擴展Modbus規約的功能，后續維護中非常便捷。

技術研發人員：岳銀濤,葉留義,馬衛平,史宏光,姜艷娟,閆振宇,李新玲,陳一飛,孟新委
受保護的技術使用者：許昌許繼軟件技術有限公司
技術研發日：
技術公布日：2025/4/28
